5.4.1 バーチャルアクセスポイント

バーチャルアクセスポイント（VAP）は、本製品上に仮想的なアクセスポイントを作り出す機能です。VAPとVLANを組み合わせることにより、1台の本製品をあたかも複数の無線APが存在するかのように動作させることができます。VAPは、無線1、無線2、無線3ごとに8個まで作成することができます。

Note
VAPの数は、無線1、無線2、無線3ごとに5個以内にすることをおすすめいたします。

Note
VAPの有効、無効について：
VAP0は、無線インターフェースを有効にすると共に有効になります。ステータス欄は「有効」のみ表示され無効は選択できません。
VAP1〜7を使用する場合は、ステータス欄で「有効」を選択します。デフォルトは「無効」です。

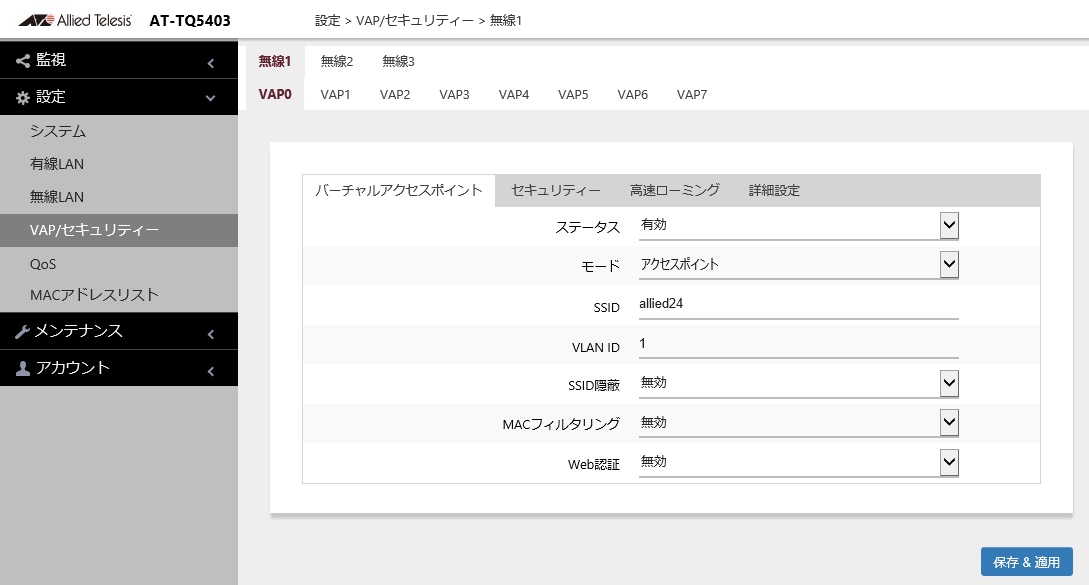

設定/ VAP/セキュリティー

項目名説明
無線1、無線2、無線3 タブ設定を行う無線（周波数帯）を選択します。
「無線1」は、2.4GHz帯の無線電波の設定を行います。
AT-TQ5000番台の「無線2」は、5GHz帯 W52/W53の無線電波の設定を行います。
AT-TQ1000番台の「無線2」は、5GHz帯 W52/W53/W56の無線電波の設定を行います。
AT-TQ5000番台の「無線3」は、5GHz帯 W56の無線電波の設定を行います。
VAP 0〜7 タブVAPの番号 0〜7 が表示されています。設定を行うVAPを選択します。
ステータス該当のVAPを有効にするか否かの設定を行います。VAP0のデフォルトは「有効」、VAP1〜7のデフォルトは「無効」です。VAP0は常に有効で無効にできません。
モード

VAP0は、アクセスポイント、WDSの親機・子機の選択を行えます。VAP1〜7はアクセスポイントのみで変更できません。デフォルトは「アクセスポイント」です。

Note
AT-TQ5403・AT-TQ5403eのみ対象

ドロップダウンリストに「チャンネルブランケット」の選択肢も表示されますが、管理画面上からの設定はできません。
チャンネルブランケットの設定は、AT-Vista Manager EX（V.2.4.1以降）のAWCプラグインからのみ行えます。

WDS（Wireless Distribution System）を使用する場合は、「WDS親機」または「WDS子機」を選択し、WDS親機とWDS子機の無線、VAP、SSID、VAPのVLAN ID、セキュリティー、チャンネルを同じ設定にしてください。

Note
WDSはAT-TQ5000番台同士、AT-TQ1000番台同士で接続可能です。AT-TQ5000番台とAT-TQ1000番台の接続はできません。
AT-TQ5000番台は、WDS親機1台に対してWDS子機は4台まで接続できますが、多段接続（数珠繋ぎ）は2段までとなります。
AT-TQ1000番台は、WDS親機1台に対してWDS子機は1台までです。多段接続はできません。

SSID

該当のVAPが使用するSSID（ネットワーク名）を入力します。1〜32文字の半角英数記号で入力します。

AT-TQ5000番台：各インターフェース、VAPのデフォルトSSID
インターフェースVAP番号SSID
無線10allied24
1〜7Virtual Access Point 1〜7
無線20allied5-1
1〜7Virtual Access Point 1〜7
無線30allied5-2
1〜7Virtual Access Point 1〜7

AT-TQ1000番台：各インターフェース、VAPのデフォルトSSID
インターフェースVAP番号SSID
無線10allied24
1〜7Virtual Access Point 1〜7
無線20allied5
1〜7Virtual Access Point 1〜7

VLAN ID該当のVAPが使用するVLAN IDを1〜4094の数字で入力します。
VLAN ID 1を設定した場合の動作については、「設定」/「有線LAN」/「VLAN設定」も合わせてご覧ください。
SSID隠蔽該当のVAPでSSID（ネットワーク名）をブロードキャストするかを選択します。
「無効」にすると、ビーコン信号にSSIDを含みます。任意の無線クライアントの接続設定において、接続の候補として本製品のSSIDが自動的に表示されます。また、無線クライアントのANY接続を許可します。
「有効」にすると、ビーコン信号にSSIDを含みません。無線クライアントの接続設定で、本製品のSSIDは表示されません。無線クライアントを本製品に接続するためには、無線クライアントに本製品と同じSSIDを手入力しなければなりません。
デフォルトは「無効」です。
MACフィルタリング
モード欄で「アクセスポイント」選択時のみ表示

該当のVAPに対してMACアドレスリストを使用したMACフィルタリングを適用する場合は「有効」、しない場合は「無効」を選択します。外部RADIUSサーバーを使用したMACフィルタリングを行う場合は、「外部RADIUS」を選択します。デフォルトは「無効」です。

MACアドレスリストを使用したMACフィルタリングの設定、無線クライアントの登録、確認は、「設定」/「MACアドレスリスト」画面で行えます。

「外部RADIUS」を選択すると、以下の項目が表示されます。
外部RADIUS

項目名説明
RADIUS IPプライマリーとして使用するRADIUSサーバーのIPアドレスを指定します。デフォルトは「192.168.1.1」です。
RADIUSキープライマリーRADIUSサーバーに接続するためのパスワードを入力します。デフォルトは空欄です。
セカンダリーRADIUS IPセカンダリーとして使用するRADIUSサーバーのIPアドレスを入力します。セカンダリーRADIUSサーバーを使用しない場合は空欄にします。デフォルトは空欄です。
セカンダリーRADIUSキーセカンダリーRADIUSサーバーに接続するためのパスワードを入力します。デフォルトは空欄です。
RADIUSポートプライマリー、セカンダリーそれぞれの外部RADIUSサーバーのポート番号を 0〜65535の範囲で指定します。デフォルトは「1812」です。
User-Name Format 区切り文字MACベース認証のRADIUS属性の区切り文字を「ハイフン」、「コロン」、「無し」の中から選択します。デフォルトは「ハイフン」です。
（例）ハイフン：ab-cd-ef-01-23-45、コロン：ab:cd:ef:01:23:45、無し：abcdef123456
User-Name Format 大文字/小文字MACベース認証のRADIUS属性を「大文字」にするか「小文字」にするかを選択します。デフォルトは「小文字」です。
User-Password Format 形式MACベース認証のRADIUS User-Password属性を「固定値」にするか、「ユーザー名」と同一の文字列にするかを選択します。デフォルトは「ユーザー名」です。
User-Password Format パスワードUser-Password Format 形式欄で「固定値」選択時のみ表示。MACベース認証のUser-Password Formatの固定パスワードを64文字までの半角英数記号で入力します。デフォルトは空欄です。
表示切り替えアイコン
表示切り替えアイコン		クリックするとキーが文字列表示に切り替わります。再度クリックすると「●」表示に戻ります。
Web認証

該当VAPに対してキャプティブポータルによるWeb認証を行う場合は、「外部RADIUS」または「クリックスルー」を選択します。
「外部RADIUS」を選択すると、RADIUSサーバーに問い合わせを行い、認証後リダイレクトで設定したページが表示されます。「クリックスルー」を選択すると、利用規約のページが表示され、ページ内のボタンをクリックすることにより、認証後リダイレクトで設定したページが表示されます。
デフォルトは「無効」です。

Note
・WDSが設定されている無線インターフェース上でWeb認証を使用しないでください。
・外部Webサーバーには、無線クライアントの認証のたびにファイルを要求するため、Web認証を使用する場合は、常に外部Webサーバーを無線APのプロキシー機能に対して公開している必要があります。
・外部Webサーバー自体からRADIUSサーバーにアクセスできる必要はありません。また、外部Webサーバーで認証ページが実際に機能する必要はありません。
・Web認証のタイムアウト時間はデフォルトで60分です。タイムアウト時間の変更は、RADIUSサーバーのSession-Timeout属性の値を設定することにより可能です。なお、クリックスルー使用時はタイムアウト時間の変更はできません。
・Web認証を使用するためには無線クライアントと無線APの管理インターフェースまでIP到達が可能である必要があり、また、ポートに関しても無線クライアントが無線APのTCP「8080番」と「8443番」ポートに対してWebアクセスができるようにする必要があります。

「外部RADIUS」を選択すると、以下の項目が表示されます。
Web認証 外部RADIUS

項目名説明
認証ページプロキシ

認証ページ（Webサーバー）を使用する場合は「有効」を選択し、「ベースURL」欄にアドレスを入力します。
無線AP本体の認証ページを使用する場合は「無効」を選択します。デフォルトは「無効」です。

認証ページプロキシが「有効」のとき、無線APは任意のWebサーバー上のWeb認証用のページを取得し、Web認証を行います。
任意のWebサーバー上では下記のWeb認証用のページを準備する必要があります。

Note
HTML/CSSの書き方や書式、編集後の問題に関してはサポート対象外となります。あらかじめご了承ください。

Note
CSSファイルや画像ファイルを使用できますが、HTML内で相対パスでの指定が必須となります。

  • ログインページのアドレス：
    [ベースURL]/radius_login.html
  • ログインページのHTMLファイル作成：
    HTMLファイル名は「radius_login.html」にし、以下の要件を満たすログイン用のフォームを作成する必要があります。
    • method属性が post である <form> タグ
    • name 属性が userid である <input> タグ
    • name 属性が password である <input> タグ
    • type 属性が submit である <input> タグ

    記載例

    <html>
<head>
<title>Web Authentication Page</title>
</head>
<form method="post">
ユーザー名:<input type="text" name="userid"><br>
パスワード:<input type="password" name="password"><br>
<input type="submit" value="Connect"></input>
</form>
</html>

  • ログイン失敗ページのアドレス：
    [ベースURL]/radius_login_fail.html
  • ログイン失敗ページのHTMLファイル作成：
    HTMLファイル名は「radius_login_fail.html」にします。
    ログインページのHTMLファイル作成と同じ要件を満たすログイン失敗用フォームを作成する必要があります。
  • ログイン成功ページのアドレス：
    [ベースURL]/welcome.html
  • ログイン成功ページのHTMLファイル作成：
    HTMLファイル名は「welcome.html」にします。
    ログイン成功ページの要件はありません。
ベースURL

認証ページプロキシ欄で「有効」選択時のみ表示されます。
任意の認証ページのURL、またはIPアドレスを入力します。デフォルトは空欄です。

認証後リダイレクトWeb認証に成功した後に表示するページを指定します。デフォルトは「無効」です。
  • セッション維持：認証前にWebブラウザーでアクセスしようとしたページが表示されます。
  • 固定URL：別途、Web認証に成功した後に表示するURLを指定します。
  • 無効：ログイン成功ページが表示されます。
RADIUS IPプライマリーとして使用するRADIUSサーバーのIPアドレスを指定します。デフォルトは「192.168.1.1」です。
RADIUSキープライマリーRADIUSサーバーに接続するためのパスワードを入力します。デフォルトは空欄です。
セカンダリーRADIUS IPセカンダリーとして使用するRADIUSサーバーのIPアドレスを入力します。セカンダリーRADIUSサーバーを使用しない場合は空欄にします。デフォルトは空欄です。
セカンダリーRADIUSキーセカンダリーRADIUSサーバーに接続するためのパスワードを入力します。空白が許されます。
RADIUSポートプライマリー、セカンダリーそれぞれの外部RADIUSサーバーのポート番号を 0〜65535の範囲で指定します。デフォルトは「1812」です。

「クリックスルー」を選択すると、以下の項目が表示されます。
Web認証 クリックスルー

項目名説明
認証ページプロキシ認証ページプロキシが「有効」のとき、無線APは任意のWebサーバー上のWeb認証用のページを取得し、Web認証を行います。
任意のWebサーバー上では下記のようなWeb認証用のページを準備する必要があります。

Note
HTML/CSSの書き方や書式、編集後の問題に関してはサポート対象外となります。あらかじめご了承ください。

Note
CSSファイルや画像ファイルを使用できますが、HTML内で相対パスでの指定が必須となります。

  • ログインページのアドレス：
    [ベースURL]/click_through_login.html
  • ログインページのHTMLファイル作成：
    HTMLファイル名は「click_through_login.html」にし、以下の要件を満たすログイン用のフォームを作成する必要があります。
    • method属性が post である <form> タグ
    • type 属性が submit である <input> タグ

    記載例

    <html>
<head>
<title>Terms of Service</title>
</head>
<form method="post">
<input type="submit" value="Agree"></input>
</form>
</html>

  • ログイン成功ページのアドレス：
    [ベースURL]/welcome.html
  • ログイン成功ページのHTMLファイル作成：
    HTMLファイル名は「welcome.html」にします。
    ログイン成功ページの要件はありません。
ベースURL

認証ページプロキシ欄で「有効」選択時のみ表示されます。
任意の認証ページのURL、またはIPアドレスを入力します。デフォルトは空欄です。

利用規約認証ページプロキシが「無効」のときのみ表示されます。
利用規約を入力します。利用規約は1〜1024文字までの半角英数記号で入力します。

Note
テキストの改行は <br> タグを使用してください。

認証後リダイレクトWeb認証に成功した後に表示するページを指定します。デフォルトは「無効」です。
  • セッション維持：認証前にWebブラウザーでアクセスしようとしたページが表示されます。
  • 固定URL：別途、Web認証に成功した後に表示するURLを指定します。
  • 無効：ログイン成功ページが表示されます。
BSSID
モード欄で「チャンネルブランケット」選択時のみ表示		 AT-TQ5403・AT-TQ5403eのみ対象
該当VAPで構築されるチャンネルブランケットで使われるBSSIDとなります。
設定変更を行わないでください。
