監視 / ステータス

ここでは、システムや有線LAN、無線インターフェースの状態を確認できます。
　
== システム ==
　

項目名	説明
モデル	製品名が表示されます。
ファームウェア・バージョン	設定しているファームウェアのバージョンが表示されます。
ビルド日時	ファームウェアのビルドされた日時が表示されます。
システム時刻	「設定 / システム」の「時刻」画面で設定した情報、またはNTPサーバーから取得した情報が表示されます。
起動からの経過時間	起動したときからの経過時間が表示されます。
設置環境	AT-TQ5403eのみ対象「設定 / 無線LAN」の「無線1」画面の「設置環境」で設定した情報が表示されます。
使用可能メモリ容量	残メモリー数が表示されます。
MACアドレス	MACアドレスが表示されます。
IPアドレス	「設定 / システム」の「通信」画面で設定した情報、またはDHCPサーバーから取得した情報が表示されます。
サブネットマスク	「設定 / システム」の「通信」画面で設定した情報、またはDHCPサーバーから取得した情報が表示されます。
デフォルトゲートウェイ	「設定 / システム」の「通信」画面で設定した情報、またはDHCPサーバーから取得した情報が表示されます。
DNSネームサーバー	「設定 / システム」の「通信」画面で設定した情報、またはDHCPサーバーから取得した情報が表示されます。
管理VLAN ID	「設定 / 有線LAN」画面の「VLAN設定」で設定した情報が表示されます。
オープンソースライセンス情報	「表示」ボタンをクリックすると、コンテンツ欄にオープンソースライセンスの情報が表示されます。

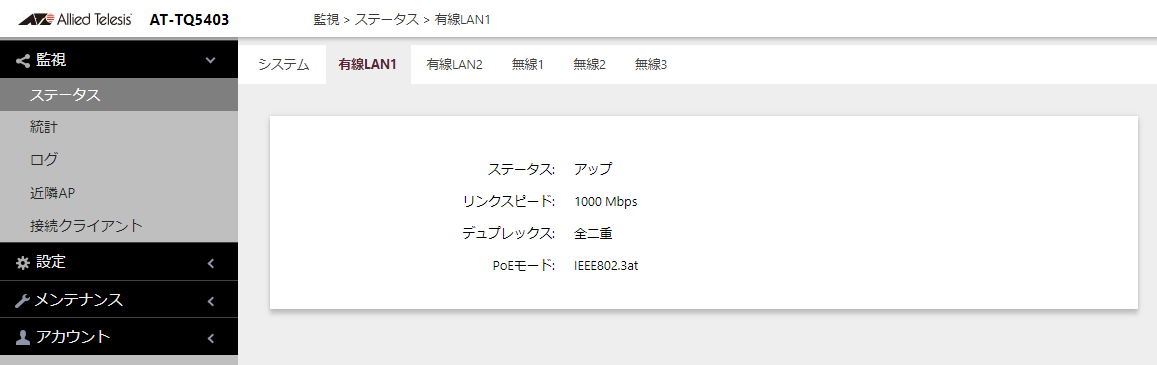

項目名	説明
ステータス	現在のステータス（アップ、ダウン）が表示されます。
リンクスピード	現在の通信速度（10Mbps、100Mbps、1000Mbps）が表示されます。
デュプレックス	現在のデュプレックスモード（全二重、半二重）が表示されます。
PoEモード	AT-TQ5000番台のみ対象現在のPoEモード（IEEE 802.3af、IEEE 802.3at、無し）が表示されます。「無し」はACアダプターを使用している際に表示されます。

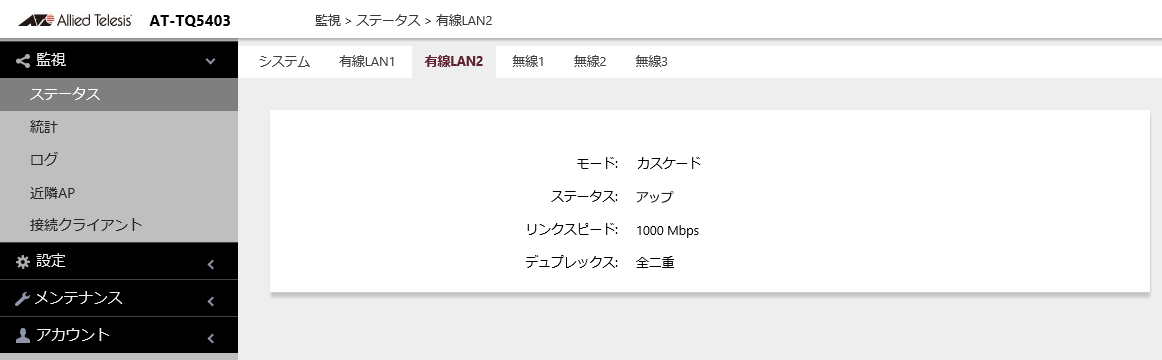

項目名	説明
モード	現在のポート設定（無効、スタティックLAG、カスケード）が表示されます。
ステータス	現在のステータス（アップ、ダウン、-）が表示されます。「アップ」は、スタティックLAG、またはカスケードの設定が有効でリンクが確立している状態です。「ダウン」は、スタティックLAG、またはカスケードの設定は有効ですが、リンクが確立していない状態です。「 - 」は、LAN2ポートのモードが無効の状態です。
リンクスピード	現在の通信速度（10Mbps、100Mbps、1000Mbps、-）が表示されます。「 - 」は、LAN2ポートのモードが無効、またはステータスがダウンの状態です。
デュプレックス	現在のデュプレックスモード（全二重、半二重、-）が表示されます。「 - 」は、LAN2ポートのモードが無効、またはステータスがダウンの状態です。

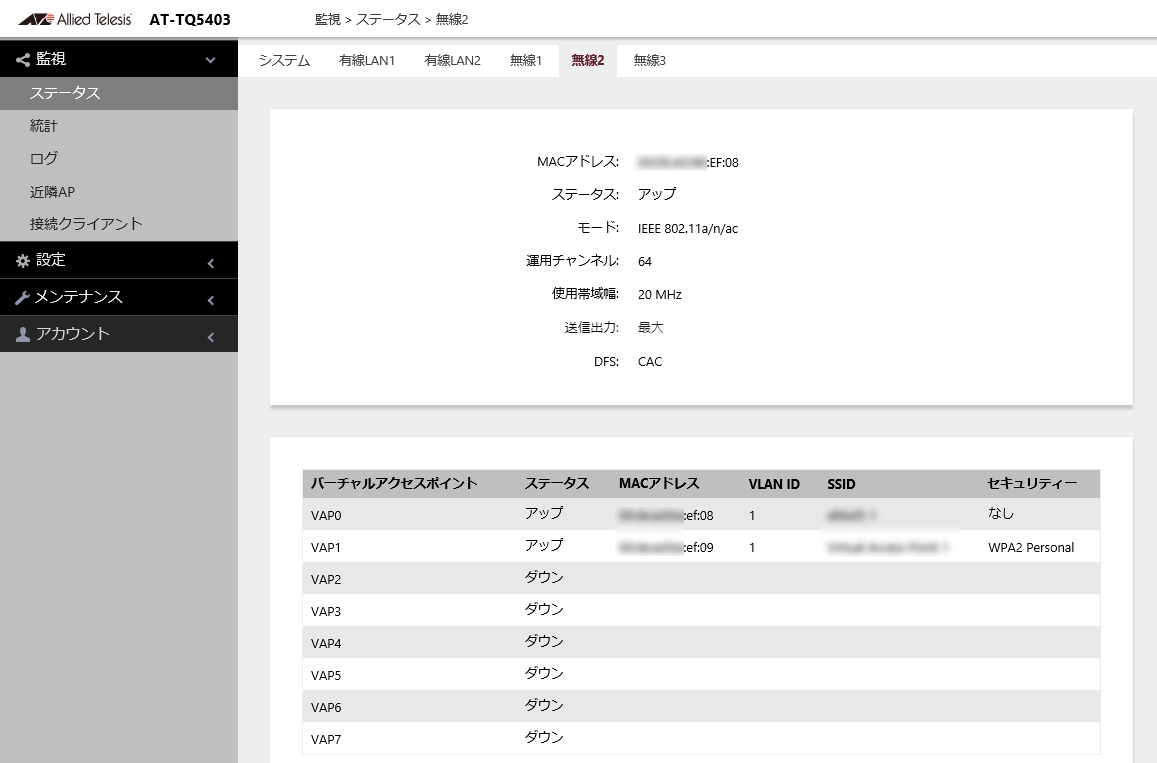

項目名

説明

MACアドレス

無線インターフェースのMACアドレスが表示されます。無線LANのステータスを「無効」に設定している場合は「-」が表示されます。

ステータス

無線インターフェースのステータス（アップ、ダウン）が表示されます。

モード

無線インターフェースの現在のモード（通信プロトコル）が表示されます。無線LANのステータスを「無効」に設定している場合は「-」が表示されます。
「無線1」は IEEE 802.11b/g、IEEE 802.11b/g/n
「無線2、無線3」は IEEE 802.11a、IEEE 802.11a/n/ac

運用チャンネル

現在使用しているチャンネルが表示されます。無線LANのステータスを「無効」に設定している場合は「-」が表示されます。

使用帯域幅

現在設定されている使用帯域幅が表示されます。無線LANのステータスを「無効」に設定している場合は「- MHz」が表示されます。

送信出力

現在設定されている送信出力が「最大、強、中、弱、最小」のいずれかで表示されます。無線LANのステータスを「無効」に設定している場合は「- 」が表示されます。

DFS（無線2、無線3のみ表示）

DFSの状態が表示されます。無線LANのステータスを「無効」に設定している場合は「-」が表示されます。

DFSのステータス種別：

項目名	説明
IDLE	DFS対象外チャンネル（W52）で送受信しています。このチャンネルは気象レーダーの影響を受けません。
CAC	Channel Availability Check DFS対象チャンネル（W53、W56）で送受信を開始する前の、気象レーダー検出期間（1分間）です。気象レーダーが検出されなければ、ISMに移ります。
ISM	In-Service Monitoring DFS対象チャンネルで送受信しています。当該チャンネルで気象レーダーが検出されるとチャンネルを変更します。チャンネルの変更先がW52の場合はDFSステータスがIDLEに移り、チャンネルの変更先がW53またはW56の場合は、DFSステータスがCACに移ります。
OOC	Out Of Channels 「チャンネル候補」のすべてで気象レーダーと見なされる信号が検出されたため送受信を停止しています。30分間の送受信の停止後、CACに移ります。

項目名	説明
バーチャルアクセスポイント	バーチャルアクセスポイントのVAP（VAP0～VAP7）が表示されます。
ステータス	該当VAP番号のステータス（アップまたはダウン）が表示されます。
MACアドレス	該当VAP番号が持つMACアドレスが表示されます。VAPのステータスを「無効」に設定している場合は何も表示されません。
VLAN ID	該当VAP番号に設定されているVLAN IDが表示されます。VAPのステータスを「無効」に設定している場合は何も表示されません。
SSID	該当VAP番号に設定されているSSIDが表示されます。VAPのステータスを「無効」に設定している場合は何も表示されません。
セキュリティー	該当VAP番号に設定されているセキュリティーが表示されます。VAPのステータスを「無効」に設定している場合は何も表示されません。
