付録 / AT-MWS2533APと対応スイッチの接続

AT-MWS2533APは、1000BASE-Tに対応するLANポートを2ポート備えています。AT-MWS2533APのLANポートを1ポートのみ接続した場合でも通信は可能ですが、対応のAlliedWare Plusスイッチまたは無線コントローラー PoE+スイッチ AT-MWS5028GPに2ポートとも接続することで、AT-MWS2533APの性能をさらに活用することができます。
なお、本ページでは、AlliedWare Plusスイッチおよび無線コントローラー PoE+スイッチ AT-MWS5028GPをまとめて「対応スイッチ」と呼びます。

Note

無線LANコントローラー PoE+スイッチ AT-MWS2012GPは、AT-MWS2533APの管理に対応しておりません。AT-MWS2533APの管理には、AT-MWS5028GPをお使いください。

• スパニングツリープロトコル（STP）によるLANポートの冗長構成

• リンクアグリゲーション（自動設定（LACP））によるLANポートの集約


Note

スパニングツリーとLACPは同時に有効に設定することはできません。スパニングツリーを有効にする場合はLACPを無効に、LACPを有効にする場合はスパニングツリーを無効に設定してください。

Note

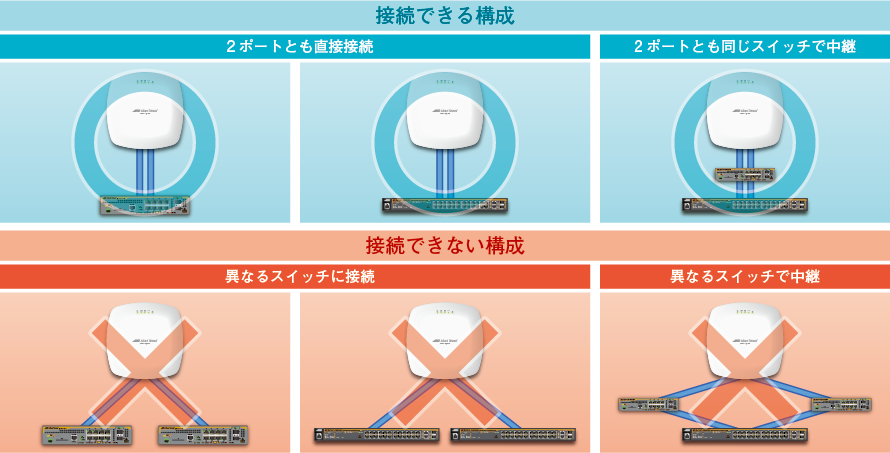

AT-MWS2533APの2つのLANポートを2ポートとも使用する場合は、スパニングツリーまたはLACPの設定を施した1台の対応スイッチに2ポートとも接続してください。AT-MWS2533APのLANポートを2台の対応スイッチに別々に接続したり、同じ対応スイッチとの間にポートごとに異なるスイッチを経由したりすることはできません。

LANポートの冗長構成

AlliedWare Plusスイッチを使用する場合

AlliedWare Plusスイッチの設定

Note

スパニングツリーを有効に設定すると、AlliedWare Plusスイッチの初期状態では、RSTP（IEEE 802.1w）の動作が有効化されます。

1. AlliedWare Plusスイッチにログインします。


2. 特権EXECモードに移行します。



   awplus> enable ↓



3. グローバルコンフィグモードに移行します。



   awplus# configure terminal ↓



4. スパニングツリーを有効にします。



   awplus(config)# spanning-tree enable ↓

AT-MWS2533APの設定

1. AT-MWS2533APにログインします。


2. 「ネットワーク」/「ベーシック」画面を表示します。


3. 「スパニングツリープロトコル設定」にて、「状態」を「有効」に設定します。


4. 画面下部の「保存」ボタンをクリックし、設定の変更を編集用コンフィグに保存します。


5. 画面上部の「変更」ボタンをクリックし、「設定/変更」リストを表示します。


6. 「適用」ボタンをクリックし、編集用コンフィグの内容を動作用コンフィグに保存して、動作に反映します。


7. 画面上部の「ログアウト」ボタンをクリックし、AT-MWS2533APからログアウトします。

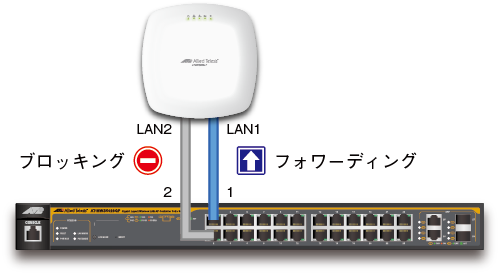

AT-MWS5028GPを使用する場合

AT-MWS2533APの設定

1. AT-MWS2533APにログインします。


2. 「ネットワーク」/「ベーシック」画面を表示します。


3. 「スパニングツリープロトコル設定」にて、「状態」を「有効」に設定します。


4. 画面下部の「保存」ボタンをクリックし、設定の変更を編集用コンフィグに保存します。


5. 画面上部の「変更」ボタンをクリックし、「設定/変更」リストを表示します。


6. 「適用」ボタンをクリックし、編集用コンフィグの内容を動作用コンフィグに保存して、動作に反映します。


7. 画面上部の「ログアウト」ボタンをクリックし、AT-MWS2533APからログアウトします。


AT-MWS5028GPの設定

1. AT-MWS5028GPにログインします。


2. スイッチモード「L2 Feature」/「STP」の「Global Settings」画面を表示します。


3. 「STP State」を「Enabled」に設定します。


4. 「Apply」ボタンをクリックし、設定を反映します。


5. AT-MWS5028GPとAT-MWS2533APが1ポートのみで接続されている場合は、もう一方のLANポートをAT-MWS5028GPに接続します。


1. コントローラーモード「Device Management」/「Access Points」の「Managed AP(s)」画面を表示します。


2. ダッシュボードの「AP(s) Detected」ボタンをクリックし、検出されたアクセスポイントの一覧を表示します。


3. 上記にて設定したAT-MWS2533APのチェックボックスをクリックし、「チェックあり」の状態にして、「Add」ボタンをクリックします。


4. コントローラーモード「Device Management」/「Access Points」画面の（非表示）「IP Assignment」画面が表示されます。
   「Auto Configuration」オプションから、「DHCP」または「Static IP」を選択します。「Static IP」を選択した場合は、「IP Address」、「Subnet Mask」を、また必要に応じて「Gateway」、「Primary DNS Server」、「Secondary DNS Server」を設定してください。


5. 「Apply」ボタンをクリックします。
   AT-MWS5028GPの管理対象に正常に追加されると、追加したAT-MWS2533APがコントローラーモード「Device Management」/「Access Points」の「Managed AP(s)」画面の一覧に表示されます。


6. 画面上部の「Logout」ボタンをクリックし、AT-MWS5028GPからログアウトします。


Note

AT-MWS5028GPとAT-MWS2533APの間にスイッチを中継する場合は、AT-MWS5028GP、AT-MWS2533AP、スイッチに適切に設定を行ってください。

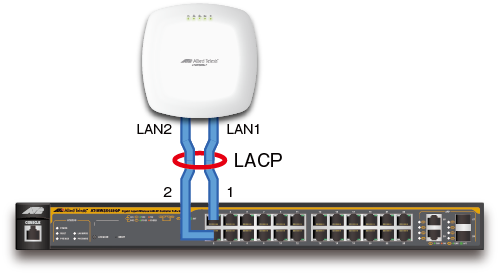

LANポートの集約

AlliedWare Plusスイッチを使用する場合

AT-MWS2533APの設定

1. AT-MWS2533APにログインします。


2. 「ネットワーク」/「ベーシック」画面を表示します。


3. 「LACP設定」にて、「状態」を「有効」に設定します。


4. 画面下部の「保存」ボタンをクリックし、設定の変更を編集用コンフィグに保存します。


5. 画面上部の「変更」ボタンをクリックし、「設定/変更」リストを表示します。


6. 「適用」ボタンをクリックし、編集用コンフィグの内容を動作用コンフィグに保存して、動作に反映します。


7. 画面上部の「ログアウト」ボタンをクリックし、AT-MWS2533APからログアウトします。


AlliedWare Plusスイッチの設定

1. AlliedWare Plusスイッチにログインします。


2. 特権EXECモードに移行します。



   awplus> enable ↓




3. グローバルコンフィグモードに移行します。



   awplus# configure terminal ↓



4. チャンネルグループを設定するポートのインターフェースモードにて、channel-groupコマンドを実行します。たとえば、ポート1.0.1～ポート1.0.2を束ねて使用するには、次のようにします。束ねるポートはこの時点で同じVLANに所属していなくてはなりません。ここで「1」はチャンネルグループの番号で、1～32から選択できます。次のコマンドを実行すると、ポート1.0.1～ポート1.0.2でLACPが有効になり、同一のポート鍵が自動的に割り当てられます。



   awplus(config)# interface port1.0.1-port1.0.2 ↓ awplus(config-if)# channel-group 1 mode active ↓



5. 正常にチャンネルグループが設定されているかどうか確認するには、非特権EXECモードまたは特権EXECモードでshow etherchannelコマンドを実行します。



   awplus(config-if)# exit ↓ awplus(config)# exit ↓ awplus# show etherchannel ↓ LAG Maximum : 128 LAG Static Maximum: 96 LAG Dynamic Maximum: 32 LAG Static Count : 0 LAG Dynamic Count : 1 LAG Total Count : 1 Lacp Aggregator: po1 Member: port1.0.1 port1.0.2


   AT-MWS2533APのもう一つのLANポートをAlliedWare Plusスイッチに接続すると、同一のポート鍵を持つトランクグループが自動設定され、2000Mbpsのリンクとして動作します。


   Note

   AT-MWS2533APのLAN1/2ポートを接続するAlliedWare Plusスイッチのポートは、同じ所属VLAN、通信速度に設定されており、Full Duplexで動作している必要があります。

1. AlliedWare Plusスイッチにログインします。


2. show etherchannelコマンドを実行します。



   awplus> show etherchannel ↓ LAG Maximum : 128 LAG Static Maximum: 96 LAG Dynamic Maximum: 32 LAG Static Count : 0 LAG Dynamic Count : 1 LAG Total Count : 1 Lacp Aggregator: po17 Member: port1.0.1 port1.0.2


   正常にLACPチャンネルグループが設定されていれば、AT-MWS2533APのLAN1/2ポートを接続したAlliedWare Plusスイッチのポート番号が、上記のように同じグループのメンバーとして表示されます。この場合、これ以降の手順は不要です。LAN1/2ポートは、単一の2000Mbpsのリンクとして動作します。

   お使いの環境によっては、次のように、2つのポートにそれぞれ異なるポート鍵が割り当てられてしまうことがあります。この場合、ブロードキャストストームが発生することはありませんが、それぞれのポートは別々の1000Mbpsリンクとして動作します。



   awplus> show etherchannel ↓ LAG Maximum : 128 LAG Static Maximum: 96 LAG Dynamic Maximum: 32 LAG Static Count : 0 LAG Dynamic Count : 2 LAG Total Count : 2 Lacp Aggregator: po1 Member: port1.0.2 Lacp Aggregator: po17 Member: port1.0.1


   この場合、単一の2000Mbpsのリンクとして動作させるためには、自動設定されたLACPチャンネルグループから一旦脱退させた上で、再度自動設定されるのを待つか、同一のポート鍵を持つLACPチャンネルグループを手動設定する必要があります。


3. 特権EXECモードに移行します。



   awplus> enable ↓




4. グローバルコンフィグモードに移行します。



   awplus# configure terminal ↓



5. 設定するポートのインターフェースモードにて、channel-groupコマンドをno形式で実行して、自動設定されたLACPチャンネルグループから脱退させます。たとえば、ポート1.0.1～ポート1.0.2を束ねて使用するには、次のようにします。



   awplus(config)# interface port1.0.1-port1.0.2 ↓ port1.0.1: Dynamically learned channel-group config is no in running-config awplus(config-if)# no channel-group ↓


   channel-groupコマンドをno形式で実行すると、グローバルコンフィグモードに移動します。


6. 一定時間が経過すると、AT-MWS2533APからのLACPパケットを受け、AlliedWare Plusスイッチ上に同一のポート鍵を持つLACPチャンネルグループが自動設定されます。自動設定を待たずに、手動で同一のポート鍵を持つLACPチャンネルグループを設定することもできます。



   awplus(config)# interface port1.0.1-port1.0.2 ↓ awplus(config-if)# channel-group 1 mode active ↓



7. 正常にチャンネルグループが設定されているかどうか確認するには、非特権EXECモードまたは特権EXECモードでshow etherchannelコマンドを実行します。



   awplus(config-if)# exit ↓ awplus(config)# exit ↓ awplus# show etherchannel ↓ LAG Maximum : 128 LAG Static Maximum: 96 LAG Dynamic Maximum: 32 LAG Static Count : 0 LAG Dynamic Count : 1 LAG Total Count : 1 Lacp Aggregator: po1 Member: port1.0.1 port1.0.2

AT-MWS5028GPを使用する場合

AT-MWS2533APの設定

1. AT-MWS2533APにログインします。


2. 「ネットワーク」/「ベーシック」画面を表示します。


3. 「LACP設定」にて、「状態」を「有効」に設定します。


4. 画面下部の「保存」ボタンをクリックし、設定の変更を編集用コンフィグに保存します。


5. 画面上部の「変更」ボタンをクリックし、「設定/変更」リストを表示します。


6. 「適用」ボタンをクリックし、編集用コンフィグの内容を動作用コンフィグに保存して、動作に反映します。


7. 画面上部の「ログアウト」ボタンをクリックし、AT-MWS2533APからログアウトします。


AT-MWS5028GPの設定

1. AT-MWS5028GPにログインします。


2. スイッチモード「L2 Feature」/「Link Aggregation」の「Port Trunking」画面を表示します。


3. トランクグループ1の行の右端の、「Edit」ボタンをクリックします。


4. 「Mode」ドロップダウンリストから「LACP」を選択します。


5. メンバーポートを1-2に設定します。

   「Member Ports」のテキストフィールドをクリックすると、ポート番号の一覧がポップアップ画面に表示されます。
   ポート1、2のチェックボックスを「チェックあり」に変更し、「Confirm」ボタンをクリックします。


6. 「Apply」ボタンをクリックし、設定を反映します。


1. スイッチモード「L2 Feature」/「STP」の「Global Settings」画面を表示します。


2. 「STP State」の「Disabled」ラジオボタンをチェックありにします。


3. 「Apply」ボタンをクリックし、設定を反映します。


1. コントローラーモード「Device Management」/「Access Points」の「Managed AP(s)」画面を表示します。


2. ダッシュボードの「AP(s) Detected」ボタンをクリックし、検出されたアクセスポイントの一覧を表示します。


3. 上記にて設定したAT-MWS2533APのチェックボックスをクリックし、「チェックあり」の状態にして、「Add」ボタンをクリックします。


4. 「IP Assignment」画面が表示されます。
   「Auto Configuration」オプションから、「DHCP」または「Static IP」を選択します。「Static IP」を選択した場合は、「IP Address」、「Subnet Mask」を、また必要に応じて「Gateway」、「Primary DNS Server」、「Secondary DNS Server」を設定してください。


5. 「Apply」ボタンをクリックします。
   AT-MWS5028GPの管理対象に正常に追加されると、追加したAT-MWS2533APがAT-MWS5028GPのコントローラーモード「Device Management」/「Access Points」画面の「Managed AP(s)」画面の一覧に表示されます。


6. 画面上部の「Logout」ボタンをクリックし、AT-MWS5028GPからログアウトします。


Note

AT-MWS2533APをAT-MWS5028GPの管理対象から削除した場合、LACP設定を含めて、AT-MWS2533APのコンフィグが消去されます。このため、LACPが設定されたポートでは、AT-MWS2533APはリンクアップすることができなくなります。再度AT-MWS2533APを使用するためには、スパニングツリーを有効に設定したうえで、該当のポートのLACPを無効に設定するか、AT-MWS2533APをAT-MWS5028GPのリンクアグリゲーション設定がされていないポートに接続し直してください。
