ステータス/インターフェース

  - イーサネットの設定
   - 内部ネットワーク用インターフェース
   - ゲストネットワーク用インターフェース
   - ポート状態
  - 無線LAN設定
   - 無線1/無線2
   - 内部ネットワーク用インターフェース
   - ゲストネットワーク用インターフェース

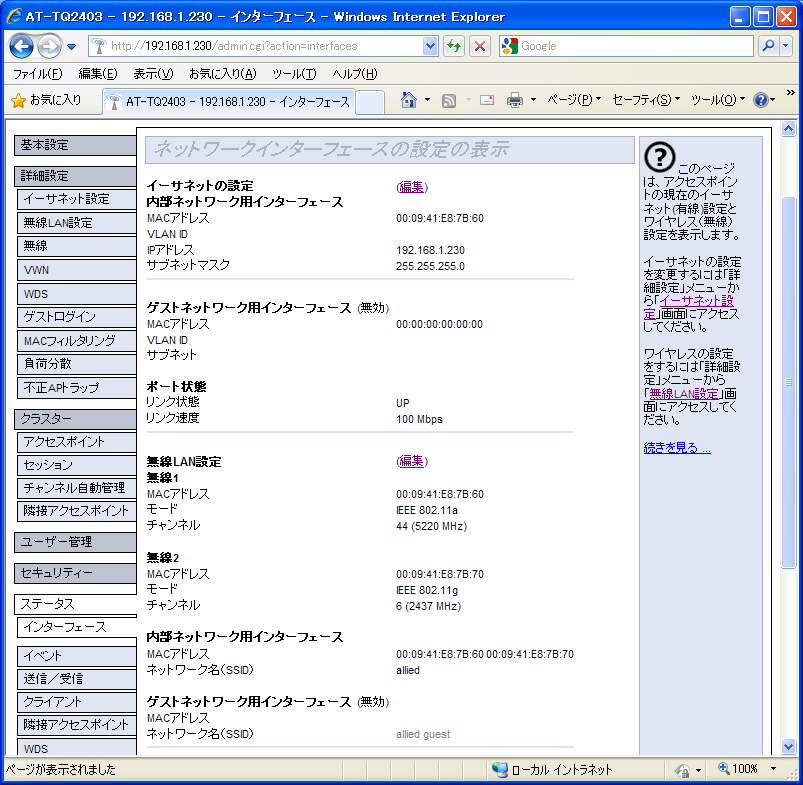

本製品のインターフェースに関する情報を表示します。

イーサネットの設定

内部ネットワーク用インターフェース

表 1

項目名	説明
MACアドレス	本製品のMACアドレスを表示します。
VLAN ID	本製品が所属するVLANのIDを表示します。
IPアドレス	本製品のIPアドレスを表示します。
サブネットマスク	使用しているネットワークのサブネットマスクを表示します。

ゲストネットワーク用インターフェース

表 2

項目名	説明
MACアドレス	本製品のMACアドレスを表示します。
VLAN ID	ゲストネットワークが所属するVLANのIDを表示します。
サブネットマスク	使用しているネットワークのサブネットマスクを表示します。

ポート状態

表 3

項目名	説明
リンク状態	イーサネットポートのリンク状態を表示します。
リンク速度	イーサネットポートのリンク速度を表示します。

無線LAN設定

無線1/無線2

表 4

項目名	説明
MACアドレス	本製品のMACアドレスを表示します。
モード	無線電波の種類を表示します。
チャンネル	本製品と、無線LANカードなどの無線クライアント間の無線通信で使用するチャンネルを表示します。

内部ネットワーク用インターフェース

表 5

項目名	説明
MACアドレス	本製品のMACアドレスを表示します。
ネットワーク名（SSID）	本製品のネットワーク名を表示します。

ゲストネットワーク用インターフェース

表 6

項目名	説明
MACアドレス	本製品のMACアドレスを表示します。
ネットワーク名（SSID）	ゲストネットワークのネットワーク名を表示します。
