詳細設定/WDS

  - WDS接続の設定
   - スタティックWEP
   - WPAパーソナル
  - WDS接続の解除

WDS（Wireless Distribution System）は、無線通信でアクセスポイント間をブリッジする機能です。この機能により、LAN同士の接続や、無線サービスエリアの拡大が可能となります。

Note - イーサネットポートで受信したEAP/BPDU（L2 control）フレームはWDS接続で転送されません。

Note - 無線コントローラーでWDS接続を管理する場合は、この画面で何も設定しないでください。

• WDS接続の対となる2台のアクセスポイントのそれぞれでWDSの設定をしてください。

• 最大4台までWDS接続相手を設定することができます。

• WDS接続を行うもの同士は、同一機種のアクセスポイントにしてください（AT-TQ2450同士またはAT-TQ3600同士）。

• WDS接続を行うもの同士は、同一のIEEE 802.11モード、同一の無線チャンネルを設定してください。

• WDSで接続しているもの同士は、多重にWDS接続することはできません（複数のリモートアドレス欄に、同一のMACアドレスを入力しないでください）。

• WDSブリッジ単独でも、イーサネットとWDSブリッジの組み合わせのどちらにおいても、ループを作らない構成にしてください。


• クラスター機能


  Note - WDS接続は、有線接続と比較して通信速度や信頼性が劣ります。クラスターで共有する情報がWDS接続を経由してやりとりされるため、その情報共有（同期）が確実に行われない可能性があります。

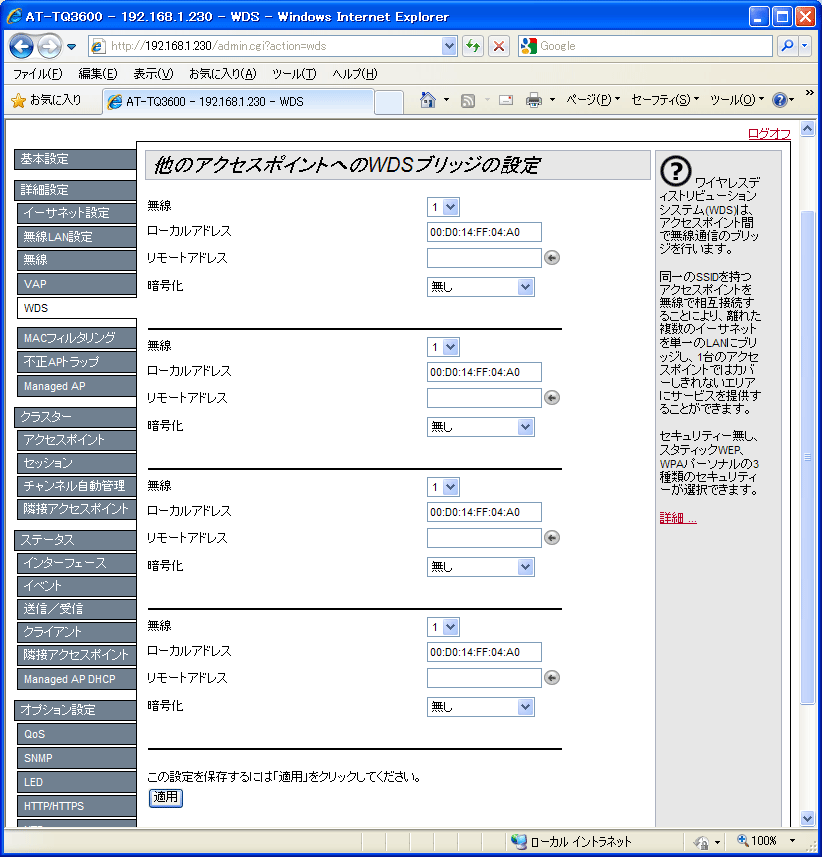

WDS接続の設定

1. 「無線」で「1」（2.4GHz帯）または「2」（5GHz帯）を選択します。


   Note - 「無線」で「2」を選択する場合、W52のチャンネル（36 40 44 48）に設定してください。W53とW56の周波数帯域はレーダーによっても使用されています。Auto、W53のチャンネル（52 56 60 64）、W56のチャンネル（100 104 108 112 116 120 124 128 132 136 140）に設定すると、レーダーとの干渉を自動的に回避する機能DFS（Dynamic Frequency Selection）が働いたときにチャンネルが変更され、WDS間の接続が切断されることがあります。

2. 「リモートアドレス」に接続相手のMACアドレスを入力します。
   「隣接アクセスポイントの表示」が「有効」に設定されていれば、「←」のクリックでリストから選択できます。


   Note - 「ステータス」/「隣接アクセスポイント」画面で「隣接アクセスポイントの表示」を有効にできます。

3. 暗号化の認証方式を選択します。「WPAパーソナル」をおすすめします。


   Note - 「暗号化」で「WPAパーソナル」を選択する場合は、「詳細設定」/「VAP」画面でご使用になる無線帯域（1または2）の「VAP0」の「セキュリティー」を「WPAパーソナル」または「WPAエンタープライズ」に設定してください。

4. 「適用」ボタンをクリックしてください。設定は直ちに反映されます。

5. 接続相手の本製品に対しても、同様に設定します。


表 1

項目名	説明
無線	WDSで使用する無線バンドを選択します。 「1」は、2.4GHz帯の無線を使用します。 「2」は、5GHz帯の無線を使用します。
ローカルアドレス	本製品のMACアドレス（無線1のVAP0または無線2のVAP0のMACアドレス）が表示されます。
リモートアドレス	WDSを構成する他の無線アクセスポイントのMACアドレスを入力します。 「ステータス」/「隣接アクセスポイント」画面で「アクセスポイントの検出」が「有効」の場合、入力欄の右の「←」ボタンをクリックすると、現在動作中の通信可能なアクセスポイントの選択リストが表示されます。 「←」はトグルボタンになっており、クリックするごとに、リストの表示、非表示が切り替わります。
暗号化	WDSの通信における暗号化の認証方式を選択します。 「無し」は、暗号化を行いません。 「スタティックWEP」は、固定キーをもとにRC4アルゴリズムによる暗号化を行います。個別の認証は行いません。 「WPAパーソナル」は、共通の事前共有キーをもとに個別のキーを生成、アクセスポイント間で認証と暗号化を行います。WEPよりも強度の高い暗号化が可能です。 セキュリティー対策のためには、「WPAパーソナル」にすることをおすすめします。デフォルトは「無し」です。

Note - 「無線LAN設定」画面または「無線」画面でIEEE 802.11nを含む通信モードが選択されているときに、「暗号化」の「スタティックWEP」はグレイアウトして選択できません。

スタティックWEP

表 2

項目名	説明
キーの長さ	WEPキーの強度を「64ビット」「128ビット」から選択します。デフォルトは「128ビット」です。
キーのタイプ	WEPキーの生成方法を「ASCII」「16進数」から選択します。デフォルトは「16進数」です。
必要な文字数	「キーの長さ」と「キーのタイプ」の設定に合わせて、WEPキーに入力しなければならない文字数が表示されます。
WEPキー	「キーのタイプ」が「ASCII」の場合は任意の半角英数記号で、「16進数」の場合は16進数（0〜9、A〜F、a〜f）で「必要な文字数」に表示された文字数のWEPキーを入力します。

WPAパーソナル

表 3

項目名	説明
SSID	WDS接続で使用するネットワーク名（SSID）を1〜32文字の半角英数記号で入力します。
キー	事前共有キーを8〜63文字の半角英数記号で入力します。

Note - 「暗号化」で「WPAパーソナル」を選択する場合は、「詳細設定」/「VAP」画面でご使用になる無線帯域（1または2）の「VAP0」の「セキュリティー」を「WPAパーソナル」または「WPAエンタープライズ」に設定してください。

Note - WPAバージョンはWPA2、暗号スイートはCCMP（AES）です。

WDS接続の解除

1. 「無線」で「1」（2.4GHz帯）または「2」（5GHz帯）を選択します。

2. 「リモートアドレス」に入力されているMACアドレスを削除します。

3. 「適用」ボタンをクリックしてください。設定は直ちに反映されます。

4. 接続相手の本製品に施した設定に対しても、同様にして削除します。
