IPsec(IP security)は、IPプロトコルファミリーに暗号化や認証などのセキュリティー機能を提供する一連のプロトコル群です。
本製品では固定IP/IPv6アドレスを持つ拠点間のL3接続(ルーティング接続)に使います。

Note - ファームウェアバージョン5.4.5-0.4までの本製品と5.4.5-1.1以降の本製品との間ではIPsec接続ができません。本製品同士でIPsec接続を行う場合はファームウェアのバージョンを揃えてください。

本製品は、次のIPsec関連機能をサポートしています。
Note - 暗号化アルゴリズム、認証アルゴリズムなど各種パラメーターの組み合わせや優先度については、「プロファイル」をご覧ください。本製品では、一般的なパラメーターの組み合わせが「デフォルトプロファイル」としてあらかじめ定義されているため、本製品同士の接続では複雑な設定は不要ですが、他機器と接続する場合などには必要に応じて「カスタムプロファイル」を定義して使用することも可能です。

Note - IPsecトンネルインターフェースでは、デリバリー(外側)パケットとペイロード(内側)パケットのプロトコルが一致している必要があります。すなわち、IPsec over IPv4トンネルインターフェース(tunnel mode ipsec ipv4)にはIPv4アドレス(ip address)しか設定できず、IPsec over IPv6トンネルインターフェース(tunnel mode ipsec ipv6)にはIPv6アドレス(ipv6 address)しか設定できません。IPv6 over IPv4のIPsecを実現するには、後述するGRE(over IPv4)トンネルインターフェースにIPsec保護(tunnel protection ipsec)を適用してください。また、IPv4 over IPv6のIPsecを実現するには、GRE(over IPv6)トンネルインターフェースにIPsec保護(tunnel protection ipsec)を適用してください。

IPsec機能は、IPsecトンネルインターフェースだけでなく、L2TPv3、GREの各トンネルインターフェースでも利用できますが、本解説編ではIPsecトンネルインターフェースに特化した説明を行います。IPsecを利用可能な他のトンネルインターフェースについては下記の各解説編をご参照ください。


トンネルインターフェース全般については「VPN」の「トンネルインターフェース」を、インターフェース全般については「インターフェース」の「一般設定」をご覧ください。

また、IPsecを使用するための具体的かつ全体的な設定については「設定例集」をご覧ください。

基本設定

IPsec over IPv4

IPv4ネットワーク上にIPsecトンネルインターフェースを作成するには、次の手順にしたがいます。

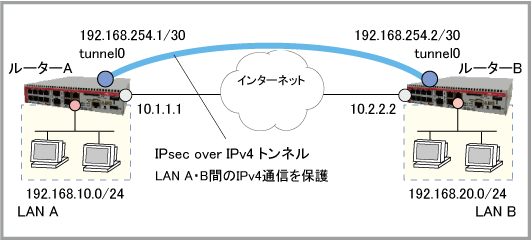

以下では、上記構成図のルーターAを例に、基本的な拠点間IPsec VPNを構築するための具体的な設定手順を示します。
なお、前提事項として、ルーターA・BはIPv4でインターネットに接続しているものとします。WAN側インターフェースのIPアドレスは固定であり、ルーター間でのIP通信もできているものとします。
  1. ISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。addressパラメーターで指定するのは、IPsecの接続相手(対向装置)、すなわち、ルーターBのIPアドレスです。

    awplus(config)# crypto isakmp key ouR4ecret address 10.2.2.2



  2. トンネルインターフェースtunnel0を作成します。

    awplus(config)# interface tunnel0



  3. トンネリング方式としてipsec ipv4(IPsec over IPv4)を指定します。これには、tunnel mode ipsecコマンドを使います。

    awplus(config-if)# tunnel mode ipsec ipv4



  4. トンネルインターフェースから送信するデリバリーパケットの始点・終点アドレス(自装置と対向装置のIPアドレス)を指定します。これには、tunnel source / tunnel destinationコマンドを使います。

    awplus(config-if)# tunnel source 10.1.1.1
    awplus(config-if)# tunnel destination 10.2.2.2



  5. トンネルインターフェースに対し、IPsecによる保護を適用します。これにはtunnel protection ipsecコマンドを使います。

    awplus(config-if)# tunnel protection ipsec



  6. トンネルインターフェースtunnel0にIPアドレスを設定して、同インターフェースでIPv4パケットのルーティングが行われるようにします。これには、ip addressコマンドを使います。

    awplus(config-if)# ip address 192.168.254.1/30


    Note - トンネルインターフェースにIPアドレスを設定する場合のマスク長は30ビット以下を推奨します。トンネルインターフェースのIPアドレスを「ip address 192.168.254.1/32」のように32ビットマスクで設定することも可能ですが、トンネルインターフェース上でOSPFなどの経路制御プロトコルを動作させる場合は、ホストアドレスを複数取れる30ビット以下のサブネットマスクを設定する必要があるためです。

  7. 対向拠点へのスタティック経路を登録します。これには、ip routeコマンドを使います。

    awplus(config-if)# exit
    awplus(config)# ip route 192.168.20.0/24 tunnel0


インターフェースへのIPアドレス設定については「IPルーティング」/「IPインターフェース」を、IPの経路設定については「IPルーティング」/「経路制御」、および、ダイナミックルーティングに関する各セクションをご覧ください。

IPsec over IPv6

IPv6ネットワーク上にIPsecトンネルインターフェースを作成するには、次の手順にしたがいます。

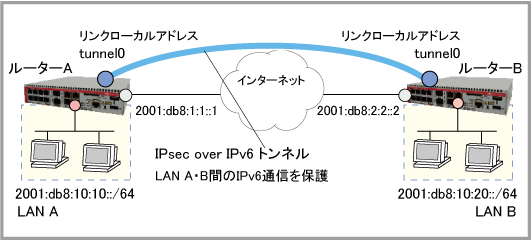

以下では、上記構成図のルーターAを例に、基本的な拠点間IPsec VPNを構築するための具体的な設定手順を示します。
なお、前提事項として、ルーターA・BはIPv6でインターネットに接続しているものとします。WAN側インターフェースのIPv6アドレスは固定であり、ルーター間でのIPv6通信もできているものとします。
  1. ISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。addressパラメーターで指定するのは、IPsecの接続相手(対向装置)、すなわち、ルーターBのIPv6アドレスです。

    awplus(config)# crypto isakmp key ouR4ecret address 2001:db8:2:2::2



  2. トンネルインターフェースtunnel0を作成します。

    awplus(config)# interface tunnel0



  3. トンネリング方式としてipsec ipv6(IPsec over IPv6)を指定します。これには、tunnel mode ipsecコマンドを使います。

    awplus(config-if)# tunnel mode ipsec ipv6



  4. トンネルインターフェースから送信するデリバリーパケットの始点・終点アドレス(自装置と対向装置のIPv6アドレス)を指定します。これには、tunnel source / tunnel destinationコマンドを使います。

    awplus(config-if)# tunnel source 2001:db8:1:1::1
    awplus(config-if)# tunnel destination 2001:db8:2:2::2



  5. トンネルインターフェースに対し、IPsecによる保護を適用します。これにはtunnel protection ipsecコマンドを使います。

    awplus(config-if)# tunnel protection ipsec



  6. トンネルインターフェースtunnel0にIPv6のリンクローカルアドレスを設定して、同インターフェースでIPv6パケットのルーティングが行われるようにします。これには、ipv6 enableコマンドを使います。

    awplus(config-if)# ipv6 enable


    Note - IPv6パケットをルーティング(転送)するだけであれば、トンネルインターフェースのIPv6アドレスはこの例のようにリンクローカルアドレス(ipv6 enable)だけでかまいませんが、BGPを使用する場合などグローバルアドレスが必要な場合はipv6 addressコマンドで適切なIPv6アドレスを設定してください。

  7. 対向拠点へのスタティック経路を登録します。これには、ipv6 routeコマンドを使います。

    awplus(config-if)# exit
    awplus(config)# ipv6 route 2001:db8:10:20::/64 tunnel0


インターフェースへのIPv6アドレス設定については「IPv6ルーティング」/「IPv6インターフェース」を、IPv6の経路設定については「IPv6ルーティング」/「経路制御」、および、ダイナミックルーティングに関する各セクションをご覧ください。

プロファイル

IPsec機能で使用する暗号化アルゴリズム、認証アルゴリズムなど各種パラメーターの組み合わせは、「プロファイル」と呼ぶ設定要素で定義します。プロファイルにはISAKMPプロファイルとIPsecプロファイルの2種類があり、それぞれISAKMP、IPsecの通信方式を規定します。

本製品では、一般的なパラメーターの組み合わせが「デフォルトプロファイル」としてあらかじめ定義されているため、本製品同士の接続では複雑な設定は不要ですが、他機器と接続する場合などには必要に応じて「カスタムプロファイル」を定義して使用することも可能です。

以下、デフォルトプロファイルの内容と、カスタムプロファイルの定義・使用方法について説明します。

デフォルトプロファイル

本製品では、ISAKMP、IPsecそれぞれの通信で使用する一般的なパラメーターの組み合わせが、優先順位とともに「デフォルトプロファイル」としてあらかじめ定義されています。後述するカスタムプロファイルの設定を行っていない場合は、自動的にデフォルトプロファイルが使用されます。

以下にその内容を示します。

デフォルトISAKMPプロファイル

デフォルトISAKMPプロファイルの内容は下記のとおりです。
ISAKMPパラメーターの組み合わせは、優先度の高いほうから順にトランスフォーム 1 〜 12の12通りが定義されています。

トランスフォーム
1
2
3
4
5
6
暗号化アルゴリズム
AES256 AES256 AES256 AES256 AES128 AES128
認証アルゴリズム
SHA256 SHA256 SHA1 SHA1 SHA256 SHA256
Diffie-Hellmanグループ
14 16 14 16 14 16
IKEバージョン
IKEv2
認証方式
事前共有鍵
SA有効期間
24時間
DPDキープアライブ間隔
30秒
トランスフォーム
7
8
9
10
11
12
暗号化アルゴリズム
AES128 AES128 3DES 3DES 3DES 3DES
認証アルゴリズム
SHA1 SHA1 SHA256 SHA256 SHA1 SHA1
Diffie-Hellmanグループ
14 16 14 16 14 16
IKEバージョン
IKEv2
認証方式
事前共有鍵
SA有効期間
24時間
DPDキープアライブ間隔
30秒

Note - IKEバージョン、認証方式、SA有効期間、DPDキープアライブ間隔は、同一ISAKMPプロファイル内で共通です。

デフォルトIPsecプロファイル

デフォルトIPsecプロファイルの内容は下記のとおりです。
IPsecパラメーターの組み合わせは、優先度の高いほうから順にプロポーザル 1 〜 6の6通りが定義されています。

プロポーザル
1
2
3
4
5
6
IPsecプロトコル
ESP ESP ESP ESP ESP ESP
暗号アルゴリズム(CBC)
AES256 AES256 AES128 AES128 3DES 3DES
認証アルゴリズム(HMAC)
SHA256 SHA1 SHA256 SHA1 SHA256 SHA1
PFS
使用しない
SA有効期間
8時間

Note - PFS、SA有効期間は、同一IPsecプロファイル内で共通です。

Note - IPsec動作モード(トンネルモード、トランスポートモード)は、IPsecトンネルインターフェースではトンネルモード、L2TPv3、GREトンネルインターフェースではトランスポートモードとなります。

カスタムプロファイル

デフォルトプロファイルでは一般的なパラメーターの組み合わせを網羅していますが、対向機器のサポートしているパラメーターが異なり、デフォルトプロファイルで接続できない場合は、カスタムプロファイルを定義することにより対応が可能です。

カスタムISAKMPプロファイル

カスタムISAKMPプロファイルは、crypto isakmp profileコマンドで命名・作成し、同コマンド実行後の移行先であるISAKMPプロファイルモードで具体的な内容を定義します。

カスタムISAKMPプロファイルでは、本製品がサポートしている範囲内で、下記パラメーターの組み合わせを自由に定義できます。
ISAKMPプロファイルの構造は、「デフォルトISAKMPプロファイル」の表をご覧いただくとイメージしやすいでしょう。

Note - 認証方式は事前共有鍵のみサポートのため、カスタムISAKMPプロファイルにおける設定項目はありません。

作成
次に、カスタムISAKMPプロファイルの具体的な定義例を示します。

■ IKEv1 Mainモード、SA有効期間1時間、暗号化/認証アルゴリズム/Diffie-Hellmanグループの組み合わせは「AES128/SHA1/Group2」の1つだけ。

awplus(config)# crypto isakmp profile legacy-main
awplus(config-isakmp-profile)# version 1 mode main
awplus(config-isakmp-profile)# lifetime 3600
awplus(config-isakmp-profile)# transform 1 integrity sha1 encryption aes128 group 2


■ IKEv1 Aggressiveモード、SA有効期間1時間、暗号化/認証アルゴリズム/Diffie-Hellmanグループの組み合わせは「AES128/SHA1/Group2」の1つだけ。

awplus(config)# crypto isakmp profile legacy-aggr
awplus(config-isakmp-profile)# version 1 mode aggressive
awplus(config-isakmp-profile)# lifetime 3600
awplus(config-isakmp-profile)# transform 1 integrity sha1 encryption aes128 group 2


適用
カスタムISAKMPプロファイルは、crypto isakmp peerコマンドを使って、対向装置ごとに適用します。

■ 対向装置10.2.2.2との間でカスタムISAKMPプロファイルlegacyを使用するには、次のようにします。

awplus(config)# crypto isakmp peer address 10.2.2.2 profile legacy


■ IPアドレスが不定な対向装置との間でカスタムISAKMPプロファイルを使用したいときは、次のようにdynamicキーワードを使います。この場合、IPアドレスが不定なすべての対向装置とのISAKMP通信において、指定したカスタムISAKMPプロファイルが使われます。

awplus(config)# crypto isakmp peer dynamic profile legacy-aggr


crypto isakmp peerコマンドでカスタムISAKMPプロファイルを指定していない対向装置との間ではデフォルトISAKMPプロファイルが使われます。

カスタムIPsecプロファイル

カスタムIPsecプロファイルは、crypto ipsec profileコマンドで命名・作成し、同コマンド実行後の移行先であるIPsecプロファイルモードで具体的な内容を定義します。

カスタムIPsecプロファイルでは、本製品がサポートしている範囲内で、下記パラメーターの組み合わせを自由に定義できます。
IPsecプロファイルの構造は、「デフォルトIPsecプロファイル」の表をご覧いただくとイメージしやすいでしょう。

Note - IPsecプロトコルはESPのみサポートのため、カスタムIPsecプロファイルの設定ではつねに「protocol esp」を指定します。

作成
次に、カスタムIPsecプロファイルの具体的な定義例を示します。

■ SA有効期間1時間、暗号化/認証アルゴリズムの組み合わせは「AES128/SHA1」の1つだけ。

awplus(config)# crypto ipsec profile legacy
awplus(config-ipsec-profile)# lifetime seconds 3600
awplus(config-ipsec-profile)# transform 1 protocol esp integrity sha1 encryption aes128


■ SA有効期間1時間、暗号化/認証アルゴリズムの組み合わせは優先度の高い順に「AES256/SHA256」、「AES128/SHA256」の2つ。

awplus(config)# crypto ipsec profile shortlife
awplus(config-ipsec-profile)# lifetime seconds 3600
awplus(config-ipsec-profile)# transform 1 protocol esp integrity sha256 encryption aes256
awplus(config-ipsec-profile)# transform 2 protocol esp integrity sha256 encryption aes128


適用
カスタムIPsecプロファイルは、tunnel protection ipsecコマンドのprofileパラメーターを使って、トンネルインターフェースごとに適用します。

■ トンネルインターフェースtunnel0にカスタムIPsecプロファイルlegacyを適用するには、次のようにします。

awplus(config)# interface tunnel0
...
awplus(config-if)# tunnel protection ipsec profile legacy


tunnel protection ipsecコマンドのprofileパラメーターでカスタムIPsecプロファイルを指定していない場合、該当トンネルインターフェースではデフォルトIPsecプロファイルが使われます。

設定と状態の確認

■ ISAKMP/IPsec SAの情報を確認するには、show isakmp sa / show ipsec saコマンドを使います。

awplus# show isakmp sa
awplus# show ipsec sa


■ ISAKMP/IPsecの統計情報を確認するには、show isakmp counters / show ipsec countersコマンドを使います。

awplus# show isakmp counters
awplus# show ipsec counters


■ IPsecの動作状況を確認するには、show ipsec peer / show ipsec policyコマンドを使います。

awplus# show ipsec peer
awplus# show ipsec policy


■ ISAKMPの事前共有鍵を確認するには、show isakmp keyコマンドを使います。

awplus# show isakmp key


■ ISAKMP/IPsecプロファイル(動作パラメーター)の内容を確認するには、show isakmp profile / show ipsec profileコマンドを使います。

awplus# show isakmp profile
awplus# show ipsec profile


■ 各対向装置について、使用するISAKMPプロファイルと事前共有鍵の設定有無を確認するには、show isakmp peerコマンドを使います。

awplus# show isakmp peer
