インターフェース / 一般設定

802.1Q Ethernetサブインターフェースは、Ethernetインターフェース上に作成する論理的なインターフェースで、インターフェースごとに異なるVLAN IDのタグ付きパケットを送受信できます。802.1Q Ethernetサブインターフェースは、ルーティング/ブリッジング用インターフェースとして使用できます。

802.1Q Ethernetサブインターフェースの設定については「ブリッジング」の「一般設定」をご覧ください。

PPPoE/PPPインターフェース

PPPoEインターフェースは、おもにブロードバンド接続に使用されるインターフェースです。下位層として、Ethernetインターフェースを使用します。PPPoEインターフェースがサポートする上位層はIPv4、IPv6であり、必ずこれらのプロトコルと関連付けて、ルーティング用インターフェースとして使用します。ブリッジング用インターフェースとしては使用できません。

また、PPPインターフェースは、公衆回線を経由して離れた2点間のWAN接続を提供するインターフェースです。本製品では、下位層としてUSBポートに接続したUSB型データ通信端末を使用します。PPPインターフェースがサポートする上位層はIPv4だけであり、必ずIPv4ルーティング用インターフェースとして使用します。ブリッジング用インターフェースやIPv6ルーティング用インターフェースとしては使用できません。

PPPoE/PPPの設定については「PPP」の「一般設定」をご覧ください。

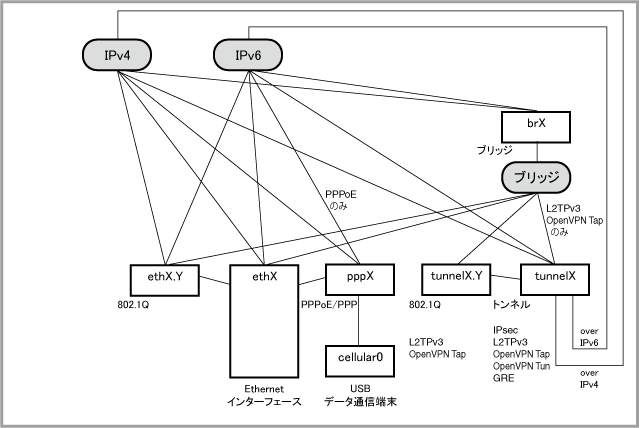

トンネルインターフェース

トンネルインターフェースは、IPv4/IPv6ネットワーク上に構築される仮想的なインターフェースです。これを実現するためのプロトコルとしては、次の組み合わせをサポートしています。いずれの方式も下位層としてIPv4またはIPv6を使います。

IPsec
L2TPv3
OpenVPN Tap(L2)
OpenVPN Tun(L3)
GRE

L2TPv3とOpenVPN Tap(L2)トンネルインターフェースはおもにブリッジング用、IPsec、OpenVPN Tun(L3)、GREトンネルインターフェースはIPv4、IPv6のルーティング用インターフェースとして使用します。

トンネルインターフェースの作成方法については、「VPN」の「トンネルインターフェース」をご覧ください。

IPsecトンネルインターフェースの具体的な使用方法については、「VPN」の「IPsec」をご覧ください。

L2TPv3トンネルインターフェースの具体的な使用方法については、「VPN」の「L2TPv3」をご覧ください。

OpenVPNトンネルインターフェースの具体的な使用方法については、「VPN」の「OpenVPN」をご覧ください。

GREトンネルインターフェースの具体的な使用方法については、「VPN」の「GRE」をご覧ください。

ブリッジインターフェース

ブリッジインターフェースは、ブリッジ機能のソフトウェアブリッジ（仮想ブリッジ）を代表するインターフェースで、VLANにおけるVLANインターフェースとよく似た存在です。

ソフトウェアブリッジはブリッジング可能インターフェースをグループ化したもので、各ソフトウェアブリッジがそれぞれ独立したブロードキャストドメインを形成します。ブリッジインターフェースがサポートする上位層はIPv4、IPv6であり、必ずこれらのプロトコルと関連付けて、ルーティング用インターフェースとして使用します。

ブリッジ機能の設定については「ブリッジング」の「一般設定」をご覧ください。

ルーティング/ブリッジング用モジュール

本製品のルーティング/ブリッジング用モジュールは次の3種類です。

IPv4ルーティングモジュール
IPv6ルーティングモジュール
ブリッジングモジュール

IPv4ルーティングモジュール

IPv4（IP）ルーティングモジュールは、ルーティング可能インターフェース間でIPv4パケットを転送（ルーティング）するモジュールです。

IPv4ルーティングモジュールを利用するには、前述のルーティング可能インターフェースにIPv4アドレスを設定して、IPv4インターフェースを作成します。IPv4パケットのルーティングは、IP経路表（RIB）とそこから派生するIP転送表（FIB）にもとづいて行われます。

IPv4インターフェースの作成方法については、「IPルーティング」の「IPインターフェース」をご覧ください。

IPv4の経路設定については、「IPルーティング」の「経路制御」、「IPルーティング」の「経路制御（RIP）」、「IPルーティング」の「経路制御（OSPF）」、「IPルーティング」の「経路制御（BGP）」をご覧ください。

IPv6ルーティングモジュール

IPv6ルーティングモジュールは、ルーティング可能インターフェース間でIPv6パケットを転送（ルーティング）するモジュールです。

IPv6ルーティングモジュールを利用するには、前述のルーティング可能インターフェースにIPv6アドレスを設定して、IPv6インターフェースを作成します。IPv6パケットのルーティングは、IPv6経路表（RIB）とそこから派生するIPv6転送表（FIB）にもとづいて行われます。

Note - USB型データ通信端末上のPPPインターフェースはIPv4ルーティングだけをサポートします（IPv6ルーティングは未サポート）。

IPv6インターフェースの作成方法については、「IPv6ルーティング」の「IPv6インターフェース」をご覧ください。

IPv6の経路設定については、「IPv6ルーティング」の「経路制御」、「IPv6ルーティング」の「経路制御（RIPng）」、「IPv6ルーティング」の「経路制御（OSPFv3）」、「IPv6ルーティング」の「経路制御（BGP）」をご覧ください。

ブリッジングモジュール

ブリッジングモジュールは、同一ソフトウェアブリッジ（仮想ブリッジ）に属するブリッジング可能インターフェース間でEthernetフレームを転送（ブリッジング）するモジュールです。

ブリッジングモジュールを利用するには、ブリッジ機能を有効化し、ソフトウェアブリッジを作成して、前述のブリッジング可能インターフェースをソフトウェアブリッジに割り当てます。Ethernetフレームのブリッジングは、ソフトウェアブリッジごとに管理されるフォワーディングデータベースにもとづいて行われます。

ブリッジ機能の設定については「ブリッジング」の「一般設定」をご覧ください。

インターフェース名

各種コマンドでは、インターフェース名を「インターフェースの種類を表す記号（文字列）」と「同一種類のインターフェースを区別するための番号」を組み合わせた形式で表します。次にインターフェース名の具体例を示します。

eth1（Ethernetインターフェース）
Ethernetインターフェースはeth1、eth2で表します。
ppp0
Ethernetインターフェース、USB型データ通信端末上に作成したPPPoE/PPPインターフェースは、ppp0～ppp255のインターフェース名を持ちます。詳しくは「PPP」の「一般設定」をご覧ください。
tunnel0
各種トンネルインターフェースは、tunnel0～tunnel255のインターフェース名を持ちます。詳しくは「VPN」の「トンネルインターフェース」をご覧ください。

特殊なインターフェース名

ここまでの説明で触れなかった特殊なインターフェースとして、次のものがあります。

lo（ループバックインターフェース）
loは、ループバックインターフェースです。
ループバックインターフェースは、下位層（物理層/データリンク層）との関連を持たない仮想的なインターフェースです。下位層の状態に依存しないため、このインターフェースに設定したアドレスを広告することで、本製品への到達性を高めることができます。
また、ループバックインターフェースに設定したアドレスは、ルーターIDや始点アドレスの決定時にも使用されます。詳しくは「IPルーティング」の「IPインターフェース」をご覧ください。
nullインターフェース（null）
nullは、転送されてきたパケットを破棄するための特殊なインターフェース名です。スタティック経路（ip routeコマンド、ipv6 routeコマンド）の送出インターフェースとして指定することにより、「ブラックホール経路」を設定することができます。実際には存在しないインターフェースであるため、それ以外の用途や設定はありません。詳しくは「IPルーティング」の「経路制御」、「IPv6ルーティング」の「経路制御」をご覧ください。

インターフェースの指定方法

インターフェースに対する設定コマンドを実行するときは、グローバルコンフィグモードのinterfaceコマンドで設定対象のインターフェース名を指定し、該当インターフェースの設定を行うためのインターフェースモードに入る必要があります。

次に例を示します。

■ Ethernetインターフェースeth2の設定を行うため、インターフェースモードに移行する。

awplus(config)# interface eth2 ↓ awplus(config-if)#

インターフェースの設定例

以下では、インターフェースの設定を行う具体的なコマンド例を示します。
なお、ここではあくまでもインターフェース設定の概要を示すことが目的なので、設定内容の詳細については、それぞれのコマンドのページや機能解説編をご覧ください。

■ Ethernetインターフェースにメモ（説明文）を付けます。説明文はshow interfaceコマンドで表示されます。

awplus(config)# interface eth2 ↓ awplus(config-if)# description Connected to private LAN ↓

■ Ethernetインターフェースeth2の通信モードを100M Full Duplex固定に設定します（デフォルトはオートネゴシエーション）。

awplus(config)# interface eth2 ↓ awplus(config-if)# speed 100 ↓ awplus(config-if)# duplex full ↓

■ Ethernetインターフェースeth1を無効化します。

awplus(config)# interface eth1 ↓ awplus(config-if)# shutdown ↓

■ Ethernetインターフェースeth1を再度有効化します。

awplus(config)# interface eth1 ↓ awplus(config-if)# no shutdown ↓

■ Ethernetインターフェースeth2にIPアドレスを設定します。

awplus(config)# interface eth2 ↓ awplus(config-if)# ip address 192.168.10.1/24 ↓

■ ループバックインターフェースにIPアドレスを設定します。

awplus(config)# interface lo ↓ awplus(config-if)# ip address 192.168.1.1/32 ↓

インターフェースの情報確認

■ インターフェースの全般的な情報は、show interfaceコマンドで確認します。

awplus> show interface eth2 ↓ Interface eth2 Link is UP, administrative state is UP Hardware is Ethernet, address is 001a.eb92.a4bc IPv4 address 192.168.10.1/24 broadcast 192.168.10.255 Description: Connected to private LAN index 11 metric 1 mtu 1500 current duplex full, current speed 1000, current polarity auto configured duplex auto, configured speed auto, configured polarity auto <UP,BROADCAST,RUNNING,MULTICAST> SNMP link-status traps: Disabled Bandwidth 1g input packets 6, bytes 384, dropped 0, multicast packets 6 output packets 0, bytes 0 Time since last state change: 0 days 00:00:11
