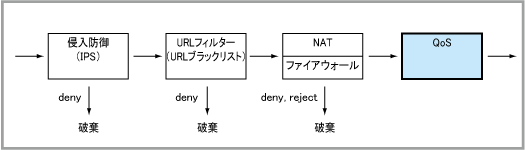

トラフィック制御 / Quality of Service

• システムクラス
  AMF、ARP、NDPなどシステムの動作上重要なパケットは自動的にこのクラスに割り当てられ、最優先で処理されます。また、初期設定ではインターフェース帯域の5%がシステムクラス用に予約されます。


• デフォルトクラス
  ユーザー定義のクラスにもシステムクラスにも分類されなかったパケットはこのクラスに割り当てられます。


• PQ（絶対優先キュー）
  各クラスの優先度設定に基づき、上位キューのパケットを最優先で送信する方式です。上位のキューが空になるまで下位のキューからはパケットを送信しません。クラスごとに最大送信レートを設定することも可能です。


• WRR（重み付きラウンドロビン）
  各クラスのウェイト（重み）設定の比率に基づき、ラウンドロビンでパケットを送信する方式です。


• HTB（階層型トークンバケット）
  各クラスの最小保証帯域、最大帯域設定に基づき、送信レートを制御する方式です。クラスごとに余剰帯域の割り当て優先度を設定することもできます。


awplus(config)# traffic-control ↓ awplus(config-tc)# traffic-control enable ↓

awplus(config-tc)# interface eth1 virtual-bandwidth 50mbit ↓

zone qos network wan ip subnet 0.0.0.0/0 interface eth1 network lan ip subnet 192.168.10.0/24 interface eth2

Note - エンティティー定義、アプリケーション定義の詳細については、「UTM」/「エンティティー定義」、「UTM」/「アプリケーション定義」をご覧ください。

• PQ（絶対優先キュー）を使う例

  1. QoSポリシーを作成します。これには、policyコマンドを使います。ここでは第一階層のキュー間でPQを使うため、PQを表す「priority」を指定します。


     awplus(config-tc)# policy MYQOS priority ↓



  2. QoSポリシー内に第一階層のクラス（キュー）を定義します。これには、トラフィックコントロール・ポリシーモードのclass(priority)コマンドを使います。優先度（priority-level）は0〜15で15が最優先です。


     awplus(config-tc-policy)# class HIGH priority-level 11 ↓ awplus(config-tc-policy)# class MED priority-level 10 ↓ awplus(config-tc-policy)# class LOW priority-level 9 ↓ awplus(config-tc-policy)# exit ↓



  3. QoSルールを作成します。これには、トラフィックコントロールモードのruleコマンドを使います。アプリケーション定義とエンティティー定義でパケットの分類条件を指定し、QoSポリシー内のクラスでキューを指定します。


     awplus(config-tc)# rule 10 match AppA from qos.lan to qos.lan policy MYQOS.HIGH ↓ awplus(config-tc)# rule 20 match AppB from qos.lan to qos.lan policy MYQOS.MED ↓ awplus(config-tc)# rule 30 match AppC from qos.lan to qos.lan policy MYQOS.LOW ↓



• WRR（重み付きラウンドロビン）を使う例

  1. QoSポリシーを作成します。これには、policyコマンドを使います。ここでは第一階層のキュー間でWRRを使うため、WRRを表す「wrr」を指定します。


     awplus(config-tc)# policy MYQOS wrr ↓



  2. QoSポリシー内に第一階層のクラス（キュー）を定義します。これには、トラフィックコントロール・ポリシーモードのclass(wrr)コマンドを使います。ウェイト（weight）は1〜100で指定します。


     awplus(config-tc-policy)# class A weight 6 ↓ awplus(config-tc-policy)# class B weight 3 ↓ awplus(config-tc-policy)# class C weight 1 ↓ awplus(config-tc-policy)# exit ↓



  3. QoSルールを作成します。これには、トラフィックコントロールモードのruleコマンドを使います。アプリケーション定義とエンティティー定義でパケットの分類条件を指定し、QoSポリシー内のクラスでキューを指定します。


     awplus(config-tc)# rule 10 match AppA from qos.lan to qos.lan policy MYQOS.A ↓ awplus(config-tc)# rule 20 match AppB from qos.lan to qos.lan policy MYQOS.B ↓ awplus(config-tc)# rule 30 match AppC from qos.lan to qos.lan policy MYQOS.C ↓



• HTB（階層型トークンバケット）を使う例

  1. QoSポリシーを作成します。これには、policyコマンドを使います。ここでは第一階層のキュー間でHTBを使うため、HTBを表す「htb」を指定します。


     awplus(config-tc)# policy MYQOS htb ↓



  2. QoSポリシー内に第一階層のクラス（キュー）を定義します。これには、トラフィックコントロール・ポリシーモードのclass(htb)コマンドを使います。最小帯域（cir）、最大帯域（pir）は「kbit」（Kbps）、「mbit」（Mbps）、「gbit」（Gbps）のいずれかの単位付きで指定してください。余剰帯域の割り当て優先度（preference）は0〜7で7が最優先です。


     awplus(config-tc-policy)# class A cir 10mbit pir 20mbit preference 7 ↓ awplus(config-tc-policy)# class B cir 1mbit pir 10mbit preference 4 ↓ awplus(config-tc-policy)# class C cir 1kbit pir 1mbit preference 1 ↓ awplus(config-tc-policy)# exit ↓



  3. QoSルールを作成します。これには、トラフィックコントロールモードのruleコマンドを使います。アプリケーション定義とエンティティー定義でパケットの分類条件を指定し、QoSポリシー内のクラスでキューを指定します。


     awplus(config-tc)# rule 10 match AppA from qos.lan to qos.lan policy MYQOS.A ↓ awplus(config-tc)# rule 20 match AppB from qos.lan to qos.lan policy MYQOS.B ↓ awplus(config-tc)# rule 30 match AppC from qos.lan to qos.lan policy MYQOS.C ↓



• PQ（絶対優先キュー）とWRR（重み付きラウンドロビン）の併用例

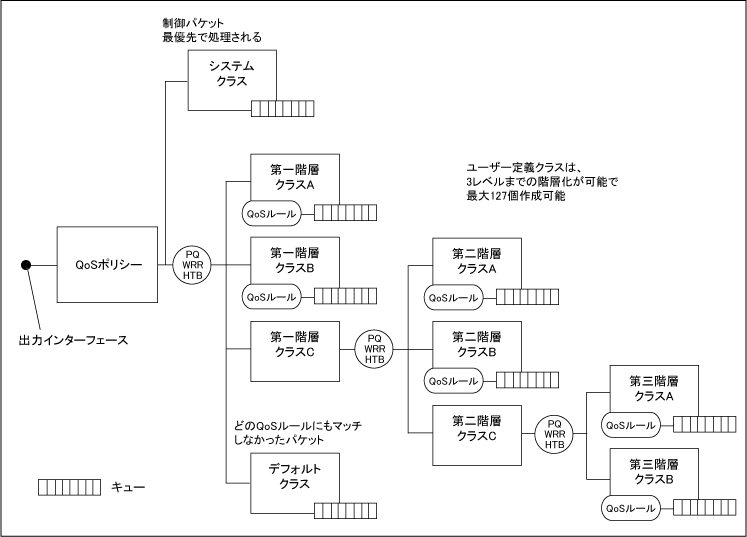

  QoSポリシー内のクラスは最大3レベルまで階層化できます。

  上記階層のキュー制御方式がWRRかHTBの場合は、下位の階層でも同じキュー制御方式を使う必要がありますが、上位階層のキュー制御方式がPQの場合は、下位の階層で任意のキュー制御方式（PQ、WRR、HTB）を使用できます。

  ここではこれを利用し、第一階層ではPQ、第二階層ではWRRを使うよう設定してみます。

  1. QoSポリシーを作成します。これには、policyコマンドを使います。ここでは第一階層のキュー間でPQを使うため、PQを表す「priority」を指定します。


     awplus(config-tc)# policy MYQOS priority ↓



  2. QoSポリシー内に第一階層のクラス（キュー）を定義します。これには、トラフィックコントロール・ポリシーモードのclass(priority)コマンドを使います。優先度（priority-level）は0〜15で15が最優先です。
     なお、LOWクラスの作成時には、sub-class-policyパラメーターで下位（第二階層）のクラス間におけるキュー制御方式を指定しています。
     sub-class-policyパラメーターを指定した場合、該当クラスは「中間クラス」となり、一つ下の階層にクラス（サブクラス）を作成するためのトラフィックコントロール・ポリシー・クラスモードに移動します。
     同モードでは、sub-class(wrr)コマンドを使って第二階層のクラス（サブクラス）を定義します。


     awplus(config-tc-policy)# class HIGH priority-level 11 ↓ awplus(config-tc-policy)# class MED priority-level 10 ↓ awplus(config-tc-policy)# class LOW priority-level 9 sub-class-policy wrr ↓ awplus(config-tc-class)# sub-class A weight 6 ↓ awplus(config-tc-class)# sub-class B weight 3 ↓ awplus(config-tc-class)# sub-class C weight 1 ↓ awplus(config-tc-class)# exit ↓ awplus(config-tc-policy)# exit ↓



  3. QoSルールを作成します。これには、トラフィックコントロールモードのruleコマンドを使います。アプリケーション定義とエンティティー定義でパケットの分類条件を指定し、QoSポリシー内のクラスでキューを指定します。
     なお、キューとして指定できるのは末端クラスのみです。下位にサブクラスを持つ「中間クラス」を指定することはできません。


     awplus(config-tc)# rule 10 match AppA from qos.lan to qos.lan policy MYQOS.HIGH ↓ awplus(config-tc)# rule 20 match AppB from qos.lan to qos.lan policy MYQOS.MED ↓ awplus(config-tc)# rule 30 match AppC1 from qos.lan to qos.lan policy MYQOS.LOW.A ↓ awplus(config-tc)# rule 30 match AppC2 from qos.lan to qos.lan policy MYQOS.LOW.B ↓ awplus(config-tc)# rule 30 match AppC3 from qos.lan to qos.lan policy MYQOS.LOW.C ↓

awplus(config-tc)# policy MYQOS priority ↓ awplus(config-tc-policy)# class HIGH priority-level 11 set-dscp 31 ↓ awplus(config-tc-policy)# class MED priority-level 10 set-dscp 30 ↓ awplus(config-tc-policy)# class LOW priority-level 9 set-dscp 29 ↓

awplus# show traffic-control ↓

awplus# show traffic-control rule ↓

awplus# show traffic-control rule config-check ↓ Rule 15: "To" entity does not exist

• ルール内で指定した宛先エンティティーの定義が存在しない。


awplus# show traffic-control rule config-check ↓ All rules are valid

• The application does not exist（アプリケーション定義が存在しない）

• The application does not have a protocol configured（アプリケーション定義でIPプロトコルが未指定）

• The from entity does not exist（送信元エンティティー定義が存在しない）

• The from entity does not have a subnet or host address（送信元ネットワーク定義にサブネットアドレスが関連付けられていない、あるいは、送信元ホスト定義にアドレスが関連付けられていない）

• The from entity has a subnet with an interface that does not exist（送信元ネットワーク定義のサブネットアドレスとインターフェース指定に矛盾がある）

• The to entity does not exist（宛先エンティティー定義が存在しない）

• The to entity does not have a subnet or host address（宛先ネットワーク定義にサブネットアドレスが関連付けられていない、あるいは、宛先ホスト定義にアドレスが関連付けられていない）

• The to entity does not have an interface（宛先ネットワーク定義のサブネットアドレスにインターフェースの指定がない）

• The to entity has a subnet with an interface that does not exist（宛先ネットワーク定義のサブネットアドレスとインターフェース指定に矛盾がある）

• The from and to entities do not have any subnet or host addresses in the same address family (IPv4/IPv6)（送信元と宛先のネットワーク、ホスト定義の間で、関連付けられたサブネットアドレス、ホストアドレスのアドレスファミリー（IPv4/IPv6）が異なっている）


awplus# show traffic-control counters ↓

awplus# show traffic-control interface ↓
