CentreCOM AR260S V2 設定例集 3.3.2 #3

PPPoEによる端末型インターネット接続（PPPoE 2セッション）

PPPoEマルチセッションを使用して、インターネットサービスプロバイダー(以下ISP)とサービス事業者のローカルネットワークに接続します。インターフェースENATにより、複数クライアントからのインターネット向け通信と、サービス業者のプライベートネットワーク向け通信の同時使用が可能です。


ISPからは、次の情報が提供されているものとします。

表 1：ISPからの情報
PPPユーザー名 user@isp
PPPパスワード password
IPアドレス 不定(動的割り当て)
DNSサーバー 接続時に通知される


サービス事業者からは、次の情報が提供されているものとします。

表 2：サービス事業者からの情報
PPPユーザー名 user@svc
PPPパスワード password
IPアドレス 不定(動的割り当て)
DNSサーバー 接続時に通知される
プライベートネットワークのIPアドレス範囲 10.0.0.0/8



本構成における設定のポイントは、次の通りです。


ルーターの設定

  1. IPアドレスを自動取得するよう設定したPCを接続し、Webブラウザーを起動します。
    Webブラウザーから「http://192.168.1.1/」を開くとユーザー名、パスワードの入力を求められますのでユーザー名「manager」、パスワード「friend」を入力すると、次の画面が表示されます。


    次に、左側のメニューから[LAN]-[IP]を選択します。

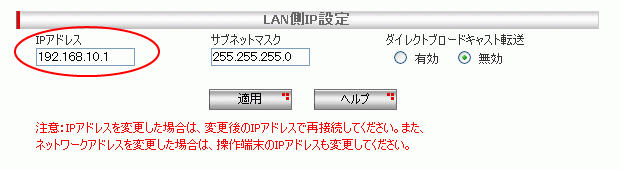

    [IPアドレス]を192.168.10.1 に変更して[適用]を押します。


    [適用]を押した後、IPアドレスを再取得するためにPCを再起動します。PCが起動完了したら、再度Webブラウザーを起動して「http://192.168.10.1/」を開きます。

  2. 左側のメニューから[LAN]-[DHCP]を選択します。
    [DHCPサーバー設定]の[始点IPアドレス]を192.168.10.233から192.168.10.10に変更して[適用]を押します。


  3. 左側のメニューから[WAN]-[WAN]を選択します。
    [WAN設定]の[接続モード]に PPPoE を選択し、[デフォルトゲートウェイ]を pppoe0 とします。
    pppoe0はインターネットへの通信に使用しますので、pppoe0の[ユーザー名][パスワード]にISPから提供された内容を入力して、[適用]を押します。


    その他のパラメーターは、初期状態のままでかまいません。

  4. 引き続き、pppoe1の設定を行います。
    pppoe1はサービス事業者のプライベートネットワークへの通信に使用しますので、pppoe1の[ユーザー名][パスワード]にサービス事業者から提供された内容を入力して、[適用]を押します。


    その他のパラメーターは、初期状態のままでかまいません。

  5. 左側のメニューから[ルーティング]を選択します。

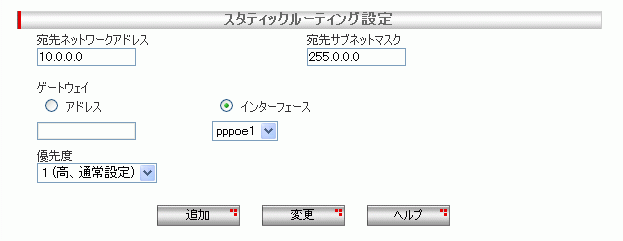

    サービス事業者から提供されたネットワーク情報を元に[スタティックルーティング設定]を行います。
    サービス事業者のネットワーク情報が「10.0.0.0/8」と通知されていますので、各項目を以下のように設定して[追加]を押します。

    表 3
    [宛先ネットワークアドレス] 10.0.0.0
    [宛先ネットマスク] 255.0.0.0
    [ゲートウェイ] インターフェース
    [インターフェース] pppoe1



  6. 画面左上の[設定保存]を押します。
    設定保存ボタン下の「設定が保存されていません」という表示が消えれば設定完了です。

    設定は以上です。



CentreCOM AR260S V2 設定例集 3.3.2 #3

(C) 2008-2011 アライドテレシスホールディングス株式会社

PN: 613-000902 Rev.F
