設定例集#19: 広域Ethernet環境における契約帯域でのトラフィックシェーピング

トラフィックシェーピング機能を使用して、広域Ethernetで接続された2つの拠点間でトラフィックの制御を行う設定例です。
この例では、本製品を本社側（ルーターA）と支社側（ルーターB）に設置するネットワーク構成を例に解説します。

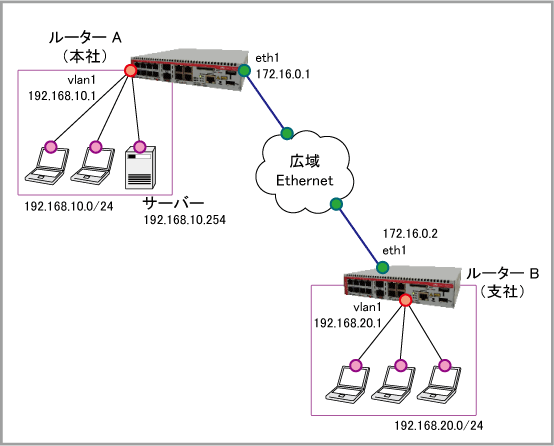

構成

ルーターA（センター側） ルーターB（拠点側）

WAN側物理インターフェース eth1 eth1

WAN側（eth1）IPアドレス 172.16.0.1/24 172.16.0.2/24

LAN側（vlan1）IPアドレス 192.168.10.1/24 192.168.20.1/24

想定する環境は次のとおりです。

本社・支社間は広域Ethernet環境でIP接続する。
広域Ethernet環境ではルーティングプロトコルとしてRIPバージョン2を使用する。
広域Ethernetで使用できる帯域は10Mbpsとする。

この環境において次のトラフィック制御を行います。

本社（ルーターA側）
- 本社サーバーから拠点PC宛ての通信に対し、サービス網の契約帯域の10%（1Mbps）を確保する。
支社（ルーターB側）
- 拠点PCから本社サーバー宛ての通信に対し、サービス網の契約帯域の10%（1Mbps）を確保する。

ルーターAの設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
no spanning-tree rstp enable
WANポートeth1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。
interface eth1 ip address 172.16.0.1/24
LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。
interface vlan1 ip address 192.168.10.1/24
経路制御プロトコルRIPの設定を行います。
これには、router rip、network、passive-interfaceの各コマンドを使います。
RIPの詳細は「IPルーティング」/「経路制御（RIP）」をご覧ください。
router rip network 172.16.0.0/24 network 192.168.10.0/24 passive-interface vlan1

トラフィックシェーピングのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

ここでは、本社側ネットワークを表す「lan.center」、本社サーバーを表す「lan.center.server」、支社側ネットワークを表す「lan.base」という3つのエンティティーを定義します。
これには、zone、network、ip subnet、host、ip addressの各コマンドを使います。

zone lan network base ip subnet 192.168.20.0/24 interface eth1 network center ip subnet 172.16.0.0/24 interface eth1 ip subnet 192.168.10.0/24 interface vlan1 host server ip address 192.168.10.254

トラフィックシェーピングの設定を行います。
これにはtraffic-shaping、shaping enable、virtual-bandwidth interface、ruleの各コマンドを使います。

・virtual-bandwidth - WANポート（eth1）の帯域を10Mbpsに設定（仮想帯域）
・rule 10 - 本社サーバーから支社側への通信に対し1Mbpsの帯域を確保し、帯域上限を10Mbps、優先度を6（下から2番目）に設定
・rule 20 - 本社サーバーを除く本社側から支社側への通信に対し、帯域上限を10Mbpsに設定

トラフィックシェーピングの詳細は「トラフィック制御」/「トラフィックシェーピング」をご覧ください。

traffic-shaping shaping enable virtual-bandwidth interface eth1 rate 10000 rule 10 match any from lan.center.server to lan.base rate 1000 max 10000 priority 6 rule 20 match any from lan.center to lan.base rate 1 max 10000

以上で設定は完了です。
end

ルーターBの設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
no spanning-tree rstp enable
WANポートeth1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。
interface eth1 ip address 172.16.0.2/24
LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。
interface vlan1 ip address 192.168.20.1/24
経路制御プロトコルRIPの設定を行います。
これには、router rip、network、passive-interfaceの各コマンドを使います。
RIPの詳細は「IPルーティング」/「経路制御（RIP）」をご覧ください。
router rip network 172.16.0.0/24 network 192.168.20.0/24 passive-interface vlan1

zone lan network base ip subnet 192.168.20.0/24 interface vlan1 network center ip subnet 172.16.0.0/24 interface eth1 ip subnet 192.168.10.0/24 interface eth1 host server ip address 192.168.10.254

トラフィックシェーピングの設定を行います。
これにはtraffic-shaping、shaping enable、virtual-bandwidth interface、ruleの各コマンドを使います。

・virtual-bandwidth - WANポート（eth1）の帯域を10Mbpsに設定（仮想帯域）
・rule 10 - 支社側から本社サーバーへの通信に対し1Mbpsの帯域を確保し、帯域上限を10Mbps、優先度を6（下から2番目）に設定
・rule 20 - 支社側から本社サーバーを除く本社側への通信に対し、帯域上限を10Mbpsに設定

トラフィックシェーピングの詳細は「トラフィック制御」/「トラフィックシェーピング」をご覧ください。

traffic-shaping shaping enable virtual-bandwidth interface eth1 rate 10000 rule 10 match any from lan.base to lan.center.server rate 1000 max 10000 priority 6 rule 20 match any from lan.base to lan.center rate 1 max 10000

以上で設定は完了です。
end

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓ Building configuration... [OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓ Building configuration... [OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ルーターAのコンフィグ

! no spanning-tree rstp enable ! interface eth1 ip address 172.16.0.1/24 ! interface vlan1 ip address 192.168.10.1/24 ! router rip network 172.16.0.0/24 network 192.168.10.0/24 passive-interface vlan1 ! zone lan network base ip subnet 192.168.20.0/24 interface eth1 network center ip subnet 172.16.0.0/24 interface eth1 ip subnet 192.168.10.0/24 interface vlan1 host server ip address 192.168.10.254 ! traffic-shaping shaping enable virtual-bandwidth interface eth1 rate 10000 rule 10 match any from lan.center.server to lan.base rate 1000 max 10000 priority 6 rule 20 match any from lan.center to lan.base rate 1 max 10000 ! end

ルーターBのコンフィグ

! no spanning-tree rstp enable ! interface eth1 ip address 172.16.0.2/24 ! interface vlan1 ip address 192.168.20.1/24 ! router rip network 172.16.0.0/24 network 192.168.20.0/24 passive-interface vlan1 ! zone lan network base ip subnet 192.168.20.0/24 interface vlan1 network center ip subnet 172.16.0.0/24 interface eth1 ip subnet 192.168.10.0/24 interface eth1 host server ip address 192.168.10.254 ! traffic-shaping shaping enable virtual-bandwidth interface eth1 rate 10000 rule 10 match any from lan.base to lan.center.server rate 1000 max 10000 priority 6 rule 20 match any from lan.base to lan.center rate 1 max 10000 ! end

PN: 613-002107 Rev.F
