CentreCOM AR570S 設定例集 2.9 #192

アプリケーションディテクションシステム(P2P Filter)

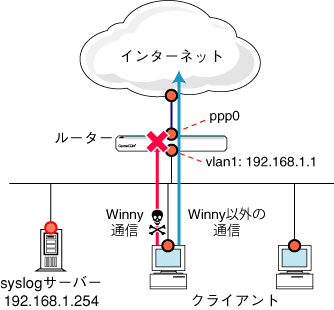

WAN側およびLAN側からのWinny通信を検知/破棄できるようにするアプリケーションディテクションシステム(P2P Filter)の設定例です。この例ではPPPoE による端末型インターネット接続環境を例としています。

Note - 本機能で検知できるP2P通信は、Winny Ver 2.0 β7.0です。

ISPからは次の情報を提供されているものとします。

表 1:ISPから提供された情報
PPPユーザー名 user@isp
PPPパスワード isppasswd
PPPoEサービス名 指定なし
IPアドレス グローバルアドレス1個(動的割り当て)
DNSサーバー 接続時に通知される

ルーターには、次のような方針で設定を行います。

以下、ルーターの基本設定についてまとめます。

表 2:ルーターの基本設定
WAN側物理インターフェース eth0
WAN側(ppp0)IPアドレス 接続時にISPから取得する
LAN側(vlan1)IPアドレス 192.168.1.1/24



ルーターの設定


  1. WAN側Ethernetインターフェース(eth0)上にPPPインターフェースを作成します。「OVER=eth0-XXXX」の「XXXX」の部分には、ISPから通知されたPPPoEの「サービス名」を記述します。ISPから指定がない場合は、どのサービス名タグでも受け入れられるよう、「ANY」を設定します。


  2. ISPから通知されたPPPユーザー名とパスワードを指定し、接続時にIPアドレス割り当ての要求を行うように設定します。LQRはオフにし、代わりにLCP Echoパケットを使ってPPPリンクの状態を監視するようにします。また、ISDN向けの機能であるBAPはオフにします。


  3. IPモジュールを有効にします。


  4. IPCPネゴシエーションで与えられたIPアドレスをPPPインターフェースで使用するように設定します。


  5. LAN側(vlan1)インターフェースにIPアドレスを設定します。


  6. WAN側(ppp0)インターフェースにIPアドレス「0.0.0.0」を設定します。ISPとの接続が確立するまで、IPアドレスは確定しません。


  7. デフォルトルートを設定します。


  8. DNSリレー機能を有効にします。


  9. DNSリレーの中継先を指定します。通常、中継先にはDNSサーバーのアドレスを指定しますが、IPCPによりアドレスを取得するまでは不明であるため、ここではインターフェース名を指定します。


  10. ファイアウォール機能を有効にします。


  11. ファイアウォールの動作を規定するファイアウォールポリシー「net」を作成します。


  12. ICMPパケットはPing(Echo/Echo Reply)と到達不可能(Unreachable)のみ双方向で許可します。


    Note - デフォルト設定では、ICMPはファイアウォールを通過できません。

  13. ルーターのidentプロキシー機能を無効にし、外部のメール(SMTP)サーバーなどからのident要求に対して、ただちにTCP RSTを返すよう設定します。


  14. ファイアウォールポリシーの適用対象となるインターフェースを指定します。

  15. LAN側ネットワークに接続されているすべてのコンピューターがENAT機能を使用できるよう設定します。グローバルアドレスには、ppp0のIPアドレスを使用します。


  16. Winny通信を遮断します。

    Note - Winny通信を遮断せず検知のみとする場合はACTION=notifyと設定します。

  17. ログ出力先のsyslogサーバーを指定します。


  18. 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。


メモ

■ アプリケーションディテクションシステムは、有効にする前からすでに作成されてしまっているWinnyセッションに対しては機能しません。全てのセッションに対してチェックをかけたい場合には、設定後に一度再起動してください。

まとめ

ルーターのコンフィグ [テキスト版]
CREATE PPP=0 OVER=eth0-ANY
SET PPP=0 OVER=eth0-ANY BAP=OFF IPREQUEST=ON USER=user@isp PASSWORD=isppasswd LQR=OFF ECHO=ON
ENABLE IP
ENABLE IP REMOTEASSIGN
ADD IP INT=vlan1 IP=192.168.1.1 MASK=255.255.255.0
ADD IP INT=ppp0 IP=0.0.0.0
ADD IP ROUTE=0.0.0.0 INT=ppp0 NEXTHOP=0.0.0.0
ENABLE IP DNSRELAY
SET IP DNSRELAY INT=ppp0
ENABLE FIREWALL
CREATE FIREWALL POLICY=net
ENABLE FIREWALL POLICY=net ICMP_F=PING,UNREACH
DISABLE FIREWALL POLICY=net IDENTPROXY
ADD FIREWALL POLICY=net INT=vlan1 TYPE=PRIVATE
ADD FIREWALL POLICY=net INT=ppp0 TYPE=PUBLIC
ADD FIREWALL POLICY=net NAT=ENHANCED INT=vlan1 GBLINT=ppp0
ENABLE FIREWALL POLICY=net P2PFILTER=WINNY ACTION=deny
CREATE LOG OUT=1 DEST=SYSLOG SERVER=192.168.1.254





CentreCOM AR570S 設定例集 2.9 #192

(C) 2006-2013 アライドテレシスホールディングス株式会社

PN: 613-000274 Rev.N
