PPPoEによる端末型インターネット接続（スタティックENAT）

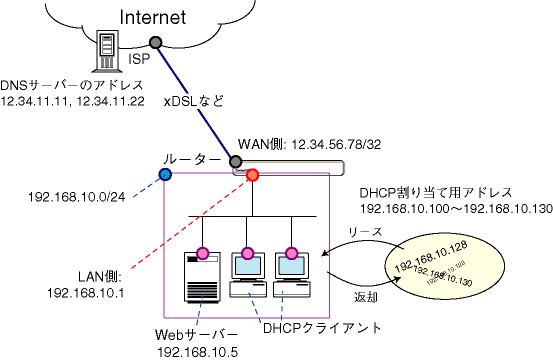

PPPoEを使ってインターネットサービスプロバイダー（ISP）に接続します。「ブロードバンド」系サービスプロバイダーの中には、ベストエフォート型ながらも、常時接続の性質を活かしてIPアドレスを1個固定的に割り当てるサービスが見られます。このようなサービスを利用すると、接続形態は端末型でも、固定アドレスの利点を活かしてサーバーの公開やVPNの構築が容易になります。この例では、ダイナミックENATで1個のアドレスを共用し、ファイアウォールで外部からの不正アクセスを防止しつつ、スタティックENATを利用してWebサーバーを外部に公開します。また、LAN側クライアントの設定を簡単にするため、DNSリレーとDHCPサーバーも利用します。

表 1：ISPから提供された情報

PPPユーザー名	user@isp
PPPパスワード	isppasswd
PPPoEサービス名	指定なし
IPアドレス	12.34.56.78/32（固定）
DNSサーバー	12.34.11.11、12.34.11.22

• ファイアウォールを利用して、外部からの不正アクセスを遮断しつつ、内部からは自由にインターネットへのアクセスができるようにします。


• ファイアウォールのダイナミックENAT機能を利用して、LAN側ネットワークのプライベートIPアドレスを、ISPから与えられたグローバルIPアドレスに変換します。これにより、LANに接続された複数のコンピューターからインターネットへの同時アクセスが可能になります。


• ファイアウォールのスタティックENAT機能を利用して、ルーターの80番ポートに送られてきたTCPパケットをLAN側のWebサーバー（192.168.10.5）に転送します（ポート転送）。これにより、IPアドレスが1個であっても、サーバーを外部に公開することができます。


• ルーターをDHCPサーバーとして動作させ、LANに接続されたコンピューターにIPアドレス、サブネットマスク、デフォルトゲートウェイ、DNSサーバーアドレスの情報を提供します。


• ルーターのDNSリレー機能をオンにして、LAN側コンピューターからのDNSリクエストを、ISPのDNSサーバーに転送します。上記DHCPサーバーの設定により、LAN側コンピューターに対しては、DNSサーバーアドレスとしてルーター自身のIPアドレスを教えます。


表 2：ルーターの基本設定

WAN側物理インターフェース	eth1
WAN側（ppp0）IPアドレス	12.34.56.78/32（固定）
LAN側（eth0）IPアドレス	192.168.10.1/24
DHCPサーバー機能	有効

表 3：ルーターのDHCPサーバーの設定

DHCPポリシー名	BASE
使用期限	7200（秒）
サブネットマスク	255.255.255.0
デフォルトルート	192.168.10.1
DNSサーバー	192.168.10.1
DHCPレンジ名	LOCAL
提供するIPアドレスの範囲	192.168.10.100〜192.168.10.131（32個）

ルーターの設定

1. WAN側Ethernetインターフェース（eth1）上にPPPインターフェースを作成します。「OVER=eth1-XXXX」の「XXXX」の部分には、ISPから通知されたPPPoEの「サービス名」を記述します。ISPから指定がない場合は、どのサービス名タグでも受け入れられるよう、「ANY」を設定します。

   CREATE PPP=0 OVER=eth1-ANY ↓


2. ISPから通知されたPPPユーザー名とパスワードを指定します。LQRはオフにし、代わりにLCP Echoパケットを使ってPPPリンクの状態を監視するようにします。また、ISDN向けの機能であるBAPはオフにします。

   SET PPP=0 OVER=eth1-ANY USER=user@isp PASSWORD=isppasswd LQR=OFF BAP=OFF ECHO=ON ↓



   Note - ファームウェアバージョン2.6以降、「IDLE=OFF」（デフォルト）に設定されたPPPoEインターフェースでは、PPPoEセッションキープアライブ機能が働くため、リンクダウン時に自動的に再接続を試みます（リンクダウンを検出するため「ECHO=ON」の設定は必要）。そのため、以前のバージョンで使用していた自動再接続のためのインターフェーストリガーは必要なくなりました。ただし、トリガーの設定があっても問題はありません。以前の設定もそのまま使用できます。




   Note - バージョン2.6よりも前のファームウェアでPPPoEの自動再接続を行うにはインターフェーストリガーの設定が必要です。設定方法については、ご使用中のバージョンに対応したマニュアルをご覧ください。



3. IPモジュールを有効にします。

   ENABLE IP ↓


4. LAN側（eth0）インターフェースにIPアドレスを設定します。

   ADD IP INT=eth0 IP=192.168.10.1 MASK=255.255.255.0 ↓


5. WAN側（ppp0）インターフェースにISPから割り当てられたIPアドレスを設定します。

   ADD IP INT=ppp0 IP=12.34.56.78 MASK=255.255.255.255 ↓


6. デフォルトルートを設定します。

   ADD IP ROUTE=0.0.0.0 INT=ppp0 NEXTHOP=0.0.0.0 ↓


7. ISPから通知されたDNSサーバーのアドレスを設定します。

   ADD IP DNS PRIMARY=12.34.11.11 SECONDARY=12.34.11.22 ↓



8. DNSリレー機能を有効にします。

   ENABLE IP DNSRELAY ↓


9. ファイアウォール機能を有効にします。

   ENABLE FIREWALL ↓


10. ファイアウォールの動作を規定するファイアウォールポリシー「net」を作成します。

    CREATE FIREWALL POLICY=net ↓


11. ICMPパケットはPing（Echo/Echo Reply）と到達不可能（Unreachable）のみ双方向で許可します。

    ENABLE FIREWALL POLICY=net ICMP_F=PING,UNREACH ↓



    Note - デフォルト設定では、ICMPはファイアウォールを通過できません。



12. ルーターのidentプロキシー機能を無効にし、外部のメール（SMTP）サーバーなどからのident要求に対して、ただちにTCP RSTを返すよう設定します。

    DISABLE FIREWALL POLICY=net IDENTPROXY ↓


13. ファイアウォールポリシーの適用対象となるインターフェースを指定します。


    • LAN側インターフェース（eth0）をPRIVATE（内部）に設定します。

      ADD FIREWALL POLICY=net INT=eth0 TYPE=PRIVATE ↓


    • WAN側インターフェース（ppp0）をPUBLIC（外部）に設定します。

      ADD FIREWALL POLICY=net INT=ppp0 TYPE=PUBLIC ↓



14. LAN側ネットワークに接続されているすべてのコンピューターがENAT機能を使用できるよう設定します。グローバルアドレスには、ppp0のIPアドレスを使用します。

    ADD FIREWALL POLICY=net NAT=ENHANCED INT=eth0 GBLINT=ppp0 ↓


15. ルーターのWAN側のインターフェース（ppp0）の80番ポート宛に送られたTCPパケットを、LAN側のWebサーバー（192.168.10.5）に転送するスタティックENATの設定を行います。

    ADD FIREWALL POLICY=net RULE=1 AC=ALLOW INT=ppp0 PROTO=TCP GBLIP=12.34.56.78 GBLPORT=80 IP=192.168.10.5 PORT=80 ↓


16. LAN側PCのためにDHCPサーバー機能を有効にします。

    ENABLE DHCP ↓


17. DHCPポリシー「BASE」を作成します。IPアドレスの使用期限は7,200秒（2時間）とします。

    CREATE DHCP POLICY=BASE LEASETIME=7200 ↓


18. DHCPクライアントに提供する情報を設定します。ここでは、DNSサーバーアドレスとして、ルーターのLAN側インターフェースのIPアドレスを指定しています。

    ADD DHCP POLICY=BASE SUBNET=255.255.255.0 ROUTER=192.168.10.1 DNSSERVER=192.168.10.1 ↓


19. DHCPクライアントに提供するIPアドレスの範囲を設定します。

    CREATE DHCP RANGE=LOCAL POLICY=BASE IP=192.168.10.100 NUMBER=32 ↓


20. 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。

    CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓


メモ

• セッションを切断するには、次のコマンドでPPPインターフェースをディセーブルにします。

  DISABLE PPP=0 ↓


• 再接続するには次のコマンドでPPPインターフェースをイネーブルにします。

  ENABLE PPP=0 ↓

ENABLE FIREWALL POLICY=net LOG=DENY ↓

SHOW LOG TYPE=FIRE ↓

ADD IP FILTER=0 SO=0.0.0.0 PROTO=ICMP ICMPTYPE=ECHO LOG=HEADER ACTION=EXCLUDE ↓
ADD IP FILTER=0 SO=0.0.0.0 ACTION=INCLUDE ↓
SET IP INT=ppp0 FILTER=0 ↓


SHOW LOG TYPE=IPFIL ↓

まとめ

ルーターのコンフィグ [テキスト版]

CREATE PPP=0 OVER=eth1-ANY ↓ SET PPP=0 OVER=eth1-ANY USER=user@isp PASSWORD=isppasswd LQR=OFF BAP=OFF ECHO=ON ↓ ENABLE IP ↓ ADD IP INT=eth0 IP=192.168.10.1 MASK=255.255.255.0 ↓ ADD IP INT=ppp0 IP=12.34.56.78 MASK=255.255.255.255 ↓ ADD IP ROUTE=0.0.0.0 INT=ppp0 NEXTHOP=0.0.0.0 ↓ ADD IP DNS PRIMARY=12.34.11.11 SECONDARY=12.34.11.22 ↓ ENABLE IP DNSRELAY ↓ ENABLE FIREWALL ↓ CREATE FIREWALL POLICY=net ↓ ENABLE FIREWALL POLICY=net ICMP_F=PING,UNREACH ↓ DISABLE FIREWALL POLICY=net IDENTPROXY ↓ ADD FIREWALL POLICY=net INT=eth0 TYPE=PRIVATE ↓ ADD FIREWALL POLICY=net INT=ppp0 TYPE=PUBLIC ↓ ADD FIREWALL POLICY=net NAT=ENHANCED INT=eth0 GBLINT=ppp0 ↓ ADD FIREWALL POLICY=net RULE=1 AC=ALLOW INT=ppp0 PROTO=TCP GBLIP=12.34.56.78 GBLPORT=80 IP=192.168.10.5 PORT=80 ↓ ENABLE DHCP ↓ CREATE DHCP POLICY=BASE LEASETIME=7200 ↓ ADD DHCP POLICY=BASE SUBNET=255.255.255.0 ROUTER=192.168.10.1 DNSSERVER=192.168.10.1 ↓ CREATE DHCP RANGE=LOCAL POLICY=BASE IP=192.168.10.100 NUMBER=32 ↓
