無線LANコントローラー（AWC対応） / 概要

• ローカルAP（本製品自身）

  • CLI - 「無線機能」の章に掲載されているコマンドを使います。

  • GUI - 「無線設定」画面を使います。



• リモートAP（本製品以外）

  • CLI - 「無線LANコントローラー（AWC対応）」の章に掲載されているコマンドを使います。

  • GUI - 「無線管理」画面を使います。


Note

ローカルAP用とリモートAP用の無線関連コマンドは実際には共通ですが、ローカルAPを設定するときとリモートAPを設定するときでサポートされるオプションや注意事項が異なるものがあるため、前記のとおり掲載する章を分けたうえでローカルAP用のコマンドにはコマンド名の末尾に (local) を付けて区別しています。
例：

• vap(local)コマンド（APプロファイル・無線モード） - ローカルAP設定用（「無線機能」章に掲載）

• vapコマンド（APプロファイル・無線モード） - リモートAP設定用（「無線LANコントローラー（AWC対応）」章に掲載）


Note

無線APを管理する場合は、原則として無線APの初期化を行ってから管理するようにしてください。管理前に設定可能な項目については「APに対する操作と状態の確認」をご参照ください。

管理対象アクセスポイント

Note

無線クライアントの接続/切断等の情報をログ出力したい場合、log(filter)コマンドでcwmdプログラムに対してinformationalレベルのログフィルターを追加してください。

Note

AT-TQ6602のバージョン7.0.0-1.1では、チャンネルを指定して運用してください。設定方法の詳細は「無線LANコントローラー（AWC対応）」/「AP個別設定（AP登録）」のchannelコマンドをご覧ください。

Note

AT-TQ6602のバージョン7.0.0-1.3で、AWC配下にてAWC計算機能を使う場合は、AT-TQ6602と他APの混在環境は未サポートとなります。混在環境の場合、AT-TQ6602はチャンネルを指定して運用してください。また、AWC計算結果適用時、送信出力のみが変更されるパターンでもAPは接続している無線端末の切断を行います。

Note

AT-TQ7613、AT-TQ7403、AT-TQ6702 GEN2、AT-TQm6702 GEN2、AT-TQ6602 GEN2、AT-TQm6602 GEN2、AT-TQ6403 GEN2、AT-TQm6403 GEN2、AT-TQ3403、AT-TQm3403を無線LANコントローラーで管理している場合、管理下APに対して設定適用を行うとAP側で有線インターフェースの再起動を実行するため、APを接続しているポートでリンクダウン/アップを検出しますのでご注意ください。

管理可能数とライセンス

• 無線アクセスポイント（リモートAP）
  50台（ライセンス不要）


  Note

  ローカルAP（本製品自身）は含みません。



• 無線クライアント
  2000台


  Note

  ローカルAP（本製品自身）による管理台数40台は含みません。

設定要素

• 全体設定
  無線LANコントローラーの有効・無効、管理IPアドレス、不正AP検出機能の有効無効を制御します。


• セキュリティー設定
  個々の無線ネットワークやWDS接続に適用するセキュリティー設定を定義する要素で、無線ネットワーク設定やWDS接続設定から参照されます。
  具体的には、WEP/WPAパーソナル/WPAエンタープライズなどのセキュリティー方式や、セキュリティーキー（WEP/WPAパーソナル）、RADIUSサーバー（WPAエンタープライズ）などを指定します。


• MACフィルター
  無線LANコントローラー管理下の各APでMACアドレスフィルタリング（MACフィルタリング）を行うときに参照するMACアドレスリストです。
  AP共通設定（APプロファイル）から参照されます。使用方法については「無線LANコントローラー（AWC対応）」/「MACフィルター」をご覧ください。


• 無線ネットワーク設定
  各無線ネットワークの設定を定義する要素で、AP共通設定（APプロファイル）から参照されます。また、セキュリティー設定を参照します。
  具体的には、SSIDやVLAN、セキュリティー方式などを指定します。


• キャプティブポータル
  キャプティブポータル（Web認証）の設定を行うための要素で、無線ネットワーク設定の一部として作成します。使用方法については「無線LANコントローラー（AWC対応）」/「キャプティブポータル」をご覧ください。


• AP共通設定（APプロファイル）
  各APに設定すべき項目のうち、複数APに共通して適用可能な項目をくくりだして定義する要素です。
  具体的には製品シリーズ、ハードウェア構成、無線モード（プロトコル）、所属先無線ネットワークなどを指定します。
  たとえば、同じ無線ネットワークに配置する同一ハードウェア構成のAPには基本的に同じ設定を行うことになるため、共通のAPプロファイルが効果を発揮します。
  なお、設定対象のAPが1台であってもAPプロファイルの作成は必要です。
  APを無線LANコントローラーの管理対象として登録する際には、APのIP/MACアドレスとともにAPプロファイルを指定することで基本的な設定を適用します。
  すなわち、APプロファイルはAP個別設定（AP登録）から参照されます。また、APプロファイルからは、VAP（バーチャルAP）ごとに無線ネットワーク設定を参照します。


• AP個別設定（AP登録）
  無線LANコントローラーの管理対象とする個々のAPを登録するための要素です。個々の管理下APを示すためにも使います。
  具体的にはIPアドレス、MACアドレス、適用するAP共通設定（APプロファイル）などを指定します。
  送信出力や使用チャンネルなどの設定を特定のAPだけを対象に実行することもできます。
  AP登録からはAPプロファイルを参照します。また、WDS接続設定から参照されます。


• WDS接続設定
  管理下APが構築するWDS接続（無線ブリッジ）の設定を定義する要素で、AP個別設定（AP登録）とセキュリティー設定を参照します。


• タスク設定
  スケジュールにもとづいて自動実行するオペレーションを定義する要素です。
  管理下APへの設定適用、ファームウェア更新、AWC計算の実行と計算結果の適用をスケジュールすることができます。


基本設定（クイックツアー）

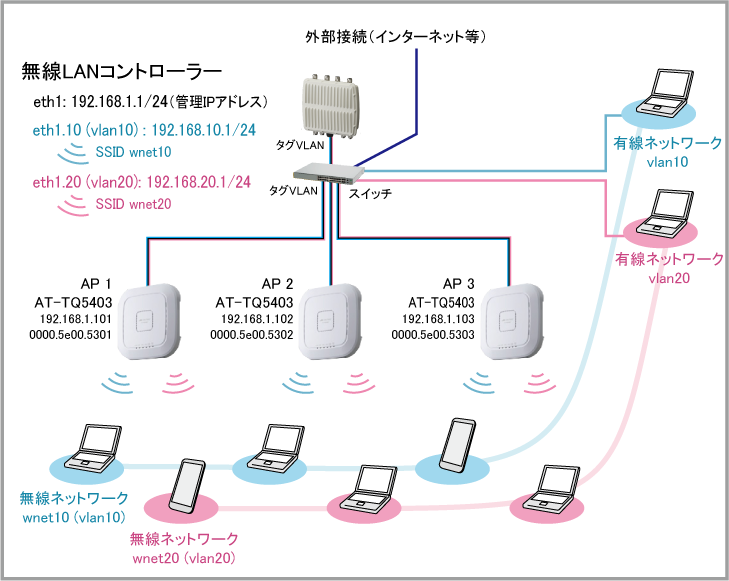

構成例

• 無線LANコントローラー（本製品）、スイッチの有線ネットワーク設定（VLAN、IPアドレス、NTP、DHCPサーバー、インターネット接続、ファイアウォールなど）。

• 無線APのIPアドレス設定（無線AP単独で実施）


Note

ファイアウォール併用時は、無線LANコントローラー・管理下AP間の通信が遮断されないようにご注意ください。許可ルールが必要な場合は、無線LANコントローラー・管理下AP間の通信を表す事前定義済みアプリケーション「awc」を使用すると便利です。

Note

後述するAWC（Autonomous Wave Control）機能を使用するためには、管理下APでNTPクライアント機能を有効にしておく必要がありますが、その場合デフォルトでは無線LANコントローラーの管理IPアドレスをNTPサーバーとみなして時刻同期するため、本製品がNTPサーバーとして動作するよう設定しておく必要があります。そのためにはntp serverコマンドで他のNTPサーバーに同期するよう設定するか、あるいはntp masterコマンドで単独のNTPサーバーとして動作させます。

Note

無線AP単独でのIPアドレス設定については、各APのリファレンスマニュアルをご参照ください。

設定の流れ

1. 無線LANコントローラー機能の有効化（全体設定）
   無線LANコントローラーの管理IPアドレスを指定し、同機能を有効化します。


2. セキュリティー設定の作成
   無線ネットワークごとにセキュリティー方式やキーを定義します（例：WPAパーソナルでキーはxxxx）。


3. 無線ネットワーク設定の作成 → セキュリティー設定を指定
   無線ネットワークごとにSSID、VLAN、セキュリティーなどを定義します。


4. AP共通設定（APプロファイル）の作成 → VAPごとに無線ネットワーク設定を指定
   同一製品シリーズ、同一ネットワークのAP単位で、無線モード、所属先無線ネットワークなどを定義します（例：無線1では802.11b/g/nでwnet10所属、無線2は802.11a/n/acでwnet10所属）。VAP（バーチャルAP。マルチSSID）により複数の無線ネットワークに所属させることも可能です。


5. 無線APの登録（AP個別設定） → AP共通設定（APプロファイル）を指定
   AP単位で、適用するAP共通設定（APプロファイル）や送信出力、使用チャンネルなどの個別設定を行います。


6. AWCのスケジュール設定（タスク設定）
   AWC計算のスケジュールや設定適用のタイミングなどを設定します。


無線LANコントローラー機能の有効化（全体設定）

1. 無線LANコントローラー機能の全体設定を行うため、グローバルコンフィグモードからwirelessコマンドを実行して無線LANコントローラーモードに入ります。


   awplus(config)# wireless ↓




2. 同モードのmanagement addressコマンドで無線LANコントローラーの管理IPアドレス（APとの通信に使用するIPアドレス）を指定します。
   管理IPアドレスには、本製品のインターフェースに設定されているIPアドレスの中で、APとの通信が可能なアドレスを指定してください。


   awplus(config-wireless)# management address 192.168.1.1 ↓




3. enableコマンドで無線LANコントローラー機能を有効にします。


   awplus(config-wireless)# enable ↓


awplus> show wireless ↓
Wireless Controller Mode ........ Enable
Management IP Address ........... 192.168.1.1
Rogue AP Detection .............. Enable

セキュリティー設定の作成

• WEP: security mode wepコマンド（無線LANコントローラーモード）

• WPAパーソナル: security mode wpa-personalコマンド（無線LANコントローラーモード）

• WPAエンタープライズ: security mode wpa-enterpriseコマンド（無線LANコントローラーモード）


1. 無線ネットワーク「wnet10」（ID=10）ではWPAパーソナルを使うため、security mode wpa-personalコマンドを実行してWPAパーソナル設定モードに入ります。ここではわかりやすさのため、セキュリティー設定番号は無線ネットワーク番号と同じ「10」としています。


   awplus(config-wireless)# security 10 mode wpa-personal ↓




2. keyコマンドでセキュリティーキーを指定します。


   awplus(config-wireless-sec-wpa-psnl)# key passphrase_for_wnet10 ↓
   awplus(config-wireless-sec-wpa-psnl)# exit ↓




3. 同様にして無線ネットワーク「wnet20」（ID=20）用のセキュリティー設定「20」を作成します。


   awplus(config-wireless)# security 20 mode wpa-personal ↓
   awplus(config-wireless-sec-wpa-psnl)# key passphrase_for_wnet20 ↓
   awplus(config-wireless-sec-wpa-psnl)# exit ↓


awplus> show wireless security brief ↓
ID    Mode           Assigned cnt.
----- -------------- -------------
10    wpa-personal    1
20    wpa-personal    1

無線ネットワーク設定の作成

1. networkコマンドで無線ネットワーク「wnet10」（ID=10）の設定を作成し、同設定を編集するための無線ネットワークモードに入ります。


   awplus(config-wireless)# network 10 ↓




2. ssidコマンドでSSIDを指定します。


   awplus(config-wireless-network)# ssid wnet10 ↓




3. vlanコマンドで所属VLANを指定します。


   awplus(config-wireless-network)# vlan 10 ↓




4. securityコマンドでセキュリティーを指定します。ここで指定するのは、前の手順で作成済みのセキュリティー設定番号です。


   awplus(config-wireless-network)# security 10 ↓
   awplus(config-wireless-network)# exit ↓




5. 同様にして無線ネットワーク「wnet20」（ID=20）の設定を作成します。


   awplus(config-wireless)# network 20 ↓
   awplus(config-wireless-network)# ssid wnet20 ↓
   awplus(config-wireless-network)# vlan 20 ↓
   awplus(config-wireless-network)# security 20 ↓
   awplus(config-wireless-network)# exit ↓


awplus> show wireless network brief ↓
ID    VLAN SSID                             Hide  Sec ID MAC-Auth Web-Auth
----- ---- -------------------------------- ----- ------ -------- --------
   10   10 wnet10                               -     10        -        -
   20   20 wnet20                               -     20        -        -

AP共通設定（APプロファイル）の作成

1. ap-profileコマンドでAP「1」,「2」,「3」（AT-TQ5403）に適用するためのAPプロファイル「1」を作成し、同プロファイルの内容を編集するためのAPプロファイルモードに入ります。


   awplus(config-wireless)# ap-profile 1 ↓




2. hwtypeコマンドでAPプロファイルの適用対象機種を指定します。
   本設定例ではAT-TQ5403を使用しているため、次のように設定します。
   他の機種を指定する方法については、hwtypeコマンドのページをご参照ください。


   awplus(config-wireless-ap-prof)# hwtype at-tq5403 ↓




3. radioコマンドで無線インターフェース「1」（2.4GHz帯）を指定し、同インターフェースの設定を行うためのAPプロファイル・無線モードに入ります。


   awplus(config-wireless-ap-prof)# radio 1 ↓




4. enableコマンドで無線電波の送受信を有効にします。


   awplus(config-wireless-ap-prof-radio)# enable ↓




5. vapコマンドで所属先の無線ネットワークを指定します。
   VAPはバーチャルAPの略ですが、マルチSSIDとも呼ばれ、1つの無線インターフェース上に複数の無線ネットワーク（SSID）を作成することのできる機能です。
   1つの無線インターフェースには0～7の8個のVAPを作成して、それぞれを異なる無線ネットワークに所属させることが可能です。
   本例では各APを無線ネットワーク「wnet10」と「wnet20」に所属させるため、各無線インターフェース上に2つずつVAPを設定します。VAP番号は「0」「1」を使うものとします。


   awplus(config-wireless-ap-prof-radio)# vap 0 network 10 ↓
   awplus(config-wireless-ap-prof-radio)# vap 1 network 20 ↓
   awplus(config-wireless-ap-prof-radio)# exit ↓


   Note

   各無線インターフェースにおいては必ずVAP「0」を設定する必要があります。



6. 同様に無線インターフェース「2」（5GHz帯）の設定を行います。


   awplus(config-wireless-ap-prof)# radio 2 ↓
   awplus(config-wireless-ap-prof-radio)# enable ↓
   awplus(config-wireless-ap-prof-radio)# vap 0 network 10 ↓
   awplus(config-wireless-ap-prof-radio)# vap 1 network 20 ↓
   awplus(config-wireless-ap-prof-radio)# exit ↓


awplus> show wireless ap-profile brief ↓
ID    Description                      HWTYPE         Radio 1 Radio 2 Radio 3
----- -------------------------------- -------------- ------- ------- -------
    1 TQ5403                           at-tq5403      Enable  Enable  Disable

APの登録（AP個別設定）

1. apコマンドでAP「1」を登録するためのAP登録モードに入ります。


   awplus(config-wireless)# ap 1 ↓




2. ip-addressコマンドとmac-addressコマンドでAP「1」のIPアドレスとMACアドレスを指定します。


   awplus(config-wireless-ap)# ip-address 192.168.1.101 ↓
   awplus(config-wireless-ap)# mac-address 0000.5e00.5301 ↓




3. profileコマンドでAP「1」に適用するAP共通設定（APプロファイル）を指定します。


   awplus(config-wireless-ap)# profile 1 ↓




4. enableコマンドでAP「1」の登録を有効にします。


   awplus(config-wireless-ap)# enable ↓


5. 同様にしてAP「2」「3」を登録します。


   awplus(config-wireless)# ap 2 ↓
   awplus(config-wireless-ap)# ip-address 192.168.1.102 ↓
   awplus(config-wireless-ap)# mac-address 0000.5e00.5302 ↓
   awplus(config-wireless-ap)# profile 1 ↓
   awplus(config-wireless-ap)# enable ↓
   awplus(config-wireless-ap)# exit ↓

   awplus(config-wireless)# ap 3 ↓
   awplus(config-wireless-ap)# ip-address 192.168.1.103 ↓
   awplus(config-wireless-ap)# mac-address 0000.5e00.5303 ↓
   awplus(config-wireless-ap)# profile 1 ↓
   awplus(config-wireless-ap)# enable ↓
   awplus(config-wireless-ap)# exit ↓


awplus> show wireless ap brief ↓
ID    Description Status  Prof  IP Address      MAC Address
----- ----------- ------- ----- --------------- --------------
    1             Enable      1 192.168.1.101   0000.5e00.5301
    2             Enable      1 192.168.1.102   0000.5e00.5302
    3             Enable      2 192.168.1.103   0000.5e00.5303

AWCのスケジュール設定（タスク設定）

• AWC計算: 周囲の環境から収集した情報にもとづき、管理下の各APにとって最適な送信出力とチャンネルを計算します。

• AWC計算結果の適用: 最新のAWC計算結果を管理下APの動作に反映します。すなわち、必要に応じて管理下APの送信出力、チャンネルを変更します。


  Note

  AWC計算結果の適用にともないAPの使用チャンネルが変更される場合、該当APに接続していた無線クライアントはいったん切断されます。
  ※送信出力のみが変更された場合は切断されません。


1. taskコマンドで毎日15:00にAWC計算を実行するためのタスク「1」を作成し、同タスクの内容を編集するためのタスク設定モードに入ります。


   awplus(config-wireless)# task 1 ↓




2. timeコマンドでタスクの実行時刻を指定します。


   awplus(config-wireless-task)# time 15:00 ↓




3. type power-channel apコマンドでタスクで実行するオペレーションを指定します。
   「calculate」はすべての管理下APを対象にして、送信出力とチャンネルのAWC計算を実行することを示します。


   awplus(config-wireless-task)# type power-channel ap all calculate ↓




4. enableコマンドでタスクを有効にします。


   awplus(config-wireless-task)# enable ↓
   awplus(config-wireless-task)# exit ↓




5. 同様にして毎日3:00にAWC計算結果を適用するためのタスク「2」を作成します。
   type power-channel apコマンドで指定するオペレーション「apply」は、すべての管理下APに最新のAWC計算結果を適用することを示します。


   awplus(config-wireless)# task 2 ↓
   awplus(config-wireless-task)# time 03:00 ↓
   awplus(config-wireless-task)# type power-channel ap all apply ↓
   awplus(config-wireless-task)# enable ↓
   awplus(config-wireless-task)# exit ↓


awplus> show wireless task brief ↓

ID    Description      Day        Time  Type           AP
----- ---------------- ---------- ----- -------------- -------
1                      SMTWTFS    15:00 pwrchnl calc   all
2                      SMTWTFS    03:00 pwrchnl apply  all

Note

Web GUIによって作成されたAWC計算適用タスク（type power-channel apのapply）にはタスク設定番号「1000」が、AWC計算タスク（type power-channel apのcalculate）には「1001」が自動的に割り当てられますが、これらのタスク設定をCLIから変更しないでください。

APに対する操作と状態の確認

AP自身のWeb設定画面から変更可能な項目

• AT-TQ7613、AT-TQ7403、AT-TQ6702 GEN2、AT-TQm6702 GEN2、AT-TQ6702e GEN2、AT-TQ6602 GEN2、AT-TQm6602 GEN2、AT-TQ6602、AT-TQ6403 GEN2、AT-TQm6403 GEN2、AT-TQ5403、AT-TQm5403、AT-TQ5403e、AT-TQ3403、AT-TQm3403、AT-TQ1402、AT-TQm1402

  • 通信

  • Web

  • LLDP

  • ログ

  • ユーザー

  • VLAN設定

  • Link Aggregation設定（AT-TQ5403、AT-TQm5403）

  • 言語

  • クリックスルーページ用の利用規約

  • タイムゾーン


Note

上記項目以外の変更は行わないでください。

Note

管理下APのIPアドレスを変更した場合は、無線LANコントローラー側で設定した管理対象IPアドレスも変更してください。

Note

事前に、無線AP個別のWeb設定画面でユーザー名（管理者）、パスワードの変更を行う場合、無線AP個別設定に設定されたユーザー名、パスワードから変更しないでください。また、無線APをゲストノードとして認識させる場合、ユーザー名、パスワードは、AMFノードのゲストクラスに設定されたユーザー名、パスワードから変更しないでください。

Note

クリックスルーページ用の利用規約の設定方法については、「無線LANコントローラー（AWC対応）」/「キャプティブポータル」/「概要」を参照してください。

Note

AW+5.5.0-1.x以前からのバージョンアップ時にSNMPエージェントの設定をAP自身のWeb管理画面で行っている場合、SNMPエージェントの設定は無効にはなりませんが、再度、無線LANコントローラーからSNMPエージェントの設定を行ってください。

Note

AW+5.5.0-2.x以前からのバージョンアップ時にレガシーレートセットの設定をAP自身のWeb管理画面で行っている場合、バージョンアップ後、初期値に戻ります。そのため、再度、無線LANコントローラーからレガシーレートセットの設定を行ってください。

Note

AW+5.5.1-1.x以前からのバージョンアップ時に多重接続要求の設定をAP自身のWeb管理画面で行っている場合、バージョンアップ後、初期値に戻ります。そのため、再度、無線LANコントローラーから多重接続要求の設定を行ってください。

無線APとの通信に使用するプロトコル・ポート
