無線機能 / 概要
本製品は無線LANアクセスポイント（無線AP）としての機能（無線機能）を持っているほか、他の無線APを一元管理する機能（無線LANコントローラー機能）も備えています。ローカルAP（本製品自身）とリモートAP（本製品以外）の設定、管理には、それぞれ以下のユーザーインターフェースを使用してください。
本章ではローカルAPの設定、管理について説明します。リモートAPの設定、管理については、「無線LANコントローラー（AWC対応）」の章をご覧ください。
- ローカルAP（本製品自身）
- リモートAP（本製品以外）
- CLI - 「無線LANコントローラー（AWC対応）」の章に掲載されているコマンドを使います。
- GUI - 「無線管理」画面を使います。
- CLI - 「無線LANコントローラー（AWC対応）」の章に掲載されているコマンドを使います。
デフォルトの無線設定
スタートアップコンフィグが存在しない状態で起動した場合は、デフォルトで以下の無線設定が存在します。| 1 (2.4GHz) | 無効 | 0 (vap1.0) | 1 | allied24 | - | なし |
| 2 (5GHz) | 無効 | 0 (vap2.0) | 17 | allied5 | - | なし |
wireless network 1 ssid allied24 network 17 ssid allied5 ap-profile local radio 1 vap 0 network 1 radio 2 vap 0 network 17 ap local
基本設定
無線機能の設定は、CLIおよびWeb GUI（以下 GUI）から行えます。VAP間ルーティング

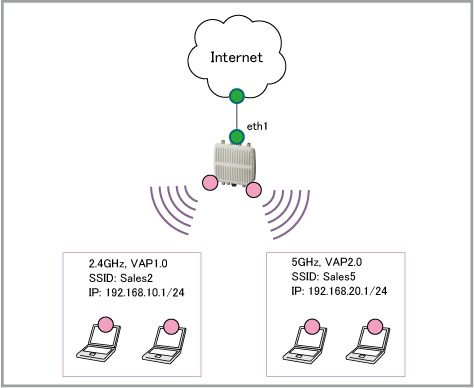

各VAPにIPアドレスを割り当て異なるセグメントで運用する構成例です。ここでは、次の構成を例にします。
| eth1 | （※1） | WAN側物理インターフェース |
| vap1.0 (2.4GHz) | 192.168.10.1 | 無線ネットワーク Sales2 はこのVAPに所属 |
| vap2.0 (5GHz) | 192.168.20.1 | 無線ネットワーク Sales5 はこのVAPに所属 |
| Sales2 | 1 | WPAパーソナル | WPA3 | CCMP(AES) | passphrase_for_sales2 |
| Sales5 | 17 | WPAパーソナル | WPA3 | CCMP(AES) | passphrase_for_sales5 |
- 無線機能の設定を行うため、wireless(local)コマンドで無線設定モードに入ります。
awplus(config)# wireless awplus(config-wireless)#
- 各VAPで使用するセキュリティー設定を作成します。
セキュリティー設定の詳細は「無線機能」/「セキュリティー設定」をご覧ください。
- WPAパーソナル用セキュリティー設定（security mode wpa-personal(local)）
- セキュリティーキー（key(local)）
- WPAバージョン（versions(local)）
awplus(config-wireless)# security 1 mode wpa-personal awplus(config-wireless-sec-wpa-psnl)# key passphrase_for_sales2 awplus(config-wireless-sec-wpa-psnl)# versions wpa3 awplus(config-wireless-sec-wpa-psnl)# exit awplus(config-wireless)# security 2 mode wpa-personal awplus(config-wireless-sec-wpa-psnl)# key passphrase_for_sales5 awplus(config-wireless-sec-wpa-psnl)# versions wpa3 awplus(config-wireless-sec-wpa-psnl)# exit
- WPAパーソナル用セキュリティー設定（security mode wpa-personal(local)）
- 各VAPで使用するネットワーク設定を作成します。
- ネットワーク設定（network(local)）
- SSID（ssid(local)）
- セキュリティー設定（security(local)）
awplus(config-wireless)# network 1 awplus(config-wireless-network)# ssid Sales2 awplus(config-wireless-network)# security 1 awplus(config-wireless-network)# exit awplus(config-wireless)# network 17 awplus(config-wireless-network)# ssid Sales5 awplus(config-wireless-network)# security 2 awplus(config-wireless-network)# exit
- ネットワーク設定（network(local)）
- 無線1/2に対して各種機能やVAPの設定を行います。
これには、ap-profile local(local)コマンドでAPプロファイルモードに移動してから、radio(local)コマンドで無線番号を指定して以下のコマンドを実行します。
- 無線の有効化（enable(local)）
- VAPの設定（vap(local)）
awplus(config-wireless)# ap-profile local awplus(config-wireless-ap-prof)# radio 1 awplus(config-wireless-ap-prof-radio)# enable awplus(config-wireless-ap-prof-radio)# vap 0 network 1 awplus(config-wireless-ap-prof-radio)# exit awplus(config-wireless-ap-prof)# radio 2 awplus(config-wireless-ap-prof-radio)# enable awplus(config-wireless-ap-prof-radio)# vap 0 network 17 awplus(config-wireless-ap-prof-radio)# exit
- 無線の有効化（enable(local)）
- 無線設定が完了したら特権EXECモードに移動し、wireless ap-configuration apply ap local(local)コマンドを実行して無線設定内容を適用します。
これにより、VAPインターフェース vap1.0、vap2.0が有効になります。
awplus(config-wireless-ap-prof)# end awplus# wireless ap-configuration apply ap local
- 無線適用が終わったら再度グローバルコンフィグモードに戻って設定を続けます。
awplus# configure terminal awplus(config)#
- 各VAPにそれぞれ別セグメントのIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
awplus(config)# interface vap1.0 awplus(config-if)# ip address 192.168.10.1/24 awplus(config-if)# exit awplus(config)# interface vap2.0 awplus(config-if)# ip address 192.168.20.1/24 awplus(config-if)# exit
VAP間ブリッジング

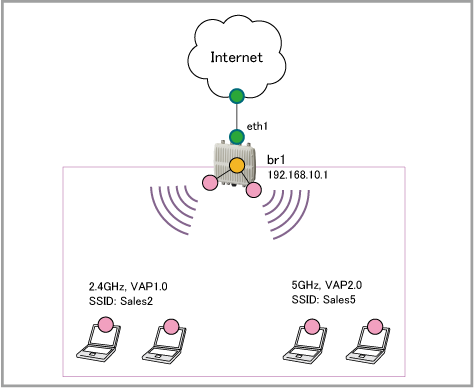

各VAPを同じブリッジに所属させ同じセグメントで運用する構成例です。ここでは、次の構成を例にします。
| eth1 | （※1） | WAN側物理インターフェース |
| vap1.0 (2.4GHz) | N/A | 無線ネットワーク Sales2 はこのVAPに所属 |
| vap2.0 (5GHz) | N/A | 無線ネットワーク Sales5 はこのVAPに所属 |
| br1 | 192.168.10.1 | VAP1.0、VAP2.0 が所属するソフトウェアブリッジ |
| Sales2 | 1 | WPAパーソナル | WPA3 | CCMP(AES) | passphrase_for_sales2 |
| Sales5 | 17 | WPAパーソナル | WPA3 | CCMP(AES) | passphrase_for_sales5 |
- 無線機能の設定を行うため、wireless(local)コマンドで無線設定モードに入ります。
awplus(config)# wireless awplus(config-wireless)#
- 各VAPで使用するセキュリティー設定を作成します。
セキュリティー設定の詳細は「無線機能」/「セキュリティー設定」をご覧ください。
- WPAパーソナル用セキュリティー設定（security mode wpa-personal(local)）
- セキュリティーキー（key(local)）
- WPAバージョン（versions(local)）
awplus(config-wireless)# security 1 mode wpa-personal awplus(config-wireless-sec-wpa-psnl)# key passphrase_for_sales2 awplus(config-wireless-sec-wpa-psnl)# versions wpa3 awplus(config-wireless-sec-wpa-psnl)# exit awplus(config-wireless)# security 2 mode wpa-personal awplus(config-wireless-sec-wpa-psnl)# key passphrase_for_sales5 awplus(config-wireless-sec-wpa-psnl)# versions wpa3 awplus(config-wireless-sec-wpa-psnl)# exit
- WPAパーソナル用セキュリティー設定（security mode wpa-personal(local)）
- 各VAPで使用するネットワーク設定を作成します。
- ネットワーク設定（network(local)）
- SSID（ssid(local)）
- セキュリティー設定（security(local)）
awplus(config-wireless)# network 1 awplus(config-wireless-network)# ssid Sales2 awplus(config-wireless-network)# security 1 awplus(config-wireless-network)# exit awplus(config-wireless)# network 17 awplus(config-wireless-network)# ssid Sales5 awplus(config-wireless-network)# security 2 awplus(config-wireless-network)# exit
- ネットワーク設定（network(local)）
- 無線1/2に対して各種機能やVAPの設定を行います。
これには、ap-profile local(local)コマンドでAPプロファイルモードに移動してから、radio(local)コマンドで無線番号を指定して以下のコマンドを実行します。
- 無線の有効化（enable(local)）
- VAPの設定（vap(local)）
awplus(config-wireless)# ap-profile local awplus(config-wireless-ap-prof)# radio 1 awplus(config-wireless-ap-prof-radio)# enable awplus(config-wireless-ap-prof-radio)# vap 0 network 1 awplus(config-wireless-ap-prof-radio)# exit awplus(config-wireless-ap-prof)# radio 2 awplus(config-wireless-ap-prof-radio)# enable awplus(config-wireless-ap-prof-radio)# vap 0 network 17 awplus(config-wireless-ap-prof-radio)# exit
- 無線の有効化（enable(local)）
- 無線設定が完了したら特権EXECモードに移動し、wireless ap-configuration apply ap local(local)コマンドを実行して無線設定内容を適用します。
これにより、VAPインターフェース vap1.0、vap2.0が有効になります。
awplus(config-wireless-ap-prof)# end awplus# wireless ap-configuration apply ap local
- 無線適用が終わったら再度グローバルコンフィグモードに戻って設定を続けます。
awplus# configure terminal awplus(config)#
- ソフトウェアブリッジ「1」を作成します。これにはbridgeコマンドを使います。
ブリッジングの詳細は「ブリッジング」/「一般設定」をご覧ください。
awplus(config)# bridge 1
- 各VAPをブリッジ「1」に割り当てます。これにはbridge-groupコマンドを使います。
awplus(config)# interface vap1.0 awplus(config-if)# bridge-group 1 awplus(config-if)# exit awplus(config)# interface vap2.0 awplus(config-if)# bridge-group 1 awplus(config-if)# exit
- ここで再び特権EXECモードに移動し、wireless ap-configuration apply ap local(local)コマンドを実行して無線設定内容を適用します。
awplus(config)# end awplus# wireless ap-configuration apply ap local
- 無線適用が終わったら再度グローバルコンフィグモードに戻って設定を続けます。
awplus# configure terminal awplus(config)#
- ブリッジ1（br1）にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
awplus(config)# interface br1 awplus(config-if)# ip address 192.168.10.1/24 awplus(config-if)# exit
ダイナミックVLAN

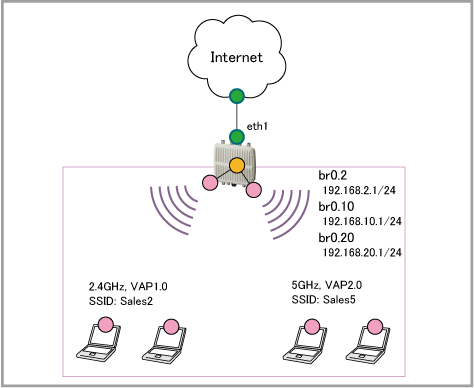

WPAエンタープライズ環境でダイナミックVLANを使用する構成例です。本例ではRADIUSサーバーとして、本製品内蔵のローカルRADIUSサーバーを使うものとします。
ここでは、次の構成を例にします。
| eth1 | （※1） | WAN側物理インターフェース |
| vap1.0 (2.4GHz) | N/A | 無線ネットワーク Sales2 はこのVAPに所属 |
| vap2.0 (5GHz) | N/A | 無線ネットワーク Sales5 はこのVAPに所属 |
| br0.2 | 192.168.2.1 | VLAN ID2のパケットを送受信するためのサブインターフェース |
| br0.10 | 192.168.10.1 | VLAN ID10のパケットを送受信するためのサブインターフェース |
| br0.20 | 192.168.20.1 | VLAN ID20のパケットを送受信するためのサブインターフェース |
| Sales2 | 1 | WPAエンタープライズ | WPA3 | CCMP(AES) |
| Sales5 | 17 | WPAエンタープライズ | WPA3 | CCMP(AES) |
| 2 | 固定 | 認証済み端末、VLAN情報なし |
| 10 | 動的（ダイナミックVLAN） | 認証済み端末、VLAN情報有り |
| 20 | 動的（ダイナミックVLAN） | 認証済み端末、VLAN情報有り |
- ローカルRADIUSサーバーを有効化して、NAS（RADIUSクライアント）とユーザーを登録します。
これには、radius-server local、server enable、nas、userの各コマンドを使います。
ローカルRADIUSサーバーの詳細は「運用・管理」/「RADIUSサーバー」をご覧ください。
awplus(config)# radius-server local awplus(config-radsrv)# server enable awplus(config-radsrv)# nas 127.0.0.1 key awplus-local-radius-server awplus(config-radsrv)# group vlan10users awplus(config-radsrv-group)# vlan 10 awplus(config-radsrv-group)# exit awplus(config-radsrv)# group vlan20users awplus(config-radsrv-group)# vlan 20 awplus(config-radsrv-group)# exit awplus(config-radsrv)# user userA password passwdA awplus(config-radsrv)# user userB password passwdB group vlan10users awplus(config-radsrv)# user userC password passwdC group vlan20users awplus(config-radsrv)# exit
- RADIUSクライアント機能が使用するRADIUSサーバーを登録します。これにはradius-server hostコマンドを使います。
ここでは、本製品内蔵のローカルRADIUSサーバーを指定しています。
RADIUSクライアント機能の詳細は「運用・管理」/「RADIUSクライアント」をご覧ください。
awplus(config)# radius-server host 127.0.0.1 key awplus-local-radius-server
- 無線機能の設定を行うため、wireless(local)コマンドで無線設定モードに入ります。
awplus(config)# wireless awplus(config-wireless)#
- 各VAPで使用するセキュリティー設定を作成します。
セキュリティー設定の詳細は「無線機能」/「セキュリティー設定」をご覧ください。
- WPAエンタープライズ用セキュリティー設定（security mode wpa-enterprise(local)）
- 認証用RADIUSサーバー（radius authentication group(local)）
- WPAバージョン（versions(local)）
awplus(config-wireless)# security 1 mode wpa-enterprise awplus(config-wireless-sec-wpa-ent)# versions wpa3 awplus(config-wireless-sec-wpa-ent)# radius authentication group radius awplus(config-wireless-sec-wpa-ent)# exit awplus(config-wireless)# security 2 mode wpa-enterprise awplus(config-wireless-sec-wpa-ent)# radius authentication group radius awplus(config-wireless-sec-wpa-ent)# versions wpa3 awplus(config-wireless-sec-wpa-ent)# exit
- WPAエンタープライズ用セキュリティー設定（security mode wpa-enterprise(local)）
- 各VAPで使用するネットワーク設定を作成します。
- ネットワーク設定（network(local)）
- SSID（ssid(local)）
- セキュリティー設定（security(local)）
- ダイナミックVLAN（dynamic-vlan enable(local)）
awplus(config-wireless)# network 1 awplus(config-wireless-network)# ssid Sales2 awplus(config-wireless-network)# security 1 awplus(config-wireless-network)# dynamic-vlan enable awplus(config-wireless-network)# exit awplus(config-wireless)# network 17 awplus(config-wireless-network)# ssid Sales5 awplus(config-wireless-network)# security 2 awplus(config-wireless-network)# dynamic-vlan enable awplus(config-wireless-network)# exit
- ネットワーク設定（network(local)）
- 無線1/2に対して各種機能やVAPの設定を行います。
これには、ap-profile local(local)コマンドでAPプロファイルモードに移動してから、radio(local)コマンドで無線番号を指定して以下のコマンドを実行します。
- 無線の有効化（enable(local)）
- VAPの設定（vap(local)）
awplus(config-wireless)# ap-profile local awplus(config-wireless-ap-prof)# radio 1 awplus(config-wireless-ap-prof-radio)# enable awplus(config-wireless-ap-prof-radio)# vap 0 network 1 awplus(config-wireless-ap-prof-radio)# exit awplus(config-wireless-ap-prof)# radio 2 awplus(config-wireless-ap-prof-radio)# enable awplus(config-wireless-ap-prof-radio)# vap 0 network 17 awplus(config-wireless-ap-prof-radio)# exit
- 無線の有効化（enable(local)）
- 無線設定が完了したら特権EXECモードに移動し、wireless ap-configuration apply ap local(local)コマンドを実行して無線設定内容を適用します。
これにより、VAPインターフェース vap1.0、vap2.0が有効になります。
awplus(config-wireless-ap-prof)# end awplus# wireless ap-configuration apply ap local
- 無線適用が終わったら再度グローバルコンフィグモードに戻って設定を続けます。
awplus# configure terminal awplus(config)#
- デフォルトで存在するVLAN対応ブリッジ「0」（br0）上に802.1Q Ethernetサブインターフェースbr0.2（VLAN ID 2）、br0.10（VLAN ID 10）、br0.20（VLAN ID 20）を作成します。これにはencapsulation dot1qコマンドを使います。
awplus(config)# interface br0 awplus(config-if)# encapsulation dot1q 2 awplus(config-if)# encapsulation dot1q 10 awplus(config-if)# encapsulation dot1q 20 awplus(config-if)# exit
- 各VAPをVLAN対応ブリッジ「0」に割り当てます。これにはbridge-groupコマンドを使います。
awplus(config)# interface vap1.0 awplus(config-if)# bridge-group 0 native vlan 2 awplus(config-if)# exit awplus(config)# interface vap2.0 awplus(config-if)# bridge-group 0 native vlan 2 awplus(config-if)# exit
- ここで再び特権EXECモードに移動し、wireless ap-configuration apply ap local(local)コマンドを実行して無線設定内容を適用します。
awplus(config)# end awplus# wireless ap-configuration apply ap local
- 無線適用が終わったら再度グローバルコンフィグモードに戻って設定を続けます。
awplus# configure terminal awplus(config)#
- VLAN対応ブリッジ「0」（br0）上の各サブインターフェースにIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
awplus(config)# interface br0.2 awplus(config-if)# ip address 192.168.2.1/24 awplus(config-if)# exit awplus(config)# interface br0.10 awplus(config-if)# ip address 192.168.10.1/24 awplus(config-if)# exit awplus(config)# interface br0.20 awplus(config-if)# ip address 192.168.20.1/24 awplus(config-if)# exit
