画面リファレンス / 資産管理

Note

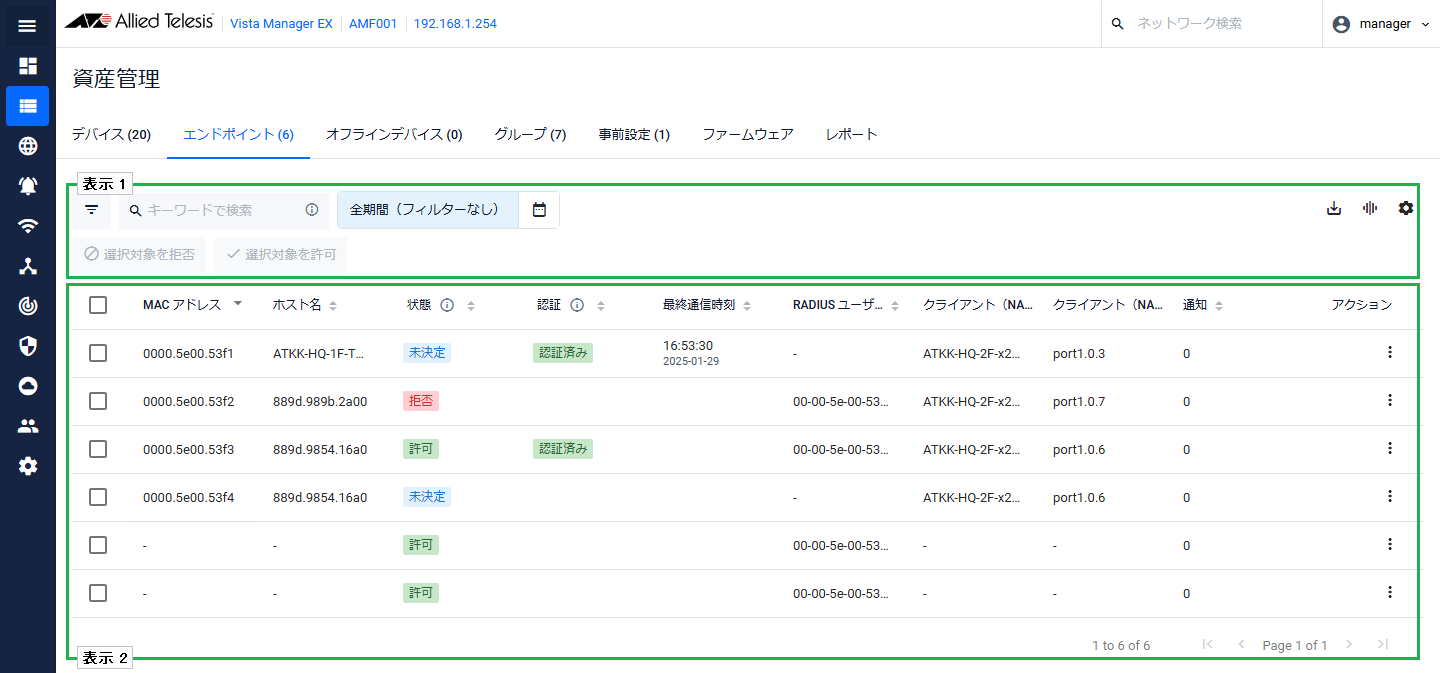

エンドポイントタブ、オフラインデバイスタブは、アカウントタイプが「管理者」に設定されたユーザーのログインセッションでのみ表示されます。

• デバイス名

• IPアドレス

• 親デバイス

• 状態

• 機種

• 異常

• シリアル番号

• ソフトウェアバージョン

• MACアドレス

• ベンダー

• ライセンス状態

• 探索元


Note

大文字小文字は区別しません。

Note

CSV出力機能により生成されたCSVファイルには、「列を管理」ボタンによる情報の表示状態にかかわらず、すべての情報が含まれます。

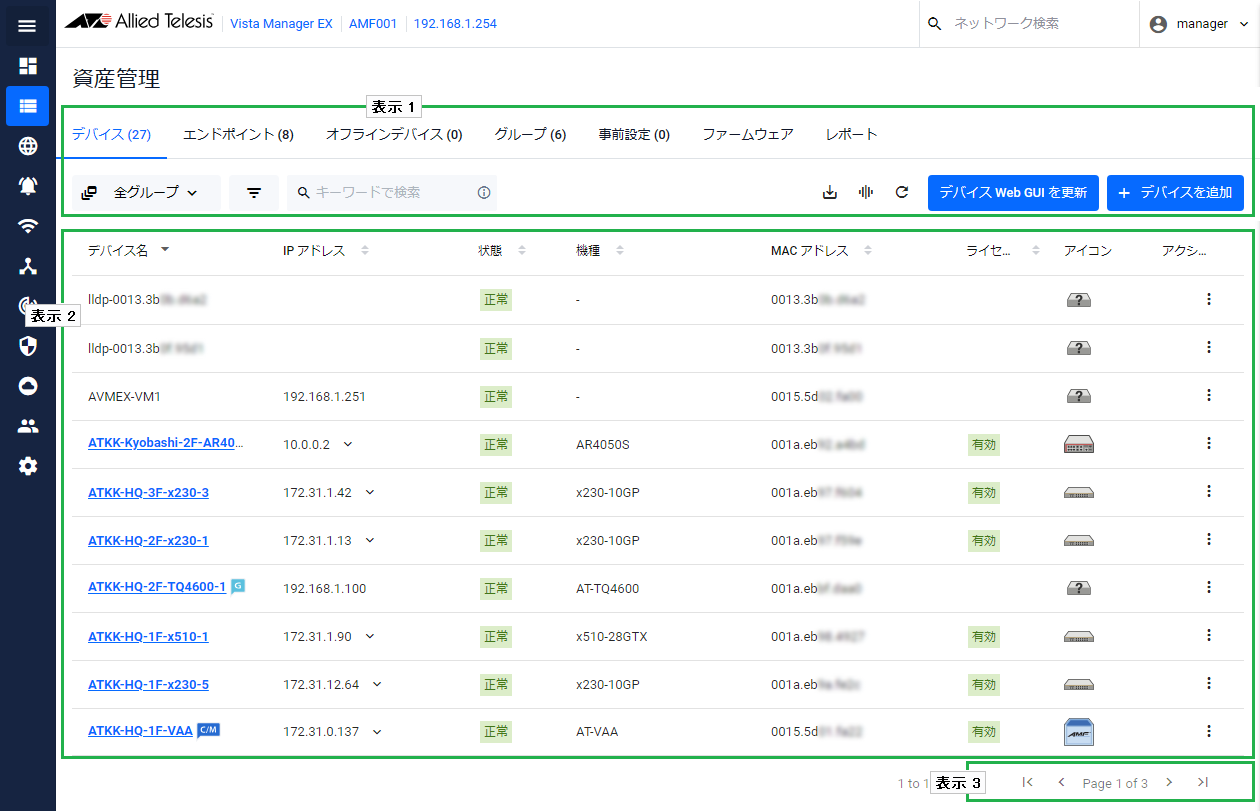

• デバイス名

• IPアドレス

• 親デバイス

• 上位ポート

• 状態

• 機種

• 異常

• シリアル番号

• ソフトウェアバージョン

• メモ

• MACアドレス

• ベンダー

• ライセンス状態

• 探索元

• アイコン

• アクション


Note

デバイス検出は、AMFデバイスのARPキャッシュからの情報を収集して行います。AMFキャッシュの更新の間にパケットの送受信がないネットワーク機器については、本機能では検出されない場合があります。

Note

本機能はデバイスを検出するのみで、検出後のステータス監視は行いません。

Note

本機能はアカウントタイプが「管理者」のユーザーのみ使用できます。
アカウントタイプが「一般ユーザー」のユーザーが「デバイスを検出」ボタンをクリックするとログアウトします。

Note

一部のAMFゲストデバイスでは未サポートです。

Note

無線APでは未サポートです。

• 標準：
  全てのズームレベルでマップ上に表示されるデバイス

• クラスター：
  VCSデバイス

• 最大ズーム：
  マップを最大に拡大表示したときのみ表示されるデバイス


• 各種デバイス共通：

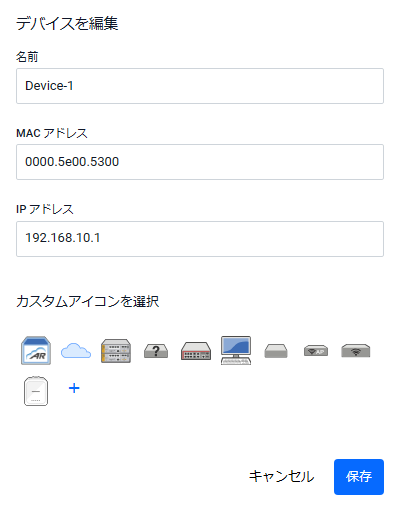

  • 編集：
    デバイス情報を編集します。デバイス名、カスタムアイコンを変更できます。
    「デバイスを編集」サイドパネルが表示されます。
    また、カスタムデバイスは、MACアドレスやIPアドレスを変更することができます。


    Note

    AMFデバイスのデバイス名を編集した場合も、ネットワークマップまたは資産管理画面において、該当デバイスに接続されたゲストデバイスの「親デバイス」の表示にはこのデバイス名の変更は反映されません。AMFデバイスに設定されたホスト名が表示されます。

  • 削除：
    デバイス情報を削除します。
    選択すると、「デバイス削除」ダイアログに確認メッセージが表示されます。「削除」ボタンをクリックすると、カスタムデバイスはデバイス一覧から削除されます。


    Note

    AMFネットワーク、AMF Plusデバイスディスカバリー、または各種プラグインによって検出されたデバイスは、削除後、トポロジーの更新を行うと再び表示されるようになります。ただし、デバイスのマージや編集の状態は初期化されます。

  • リセット：
    編集されたデバイス情報をリセットします。



• AMFデバイス：

  • 設定を保存：
    ランニングコンフィグ（ランタイムメモリー上にある現在の設定内容）を、設定されたスタートアップコンフィグ（次回起動時の設定ファイル）に保存します。


• プレビュー画像：
  「ファイル選択」ボタンで選択した画像のプレビューが表示されます。
  JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。


• 「キャンセル」ボタン：
  アイコンの登録を中止します。


• 「ファイル選択」ボタン：
  クリックすると、アイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


• 「保存」ボタン：
  アイコンの変更を保存します。


Note

AMFデバイスのデバイス名を編集した場合も、ネットワークマップまたは資産管理画面において、該当デバイスに接続されたゲストデバイスの「親デバイス」の表示にはこのデバイス名の変更は反映されません。AMFデバイスに設定されたホスト名が表示されます。

Note

AMFゲストデバイスの説明（親デバイスの接続ポートのdescriptionコマンド）が上記の条件から外れるとき、デバイスを編集サイドパネルで名前を変更しようとするとエラーが表示されることがあります。この場合は、AMFゲストデバイスの親デバイスのCLIで接続ポートの説明を上記の条件に合うよう変更してください。

Note

AMFネットワーク、AMF Plusデバイスディスカバリー、各種プラグインにより検出されたデバイスのMACアドレスとIPアドレスは変更できません。

Note

AMFネットワーク、AMF Plusデバイスディスカバリー、各種プラグインにより検出されたデバイスのMACアドレスとIPアドレスは変更できません。

• プレビュー画像：
  「ファイル選択」ボタンで選択した画像のプレビューが表示されます。
  JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。


• 「キャンセル」ボタン：
  アイコンの登録を中止します。


• 「ファイル選択」ボタン：
  クリックすると、アイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


• 「保存」ボタン：
  アイコンの変更を保存します。


Note

AVM EXサーバーからアクセスできるURLを指定してください。

• MACアドレス

• RADIUSユーザー名

• クライアント（NAS）ホスト名

• 状態

• 認証

• RADIUSサーバーIPアドレス

• クライアント（NAS）IPアドレス

• 探索元

• シリアル番号

• ベンダー

• 機種

• 製品

• IPアドレス

• ホスト名


Note

大文字小文字は区別しません。

Note

エンドポイントタブの検索フィールドでは日本語は使用できません。意図したエンドポイントがマッチしない場合は、フィルターを使用して絞り込みを行ってください。

Note

デバイスの通信を拒否した際、一時的にデバイスが重複して表示されることがありますが、Webブラウザーの再読み込みまたはエンドポイント一覧の更新の際に正しい表示になります。

Note

CSV出力機能により生成されたCSVファイルには、「列を管理」ボタンによる情報の表示状態にかかわらず、アイコンを除くすべての情報が含まれます。

• 選択

• MACアドレス

• RADIUSユーザー名

• RADIUSサーバーホスト名

• クライアント（NAS）ホスト名

• クライアント（NAS）インターフェース

• 状態

• 認証

• アイコン

• RADIUSサーバーIPアドレス

• クライアント（NAS）IPアドレス

• 探索元

• シリアル番号

• ベンダー

• 機種

• 製品

• IPアドレス

• ホスト名

• アクション


• エンドポイントのMACアドレスがRADIUSサーバーに登録されており、通信を許可されている

• RADIUSサーバーにてMAC認証のプロミスキャスモードが有効に設定されているため、未登録のエンドポイントのMACアドレスに対して通信を許可している


• エンドポイントの通信拒否を設定したにもかかわらず、直前の承認状態が残ってしまっているためエンドポイントの通信が継続している状態
  これは、RADIUSサーバーへの当該MACアドレスの通信拒否設定と、RADIUSクライアント（NAS）への再認証要求の周期のずれにより発生します。
  この場合は、次回の一覧更新の際に解消されることがあります。


• RADIUSクライアント（NAS）と共有パスワードが一致しない状態
  RADIUSクライアントにて「radius dynamic-authorization-client」コマンドで設定されたDynamic Authorizationメッセージの送信元IPアドレスがAVM EXのIPアドレスと一致しない場合や同コマンド自体が入力されていない場合、または、AVM EXの「ネットワークサービス / RADIUS」画面にて上記の共有パスワードが正しく入力されていない場合に、AVM EXからの再認証要求が正しく受理されないために発生します。
  これらの場合は、システムメッセージにてエラーが通知されますので、RADIUSクライアントの「radius dynamic-authorization-client」コマンドの設定とAVM EXの「RADIUS」画面の共有パスワードの設定を確認してください。


Note

アクションを実行すると、RADIUSサーバーグループに所属するAMFデバイスにRADIUSユーザーが登録されます。この情報はランニングコンフィグ（動作時コンフィグ）に記録されます。作業後はこれらのデバイスに対し、CLIまたは「資産管理」画面のデバイス一覧にて、ランニングコンフィグをスタートアップコンフィグに保存する必要があります。

• デバイスを拒否：
  エンドポイントの通信を拒否します。
  認証に使用されたRADIUSサーバーグループに対して、認証拒否対象としてユーザーとして登録を要求します。認証拒否対象として登録されると、「状態」列が「拒否」になります。
  また、あわせて、エンドポイントを接続するAMFデバイスに対し、CoA（Change of Authentication）リクエストを送信し、再認証を要求します。適切に再認証が行われると、「認証」列は空欄になり、通信が拒否されます。


  Note

  デバイスの通信を拒否した際、一時的にデバイスが重複して表示されることがありますが、Webブラウザーの再読み込みまたはエンドポイント一覧の更新の際に正しい表示になります。



• デバイスを許可：
  エンドポイントの通信を許可します。
  認証に使用されたRADIUSサーバーグループに対して、通信可能なユーザーとして登録を要求します。正式に認証に成功すると、「状態」列が「許可」に、「認証」列が「認証済み」になります。

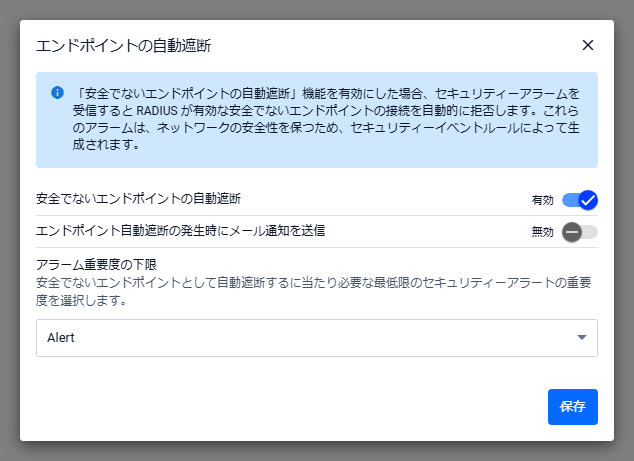

• Alert：ログレベルがAlertのセキュリティー通知を受信した際に対象のエンドポイントを自動遮断します。

• Emergency；ログレベルがAlertまたはEmergencyのセキュリティー通知を受信した際に対象のエンドポイントを自動遮断します。


Note

エンドポイントタブ、オフラインデバイスタブは、アカウントタイプが「管理者」に設定されたユーザーのログインセッションでのみ表示されます。

• MACアドレス

• デバイス名

• ベンダー

• 機種


Note

大文字小文字は区別しません。

Note

ファイルに出力される情報のヘッダーは画面の表示言語と同じですが、内容は英語表記、かつ最終接続終了時刻は協定世界時（UTC）となります。
また、CSV出力機能により生成されたCSVファイルには、「列を管理」ボタンによる情報の表示状態にかかわらず、すべての情報が含まれます。PDF形式で出力されたリストには、「列を管理」ボタンによる情報の表示状態と同じ列が出力されます。

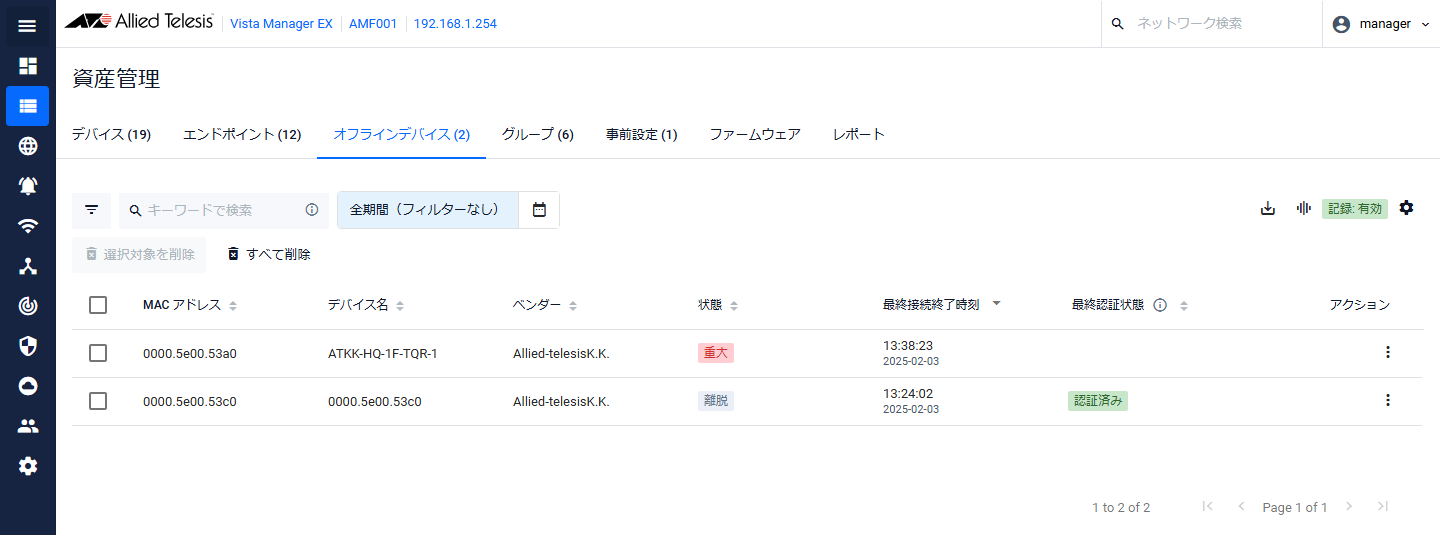

• 選択

• MACアドレス

• デバイス名

• ベンダー

• デバイス種別

• 状態

• 機種

• 最終接続終了時刻

• 最終認証状状態

• 通信成功

• 通信失敗

• アクション


• 重大：
  デバイスの再起動や停止、通信断などにより管理下から外れたAMFデバイスを表します。


• 離脱：
  いずれかのプラグインによって接続を検出されたのち、ネットワークから離脱したエンドポイントを表します。


• 削除：
  デバイスを未接続デバイス管理データベースから削除します。


Note

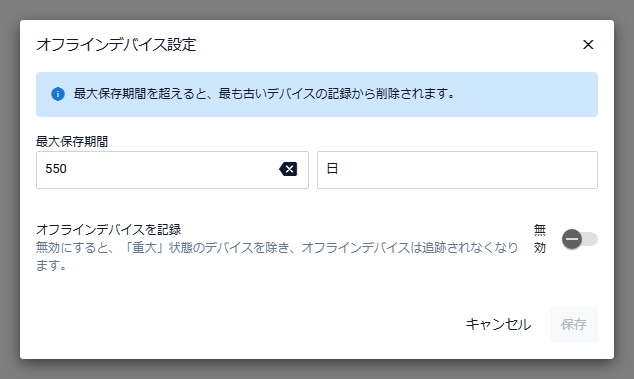

オフラインデバイス管理機能を無効にするとオフラインデバイス情報は表示されなくなりますが、データベースは消去されません。一度オフラインデバイスとしてデータベースに記録されたデバイスは、本機能を無効にし、再度有効にした際もオフラインデバイス一覧に表示され続けます。この場合は、オフラインデバイス管理データベースを一度すべて消去してから機能の使用を再開する必要があります。
オフラインデバイス管理データベースを消去するには、オフラインデバイス管理機能を有効にして、「すべて削除」ボタンをクリックします。

Note

エンドポイントタブ、オフラインデバイスタブは、アカウントタイプが「管理者」に設定されたユーザーのログインセッションでのみ表示されます。

• グループ名

• ソース

• 判定基準


Note

大文字小文字は区別しません。

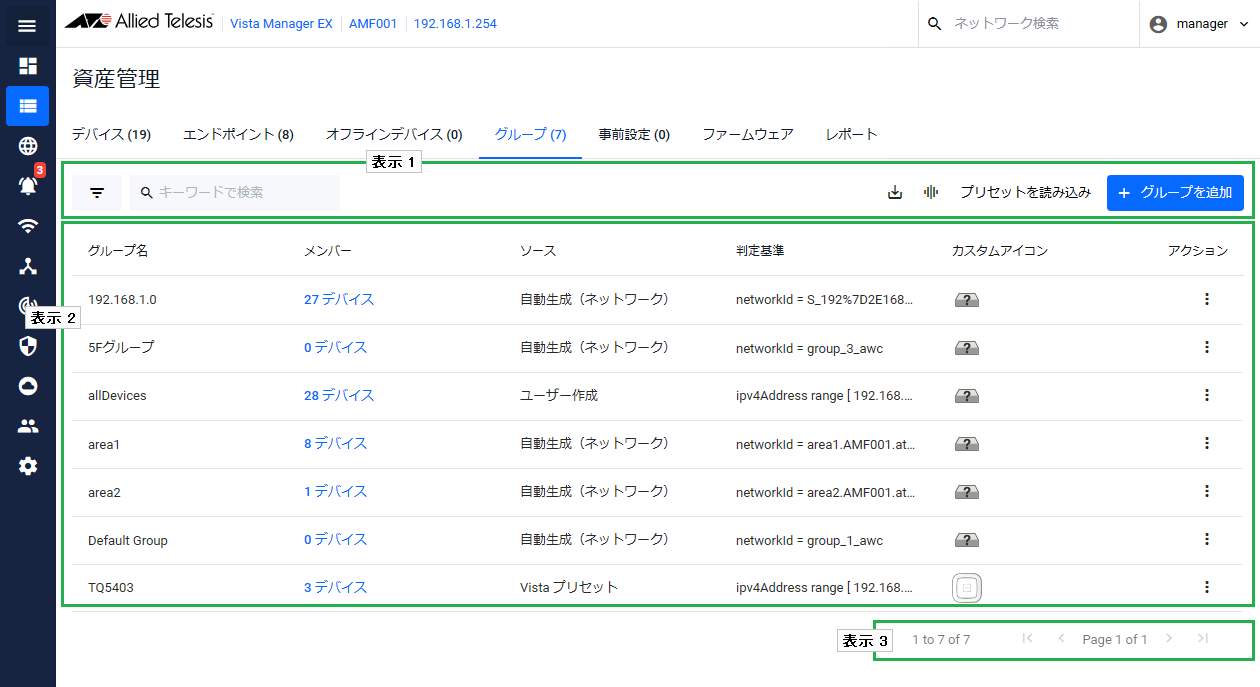

• グループ名

• メンバー

• スタティックデバイス

• ダイナミックデバイス

• ソース

• 判定基準

• カスタムアイコン

• アクション


• ユーザー作成：
  ユーザーが作成したグループを表します。

• 自動生成（ネットワーク）：
  AVM EXが管理するAMFエリア、プラグインが管理するAWC管理グループ、SNMPサブネットなど、自動的に作成されたグループを表します。

• Vistaプリセット：
  プリセットファイルから登録されたグループを表します。


Note

SNMPプラグインのサブネット名にピリオド（.）を含む場合、グループの判定基準欄にはピリオドが「%7D2E」と表示されます。例えばSNMPプラグインのサブネット名が「10.1」の場合、グループの判定基準欄には「10％7D2E1」と表示されます。

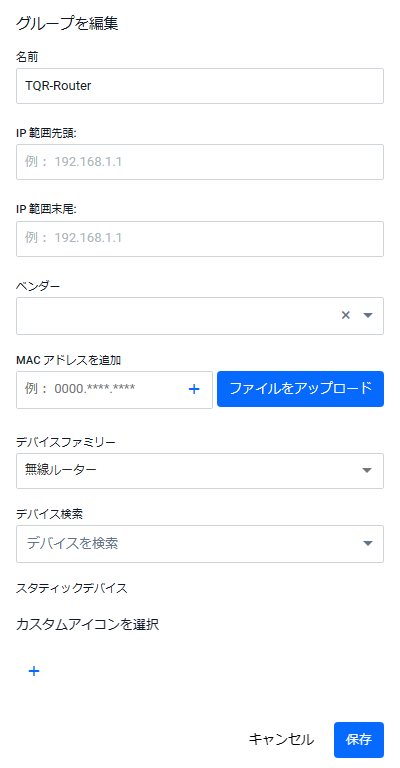

• 編集：
  グループ情報を編集します。
  「グループを編集」サイドパネルが表示されます。

• 削除：
  グループ情報を削除します。
  選択すると、「グループ削除」ダイアログに確認メッセージが表示されます。「削除」ボタンをクリックすると、グループはグループ一覧から削除されます。

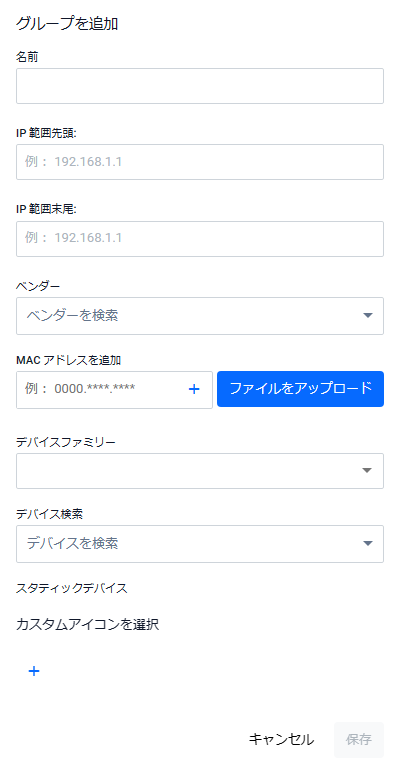

Note

AT-VST-APL版では、全角の英字・数字・かな・漢字・記号は使用できません。

Note

複数のベンダー名を指定することはできません。

• 桁区切り無し：000000000000

• 4桁ピリオド区切り：0000.0000.0000

• 4桁ハイフン区切り：0000-0000-0000

• 4桁コロン区切り：0000:0000:0000

• 2桁ハイフン区切り：00-00-00-00-00-00

• 2桁コロン区切り：00:00:00:00:00:00


• 桁区切り無し：000000000000

• 4桁ピリオド区切り：0000.0000.0000

• 4桁ハイフン区切り：0000-0000-0000

• 4桁コロン区切り：0000:0000:0000

• 2桁ハイフン区切り：00-00-00-00-00-00

• 2桁コロン区切り：00:00:00:00:00:00


Note

大文字小文字は区別しません。

Note

SNMPプラグインで管理しているAMFデバイスを含むグループの場合、カスタムアイコンの登録は行わないでください。

• プレビュー画像：
  「ファイル選択」ボタンで選択した画像のプレビューが表示されます。
  JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。


• 「キャンセル」ボタン：
  アイコンの登録を中止します。


• 「ファイル選択」ボタン：
  クリックすると、アイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


• 「保存」ボタン：
  アイコンの変更を保存します。


Note

AT-VST-APL版では、全角の英字・数字・かな・漢字・記号は使用できません。

Note

複数のベンダー名を指定することはできません。

• 桁区切り無し：000000000000

• 4桁ピリオド区切り：0000.0000.0000

• 4桁ハイフン区切り：0000-0000-0000

• 4桁コロン区切り：0000:0000:0000

• 2桁ハイフン区切り：00-00-00-00-00-00

• 2桁コロン区切り：00:00:00:00:00:00


• 桁区切り無し：000000000000

• 4桁ピリオド区切り：0000.0000.0000

• 4桁ハイフン区切り：0000-0000-0000

• 4桁コロン区切り：0000:0000:0000

• 2桁ハイフン区切り：00-00-00-00-00-00

• 2桁コロン区切り：00:00:00:00:00:00


Note

大文字小文字は区別しません。

Note

SNMPプラグインで管理しているAMFデバイスを含むグループの場合、カスタムアイコンの登録は行わないでください。

• プレビュー画像：
  「ファイル選択」ボタンで選択した画像のプレビューが表示されます。
  JPEG、PNG形式の場合、画像のうちどの部分をアイコンとして使用するか、正方形の領域でトリミングできます。SVG形式の画像のトリミングはできません。


• 「キャンセル」ボタン：
  アイコンの登録を中止します。


• 「ファイル選択」ボタン：
  クリックすると、アイコンとして使用する画像をアップロードできます。指定できる画像の形式は、JPEG、PNG、SVG形式です。


• 「保存」ボタン：
  アイコンの変更を保存します。


Note

エンドポイントタブ、オフラインデバイスタブは、アカウントタイプが「管理者」に設定されたユーザーのログインセッションでのみ表示されます。

• デバイス名

• ネットワーク

• ライセンス

• イメージ

• コンフィグ

• バックアップ用イメージ

• バックアップ用コンフィグ

• 隣接デバイス情報


Note

大文字小文字は区別しません。

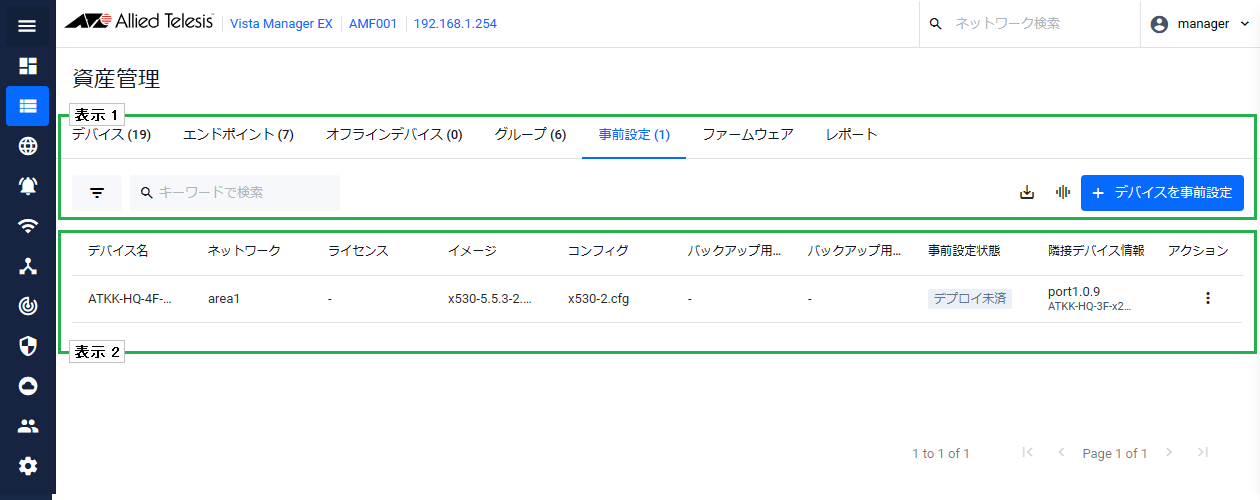

• デバイス名

• ネットワーク

• ライセンス

• イメージ

• コンフィグ

• バックアップ用イメージ

• バックアップ用コンフィグ

• 事前設定状態

• 隣接デバイス情報

• アクション


• デプロイ未済：
  事前設定はまだ実際のAMFデバイスに適用されていません。

• 進行中：
  事前設定を新規デバイスに適用しています。

• デプロイ済み：
  事前設定を実際のAMFデバイスに適用し、正常に動作しています。
  通常は、デプロイ済みの事前設定を残しておく必要はありませんので、適宜、アクション欄から削除して構いません。


• 削除：
  事前設定を削除します。
  選択すると、「事前設定済みデバイスを削除」ダイアログに確認メッセージが表示されます。「削除」ボタンをクリックすると、事前設定は事前設定一覧から削除されます。

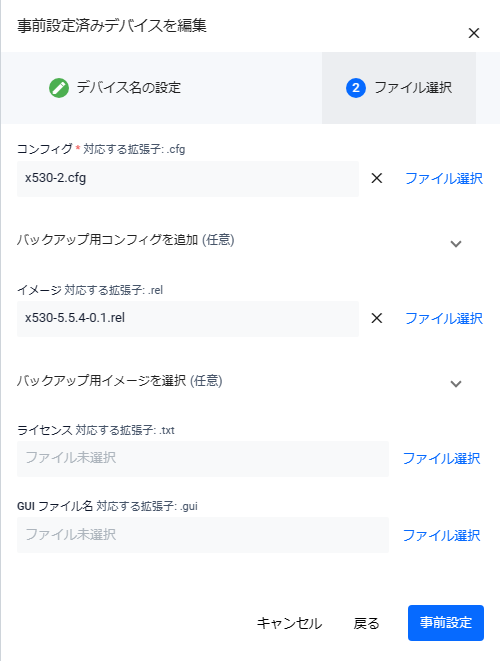

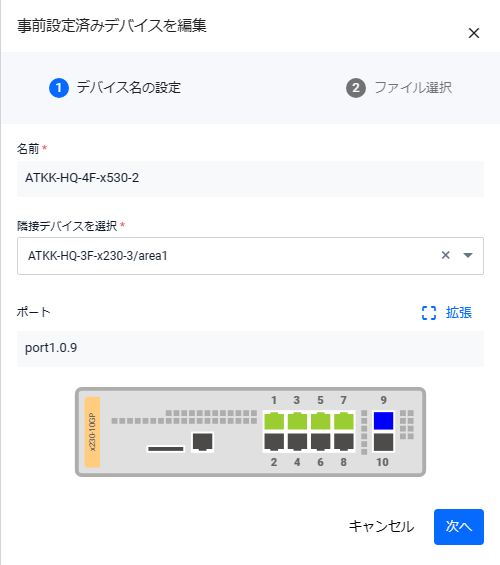

• 編集：
  事前設定情報を編集します。
  「事前設定済みデバイスを編集」サイドパネルが表示されます。

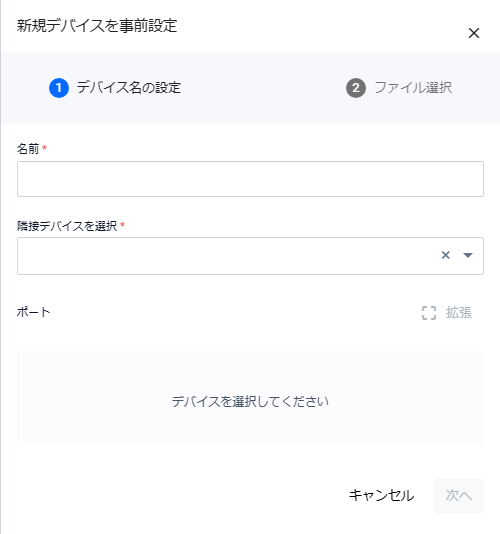

Note

AMFマスターまたはコントローラーのAMFバックアップ機能が有効に動作しているAMFエリアのAMFデバイスのみが隣接デバイスとして選択できます。

Note

事前設定でサポートするライセンスは文字列形式のフィーチャーライセンスのみです。
アニュアルライセンス、および、バイナリー形式のライセンスは事前設定できませんので、実際のデバイスに事前設定が適用された後に、別途設定してください。

Note

本バージョンでは未サポートのため、選択しないでください。

Note

AMFマスターまたはコントローラーのAMFバックアップ機能が有効に動作しているAMFエリアのAMFデバイスのみが隣接デバイスとして選択できます。

Note

事前設定でサポートするライセンスは文字列形式のフィーチャーライセンスのみです。
アニュアルライセンス、および、バイナリー形式のライセンスは事前設定できませんので、実際のデバイスに事前設定が適用された後に、別途設定してください。

Note

本バージョンでは未サポートのため、選択しないでください。

• 日付：
  クリックすると、カレンダーコントロールで日付を選択できます。

• 時刻：
  1時間単位で時刻を選択できます。また、「日付」に当日の日付を選択している場合のみ、「今」が選択できます。


Note

日付および時刻は、英語表記となります。

• 「キャンセル」ボタン：
  再起動のスケジュールの作成をキャンセルします。

• 「適用」ボタン：
  指定した日時に再起動のスケジュールを設定します。
  日付に当日の日付を、時刻に「今」を選択して「適用」ボタンをクリックすると、直ちに再起動を行うことができます。


Note

一括再起動のスケジュールを設定している場合、デバイスファミリーごとの個別キャンセルはできません。一旦「再起動をキャンセル」ボタンで一括再起動をキャンセルしてから、デバイスファミリーごとに再起動を設定するようにしてください。

Note

現在実行中の再起動を中断することはできません。

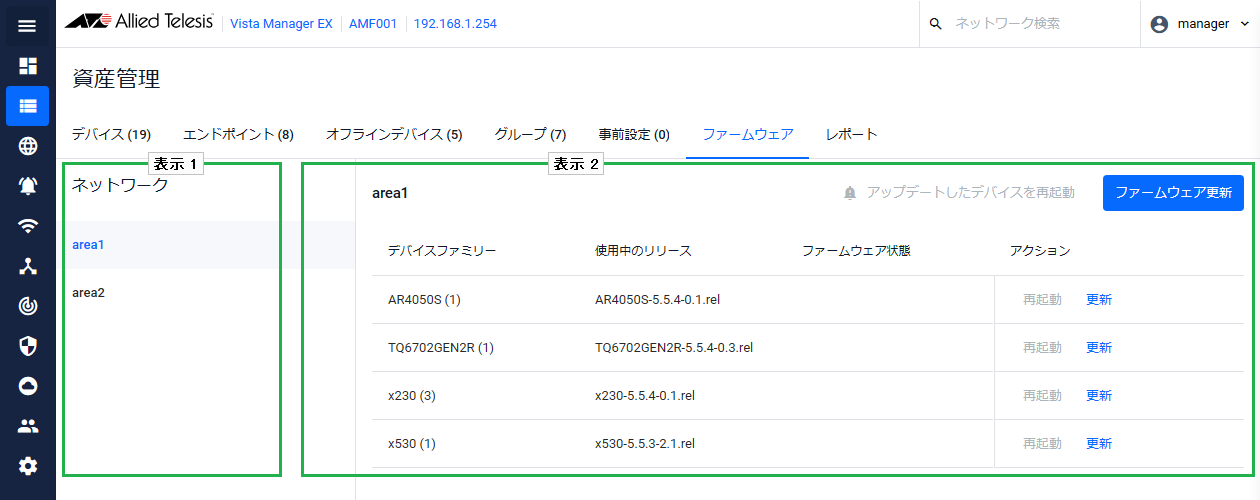

• 再起動：
  新しいファームウェアを適用したデバイスファミリーのAMFデバイスを一括して再起動します。
  ボタンをクリックすると、「再起動の時間を設定」ポップアップが表示されます。

  「再起動の時間を設定」ポップアップ内では、再起動のスケジュールを設定、または直ちに再起動を実行できます。

  • 日付：
    クリックすると、カレンダーコントロールで日付を選択できます。

  • 時刻：
    1時間単位で時刻を選択できます。また、「日付」に当日の日付を選択している場合のみ、「今」が選択できます。

  デフォルトでは「今」が選択されています。


  Note

  日付および時刻は、英語表記となります。

  • 「キャンセル」ボタン：
    再起動のスケジュールの作成をキャンセルします。

  • 「適用」ボタン：
    指定した日時に再起動のスケジュールを設定します。
    日付に当日の日付を、時刻に「今」を選択して「適用」ボタンをクリックすると、直ちに再起動を行うことができます。

  再起動のスケジュールが作成されると、画面右上の「アップデートしたデバイスを再起動」ボタンは「再起動をキャンセル」ボタンに変化します。

• 更新：

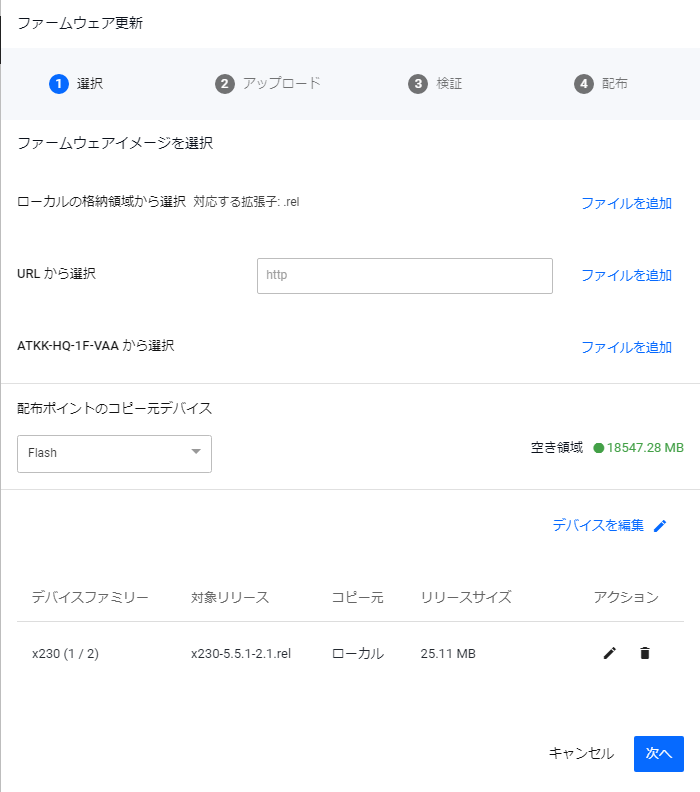

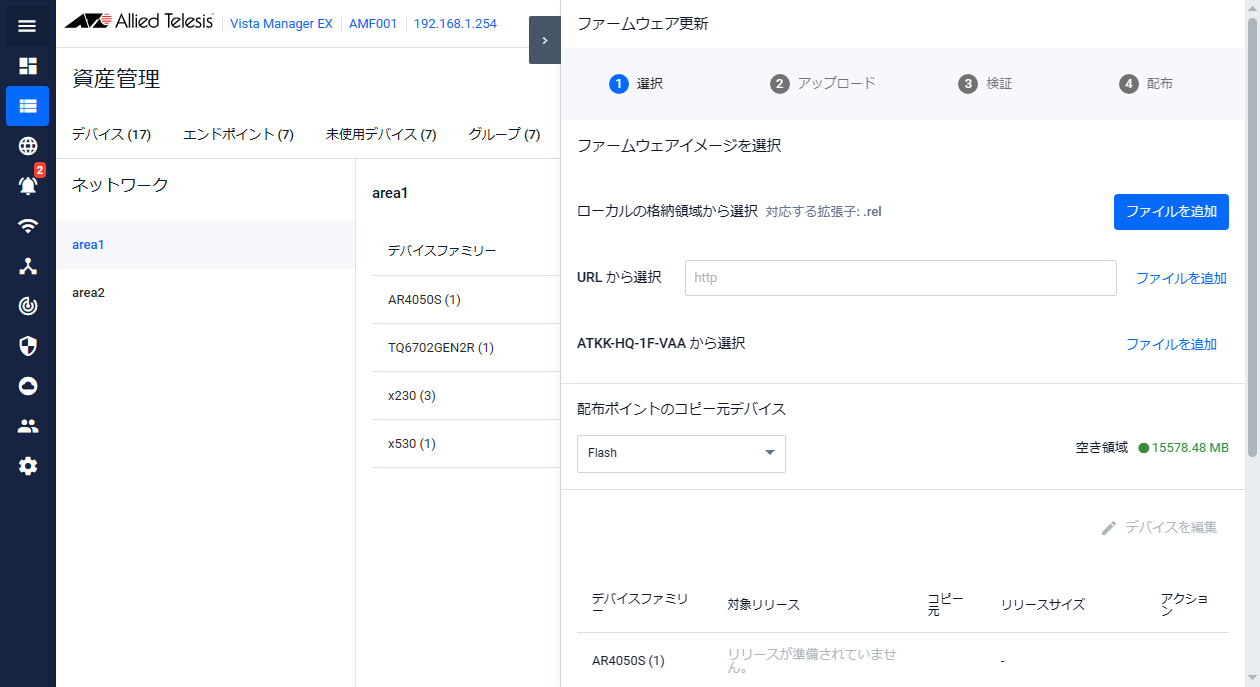

  「ファームウェア更新」サイドパネルを表示し、新しいファームウェアの適用を行います。

• 更新を続ける：
  中断しているファームウェア更新操作に戻ります。


Note

AMF Cloud、AT-NFV-APL、AT-AR4000S-Cloudのファームウェア更新は未サポートです。

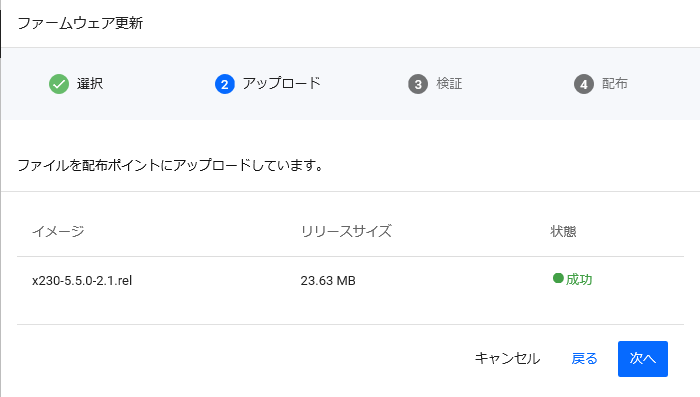

• ローカルの格納領域から選択：
  管理画面を閲覧環境のファイル領域から、配布ポイントにアップロードするファームウェアのイメージファイルを選択します。

• URLから選択：
  ファームウェアのイメージファイルをダウンロードするURLを指定します。


  Note

  AVM EXサーバーからアクセスできるURLを指定してください。

  URLから選択を行う場合に限り、ファームウェアのイメージファイル（.rel形式）の他に、ファームウェアファイルを含むZIPファイル（.zip形式）を選択できます。


  Note

  ZIPファイルに含まれるファームウェア以外のファイルは無視されます。
  なお、複数のファームウェアファイルを含むZIPファイルは未サポートとなります。


• （AMFマスターのデバイス名）から選択：
  「マスターから選択」ダイアログを表示し、該当のAMFエリアのAMFコントローラーまたはAMFマスターのファイル領域に保管されたファームウェアから選択します。

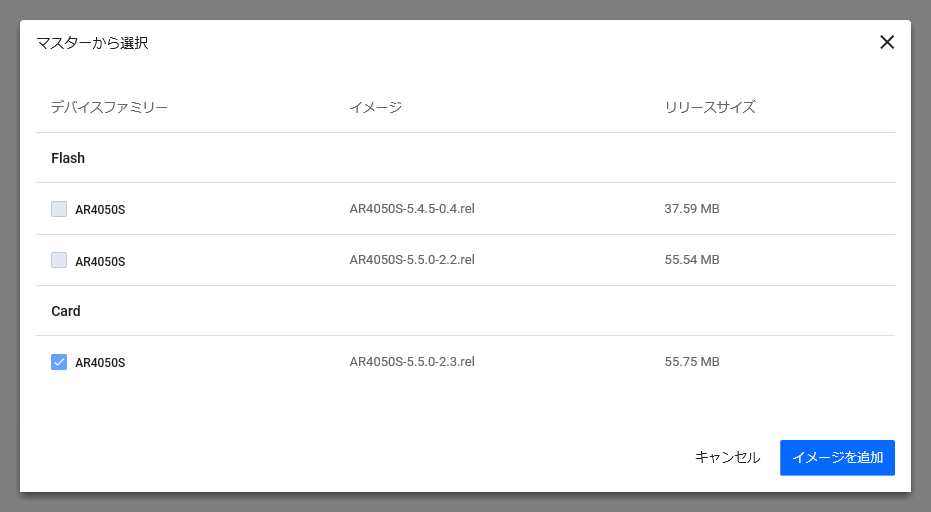

  ■ マスターから選択 ダイアログ
  AMFコントローラーまたはAMFマスターのファイル領域に保管されたファームウェアの一覧から、AMFデバイスに適用するイメージファイルを選択します。
  このダイアログには、実行中のファームウェア更新の対象デバイスファミリーに該当するファームウェアのみが一覧表示されます。



  Note

  AMFコントローラーまたはマスターに装着された外部ストレージ（USBメモリーまたはSDHCカード）を使用する場合は、ファームウェアイメージファイルは外部ストレージのルートディレクトリーに保存してください。

  Note

  一度のファームウェア更新で、複数の格納領域（AMFコントローラーまたはマスターのフラッシュメモリー、装着されたUSBメモリー、SDHCカード）を同時に使用することはできません。ファームウェアイメージファイルが複数の格納領域に存在する場合、格納領域ごとに分けてファームウェア更新を行ってください。

  • チェックボックス：
    アップロードの対象として選択するファームウェアイメージファイルのチェックボックスにチェックを入れます。

  • デバイスファミリー：
    ファームウェアのイメージファイルが対応するデバイスファミリーを表示します。

  • イメージ：
    ファームウェアのイメージファイルのファイル名を表示します。

  • リリースサイズ：
    ファームウェアのイメージファイルのファイルサイズを表示します。

  • キャンセル：
    ファームウェアイメージの選択を中断します。

  • イメージを追加：
    選択したファームウェアイメージをアップロードの対象として指定します。


Note

1つのデバイスファミリーに対して複数のファームウェアイメージファイルを選択することはできません。

• flash：フラッシュメモリー（AMF Cloudの場合はインストールされたハードディスクパーティション）

• usb：USBメモリー

• card：SDHCカード

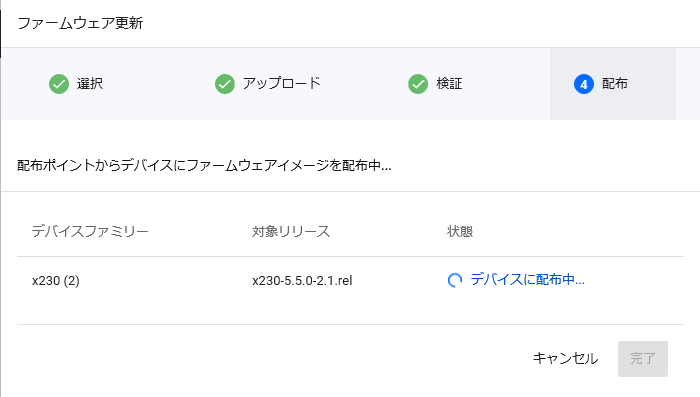

• デバイスファミリー：
  更新対象のデバイスファミリーを表示します。
  デバイスファミリー一覧各行のアクション欄から「更新」を選択した場合は、該当のデバイスファミリーのみが表示されます。
  デバイスファミリー一覧右上の「ファームウェア更新」ボタンからファームウェア更新サイドパネルを表示した場合は、AMFエリア内のすべてのデバイスファミリーが一覧されます。
  末尾のカッコ内には、該当デバイスファミリーのデバイス総数とファームウェア適用対象のデバイス数が「(対象数 / 総数)」の形で表示されます。該当デバイスファミリーのすべてのデバイスが適用対象の場合は、総数が表示されます。

• 対象リリース：
  該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルのファイル名を表示します。

• コピー元：
  該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルのコピー元を表示します。

• リリースサイズ：
  該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルのファイルサイズを表示します。

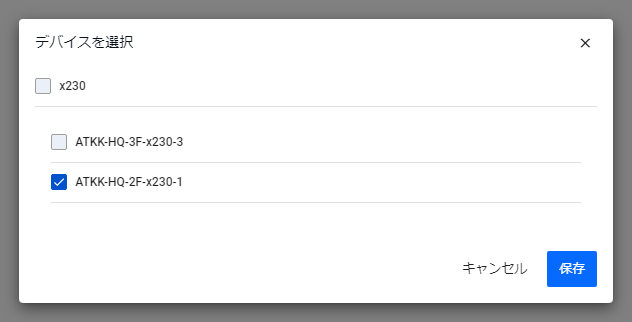

• 編集ボタン（鉛筆アイコン）：
  「デバイスを選択」ダイアログを表示します。
  該当のデバイスファミリーのうち、適用対象のデバイスを選択できます。

• 削除ボタン（ゴミ箱アイコン）：
  該当のデバイスファミリーに適用しようとしているファームウェアイメージファイルの指定を解除します。
