UTM / 概要

• 侵入防御（IPS）
  サービス妨害や不正アクセスと思われる異常な通信を通知/遮断


• IPレピュテーション（IPアドレスブラックリスト）
  好ましくないIPアドレスのリストをもとに、特定送信元からのパケットを通知/遮断


• アプリケーションコントロール（DPI = ディープパケットインスペクション）
  パケットのデータ部分を検査して各種アプリケーションの通信を判別。本機能が判別した情報はファイアウォール、NAT、トラフィックシェーピングの各機能で使用可能


• ファイアウォール
  ステートフルインスペクションによって通信フローを認識しながら、設定されたルールにもとづいてトラフィックを許可/破棄。


• NAT
  設定されたルールにもとづいてパケットのアドレスやポート番号を変換し、グローバルアドレスの共有や内部ホストの公開を実現


• Webコントロール（URLフィルタリング）
  設定されたルールにもとづいてWebアクセスを許可/禁止

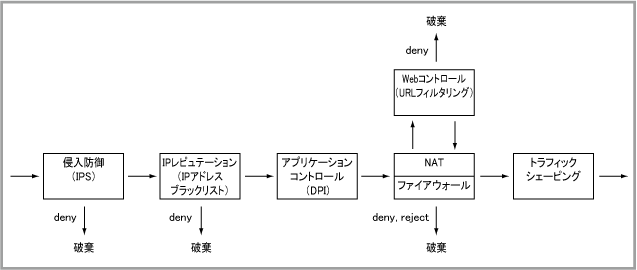

Note - トラフィックシェーピングはUTM機能ではありませんが、ルール指定にエンティティー定義、アプリケーション定義を使う点がUTM機能（ファイアウォール、NAT、Webコントロール）と共通なため、図に示しています。詳細は「トラフィック制御」/「トラフィックシェーピング」をご覧ください。

機能	ブリッジングパケット		ルーティングパケット		備考
	IPv4	IPv6	IPv4	IPv6
侵入防御（IPS）	○	○	○	○
IPレピュテーション（IPアドレスブラックリスト）	○	×	○	×
アプリケーションコントロール（DPI）	×	×	○	○
ファイアウォール	×	×	○	○
NAT	×	×	○	×
Webコントロール（URLフィルタリング）	×	×	○	○	対象はHTTPパケットのみ

• エンティティー（通信主体）：IP/IPv6アドレスの情報。送信元、宛先の指定に使う


• アプリケーション：プロトコルタイプ、TCP/UDPポートなどの情報。通信の種類（アプリケーション）を指定するために使う


Note - 本クイックツアーはUTM機能の概要紹介を目的としており、UTMの設定手順や運用方法を述べるものではありません。そのため、個々の手順や操作、コマンドについての詳細な説明は行っていません。

Note - 本クイックツアーでは概要紹介のためUTM関連の全機能を設定していますが、実際の運用ではネットワーク環境にあわせて必要な機能のみ設定してください。

1. ルール設定の前準備

2. UTM各機能の設定と有効化


従来の指定方法	本製品の指定方法
始点IP/IPv6アドレス	送信元エンティティー	エンティティー定義
終点IP/IPv6アドレス	宛先エンティティー
始点TCP/UDPポート番号	アプリケーション定義
終点TCP/UDPポート番号
IPプロトコル番号
ICMPタイプ/コード

Note - 有効なゾーンには最低1つのネットワークが存在し、また、該当ネットワークには最低1つのサブネットアドレスを関連付けておく必要があります。

awplus(config)# zone public ↓ awplus(config-zone)# network internet ↓ awplus(config-network)# ip subnet 0.0.0.0/0 interface ppp0 ↓ awplus(config-network)# ipv6 subnet ::/0 interface ppp1 ↓ awplus(config-network)# host myself ↓ awplus(config-host)# ip address 10.1.1.1 ↓ awplus(config-host)# ipv6 address 2001:db8:1:1::1 ↓ awplus(config-host)# exit ↓ awplus(config-network)# host vpngw ↓ awplus(config-host)# ip address 10.2.2.2 ↓ awplus(config-host)# ipv6 address 2001:db8:2:2::2 ↓ awplus(config-host)# exit ↓ awplus(config-network)# exit ↓ awplus(config-zone)# exit ↓

awplus(config)# zone dmz ↓ awplus(config-zone)# network servernet ↓ awplus(config-network)# ip subnet 172.16.10.0/24 ↓ awplus(config-network)# ipv6 subnet 2001:db8:1000:10::/64 ↓ awplus(config-network)# host web ↓ awplus(config-host)# ip address 172.16.10.1 ↓ awplus(config-host)# ipv6 address 2001:db8:1000:10::1 ↓ awplus(config-host)# exit ↓ awplus(config-network)# host dns ↓ awplus(config-host)# ip address 172.16.10.2 ↓ awplus(config-host)# ipv6 address 2001:db8:1000:10::2 ↓ awplus(config-host)# exit ↓ awplus(config-network)# host mail ↓ awplus(config-host)# ip address 172.16.10.3 ↓ awplus(config-host)# ipv6 address 2001:db8:1000:10::3 ↓ awplus(config-host)# exit ↓ awplus(config-network)# exit ↓ awplus(config-zone)# exit ↓

awplus(config)# zone private ↓ awplus(config-zone)# network wired ↓ awplus(config-network)# ip subnet 192.168.10.0/24 ↓ awplus(config-network)# ipv6 subnet 2001:db8:10:10::/64 ↓ awplus(config-network)# host adminpc ↓ awplus(config-host)# ip address 192.168.10.254 ↓ awplus(config-host)# ipv6 address 2001:db8:10:10::fe ↓ awplus(config-host)# exit ↓ awplus(config-network)# host dbserver ↓ awplus(config-host)# ip address 192.168.10.2 ↓ awplus(config-host)# exit ↓ awplus(config-network)# exit ↓ awplus(config-zone)# network wireless ↓ awplus(config-network)# ip subnet 192.168.20.0/24 ↓ awplus(config-network)# ipv6 subnet 2001:db8:20:100::/64 ↓ awplus(config-network)# exit ↓ awplus(config-zone)# network branch ↓ awplus(config-network)# ip subnet 192.168.100.0/24 ↓ awplus(config-network)# ipv6 subnet 2001:db8:10:100::/64 ↓ awplus(config-network)# exit ↓ awplus(config-zone)# network vpn ↓ awplus(config-network)# ip subnet 192.168.254.0/24 ↓ awplus(config-network)# exit ↓ awplus(config-zone)# exit ↓ awplus(config)#

awplus(config)# application mydb ↓ awplus(config-application)# protocol tcp ↓ awplus(config-application)# sport 1024 to 65535 ↓ awplus(config-application)# dport 8704 ↓ awplus(config-application)# exit ↓

awplus(config)# application isakmp ↓ awplus(config-application)# protocol udp ↓ awplus(config-application)# sport 500 ↓ awplus(config-application)# dport 500 ↓

awplus(config)# application esp ↓ awplus(config-application)# protocol 50 ↓ awplus(config-application)# exit ↓

awplus(config)# ips ↓ awplus(config-ips)# do show ips categories ↓ Category (* = invalid) Action --------------------------------------- checksum alert ftp-bounce alert gre-decoder-events alert http-events alert icmp-decoder-events alert ip-decoder-events alert ppp-decoder-events alert smtp-events alert stream-events alert udp-decoder-events alert awplus(config-ips)# category checksum action deny ↓ awplus(config-ips)# category ftp-bounce action deny ↓ awplus(config-ips)# category http-events action disable ↓ awplus(config-ips)# protect ↓ awplus(config-ips)# exit ↓ awplus(config)#

Note - IPレピュテーション（IPアドレスブラックリスト）機能を使用するにはサブスクリプションライセンスが必要です。

awplus(config)# ip-reputation ↓ awplus(config-ip-reputation)# provider emerging-threats ↓ awplus(config-ip-reputation)# do show ip-reputation categories ↓ Category Action Description ----------------------------------------------------------------------------- AbusedTLD alert Abused or free TLD Related Bitcoin_Related alert Bitcoin Mining and related Blackhole alert Blackhole or Sinkhole systems Bot alert Known Infected Bot Brute_Forcer alert SSH or other brute forcer ChatServer alert POLICY Chat Server CnC alert Malware Command and Control Server Compromised alert Known compromised or Hostile DDoSAttacker alert DDoS Source DriveBySrc alert Driveby Source Drop alert Drop site for logs or stolen credentials DynDNS alert Domain or IP Related to a Dynamic DNS Entry or Request ... awplus(config-ip-reputation)# category Bot action deny ↓ awplus(config-ip-reputation)# category ChatServer action deny ↓ awplus(config-ip-reputation)# category DynDNS action disable ↓ awplus(config-ip-reputation)# protect ↓ awplus(config-ip-reputation)# exit ↓ awplus(config)#

Note - アプリケーションコントロール（DPI）機能を使用するにはサブスクリプションライセンスが必要です。

awplus(config)# dpi ↓ awplus(config-dpi)# provider procera ↓ awplus(config-dpi)# enable ↓ awplus(config-dpi)# exit ↓ awplus(config)#

awplus(config)# firewall ↓ awplus(config-firewall)# rule permit any from private to public ↓ awplus(config-firewall)# rule permit mydb from private to private.wired.dbserver ↓ awplus(config-firewall)# rule permit ssh from private.wired.adminpc to dmz.servernet ↓ awplus(config-firewall)# rule permit http from public to dmz.servernet.web log ↓ awplus(config-firewall)# rule permit isakmp from public.internet.vpngw to public.internet.myself ↓ awplus(config-firewall)# rule permit esp from public.internet.vpngw to public.internet.myself ↓ awplus(config-firewall)# protect ↓ awplus(config-firewall)# exit ↓ awplus(config)#

awplus(config)# nat ↓ awplus(config-nat)# rule masq any from private to public ↓ awplus(config-nat)# rule portfwd http from public with dst dmz.servernet.web log ↓ awplus(config-nat)# enable ↓ awplus(config-nat)# exit ↓ awplus(config)#

Note - Webコントロール（URLフィルタリング）機能を使用するにはサブスクリプションライセンスが必要です。

awplus(config)# web-control ↓ awplus(config-web-control)# provider digitalarts ↓ awplus(config-web-control)# action permit ↓ awplus(config-web-control)# do show web-control categories ↓ Category Category Hits Custom Custom Matches -------------------------------------------------------------------------------- Advocacy 0 "Alcohol, Tobacco" 0 "Amusement Facilities" 0 "Audio Streaming" 0 Blogs 0 "Browser Crashing Sites" 0 "Celebrities, Entertainment" 0 Chat 0 "Comics, Animation" 0 "Consumer Lending" 0 "Coupon Sites" 0 "Credit Cards, Online Payment, E-Money" 0 "Crime, Weapons" 0 ... awplus(config-web-control)# category Work ↓ awplus(config-category)# match chat-for-work ↓ awplus(config-category)# match work-blog ↓ awplus(config-category)# exit ↓ awplus(config-web-control)# rule permit Work from private ↓ awplus(config-web-control)# rule deny Blogs from private ↓ awplus(config-web-control)# rule deny Chat from private ↓ awplus(config-web-control)# rule deny "Crime, Weapons" from private ↓ awplus(config-web-control)# protect ↓ awplus(config-web-control)# exit ↓ awplus(config)#
