設定例集#1: PPPoEによる端末型インターネット接続

構成

AT-NFV-APLの事前設定

管理IPアドレス

ブリッジ

PPPoEを使ってインターネットサービスプロバイダー（ISP）に接続します。
この例は、接続時にアドレスを1つ割り当てられる端末型の基本設定です。
ダイナミックENATで1個のアドレスを共用し、ファイアウォールで外部からの不正アクセスを防止します。
また、LAN側クライアントの設定を簡単にするため、DNSリレーとDHCPサーバーも利用します。

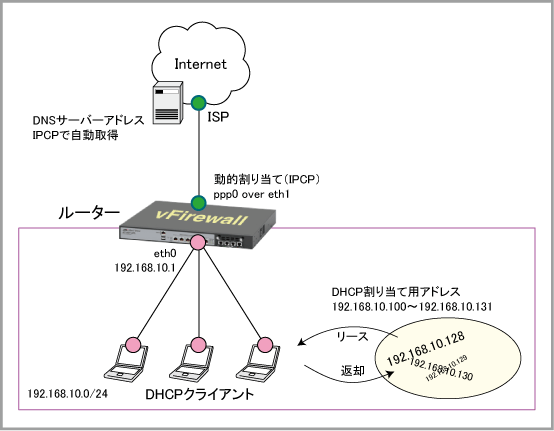

構成

ISPから提供された情報
ISP接続用ユーザー名	user@isp
ISP接続用パスワード	isppasswd
PPPoEサービス名	指定なし
WAN側IPアドレス	動的割り当て（IPCP）
DNSサーバー	自動取得（IPCP）
ルーターの基本設定
WAN側物理インターフェース	eth1
WAN側（ppp0）IPアドレス	接続時にISPから取得
LAN側（eth0）IPアドレス	192.168.10.1/24
DHCPサーバー機能	有効
DHCPサーバーの設定
DHCPプール名	pool10
リース時間	2時間
対象サブネット	192.168.10.0/24
デフォルトゲートウェイ	192.168.10.1
DNSサーバー	192.168.10.1
提供するIPアドレスの範囲	192.168.10.100～192.168.10.131（32個）

AT-NFV-APLの事前設定

本設定例は、あらかじめ AT-NFV-APL側で以下のような設定を行っていることを前提としています。
使用するインターフェースの番号や数は適宜変更してかまいません。
事前設定の流れについては「AT-NFV-APL」/「準備」をご覧ください。

Note
10ポート構成（eth1～eth10）のAT-NFV-APL-GTXを想定した例になっていますので、6ポート（eth1～eth6）構成のAT-NFV-APL-GTをご使用の場合は、使用するポートを適宜読み替えてください。

管理IPアドレス

詳細は「AT-NFV-APL」/「ネットワーク基本設定」をご覧ください。

インターフェース	IPアドレス
br0	192.168.10.254/24

ブリッジ

詳細は「AT-NFV-APL」/「ネットワーク基本設定」をご覧ください。

ポート	所属VLAN	ネイティブVLAN
eth1～eth9	1	1
eth10	未所属

仮想インターフェース割り当て

vFirewallアプリケーションインスタンスの初期設定時には、下記のように仮想インターフェースを割り当てます。
詳細は「AT-NFV-APL」/「AW+ vFirewall」をご覧ください。

vFirewallのインターフェース名	インターフェースタイプ	外部ネットワーク VLAN ID	ホストインターフェース	IPv4アドレス
eth0	Virtual	1	-	192.168.10.1/24
eth1	Physical	-	eth10	未指定

ルーターの設定

WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface eth1
 encapsulation ppp 0
```
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
・LCP EchoによるPPP接続状態の確認（keepalive）
・IPCPによるIPアドレスの取得要求（ip address negotiated）
・ユーザー名（ppp username）
・パスワード（ppp password）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
```
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
```
LAN側インターフェースeth0のIPアドレスは、AT-NFV-APLの事前設定時に設定済みのため、次のコマンドを手で入力する必要はありません。
```
interface eth0
 ip address 192.168.10.1/24
```
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

すべてのIPアドレスを表すゾーン「all」を作成します。
これには、zone、network、ip subnetの各コマンドを使います。
```
zone all
 network ipv4
  ip subnet 0.0.0.0/0
```
内部ネットワークを表すゾーン「private」を作成します。
これには、zone、network、ip subnetの各コマンドを使います。
```
zone private
 network lan
  ip subnet 192.168.10.0/24
```
外部ネットワークを表すゾーン「public」を作成します。
前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
```
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
```
ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
これには、application、protocol、dportの各コマンドを使います。
アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

DHCPパケットを表すカスタムアプリケーション「dhcp」を定義します。
```
application dhcp
 protocol udp
 dport 67 to 68
```
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 外部からのDHCP通信を拒否します
・rule 20 - 内部でのDHCPによる通信を許可します
・rule 30 - 内部から内部への通信を許可します（ここでは本製品・端末間の通信）
・rule 40 - 内部から外部への通信を許可します
・rule 50 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
```
firewall
 rule 10 deny dhcp from public.wan to public.wan.ppp0
 rule 20 permit dhcp from all.ipv4 to all.ipv4
 rule 30 permit any from private.lan to private.lan
 rule 40 permit any from private.lan to public
 rule 50 permit dns from public.wan.ppp0 to public.wan
 protect
```
LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
これには、nat、rule、enableの各コマンドを使います。
NATの詳細は「UTM」/「NAT」をご覧ください。
```
nat
 rule 10 masq any from private to public
 enable
```
LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

これには、ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

・サブネット（network）
・リースするIPアドレス（range）
・デフォルトゲートウェイ（default-router）
・DNSサーバーアドレス（dns-server）
・リース時間（lease）
```
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 default-router 192.168.10.1
 dns-server 192.168.10.1
 lease 0 2 0
```
DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。
```
service dhcp-server
```
DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
```
ip dns forwarding
```
デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
```
ip route 0.0.0.0/0 ppp0
```
以上で設定は完了です。
```
end
```

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。

awplus(config)# log buffered level informational facility local5 ↓

■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。

awplus# show log | include Firewall ↓

ルーターのコンフィグ

!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
!
interface eth0
 ip address 192.168.10.1/24
!
zone all
 network ipv4
  ip subnet 0.0.0.0/0
!
zone private
 network lan
  ip subnet 192.168.10.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application dhcp
 protocol udp
 dport 67 to 68
!
firewall
 rule 10 deny dhcp from public.wan to public.wan.ppp0
 rule 20 permit dhcp from all.ipv4 to all.ipv4
 rule 30 permit any from private.lan to private.lan
 rule 40 permit any from private.lan to public
 rule 50 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 default-router 192.168.10.1
 dns-server 192.168.10.1
 lease 0 2 0
!
service dhcp-server
!
ip dns forwarding
!
ip route 0.0.0.0/0 ppp0
!
end

PN: 613-002993 Rev.D
