システム情報を表示します。
ポートの状態は、メインエリアの製品前面の図の中に、下記の状態がグラフィカルに表示されます。
100BASE-Tポートがリンクしていない状態
100BASE-Tポートがリンクしている状態
100BASE-Tポートがリンクしているが、無効の状態
SFPポートにSFPが挿入されていない状態
SFPポートにSFPが挿入されている状態
SFPがリンクしている状態
SFPがリンクしているが無効の状態
製品前面図の中のポートの部分をクリックすると、「ポートステータス表示」が表示されます。
表示される項目については、SHOW SWITCH PORTコマンドを参照してください。
システム情報は、1分ごとに自動的に更新されます。
自動更新を行いたくない場合は、「自動更新」の「しない」にチェックを付けます。
また、「表示更新」ボタンをクリックすると、手動で情報を更新することもできます。
自動更新の間隔は1〜99分に変更できます。
Note
- 、自動更新の間隔、自動更新するかしないかの設定は、Cookieに保存されます。Cookieは、同じコンピューターからの同じホストに対する設定を保持し、次回のInternet Explorer起動時も、同じ状態になります。Internet Explorerの設定で、Cookieが無効になっていた場合は、次回のInternet Explorer起動時は、「自動更新する」、「自動更新の間隔は1分」の設定になります。
システムの情報が表示されます。表示される項目については、SHOW SYSTEMコマンドを参照してください。

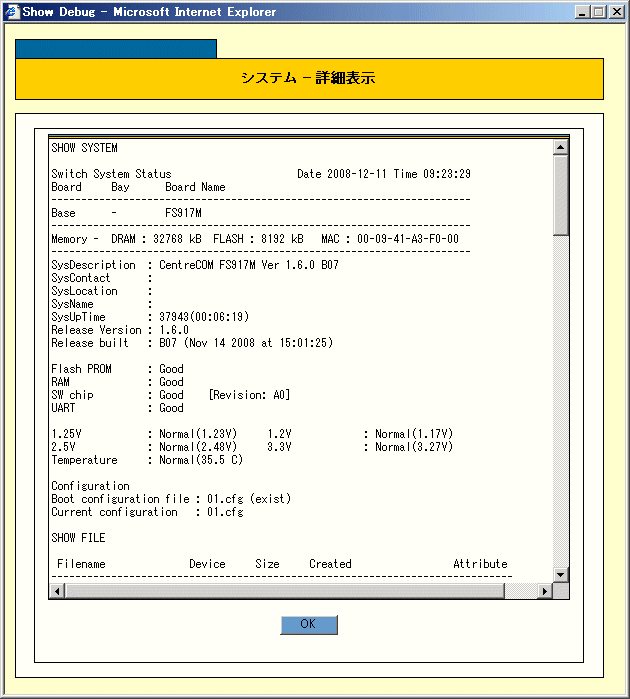

「詳細情報表示」ボタンをクリックすると、「システム-詳細表示」が表示されます。
「システム-詳細表示」には、SHOW SYSTEMコマンドの実行結果、SHOW FILEコマンドの実行結果、SHOW CONFIGコマンドでDYNAMICを指定下実行結果、SHOW LOGコマンドの実行結果が続けて表示されます。
「詳細情報保存」ボタンをクリックすると、SHOW SYSTEMコマンドの実行結果、SHOW FILEコマンドの実行結果、SHOW CONFIGコマンドでDYNAMICを指定下実行結果、SHOW LOGコマンドの実行結果、SHOW CRASHLOGコマンドの実行結果がテキスト形式で保存できます。
ログやログカウンターを表示します。
ログ機能の診断カウンターを表示します。
表示される項目については、SHOW LOG COUNTERコマンドを参照してください。

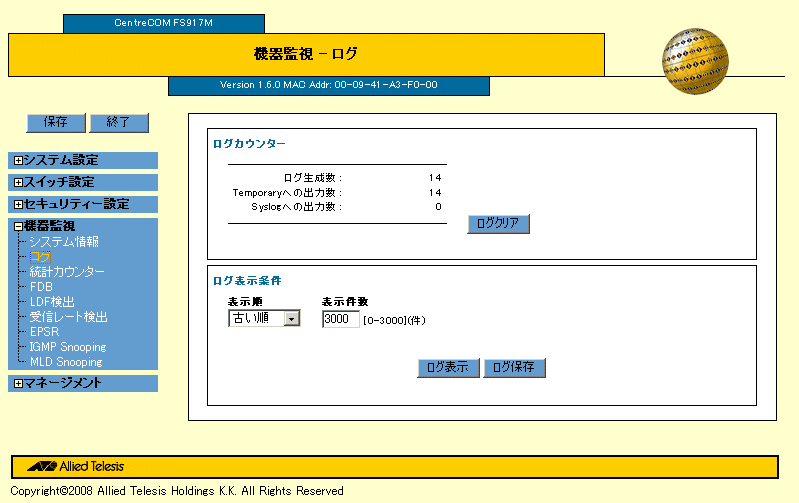

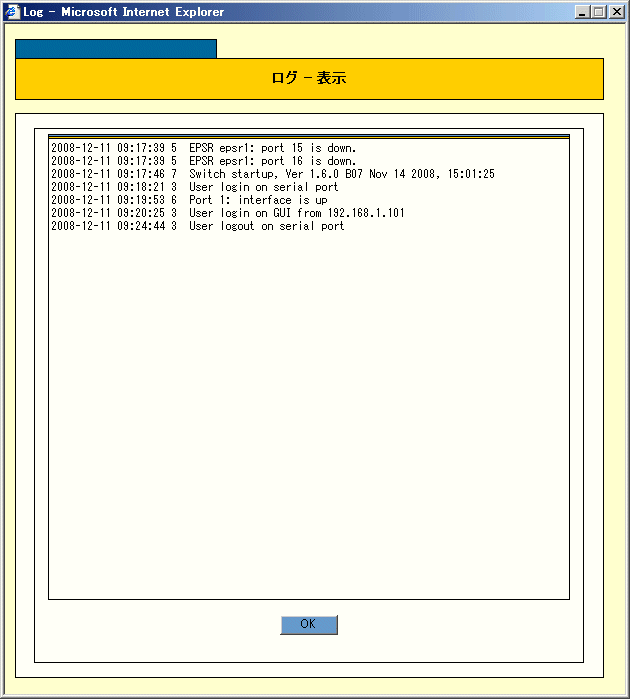

ログを表示します。
「表示順」のリストから、ログの表示順を選択します。
「表示件数」で、表示するログの件数を指定します。
「ログ表示」ボタンをクリックすると、「ログ - 表示」が表示されます。
「ログ保存」ボタンをクリックすると、ログがテキスト形式で保存できます。

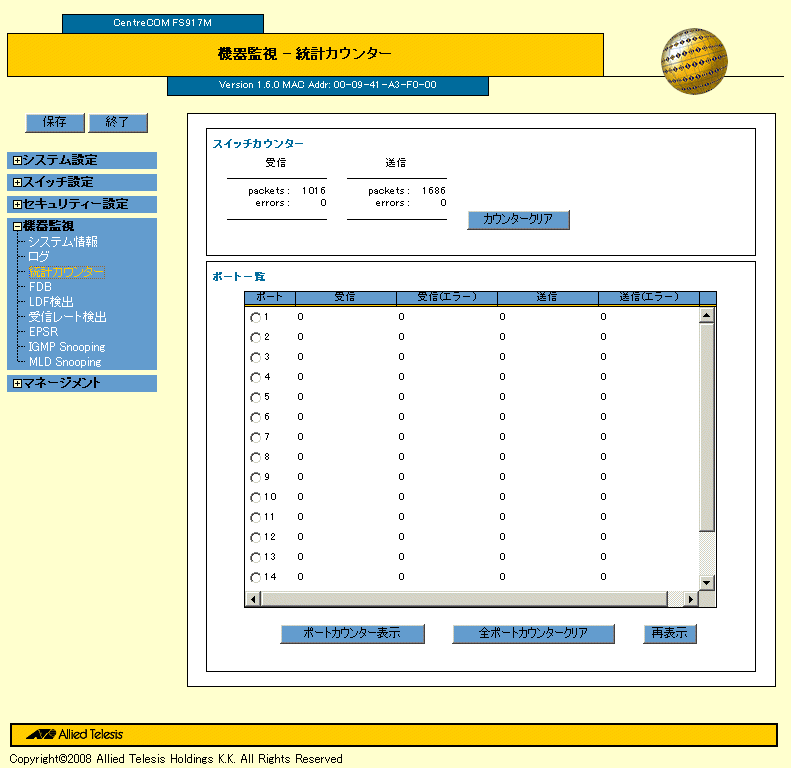

統計情報を表示します。
スイッチングモジュールの統計カウンターを表示します。
表示される項目については、SHOW SWITCH COUNTERコマンドを参照してください。
スイッチポートの統計カウンターの簡易一覧が表示されます。
一覧から詳細を表示するポート番号にチェックを付け、「ポートカウンター表示」ボタンをクリックすると、「ポートカウンター表示」が表示されます。
「全ポートカウンタークリア」ボタンをクリックすると、すべてのポートのカウンターがクリアされます。
「再表示」ボタンをクリックすると、統計情報が更新されます。

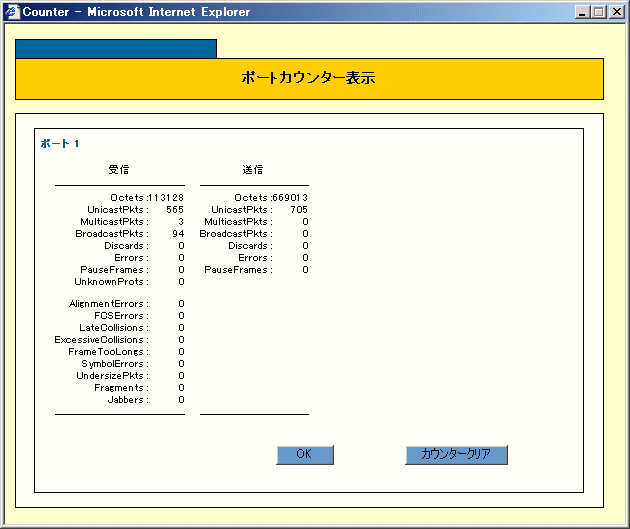

「ポートカウンター表示」には、統計カウンターの詳細が表示されます。表示される項目については、SHOW SWITCH PORT COUNTERコマンドを参照してください。
「カウンタークリア」ボタンをクリックすると、表示しているポートのカウンターのみがクリアされます。

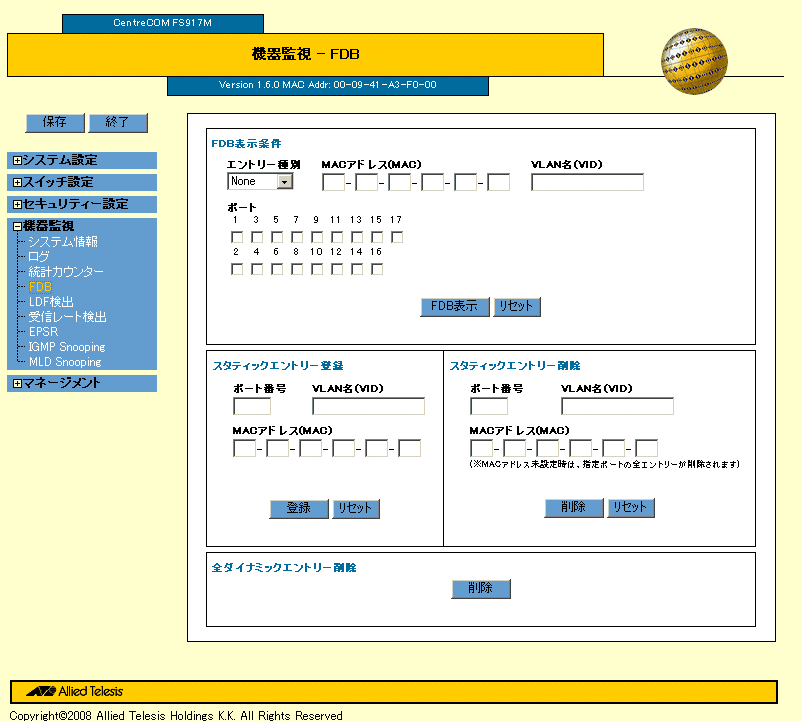

フォワーディングデータベース（FDB）の内容を表示します。また、スタティックエントリーの追加も行います。
フォワーディングデータベースの詳細については、「フォワーディングデータベース」の章をご覧ください。
「フォワーディングデータベース」の章では、コマンドラインインターフェースを使って説明をしていますが、Web GUIでも同じことができます。
条件を設定することにより、表示するエントリーを絞り込むことができます。
■ エントリー種別
エントリーの種別をリストから選択します。
■ MACアドレス(MAC)
表示の対象となるアドレスを指定します。
■ VLAN名(VID)
VLAN名、またはVLAN IDを指定します。指定したVLANに所属するエントリーだけが表示されます。
■ ポート
該当MACアドレスを持つ機器が接続されているポートを指定します。
「FDB表示」ボタンをクリックすると、「FDB - 表示」が表示されます。

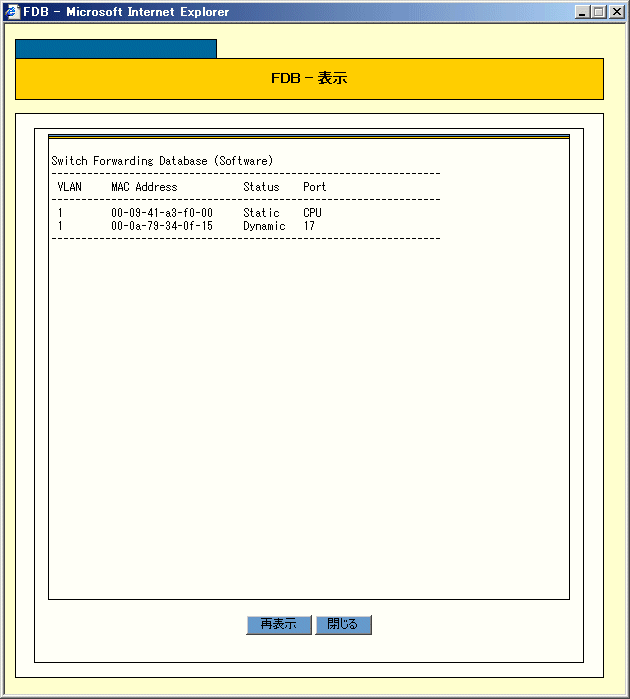

FDB表示
「FDB - 表示」には、設定された条件にあったFDBが表示されます。
「再表示」ボタンをクリックすると、表示が更新されます。
FDBに、スタティックエントリー（スイッチフィルター）を登録します。
■ ポート番号
対象となるスイッチポート番号を指定します。
■ VLAN名(VID)
VLAN名かVLAN ID（VID）を指定します。出力ポートにVLANタグが設定されている場合に指定します。
■ MACアドレス
登録するMACアドレスを指定します。
「登録」ボタンをクリックすると、スタティックエントリーが登録されます。
■ ポート番号
該当エントリーの出力ポート番号を指定します。
■ VLAN名(VID)
VLAN名かVLAN ID（VID）を指定します。
■ MACアドレス
削除するMACアドレスを指定します。
「削除」ボタンをクリックすると、スタティックエントリーが削除されます。
「削除」ボタンをクリックすると、ダイナミックに学習したMACアドレスの登録がすべて削除されます。スタティックに登録したMACアドレスは消去されません。

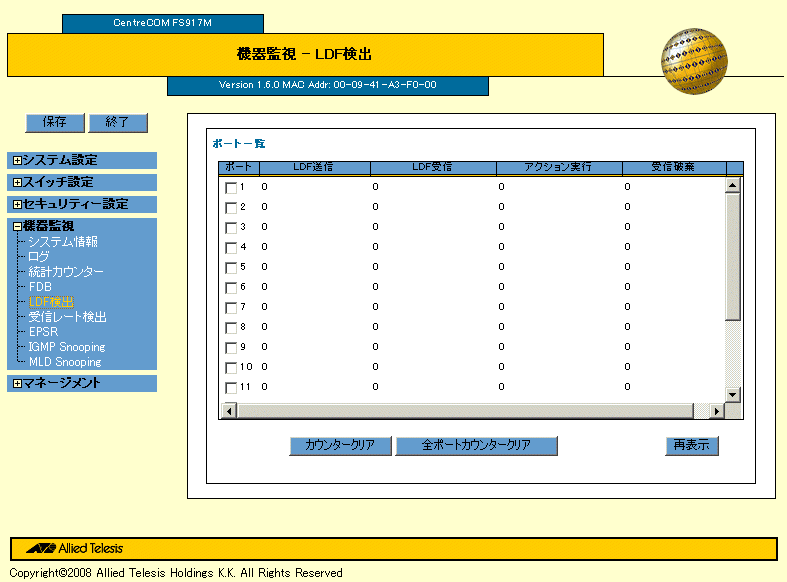

LDF検出機能によるカウンターの簡易一覧を表示します。
一覧からカウンターをクリアするポート番号にチェックを付け、「カウンタークリア」ボタンをクリックすると、選択したポートのカウンターがクリアされます。
「全ポートカウンタークリア」ボタンをクリックすると、すべてのポートのカウンターがクリアされます。
「再表示」ボタンをクリックすると、統計情報が更新されます。
表示される項目については、SHOW SWITCH LOOPDETECTIONコマンドを参照してください。

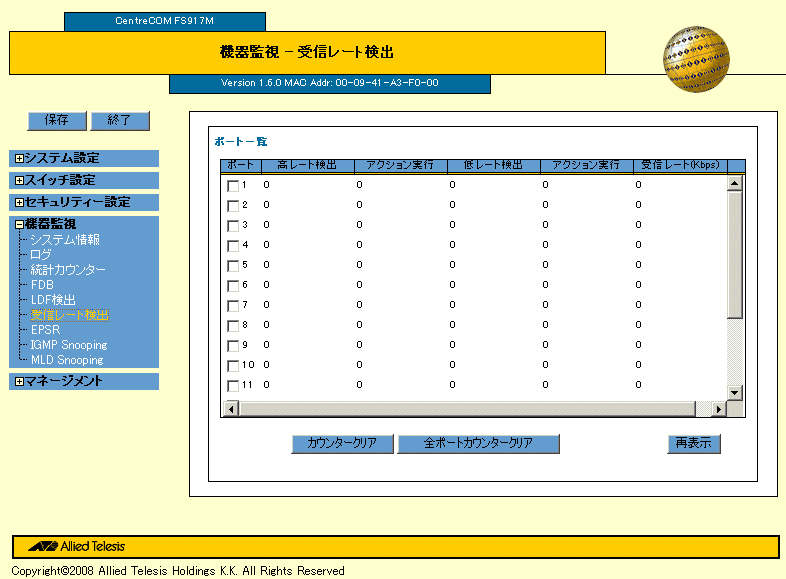

受信レート検出機能によるカウンターの簡易一覧を表示します。
一覧からカウンターをクリアするポート番号にチェックを付け、「カウンタークリア」ボタンをクリックすると、選択したポートのカウンターがクリアされます。
「全ポートカウンタークリア」ボタンをクリックすると、すべてのポートのカウンターがクリアされます。
「再表示」ボタンをクリックすると、統計情報が更新されます。
表示される項目については、SHOW SWITCH STORMDETECTIONコマンドを参照してください。

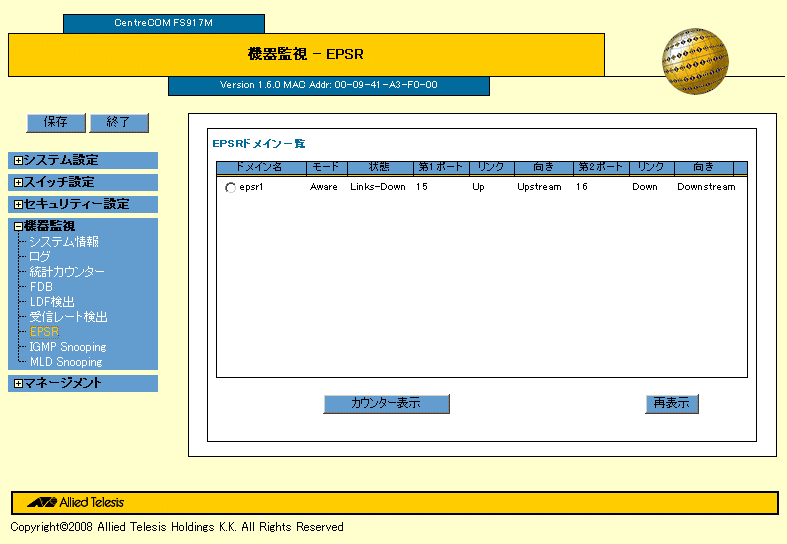

EPSRドメインの一覧を表示します。
表示される項目については、SHOW EPSRコマンドを参照してください。
一覧からカウンターを表示するEPSRドメインにチェックを付け、「カウンター表示」ボタンをクリックすると、選択したEPSRドメインのカウンターが表示されます。

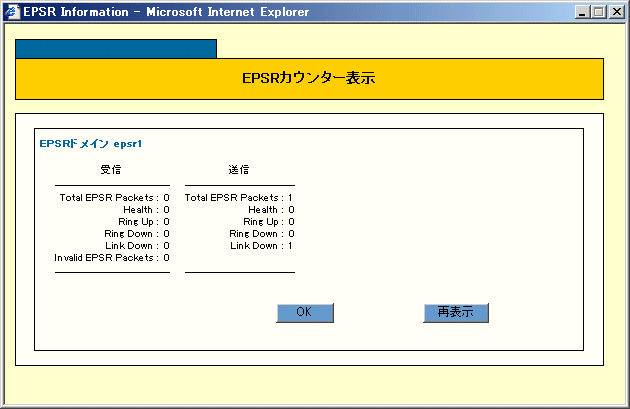

EPSRドメインの統計統計カウンターが表示されます。
表示される項目については、SHOW EPSR COUNTERコマンドを参照してください。

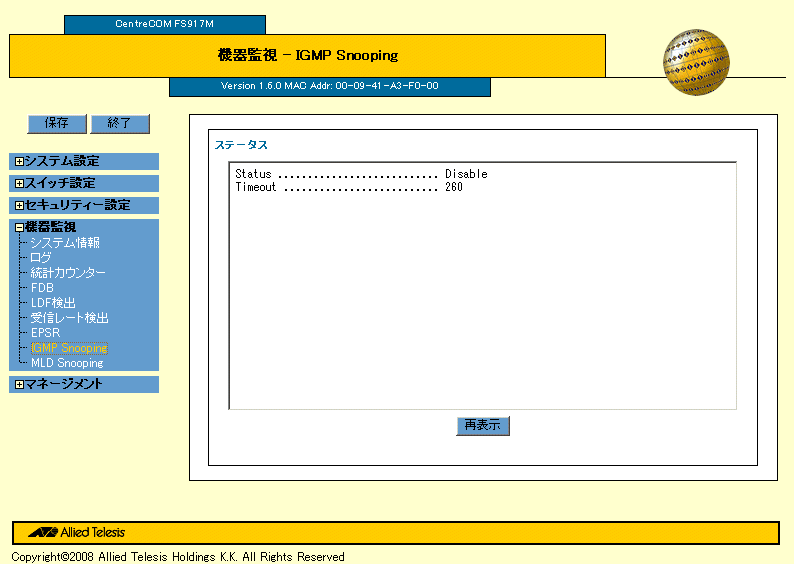

IGMP Snoopingの設定を表示します。
表示される項目については、SHOW IGMPSNOOPINGコマンドを参照してください。
MLD Snoopingの設定を表示します。
表示される項目については、SHOW MLDSNOOPINGコマンドを参照してください。
