CentreCOM GS900M V2シリーズ コマンドリファレンス 2.3.2
QoS/QoS
- QoSの有効/無効
- 送信キューの送信方法
- 送信キューの重み付け
- プライオリティータグと送信キュー
- DiffServ（Differentiated Service）
- DSCP（DiffServ Code Point）
- ポートプライオリティーの割り当て
- QoS処理の優先順位
本製品はIEEE 802.1p準拠のプライオリティータグに基づいてパケットに送信キューを割り当てるQoSと、パケットのDSCP値に基づいてパケットに送信キューを割り当てるQoSに対応しています。
また本製品は、ユーザーが定義したポリシーに基づき、各種トラフィックに任意のサービスレベルを割り当てるポリシーベースQoS（Quality of Service）機能も備えています。（詳細は「QoS」/「ポリシーベースQoS」をご覧ください。）
ここでは、コマンドラインインターフェースによる設定方法を中心に説明します。なお、Web GUIでは「スイッチ設定」-「QoS」で設定できます。（詳細は「Web GUI」/「スイッチ設定」をご覧ください。）
以下のパケットは本製品のソフトウェア処理で転送を行うため、QoSは動作せず、優先制御されません。
- DVMRPパケット(IGMP Snooping有効時)
- VSRPパケット(STP/MSTPまたはEPSRアウェア有効時)
- 他機器から送信されたLDF(LDF検出機能有効時)
- 他機器から送信されたCDP/VTP/DTPパケット(UDLD有効時)(※)
※ 宛先MACアドレスがUDLDで使用するフレームの宛先MACアドレス「01-00-0C-CC-CC-CC」と同じですが、UDLDフレームフォーマットでないCDPやVTP、DTPなどのパケットです。
スイッチ内部のパケットバッファー制御を、パケット転送のパフォーマンスよりQoSの優先制御を優先するようにします。
有効にしない場合でも、QoS動作は行いますが、優先制御の効果が効きづらい状態になる場合があります。
■ スイッチ内部のパケットバッファー制御を、パケット転送のパフォーマンスよりQoSの優先制御を優先するように最適化します。
■ スイッチ内部のパケットバッファー制御を、QoSの優先制御よりパケット転送のパフォーマンスを優先するように最適化します。
Note
- 本設定を変更した場合は、設定を保存後、再起動する必要があります。
本製品では送信キューの処理方法を、重み付けラウンドロビン（Weighted round robin priority）と、絶対優先（Strict priority）のどちらで行うかを選択できます。
デフォルトでは、重み付けラウンドロビンが設定されています。この場合は、最大送信パケット数を設定して、送信キューごとの重み付けを行いラウンドロビン（Weighted round robin priority）方式で送信されますので、高いレベルの送信キューのパケット送信が終了するまで待つことなく、低いレベルのキューのパケット送信が行われます。
絶対優先（Strict priority）を選択した場合は、送信キューのレベル（優先度）の高いパケットが優先的に送信され、レベルの高いキューのパケット送信が終了するまで次のレベルのキューのパケットは送信されません。
■ 送信方式の変更は、SET QOS SCHEDULINGコマンドで指定します。
SET QOS SCHEDULING=STRICT ↓
本製品の各ポートは、それぞれ4レベル（0〜3）の送信キューを備えています（キュー3が優先度最高）。
送信キューの重み付けを行い、ラウンドロビン（Weighted round robin priority）で送信を行う場合には、送信キューの重み付けを変更することもできます。
■ 設定は、SET QOS HWQUEUEコマンドで行います。送信キューに重み付けを変更する場合には、次のように設定します。
SET QOS HWQUEUE=1 WEIGHT=5 ↓
設定された比率に従って、各キューのパケットは順番に送信されます。
プライオリティーキューのデフォルトの重み付けの比率は、下記のとおりです。
表 1
| キュー番号（大きいほど優先度が高い） |
重み付けの比率 |
| 0 |
1 |
| 1 |
4 |
| 2 |
10 |
| 3 |
15 |
Note
- 送信キューに重み付けを行うには、優先度の高いキュー（キュー3が優先度最高）の比率が大きくなるように設定してください。同じ比率を設定することはできます。
■ 送信キューの重み付けは、SHOW QOS HWQUEUEコマンドで確認できます。
802.1QのVLANタグヘッダーには、3ビットのユーザープライオリティーフィールド（802.1p）が設けられています。
本製品は、このフィールドの値に従って、受信フレームの送信に優先度を付けることができます。
本製品の各ポートは、それぞれ4レベル（0〜3）の送信キューを備えています（キュー3が優先度最高）。
受信フレームがどのキューに入れられるかは、ユーザープライオリティー値とキューのマッピング設定によって決まります。
デフォルトのマッピングは次のとおりです。キューは番号が大きいほど優先度が高くなります。
VLANタグのないフレーム（タグなしフレーム）は、ユーザープライオリティー0（すなわちキュー1に入る）として扱われます。（タグなしフレームの扱いについては、後述の「ポートプライオリティーの割り当て」参照）
表 2
| ユーザープライオリティー |
キュー番号 |
| 0 |
1 |
| 1 |
0 |
| 2 |
0 |
| 3 |
1 |
| 4 |
2 |
| 5 |
2 |
| 6 |
3 |
| 7 |
3 |
■ ユーザープライオリティー値とキューのマッピングを変更するには、SET QOS HWPRIORITYコマンドを使います。たとえば、下図のようなマッピングにするには、次のコマンドを実行します。
SET QOS HWPRIORITY QUEUE=0,0,0,1,1,2,2,3 ↓
表 3
| ユーザープライオリティー |
キュー番号 |
| 0 |
0 |
| 1 |
0 |
| 2 |
0 |
| 3 |
1 |
| 4 |
1 |
| 5 |
2 |
| 6 |
2 |
| 7 |
3 |
■ ユーザープライオリティーとキューのマッピングを確認するにはSHOW QOS HWPRIORITYコマンドを使います。
Note
- 本製品はデフォルトではプライオリティータグが付与されたIPパケットを転送するとき、フレームの優先度をIPパケットのDSCP値にマッピングされたユーザープライオリティー値で上書きします。QoSスケジューリングのモードを変更することで、IEEE 802.1p準拠のプライオリティータグ値に基づく方式を優先するように設定することができます。設定方法については後述の、「QoS処理の優先順位」をご参照ください。
| DiffServ（Differentiated Service） |
DiffServ（Differentiated Service）は、ネットワーク境界（エッジ）で流入トラフィックをクラス分け・マーキングし、ネットワーク内部ではマーカーだけを見てQoSを適用できるようにする技術です。
DiffServでは、マーキング用にIPヘッダーのTOSオクテットを再定義しています。従来、TOSオクテットは3ビットの優先度フィールドと、3または4ビットのTOSフラグフィールド、および予約済みフィールドで構成されていましたが、DiffServでは先頭6ビットをDSCP（DiffServ Code Point）として定義しなおしています。DSCPフィールドは0〜63の値をとるマーカーフィールドであり、各値の意味は個々のネットワーク主体（DiffServドメイン）が独自に定義します。たとえば、DSCP=20は低遅延・狭帯域、DSCP=21は中遅延・広帯域などといった定義が可能です。
| DSCP（DiffServ Code Point） |
IPヘッダーのDiffServフィールド（TOSフィールドとも呼ばれる）内にある6ビットのフィールドです。0〜63の値をとります。パケットを受信する機器に対して、該当パケットのトラフィッククラスを示すために使われます。DSCP値の意味は各機器が独自に管理し、それに基づいてパケットを処理します。

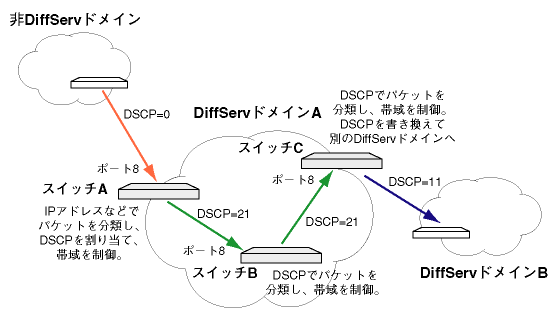

パケットのDSCP値にしたがってQoSを制御するネットワーク上の領域をDiffServドメインと呼びます。DiffServドメインの入り口にあたる機器では、IPアドレスやプロトコル、ポート番号など、DSCP以外の条件をもとにパケットを分類し、DiffServドメイン内で規定されたDSCP値を付加します。これにより、DiffServドメイン内ではDSCP値による統一的なQoSの実施が可能になります。
■ DSCP値とプライオリティー値のマッピングを変更するには、SET QOS DSCPコマンドを使います。
SET QOS DSCP=0-3 PRIORITY=1 ↓
デフォルトでは、すべてのDSCP値に、プライオリティー0が割り当てられています。
本製品では、タグなしフレームを受信した場合、受信したポートに割り当てられたユーザープライオリティーに対応する、送信キューに入ります。デフォルトでは、すべてのポートに、ユーザープライオリティー0が割り当てられています。
■ ポートプライオリティーの設定（ポートへのユーザープライオリティーの割り当て）は、SET SWITCH PORTコマンドで行います。
SET SWITCH PORT=1 PRIORITY=7 ↓
上記の設定を行った場合、ポート1で受信したタグなしパケットは、送信キュー3に入ります。（デフォルトのマッピングによる）
本製品のQoSの動作では、デフォルトではDSCP値に基づく方式、IEEE 802.1p準拠のプライオリティータグの値に基づく方式、ポートプライオリティーの割り当ての順で優先制御を行います
■ QoS処理をIEEE 802.1p準拠のプライオリティータグ値に基づく方式を優先するモードに変更するには、SET QOS SCHEDULINGコマンドでMODEパラメーターを設定します。この場合はDSCP値に基づく優先制御は無効になります。
SET QOS SCHEDULING=WRR MODE=802.1p ↓
■ ポートプライオリティーの割り当てのみ利用したい場合も、上記の操作方法でMODEパラメーターを802.1pに変更し、DSCP値に基づく優先制御を無効にします。
