[index] CentreCOM GS900M V2シリーズ コマンドリファレンス 2.3.2

QoS/ポリシーベースQoS

  - 概要
  - 構成要素
   - スイッチポート
   - QoSポリシー
   - トラフィッククラス
   - フローグループ
   - クラシファイア
   - パケットの照合順序について
  - 基本設定
   - QoSポリシーとスイッチポート
   - トラフィッククラス
   - フローグループ
   - クラシファイア
  - 詳細設定
   - 最大帯域（帯域制限）
   - DSCPフィールドの書き換え
   - 送信優先度の設定
  - 設定例
   - 帯域制限
   - DiffServ
   - 優先度変更

本製品は、ユーザーが定義したポリシーに基づき、各種トラフィックに任意のサービスレベルを割り当てるポリシーベースQoS（Quality of Service）機能を備えています。

ここでは、コマンドラインインターフェースによる設定方法を中心に説明します。なお、Web GUIでは「スイッチ設定」-「ポリシーベースQoS」で設定できます。（詳細は「Web GUI」/「スイッチ設定」をご覧ください。）



概要

• 帯域制限：特定のトラフィッククラスに与える帯域を、一定値までに制限します。

• DiffServ：IPヘッダーのDSCP（DiffServ Code Point）フィールド値による帯域制御が可能です。また、送信時にDSCPフィールドを書き換えることができます。

• 優先度変更：トラフィックごとに送信の優先度を変更することができます。


Note - 出力ポートにQoSポリシーを関連づけた場合、フィルターの対象となるのは学習済みのユニキャストアドレス宛てのトラフィックのみです。未学習のユニキャスト/マルチキャストアドレス、およびブロードキャスト宛てのトラフィックは対象になりません。また、学習済みのマルチキャストアドレス宛てのトラフィックも対象になりません。

Note - ポリシーベースQoSとDHCP Snoopingの併用はできません。

Note - スイッチ内部のパケットバッファー制御を、パケット転送のパフォーマンスよりQoSの優先制御を優先するように設定するには、ENABLE QOSコマンドを使用します。有効にしない場合でも、QoS動作は行いますが、優先制御の効果が効きづらい状態になる場合があります。

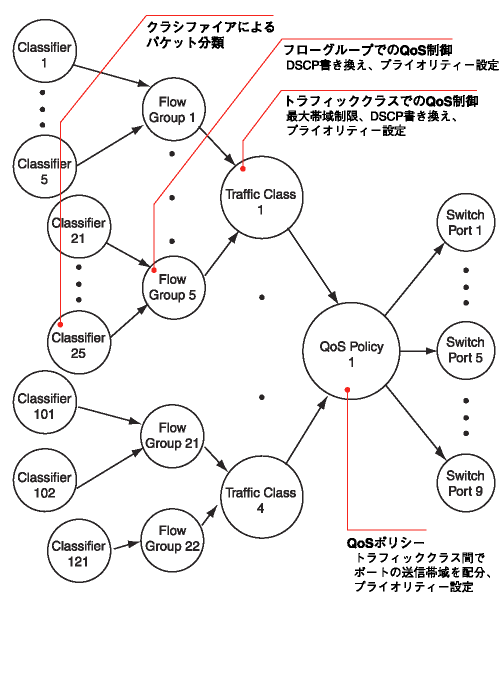

構成要素

• スイッチポート

• QoSポリシー

• トラフィッククラス

• フローグループ

• クラシファイア


スイッチポート

QoSポリシー

トラフィッククラス

Note - 実際のトラフィッククラスは「TCP」「UDP」のような名前ではなく、番号で識別します。ただし、覚え書きとして文字列を割り当てることはできます（DESCRIPTIONパラメーター）。

Note - トラフィッククラスは64個まで作成可能ですが、1つのQoSポリシーに割り当てられるのは63個までです。

フローグループ

Note - 実際のフローグループは「Web」「FTP」「その他」のような名前ではなく、番号で識別します。ただし、覚え書きとして文字列を割り当てることはできます（DESCRIPTIONパラメーター）。

クラシファイア

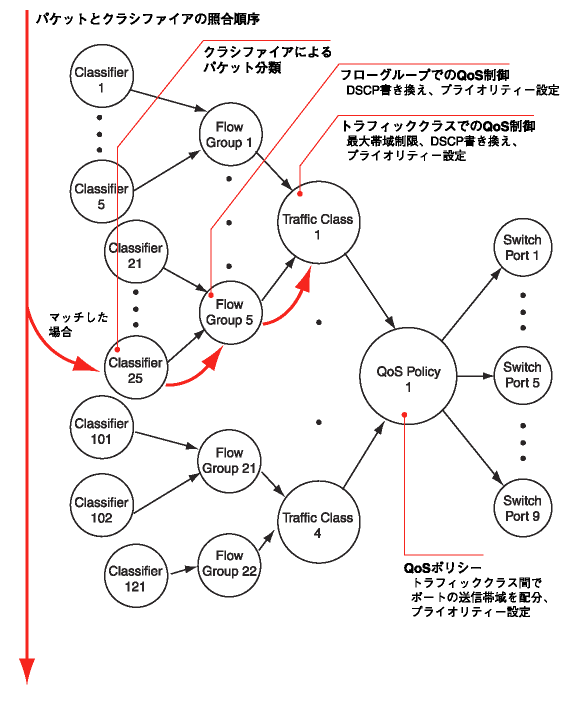

パケットの照合順序について

### QOS ポリシーの作成 (1) create qos policy=1 ### トラフィッククラスの作成とポリシーへの割り当て (2) create qos trafficclass=1 create qos trafficclass=2 add qos policy=1 trafficclasslist=1 add qos policy=1 trafficclasslist=2 ### フローグループの作成とトラフィッククラスへの割り当て (3) create qos flowgroup=11 create qos flowgroup=12 create qos flowgroup=21 add qos trafficclass=1 flowgrouplist=11 add qos trafficclass=1 flowgrouplist=12 add qos trafficclass=2 flowgrouplist=21 ### クラシファイアの作成とフローグループへの割り当て (4) create classifier=111 <フィルター条件は割愛（以下同じ）>... create classifier=112 ... create classifier=113 ... add qos flowgroup=11 classifierlist=111 add qos flowgroup=11 classifierlist=112 add qos flowgroup=11 classifierlist=113 create classifier=121 ... create classifier=122 ... add qos flowgroup=12 classifierlist=121 add qos flowgroup=12 classifierlist=122 create classifier=211 ... create classifier=212 ... create classifier=213 ... add qos flowgroup=21 classifierlist=211 add qos flowgroup=21 classifierlist=212 add qos flowgroup=21 classifierlist=213 ### QOS ポリシーのポートへの割り当て (5) set qos policy=1 egressport=1

### トラフィッククラスの作成とポリシーへの割り当て (2) create qos trafficclass=1 create qos trafficclass=2 add qos policy=1 trafficclass=2 add qos policy=1 trafficclass=1

# show qos policy=0 --------------------------------------------- Policy ID ............ 0 Description .......... Remark DSCP .......... None In DSCP Overwrite .... Traffic Class List ...2, 1 Redirect Port ........ Ingress Port List .... Egress Port List ..... Is Active ............ No

基本設定

Note - QoSポリシーをスイッチポートに関連付ける場合には、トラフィッククラスをQoSポリシーに割り当ててから行ってください。

1. QoSポリシーを作成する

2. トラフィッククラスを作成する

3. トラフィッククラスをQoSポリシーに割り当てる

4. フローグループを作成する

5. フローグループをトラフィッククラスに割り当てる

6. クラシファイアを作成する

7. クラシファイアをフローグループに割り当てる

8. QoSポリシーをスイッチポートに関連付ける


QoSポリシーとスイッチポート

CREATE QOS POLICY=1 ↓


Note - QoSポリシーをスイッチポートに関連付けるには、あらかじめトラフィッククラスをQoSポリシーに割り当てておく必要があります。以下の例ではQoSポリシーにトラフィッククラスが割り当てられているものと仮定します。割り当て方法については、次節「トラフィッククラス」をご覧ください。

• ポート1から入力されるパケットにQoSポリシー「1」を適用。

  SET QOS POLICY=1 INGRESSPORT=1 ↓



• ポート2から出力されるパケットにQoSポリシー「2」を適用。

  SET QOS POLICY=2 EGRESSPORT=2 ↓



• ポート3から入力され、ポート4から出力されるパケットにQoSポリシー「3」を適用。

  SET QOS POLICY=3 INGRESSPORT=3 EGRESSPORT=4 ↓


Note - QoSポリシーには、複数の入力ポート（INGRESSPORT）と1つの出力ポート（EGRESSPORT）を関連付けることができます。

Note - 複数のQoSポリシーにおいて、同じスイッチポートを入力ポート（INGRESSPORT）として指定することはできません。また、複数のQoSポリシーにおいて、同じスイッチポートを出力ポート（EGRESSPORT）として指定することもできません。

Note - QoSポリシーには、複数のトラフィッククラスを割り当てることができます。

Note - 出力ポート（EGRESSPORT）に関連付けたQoSポリシーは、フラッディングフレームには適用されません。

SET QOS POLICY=1 INGRESSPORT=NONE ↓


トラフィッククラス

CREATE QOS TRAFFICCLASS=1 ↓


CREATE QOS TRAFFICCLASS=1 MAXBANDWIDTH=500 ↓


SET QOS TRAFFICCLASS=1 MAXBANDWIDTH=500 ↓


ADD QOS POLICY=1 TRAFFICCLASSLIST=1-3 ↓


Note - QoSポリシーには複数のトラフィッククラスを割り当てることができます。

Note - トラフィッククラスは、1つのQoSポリシーにしか割り当てることができません。あるポリシーに割り当てたトラフィッククラスは、別のポリシーでは使用できません。

Note - トラフィッククラスには、複数のフローグループを割り当てることができます。

フローグループ

CREATE QOS FLOWGROUP=1 ↓


CREATE CLASSIFIER=1 TCPDPORT=80 ↓
CREATE CLASSIFIER=2 TCPSPORT=80 ↓
CREATE CLASSIFIER=3 TCPDPORT=443 ↓
CREATE CLASSIFIER=4 TCPSPORT=443 ↓


ADD QOS FLOWGROUP=1 CLASSIFIERLIST=1-4 ↓


SET QOS FLOWGROUP=1 MARKVALUE=30 ↓


ADD QOS TRAFFICCLASS=1 FLOWGROUPLIST=2,4 ↓


Note - フローグループは、1つのトラフィッククラスにしか割り当てることができません。一方、トラフィッククラスには、複数のフローグループを割り当てることができます。

クラシファイア

CREATE CLASSIFIER=101 IPDADDR=192.168.10.5/32 ↓


ADD QOS FLOWGROUP=1 CLASSIFIERLIST=101 ↓


Note - クラシファイアは、複数のフローグループに割り当てることができます。ただし、同一ポリシー内で同じクラシファイアを複数回指定しないでください。

Note - クラシファイアは、フローグループ、トラフィッククラスをポリシーを介してポートに割り当てられますが、1ポートに割り当てられるクラシファイアの数は、128個までです。

詳細設定

最大帯域（帯域制限）

SET QOS TRAFFICCLASS=10 MAXBANDWIDTH=500 ↓


Note - 実際に制限される帯域は、MAXBANDWIDTHパラメーターで設定された最大帯域幅より高いレートとなる場合があります。トラフィックのフレームサイズが小さいほど誤差が大きくなり、最大15Mbps程度の誤差が発生します。

DSCPフィールドの書き換え

SET QOS TRAFFICCLASS=2 MARKVALUE=20 ↓


SET QOS FLOWGROUP=10 MARKVALUE=25 ↓


SET QOS POLICY=1 REMARKINDSCP=ALL INDSCPOVERWRITE=25 ↓


送信優先度の設定

SET QOS TRAFFICCLASS=2 PRIORITY=7 ↓


SET QOS FLOWGROUP=10 PRIORITY=4 ↓


設定例

帯域制限

1. QoSポリシー「1」を作成します。

   CREATE QOS POLICY=1 ↓



2. トラフィッククラス「1」を定義し、最大帯域を割り当てます。

   CREATE QOS TRAFFICCLASS=1 MAXBANDWIDTH=80 ↓



3. トラフィッククラス「1」をQoSポリシー「1」に割り当てます。

   ADD QOS POLICY=1 TRAFFICCLASS=1 ↓



4. トラフィックグループ「1」と対応するフローグループ「1」を作成します。

   CREATE QOS FLOWGROUP=1 ↓



5. トラフィッククラス「1」にフローグループ「1」を割り当てます。

   ADD QOS TRAFFICCLASS=1 FLOWGROUP=1 ↓



6. UDP通信を分類するクラシファイアを作成します。

   CREATE CLASSIFIER=1 IPPROTOCOL=UDP ↓ ↓



7. フローグループにクラシファイアを割り当てます。

   ADD QOS FLOWGROUP=1 CLASSIFIER=1 ↓



8. QoSポリシー「1」をポートに関連付けます。

   SET QOS POLICY=1 INGRESSPORT=5 ↓

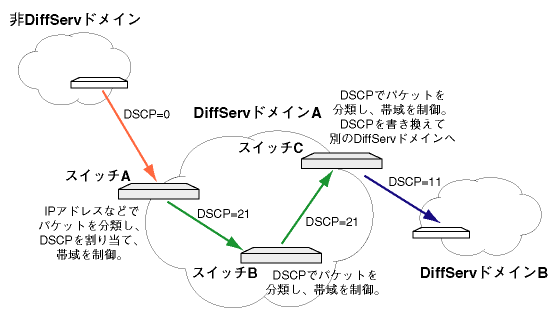

DiffServ

1. QoSポリシー「1」を作成します。

   CREATE QOS POLICY=1 ↓



2. 8つのトラフィッククラス「1」〜「8」を定義し、それぞれに最大帯域を割り当てます。また、各クラスに対し、DSCP値「21」〜「28」を付加するよう設定します。

   CREATE QOS TRAFFICCLASS=1 MAXBANDWIDTH=500 MARKVALUE=21 ↓
CREATE QOS TRAFFICCLASS=2 MAXBANDWIDTH=300 MARKVALUE=22 ↓
CREATE QOS TRAFFICCLASS=3 MAXBANDWIDTH=200 MARKVALUE=23 ↓
CREATE QOS TRAFFICCLASS=4 MAXBANDWIDTH=100 MARKVALUE=24 ↓
CREATE QOS TRAFFICCLASS=5 MAXBANDWIDTH=50 MARKVALUE=25 ↓
CREATE QOS TRAFFICCLASS=6 MAXBANDWIDTH=50 MARKVALUE=26 ↓
CREATE QOS TRAFFICCLASS=7 MAXBANDWIDTH=50 MARKVALUE=27 ↓
CREATE QOS TRAFFICCLASS=8 MAXBANDWIDTH=50 MARKVALUE=28 ↓



3. トラフィッククラス「1」〜「8」をQoSポリシー「1」に割り当てます。

   ADD QOS POLICY=1 TRAFFICCLASS=1-8 ↓



4. トラフィックグループ「1」〜「8」と1対1で対応するフローグループ「1」〜「8」を作成します。

   CREATE QOS FLOWGROUP=1 ↓
CREATE QOS FLOWGROUP=2 ↓
CREATE QOS FLOWGROUP=3 ↓
CREATE QOS FLOWGROUP=4 ↓
CREATE QOS FLOWGROUP=5 ↓
CREATE QOS FLOWGROUP=6 ↓
CREATE QOS FLOWGROUP=7 ↓
CREATE QOS FLOWGROUP=8 ↓



5. トラフィッククラス「1」〜「8」にフローグループ「1」〜「8」を割り当てます。

   ADD QOS TRAFFICCLASS=1 FLOWGROUP=1 ↓
ADD QOS TRAFFICCLASS=2 FLOWGROUP=2 ↓
ADD QOS TRAFFICCLASS=3 FLOWGROUP=3 ↓
ADD QOS TRAFFICCLASS=4 FLOWGROUP=4 ↓
ADD QOS TRAFFICCLASS=5 FLOWGROUP=5 ↓
ADD QOS TRAFFICCLASS=6 FLOWGROUP=6 ↓
ADD QOS TRAFFICCLASS=7 FLOWGROUP=7 ↓
ADD QOS TRAFFICCLASS=8 FLOWGROUP=8 ↓



6. ヘッダー情報に基づいてパケットを分類するクラシファイアを作成します。

   CREATE CLASSIFIER=1 TCPSPORT=80 ↓
CREATE CLASSIFIER=2 TCPSPORT=20 ↓
CREATE CLASSIFIER=3 TCPSPORT=25 ↓
CREATE CLASSIFIER=4 IPPROTOCOL=TCP ↓
CREATE CLASSIFIER=5 UDPSPORT=53 ↓
CREATE CLASSIFIER=6 UDPDPORT=53 ↓
CREATE CLASSIFIER=7 IPPROTOCOL=UDP ↓
CREATE CLASSIFIER=8 IPPROTOCOL=ICMP ↓




   Note - 本例はあくまでも説明のためのサンプルです。トラフィッククラスは綿密な計画とテストに基づいて作成してください。



7. フローグループにクラシファイアを割り当てます。

   ADD QOS FLOWGROUP=1 CLASSIFIER=1 ↓
ADD QOS FLOWGROUP=2 CLASSIFIER=2 ↓
ADD QOS FLOWGROUP=3 CLASSIFIER=3 ↓
ADD QOS FLOWGROUP=4 CLASSIFIER=4 ↓
ADD QOS FLOWGROUP=5 CLASSIFIER=5 ↓
ADD QOS FLOWGROUP=6 CLASSIFIER=6 ↓
ADD QOS FLOWGROUP=7 CLASSIFIER=7 ↓
ADD QOS FLOWGROUP=8 CLASSIFIER=8 ↓



8. QoSポリシー「1」をスイッチポートに関連付けます。

   SET QOS POLICY=1 INGRESSPORT=8 ↓


1. QoSポリシー「1」を作成します。

   CREATE QOS POLICY=1 ↓



2. DSCP値「21」〜「28」に対応する8つのトラフィッククラスを定義し、それぞれに最大帯域を割り当てます。

   CREATE QOS TRAFFICCLASS=1 MAXBANDWIDTH=50 ↓
CREATE QOS TRAFFICCLASS=2 MAXBANDWIDTH=30 ↓
CREATE QOS TRAFFICCLASS=3 MAXBANDWIDTH=20 ↓
CREATE QOS TRAFFICCLASS=4 MAXBANDWIDTH=10 ↓
CREATE QOS TRAFFICCLASS=5 MAXBANDWIDTH=5 ↓
CREATE QOS TRAFFICCLASS=6 MAXBANDWIDTH=5 ↓
CREATE QOS TRAFFICCLASS=7 MAXBANDWIDTH=5 ↓
CREATE QOS TRAFFICCLASS=8 MAXBANDWIDTH=5 ↓



3. トラフィッククラス「1」〜「8」をQoSポリシー「1」に割り当てます。

   ADD QOS POLICY=1 TRAFFICCLASS=1-8 ↓



4. トラフィックグループ「1」〜「8」と1対1で対応するフローグループ「1」〜「8」を作成します。

   CREATE QOS FLOWGROUP=1 ↓
CREATE QOS FLOWGROUP=2 ↓
CREATE QOS FLOWGROUP=3 ↓
CREATE QOS FLOWGROUP=4 ↓
CREATE QOS FLOWGROUP=5 ↓
CREATE QOS FLOWGROUP=6 ↓
CREATE QOS FLOWGROUP=7 ↓
CREATE QOS FLOWGROUP=8 ↓



5. トラフィッククラス「1」〜「8」にフローグループ「1」〜「8」を割り当てます。

   ADD QOS TRAFFICCLASS=1 FLOWGROUP=1 ↓
ADD QOS TRAFFICCLASS=2 FLOWGROUP=2 ↓
ADD QOS TRAFFICCLASS=3 FLOWGROUP=3 ↓
ADD QOS TRAFFICCLASS=4 FLOWGROUP=4 ↓
ADD QOS TRAFFICCLASS=5 FLOWGROUP=5 ↓
ADD QOS TRAFFICCLASS=6 FLOWGROUP=6 ↓
ADD QOS TRAFFICCLASS=7 FLOWGROUP=7 ↓
ADD QOS TRAFFICCLASS=8 FLOWGROUP=8 ↓



6. IPヘッダーのDSCP値によってパケットを分類するクラシファイアを作成します。

   CREATE CLASSIFIER=1 IPDSCP=21 ↓
CREATE CLASSIFIER=2 IPDSCP=22 ↓
CREATE CLASSIFIER=3 IPDSCP=23 ↓
CREATE CLASSIFIER=4 IPDSCP=24 ↓
CREATE CLASSIFIER=5 IPDSCP=25 ↓
CREATE CLASSIFIER=6 IPDSCP=26 ↓
CREATE CLASSIFIER=7 IPDSCP=27 ↓
CREATE CLASSIFIER=8 IPDSCP=28 ↓



7. フローグループにクラシファイアを割り当てます。

   ADD QOS FLOWGROUP=1 CLASSIFIER=1 ↓
ADD QOS FLOWGROUP=2 CLASSIFIER=2 ↓
ADD QOS FLOWGROUP=3 CLASSIFIER=3 ↓
ADD QOS FLOWGROUP=4 CLASSIFIER=4 ↓
ADD QOS FLOWGROUP=5 CLASSIFIER=5 ↓
ADD QOS FLOWGROUP=6 CLASSIFIER=6 ↓
ADD QOS FLOWGROUP=7 CLASSIFIER=7 ↓
ADD QOS FLOWGROUP=8 CLASSIFIER=8 ↓



8. QoSポリシー「1」をスイッチポートに関連付けます。

   SET QOS POLICY=1 INGRESSPORT=8 ↓


1. QoSポリシー「1」を作成します。

   CREATE QOS POLICY=1 ↓



2. DSCP値「21」〜「28」に対応する8つのトラフィッククラスを定義し、それぞれに最大帯域を割り当てます。また、各クラスに対し、DSCP値を「11」〜「18」に書き換えるよう設定します。

   CREATE QOS TRAFFICCLASS=1 MAXBANDWIDTH=50 MARKVALUE=11 ↓
CREATE QOS TRAFFICCLASS=2 MAXBANDWIDTH=30 MARKVALUE=12 ↓
CREATE QOS TRAFFICCLASS=3 MAXBANDWIDTH=20 MARKVALUE=13 ↓
CREATE QOS TRAFFICCLASS=4 MAXBANDWIDTH=10 MARKVALUE=14 ↓
CREATE QOS TRAFFICCLASS=5 MAXBANDWIDTH=5 MARKVALUE=15 ↓
CREATE QOS TRAFFICCLASS=6 MAXBANDWIDTH=5 MARKVALUE=16 ↓
CREATE QOS TRAFFICCLASS=7 MAXBANDWIDTH=5 MARKVALUE=17 ↓
CREATE QOS TRAFFICCLASS=8 MAXBANDWIDTH=5 MARKVALUE=18 ↓



3. トラフィッククラス「1」〜「8」をQoSポリシー「1」に割り当てます。

   ADD QOS POLICY=1 TRAFFICCLASS=1-8 ↓



4. トラフィックグループ「1」〜「8」と1対1で対応するフローグループ「1」〜「8」を作成します。

   CREATE QOS FLOWGROUP=1 ↓
CREATE QOS FLOWGROUP=2 ↓
CREATE QOS FLOWGROUP=3 ↓
CREATE QOS FLOWGROUP=4 ↓
CREATE QOS FLOWGROUP=5 ↓
CREATE QOS FLOWGROUP=6 ↓
CREATE QOS FLOWGROUP=7 ↓
CREATE QOS FLOWGROUP=8 ↓



5. トラフィッククラス「1」〜「8」にフローグループ「1」〜「8」を割り当てます。

   ADD QOS TRAFFICCLASS=1 FLOWGROUP=1 ↓
ADD QOS TRAFFICCLASS=2 FLOWGROUP=2 ↓
ADD QOS TRAFFICCLASS=3 FLOWGROUP=3 ↓
ADD QOS TRAFFICCLASS=4 FLOWGROUP=4 ↓
ADD QOS TRAFFICCLASS=5 FLOWGROUP=5 ↓
ADD QOS TRAFFICCLASS=6 FLOWGROUP=6 ↓
ADD QOS TRAFFICCLASS=7 FLOWGROUP=7 ↓
ADD QOS TRAFFICCLASS=8 FLOWGROUP=8 ↓



6. IPヘッダーのDSCP値によってパケットを分類するクラシファイアを作成します。

   CREATE CLASSIFIER=1 IPDSCP=21 ↓
CREATE CLASSIFIER=2 IPDSCP=22 ↓
CREATE CLASSIFIER=3 IPDSCP=23 ↓
CREATE CLASSIFIER=4 IPDSCP=24 ↓
CREATE CLASSIFIER=5 IPDSCP=25 ↓
CREATE CLASSIFIER=6 IPDSCP=26 ↓
CREATE CLASSIFIER=7 IPDSCP=27 ↓
CREATE CLASSIFIER=8 IPDSCP=28 ↓



7. フローグループにクラシファイアを割り当てます。

   ADD QOS FLOWGROUP=1 CLASSIFIER=1 ↓
ADD QOS FLOWGROUP=2 CLASSIFIER=2 ↓
ADD QOS FLOWGROUP=3 CLASSIFIER=3 ↓
ADD QOS FLOWGROUP=4 CLASSIFIER=4 ↓
ADD QOS FLOWGROUP=5 CLASSIFIER=5 ↓
ADD QOS FLOWGROUP=6 CLASSIFIER=6 ↓
ADD QOS FLOWGROUP=7 CLASSIFIER=7 ↓
ADD QOS FLOWGROUP=8 CLASSIFIER=8 ↓



8. QoSポリシー「1」をスイッチポートに関連付けます。

   SET QOS POLICY=1 INGRESSPORT=8 ↓


優先度変更

1. QoSポリシー「1」を作成します。

   CREATE QOS POLICY=1 ↓



2. トラフィッククラス「1」〜「2」を定義し、それぞれにプライオリティーを割り当てます。

   CREATE QOS TRAFFICCLASS=1 PRIORITY=7 ↓
CREATE QOS TRAFFICCLASS=2 PRIORITY=1 ↓



3. トラフィッククラス「1」〜「2」をQoSポリシー「1」に割り当てます。

   ADD QOS POLICY=1 TRAFFICCLASS=1-2 ↓



4. トラフィッククラス「1」〜「2」と1対1で対応するフローグループ「1」〜「2」を作成します。

   CREATE QOS FLOWGROUP=1 ↓
CREATE QOS FLOWGROUP=2 ↓



5. トラフィッククラス「1」〜「2」にフローグループ「1」〜「2」を割り当てます。

   ADD QOS TRAFFICCLASS=1 FLOWGROUP=1 ↓
ADD QOS TRAFFICCLASS=2 FLOWGROUP=2 ↓



6. 各クライアントからのパケットに対応するクラシファイアを定義します。

   CREATE CLASSIFIER=1 IPSADDR=192.168.1.1/32 ↓
CREATE CLASSIFIER=2 IPSADDR=192.168.1.2/32 ↓
CREATE CLASSIFIER=3 IPSADDR=192.168.1.3/32 ↓



7. フローグループにクラシファイアを割り当てます。

   ADD QOS FLOWGROUP=1 CLASSIFIER=1 ↓
ADD QOS FLOWGROUP=2 CLASSIFIER=2-3 ↓



8. QoSポリシー「1」を入力ポートに関連付けます。

   SET QOS POLICY=1 INGRESSPORT=1-3 ↓
