運用・管理 / システム

管理機構へのアクセス

• コンソールポートに接続したコンソールターミナル

• ネットワーク上のTelnetクライアント

• ネットワーク上のSecure Shell（SSH）クライアント


Note

Telnet/SSHを使用するには、あらかじめコンソールターミナルからログインし、本製品にIPアドレス等を設定しておく必要があります。本製品のご購入時にはIPアドレスが設定されていないため、必ず一度はコンソールターミナルからログインすることとなります。

コンソールターミナル

Note

端末画面の1画面当たり表示行数を0に設定（画面単位での一時停止を無効化）した場合、show logコマンドなどの画面出力が自動折り返しされません。

Telnetクライアント

SSHクライアント

起動と停止

Note

起動後ログインプロンプトが表示されるまでの時間は、機種やファームウェアのバージョンによって異なりますが、おおむね一分程度かかります。

Bootloader 1.0.9 loaded
Press <Ctrl+B> for the Boot Menu

Reading filesystem...
Loading flash:SBx81CFC400-5.4.7-1.1.rel...
Verifying release... OK
Booting...
Starting base/first... [ OK ]
Mounting virtual filesystems... [ OK ]

           ______________   ____
        /\ \            / /______\
      /   \ \_      __/ /| ______ |
    /      \ |     |  /  | ______ |
  /         \ \   / /     \ ____ /
/______/\____\ \/ /____________/

Allied Telesis Inc.
AlliedWare Plus (TM) v5.4.7
Current release filename: SBx81CFC400-5.4.7-1.1.rel
Original release filename: SBx81CFC400-5.4.7-1.1.rel
Built: Tue Oct 11 16:36:59 NZDT 2011 by: maker@maker06-build
Mounting static filesystems... [ OK ]
Checking flash filesystem... [ OK ]
Mounting flash filesystem... [ OK ]
Checking for last gasp debug output... [ OK ]
Checking NVS filesystem... [ OK ]
Mounting NVS filesystem... [ OK ]
Starting base/rename-eth... [ OK ]
Starting base/arm_sysctl... [ OK ]
Starting base/dbus... [ OK ]
Starting base/syslog... [ OK ]
Starting base/lif_ok... [ OK ]
...
Received event modules.done
Received event board.inserted
Received event hardware.done
Starting network/startup... [ OK ]
Starting network/stackd... [ OK ]
Starting network/election.timeout... [ OK ]
Received event network.enabled
Initializing HA processes:
08:24:38 awplus-5 chassis[1492]: Card 6 (AT-SBx81CFC400) has joined chassis
08:24:40 awplus-5 chassis[1492]: Card 6 (AT-SBx81CFC400) has become the Active C
08:24:40 awplus-5 chassis[1492]: Card 12 (AT-SBx81XZ4) has joined chassis
08:24:40 awplus-5 chassis[1492]: Card 10 (AT-SBx81GP24) has joined chassis
08:24:40 awplus-5 chassis[1492]: Card 2 (AT-SBx81GP24) has joined chassis
08:24:40 awplus-5 chassis[1492]: Card 4 (AT-SBx81GP24) has joined chassis
Received event vcs.elected-slave
08:24:44 awplus-5 chassis[1492]: Card has booted as one off boot, SW version au.
auth, bgpd, cntrd, epsr, exfx, hostd, hsl
imi, imiproxyd, irdpd, lacp, lldpd, loopprot, mstp
nsm, openhpid, ospf6d, ospfd, pdmd, pimd, ripd
ripngd, rmon, sflowd, vrrpd
...
Received event network.active
Loading configuration file from active CFC, please wait.
.
done!
Received event network.configured

awplus login:

ログイン

• ユーザー名：manager

• パスワード：friend


awplus login: manager ↓
Password: friend ↓（実際には表示されません）

AlliedWare Plus (TM) 5.4.7 xx/xx/xx xx:xx:xx
awplus>

Note

一定回数（初期設定では5回）連続してログインに失敗すると、失敗したユーザーは一定時間（初期設定は5分）ログインすることができなくなります（失敗したユーザー以外ではログイン可能）。これらの設定は、aaa local authentication attempts max-failコマンド、aaa local authentication attempts lockout-timeコマンドで変更できます。

Note

Telnet/SSH接続の場合、ログインプロンプトが表示されてから1分以内にログインしないと、Telnet/SSHセッションが切断されます。切断までの時間は、SSHの場合ssh server login-timeoutコマンドで変更できます。

コマンドモード

• 非特権EXECモード

• 特権EXECモード

• グローバルコンフィグモード

• インターフェースモード


awplus login: manager ↓
Password: friend ↓（実際には表示されません）

AlliedWare Plus (TM) 5.4.7 xx/xx/xx xx:xx:xx
awplus>

awplus> enable ↓
awplus#

awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#

awplus(config)# exit ↓
awplus#

awplus(config)# interface vlan1 ↓
awplus(config-if)#

awplus(config-if)# exit ↓
awplus(config)#

awplus(config-if)# end ↓
awplus#

awplus# disable ↓
awplus>

awplus# exit ↓

awplus login:

パスワードの変更

1. ログイン直後は非特権EXECモードなので、次のようにenableコマンド、configure terminalコマンドの順に実行して、グローバルコンフィグモードに移動します。


   awplus> enable ↓
   awplus# configure terminal ↓
   Enter configuration commands, one per line.  End with CNTL/Z.




2. usernameコマンドを実行してパスワードを変更します。


   awplus(config)# username manager password o10moDutch ↓


Note

パスワードの設定は保存しないと再起動によって失われます。設定を保存する方法については後述します。

Note

ユーザー認証関連機能の詳細については、「運用・管理」の「ユーザー認証」をご覧ください。

ホスト名の設定

awplus(config)# hostname myswitch ↓
myswitch(config)#

Note

ホスト名の設定は保存しないと再起動によって失われます。設定を保存する方法については後述します。

Note

本解説編の残りの部分では、説明の流れ上、ホスト名を「myswitch」に設定しているものと仮定します。他の解説編やコマンド編では、原則として初期設定のホスト名「awplus」を用いますが、複数の装置を使用する構成例などでは、各装置を見分けやすいよう「RouterA」、「RouterB」のようなホスト名を仮定する場合もあります。

Note

hostnameコマンドで設定したホスト名は、MIB-IIオブジェクトsysNameの値としても使われます。詳しくは、「運用・管理」の「SNMP」をご覧ください。

システム時刻の設定

1. 機器を使用する場所のタイムゾーン（時間帯）を設定する。

2. 日付と時刻を設定する。


myswitch(config)# clock timezone JST plus 9 ↓

Note

タイムゾーンの設定は保存しないと再起動によって失われます。設定を保存する方法については後述します。

Note

本コマンドによりタイムゾーンの設定を変更したときは、設定を保存した後システムを再起動してください。ファームウェアバージョン5.4.3以前のファームウェアからバージョンアップする場合、バージョンアップ後にタイムゾーンの設定を反映させる必要があるため、再度システムを再起動してください。

myswitch(config)# exit ↓
myswitch# clock set 17:05:00 24 Dec 2012 ↓

Note

clock setコマンドは実行コマンドなので、実行後に設定保存の操作（後述）は必要ありません。コマンド実行とともに内蔵時計の時刻が変更され、以後保持されます。

Note

clock setコマンドで指定する時刻は、設定済みタイムゾーンにおける現地時刻です。タイムゾーンの設定に基づき、内蔵時計には協定世界時（UTC）換算の時刻が設定されます。本製品をUTC以外のタイムゾーンで使用する場合は、最初にタイムゾーンの設定を行い、その後時刻を設定してください。

myswitch# show clock ↓

Local Time: Mon, 24 Dec 2012 17:05:03 +0900
UTC Time:   Mon, 24 Dec 2012 08:05:03 +0000
Timezone: JST
Timezone Offset: +09:00
Summer time zone: None

管理用IPアドレスの設定

1. グローバルコンフィグモードに移動します。


   myswitch# configure terminal ↓
   Enter configuration commands, one per line.  End with CNTL/Z.
   myswitch(config)#




2. IPアドレスの設定はインターフェースモードで行います。インターフェースモードに入るには、interfaceコマンドで対象インターフェース名（ここではeth0）を指定します。


   myswitch(config)# interface eth0 ↓
   myswitch(config-if)#




3. ip addressコマンドでIPアドレスとマスク長を指定します。


   myswitch(config-if)# ip address 192.168.0.1/24 ↓
   myswitch(config-if)# end ↓





   Note

   IPアドレスの設定は保存しないと再起動によって失われます。設定を保存する方法については後述します。

Note

SSHクライアントからCLIへのアクセスを可能にするには、IPアドレスの設定だけでなく、SSHサーバー有効化のための設定も必要です。設定方法については、「運用・管理」の「Secure Shell」をご覧ください。

Note

Telnetクライアントとeth0の間にルーターが介在している場合は、本製品とTelnetクライアントの双方にIP経路の設定が必要です。本製品の経路設定については、「IP」の「経路制御」をご覧ください。

myswitch# show ip interface eth0 ↓
Interface             IP-Address      Status          Protocol
eth0                  192.168.0.1     admin up        running

myswitch# show interface eth0 ↓
Interface eth0
  Scope: both
  Link is UP, administrative state is UP
  Hardware is Ethernet, address is 0000.cd27.be48
  IPv4 address 192.168.0.1/24 broadcast 192.168.0.255
  index 1 metric 1 mtu 1500
  duplex-full speed 100 polarity auto
  <UP,BROADCAST,RUNNING,MULTICAST>
  VRF Binding: Not bound
  Bandwidth 1g
    input packets 153, bytes 17728, dropped 0, multicast packets 0
    output packets 5, bytes 478, multicast packets 0 broadcast packets 0

設定の保存

Note

設定変更時はこまめにコンフィグを保存することをおすすめします。

myswitch# show running-config ↓
!
service password-encryption
!
hostname myswitch
!
username manager privilege 15 password 8 $1$bJoVec4D$JwOJGPr7YqoExA0GVasdE0
!
service telnet
!
clock timezone JST plus 9:00
ip domain-lookup
!
no ip multicast-routing
!
spanning-tree mode rstp
!
interface port1.1.1-1.1.24
 switchport
 switchport mode access
!
interface eth0
 ip address 192.168.0.1/24
!
line con 0
line vty 0 4
!
end

myswitch# copy running-config startup-config ↓
Building configuration...
[OK]

myswitch# write memory ↓
Building configuration...
[OK]

myswitch# show startup-config ↓
!
service password-encryption
!
hostname myswitch
!
username manager privilege 15 password 8 $1$bJoVec4D$JwOJGPr7YqoExA0GVasdE0
!
service telnet
!
clock timezone JST plus 9:00
ip domain-lookup
!
no ip multicast-routing
!
spanning-tree mode rstp
!
interface port1.1.1-1.1.24
 switchport
 switchport mode access
!
interface eth0
 ip address 192.168.0.1/24
!
line con 0
line vty 0 4
!
end

再起動

Note

再起動を実行する前に、現在の設定内容（ランニングコンフィグ）を保存したかどうかご確認ください。設定の保存については、前節および「運用・管理」の「コンフィグレーション」をご覧ください。

myswitch> enable ↓
myswitch# reload ↓
reboot system? (y/n): y ↓

URGENT: broadcast message:
System going down IMMEDIATELY!

        ... Rebooting at user request ...


Restarting system.

その他の機能

起動用ファームウェアの設定

awplus(config)# boot system flash:/SBx81CFC400-5.4.7-1.2.rel ↓

awplus(config)# boot system usb:/SBx81CFC400-5.4.7-1.2.rel ↓

Note

USBメモリー上のイメージファイルを起動用ファームウェアに指定するには、USB 2.0である必要があります。ご使用の際には、お客様の使用環境で事前に検証を行った上で導入してください。

Note

コントロールファブリックカード AT-SBx81CFC400 と AT-SBx81CFC960 では、使用するファームウェアイメージファイルが異なります。バージョンアップ時には、それぞれにあったファームウェアイメージファイルをご使用ください。

Note

5.4.7-1.2は説明上使用している架空のファームウェアとなり、5.4.7-1.1リリース時点では実際にはリリースされていないファームウェアバージョンとなりますのでご注意ください。

Note

イメージファイルの設定は、コマンド実行時にシステムファイルに保存されるため、copyコマンドやwrite fileコマンド、write memoryコマンドなどでコンフィグに保存する必要はありません。

awplus(config)# boot system backup flash:/SBx81CFC400-5.4.7-1.1.rel ↓

awplus# show boot ↓

ファームウェアの更新手順

Note

VCS構成におけるファームウェア更新手順については、VCS運用編をご覧ください。

Note

コントロールファブリックカード AT-SBx81CFC400 と AT-SBx81CFC960 では、使用するファームウェアイメージファイルが異なります。バージョンアップ時には、それぞれにあったファームウェアイメージファイルをご使用ください。

Note

ファームウェアの更新は、ネットワークの実運用中に行わないでください。

• 現在のファームウェアバージョンは5.4.7-1.1

• 新しいファームウェアバージョンは5.4.7-1.2


Note

5.4.7-1.2は説明上使用している架空のファームウェアとなり、5.4.7-1.1リリース時点では実際にはリリースされていないファームウェアバージョンとなりますのでご注意ください。

フラッシュメモリー上のファームウェアの更新手順

1. 新しいファームウェアのイメージファイルを入手し、本製品への転送が可能な場所に保存します。本製品への転送が可能な場所とは、具体的には次の場所です。


   • 本製品からアクセスできるTFTPサーバー上のディレクトリー

   • 本製品からアクセスできるHTTP（Web）サーバー上のディレクトリー

   • 本製品からアクセスできるSSHサーバー上のディレクトリー
     （SSHサーバーは、SCPかSFTPによるファイル転送をサポートしている必要があります）

   • 本製品からアクセスできるUSBメモリー上のディレクトリー



2. show bootコマンドを実行して、現時点における起動用ファームウェアの設定を確認します。


   awplus# show boot ↓
   Boot configuration
   --------------------------------------------------------------------------------
   Current software   : SBx81CFC400-5.4.7-1.1.rel
   Current boot image : flash:/SBx81CFC400-5.4.7-1.1.rel (file exists)
   Backup  boot image : Not set
   Default boot config: flash:/default.cfg
   Current boot config: flash:/default.cfg (file exists)
   Backup  boot config: Not set



   この例では、通常用ファームウェアとしてflash:/SBx81CFC400-5.4.7-1.1.relが指定されており、バックアップ用ファームウェアは指定されていないことがわかります。


3. show file systemsコマンドを実行して、フラッシュメモリーの空き容量を確認します。


   awplus# show file systems ↓
   Card 5:

    Size(b)  Free(b)  Type   Flags  Prefixes   S/D/V   Lcl/Ntwk  Avail
   -------------------------------------------------------------------
    126.0M    29.5M   flash     rw  flash:     static  local      Y
         -        -   system    rw  system:    virtual local      -
     10.0M     9.8M   debug     rw  debug:     static  local      Y
    499.0K   403.0K   nvs       rw  nvs:       static  local      Y
         -        -   sdcard    rw  card:      dynamic local      N
         -        -   usbstick  rw  usb:       dynamic local      N
         -        -   tftp      rw  tftp:      -       network    -
         -        -   scp       rw  scp:       -       network    -
         -        -   sftp      ro  sftp:      -       network    -
         -        -   http      ro  http:      -       network    -

   Card 6:

    Size(b)  Free(b)  Type   Flags  Prefixes   S/D/V   Lcl/Ntwk  Avail
   -------------------------------------------------------------------
    126.0M    64.9M   flash     rw  flash:     static  local      Y
         -        -   system    rw  system:    virtual local      -
     10.0M     9.8M   debug     rw  debug:     static  local      Y
    499.0K   400.0K   nvs       rw  nvs:       static  local      Y
         -        -   sdcard    rw  card:      dynamic local      N
         -        -   usbstick  rw  usb:       dynamic local      N
         -        -   tftp      rw  tftp:      -       network    -
         -        -   scp       rw  scp:       -       network    -
         -        -   sftp      ro  sftp:      -       network    -
         -        -   http      ro  http:      -       network    -



   この例では、2つのCFCカードの空き容量が29.5MByteと64.9MByteであると確認できます。空き容量とイメージファイルのサイズを比較して、イメージファイルを格納するのに充分な空きがあることを確認してください。CFCカード2枚装着時は、両方のCFCカードに充分な空きがあることを確認してください。空き容量が足りない場合は、dirコマンドでファイル一覧を参照し、deleteコマンドで不要なファイルを削除して空きを作ってください。

   ファイル操作コマンドの後に、「ホスト名-スロット番号/flash:」とつけると、スタンバイのファイル操作が行えます。スタンバイCFCが装着されているスロット番号は、show cardコマンドで確認できます。


   awplus# dir awplus-6/flash: ↓
        2681 -rw- Aug 10 2012 17:59:29  snmp.cfg
       87616 -rw- Aug 10 2012 15:40:19  02-x8100.cfg
      126601 -rw- Aug 10 2012 16:52:24  fullcard.cfg
    13947348 -rw- Apr  8 2013 17:55:22  SBx81CFC400-5.4.7-1.1.rel

   awplus# delete awplus-6/flash:fullcard.cfg    ↓




4. copyコマンドを使って、新しいイメージファイルをダウンロードし、フラッシュメモリーのルートディレクトリーに保存します。ここでは、TFTPサーバー10.100.10.70から、イメージファイルSBx81CFC400-5.4.7-1.2.relをダウンロードするものとします。


   awplus# pwd ↓
   flash:/

   awplus# copy tftp://10.100.10.70/SBx81CFC400-5.4.7-1.2.rel flash ↓
   Enter destination file name [SBx81CFC400-5.4.7-1.2.rel]: ↓
   Copying........................................
   Successful operation




5. dirコマンドを使って、新しいイメージファイルが正しくダウンロードされたことを確認します。


   awplus# dir ↓
    12547211 -rw- May 10 2013 16:41:33  SBx81CFC400-5.4.7-1.2.rel
         312 -rw- Nov 26 2011 09:11:19  default.cfg
   ...




6. boot systemコマンドを使って、新しいイメージファイルを通常用ファームウェアに指定します。イメージファイルの設定は、コマンド実行時にシステムファイルに保存されるため、copyコマンドやwrite fileコマンド、write memoryコマンドなどでコンフィグに保存する必要はありません。



   awplus# configure terminal ↓
   Enter configuration commands, one per line.  End with CNTL/Z.
   awplus(config)# boot system flash:/SBx81CFC400-5.4.7-1.2.rel ↓




7. 念のため、現在使用しているイメージファイルSBx81CFC400-5.4.7-1.1.relをバックアップ用ファームウェアに指定します。これにはboot systemコマンドのbackupパラメーターを使います。このようにしておけば、万一新しいイメージファイルのロードに失敗しても、すでに起動が確認できているイメージファイルで起動することができます。


   awplus(config)# boot system backup flash:/SBx81CFC400-5.4.7-1.1.rel ↓




8. show bootコマンドを実行して、起動用ファームウェアの設定を確認します。


   awplus(config)# exit ↓
   awplus# show boot ↓
   Boot configuration
   --------------------------------------------------------------------------------
   Current software   : SBx81CFC400-5.4.7-1.1.rel
   Current boot image : flash:/SBx81CFC400-5.4.7-1.2.rel (file exists)
   Backup  boot image : flash:/SBx81CFC400-5.4.7-1.1.rel (file exists)
   Default boot config: flash:/default.cfg
   Current boot config: flash:/default.cfg (file exists)
   Backup  boot config: Not set




9. 設定に問題がなければ、reloadコマンドかrebootコマンドでシステムを再起動します。再起動後は、新しいファームウェアで起動します。


   awplus# reload ↓
   reboot system? (y/n): y ↓
   ...


ISSUによるファームウェアバージョンアップ（ヒットレス・アップグレード）

• シャーシにはCFC960が2枚装着されている

• 現在のファームウェアバージョンは5.4.7-1.1

• 新しいファームウェアバージョンは5.4.7-1.2

• 新しいファームウェアのイメージファイルSBx81CFC960-5.4.7-1.2.relは、本製品からアクセス可能なTFTPサーバー10.100.10.70上に置かれている


  Note

  5.4.7-1.2は説明上使用している架空のファームウェアです。5.4.7-1.1リリース時点では実在しませんのでご注意ください。




  Note

  ISSUはバージョン5.4.4-1.1以降のメンテナンスバージョン間（5.4.4-1.1から5.4.4-1.2など）でのみ使用可能です。また、メンテナンスバージョン間でも互換性のない場合があるため、各メンテナンスバージョンのリリースノートを参照してください。マイナーバージョン間（5.4.4-1.1から5.4.4-2.xなど）やメジャーバージョン間（5.4.4-1.1から5.4.5-x.xなど）でのファームウェア更新には使用できません。

1. TFTPサーバー上などで、新しいファームウェアイメージファイルのサイズを確認してください。Windowsならファイルの「プロパティ」や「dir」コマンド、UNIXなら「ls -l」コマンドなどで確認します。


2. show file systemsコマンドを実行して、各CFCのフラッシュメモリー空き容量を確認します。

   空き容量とイメージファイルのサイズを比較して、すべてのCFCにイメージファイルを格納するのに充分な空きがあることを確認してください。

   いずれかのCFCの空き容量が足りない場合は、deleteコマンドで不要なファイルを削除して空きを作ってください。たとえば、CFC 1.6の空き容量が足りない場合は、次のようにして不要なファイルを削除します。


   awplus# dir awplus-1.6/flash:/*.rel ↓
    ...
    1401740 -rw- Jan 01 2011 00:00:00  awplus-1.6/flash:/SBx81CFC960-nolonger-used.rel
    ...
   awplus# delete awplus-1.6/flash:/SBx81CFC960-nolonger-used.rel ↓
   Deleting....................................................
   Successful operation



   ここで、コマンド中の「awplus-1.6/」はCFC 1.6のファイルシステムを指定するための書式で、ホスト名（例ではawplus）、半角ハイフン、スタックメンバーID（例では1）、スロット番号（例では6）、半角スラッシュをつなげたものです。

   「awplus-1.6/」は一例ですので、実際にはご使用の環境におけるホスト名とスタックメンバーID、スロット番号を指定してください。

   CFC上のファイルシステムの指定方法については、「運用・管理」/「ファイル操作」をご覧ください。


3. 新しいファームウェアのイメージファイルをダウンロードします。


   awplus# copy tftp://10.100.10.70/SBx81CFC960-5.4.7-1.2.rel flash ↓
   Enter destination file name [SBx81CFC960-5.4.7-1.2.rel]:
   Copying....................................................
   Successful operation




4. issu bootコマンドを使って、新しいイメージファイルを通常用ファームウェアに指定します。このコマンドを実行すると、イメージファイルがスタンバイCFCに自動的にコピーされます。イメージファイルの設定は、コマンド実行時にシステムファイルに保存されるため、copyコマンドやwrite fileコマンド、write memoryコマンドなどでコンフィグに保存する必要はありません。「y」を選択すると、自動的にCFCの再起動が始まります。


   awplus# issu boot SBx81CFC960-5.4.7-1.2.rel ↓
   This will update the preferred release file to SBx81CFC960-5.4.7-1.2.rel.
   The CFCs will then be rebooted one at a time and will rejoin running the new release.
   To complete ISSU, the line-cards must be manually rebooted at a later convenient time.
   Start the ISSU process now? (y/n): y ↓
   Synchronizing file across the chassis, please wait...
   File synchronization with card 1.6 successfully completed
   [DONE]


   Note

   現在動作しているファームウェアがフラッシュメモリー上に存在しない場合は、issu bootコマンドを実行できません。issu bootコマンドを実行する前に、show bootコマンドで「Current boot image」が「file exists」となっていることを確認してください。

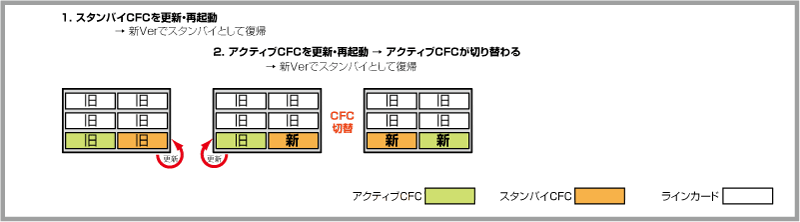

   本構成において、各CFCは次の順序で更新されます。







   Note

   なんらかの原因で一定時間内（issu abort-timeout）にスタンバイCFCが復帰しなかった場合、ISSU処理は中断されます。このとき、CFC間でファームウェアバージョンの不一致が発生しますが、この状態での運用はサポート対象外であるため、手動で同一ファームウェアに設定しなおす必要があります。ISSU中断後は「Current boot image」が旧ファームウェアのままですので、reboot/reloadコマンドのcardパラメーターを利用して、更新済みのスタンバイCFCを再起動することにより、全CFCのファームウェアがISSU実行前のものに戻ります。その後、再度issu bootコマンドを実行することも可能ですし、通常のファームウェア更新手順（こちらを参照）にしたがいboot systemコマンドで新ファームウェアを指定し、reboot/reloadコマンドでシステムを再起動することもできます。



5. 全CFCの再起動が完了したら、show systemコマンドでファームウェアバージョンを確認します。



   Note

   issu bootコマンドでは、ラインカードは自動的に再起動されません。ラインカードを手動で再起動して、すべてのラインカードがCFCと同じファームウェアになるまでは、厳密な意味でのISSU完了とはなりません。そのため、show systemコマンドの「Current software」は新しいファームウェアバージョンとなりますが、以下のメッセージが表示されます。

   Warning: ISSU is currently in progress.
   System may be running with different software versions





   Note

   ISSUでは、アクティブCFCが最後に再起動するため、アクティブCFCの切り替えが発生します。show cardコマンドで、アクティブCFCが切り替わっていることを確認してください。なお、本構成では、シャーシに2枚ずつCFCが装着されているため、シャーシ内でアクティブCFCが切り替わるだけで、システムが完全停止することはありません。



6. 問題がなければ、以上で全CFCのバージョンアップは完了です。

   この時点では、CFCだけが新しいファームウェアで動作しており、ラインカードは古いファームウェアのままですが、この状態でも通常運用が可能です。

   ただし、新ファームウェアの追加機能を利用したり、新ファームウェアでの修正事項をシステム全体に適用したりするには、すべてのラインカードを手動で再起動し、システム全体を新ファームウェアで動作する状態にする必要があります。

   CFCのバージョンアップ完了後は、都合のよい時間帯にラインカードを再起動してください。
   ラインカードの再起動は、reboot/reloadコマンドのcardパラメーターを使って次のようにします。


   awplus# reboot card 1.1 ↓


   Note

   上記コマンド実行後は「Configuration update completed」のログメッセージが表示されるまで待ってから、次のラインカードを再起動してください。



7. すべてのラインカードを再起動すると、ISSU完了となります。show issuコマンドで「Last ISSU status : Completed successfully ...」となっていることを確認してください。


システム情報の確認

エコLED

awplus(config)# ecofriendly led ↓

省電力イーサネット

Note

省電力イーサネット機能は、アドバンスドラインカードAT-SBx81GT40、AT-SBx81XLEM/XT4、AT-SBx81XLEM/GT8上のポートでのみサポートとなります。

awplus(config)# interface port1.1.2 ↓
awplus(config-if)# ecofriendly lpi ↓

(C) 2012 - 2017 アライドテレシスホールディングス株式会社

PN: 613-001735 Rev.Y
