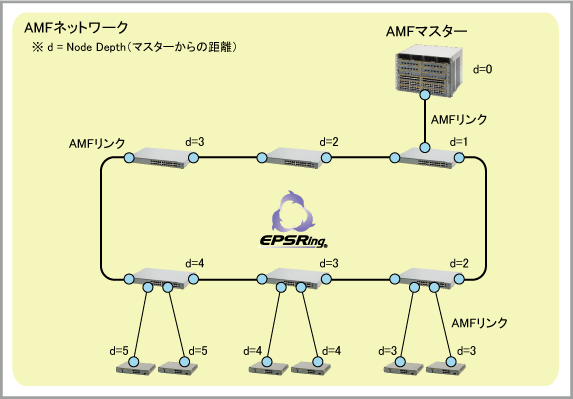

アライドテレシスマネージメントフレームワーク（AMF） / 応用

Note - 応用編では、手順説明に重点を置くため、ワーキングセットプロンプト移行時の対象ノード一覧表示など、コマンド実行時に表示されるメッセージを必要に応じて省略しています。あらかじめご了承ください。

• copy


<NODENAME>.atmf/<ABSOLUTEPATH>


FSW241.atmf/flash:/sample.cfg


SBx81# copy ESW231.atmf/flash:/sample.cfg flash:/ ↓ Enter destination file name[sample.cfg]: ↓ Copying. Successful operation

1. すべてのノードを対象とするワーキングセットプロンプトに移行します。


   SBx81# atmf working-set group all ↓



2. 全ノード一括で新規管理者ユーザーを追加します。


   AMF001[4]# configure terminal ↓ AMF001[4](config)# username supervisor privilege 15 password YYYYYYYY ↓ AMF001[4](config)# end ↓



3. 全ノード一括で設定を保存します。


   AMF001[4]# write ↓



4. マスターのCLIからいったんログアウトし、新しく追加した管理者ユーザーのユーザー名とパスワードでログインしなおします。
   これ以降、ワーキングセット機能では、新しいユーザー名とパスワードで各ノードへの操作が行われます。


   AMF001[4]# exit ↓ SBx81 login: supervisor ↓ Password: YYYYYYYY ↓（実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx SBx81>

1. すべてのノードを対象とするワーキングセットプロンプトに移行します。


   SBx81# atmf working-set group all ↓



2. 全ノード一括で既存管理者ユーザーのパスワードを変更します。


   AMF001[4]# configure terminal ↓ AMF001[4](config)# username manager password XXXXXXXX ↓ AMF001[4](config)# end ↓

   Note - パスワードを変更しても、マスターのCLIからログアウトするまで、現行のワーキングセットセッションは有効です。



3. 全ノード一括で設定を保存します。


   AMF001[4]# write ↓



4. マスターのCLIからいったんログアウトし、新しいパスワードでログインしなおします。
   これ以降、ワーキングセット機能では、新しいパスワードで各ノードへの操作が行われます。


   AMF001[4]# exit ↓ SBx81 login: manager ↓ Password: XXXXXXXX ↓（実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx SBx81>

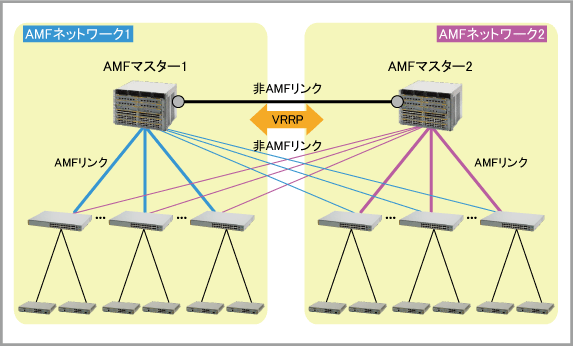

• 1台が停止しても、AMFの管理機能を継続利用できます。

• 1台構成ではマスターの交換時に手動リカバリーが必要ですが、2台構成であればもう1台のマスターが持つバックアップデータからオートリカバリーが可能です。

• 2台のマスターはバックアップを個別に行うため、両方のマスターにUSBメモリー、SD/SDHCカードを装着しておけば、バックアップデータも二重化されます。（USBメモリー、SD/SDHCカードの内容が同期されるわけではないことに注意）


Note - マスターを2台使用する場合は、同一の機種およびAMFマスターライセンスをご用意ください。異なる機種・ライセンスを混在させた構成はサポート対象外です。ただし、マスターとしてSwitchBlade x8100を2台使う場合は、片方のコントロールファブリックカードがAT-SBx81CFC400、もう一方がAT-SBx81CFC960の構成でもかまいません。ただしその場合も、AMFマスターライセンスのサポートメンバー数は同じものをご使用ください。

SBx81a(config)# interface port1.1.1 ↓ SBx81a(config-if)# switchport atmf-crosslink ↓

SBx81b(config)# interface port1.1.1 ↓ SBx81b(config-if)# switchport atmf-crosslink ↓

SBx81a# atmf working-set group master ↓ =============== SBx81a, SBx81b: =============== Working set join AMF001[2]#

Note - 仮想リンクでAMFネットワークと接続しているノードでは、AMFネットワークへの接続にIPの基本設定と仮想リンクの設定が必要なため、オートリカバリーが動作しません。仮想リンクで接続しているノードを交換するときは、「AMF仮想リンクを使用しているノードの手動リカバリー」を参照して、手動でリカバリーを実施してください。なお、前図におけるBR101配下のノードは、HQ001・BR101間の仮想リンクが確立している状態であれば、通常通りオートリカバリーが可能です。

• 本社側ノード HQ001

  1. 仮想リンクの接続先である支社側ノード BR101とIPv4による通信ができることを確認します。できない場合は、適宜IPの設定を行ってください。


  2. atmf virtual-linkコマンドでAMF仮想リンクを設定します。


     HQ001(config)# atmf virtual-link id 1 ip 10.1.1.1 remote-id 1 remote-ip 10.10.10.1 ↓



• 支社側ノード BR101

  1. ネットワーク名を設定します。これにはatmf network-nameコマンドを使います。
     ネットワーク名は、同一AMFネットワークを構成するすべてのノードに同じ名前を設定する必要があります（マスターと異なるネットワーク名を設定したメンバーはAMFネットワークに参加できません）。また、ネットワーク名は大文字小文字を区別するので、その点にもご注意ください。


     BR101> enable ↓ BR101# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. BR101(config)# atmf network-name AMF001 ↓ % Warning: the new atmf network name will not become effective until the unit reboots.



  2. AMFの設定を有効にするため、設定をスタートアップコンフィグに保存し、再起動します。


     BR101(config)# end ↓ BR101# write memory ↓ Building configuration... [OK] BR101# reboot ↓ reboot system? (y/n): y ↓



  3. 再起動後、仮想リンクの接続先である本社側ノード HQ001とIPv4による通信ができることを確認します。できない場合は、適宜IPの設定を行ってください。


  4. atmf virtual-linkコマンドでAMF仮想リンクを設定します。


     BR101(config)# atmf virtual-link id 1 ip 10.10.10.1 remote-id 1 remote-ip 10.1.1.1 ↓

Note - 以下のコンフィグはAMF仮想リンク使用時に推奨されるQoS設定の大枠を示すためのものです。実際の環境や機器にあわせて、適宜パラメーターの変更等を実施してください。また、すでにQoSの設定を行っている場合は、既存のポリシーマップに下記の設定内容を適宜追加してください。

Note - QoS設定の詳細については、「トラフィック制御」/「Quality of Service」をご覧ください。

• SwitchBlade x8100、SwitchBlade x908、x900シリーズの場合


  ... mls qos enable access-list hardware vlink send-to-cpu ip 10.10.10.1/32 10.1.1.1/32 ! class-map vlink match access-group vlink ! class-map vlinkarp match eth-format ethii-any protocol 0806 match vlan 10 ! policy-map vlink class default class vlink class vlinkarp set queue 6 ! ... ! interface port1.0.10 switchport switchport mode access switchport access vlan 10 service-policy input vlink ! ... interface vlan10 ip address 10.1.1.1/24 ! ... atmf virtual-link id 1 ip 10.1.1.1 remote-id 1 remote-ip 10.10.10.1 ...



• x610シリーズ、x510シリーズ、AT-IX5-28GPX、x210シリーズ、x200シリーズの場合


  ... mls qos enable access-list hardware vlink permit ip 10.1.1.1/32 10.10.10.1/32 ! class-map vlink match access-group vlink ! class-map vlinkarp match eth-format ethii-any protocol 0806 match vlan 10 ! policy-map vlink class default class vlink remark new-cos 4 both class vlinkarp remark new-cos 4 both ! ... ! interface port1.0.10 switchport switchport mode access switchport access vlan 10 service-policy input vlink ! ... interface vlan10 ip address 10.10.10.1/24 ! ... atmf virtual-link id 1 ip 10.10.10.1 remote-id 1 remote-ip 10.1.1.1 ...

• 始点ポート（5001〜5032）＝ 5000 + ローカルID（1〜32）

• 終点ポート（5001〜5032）＝ 5000 + リモートID（1〜32）


• SwitchBlade x8100、SwitchBlade x908、x900シリーズの場合


  ... access-list hardware vlink send-to-cpu udp 10.10.10.1/32 eq 5001 10.1.1.1/32 eq 5001 ... atmf virtual-link id 1 ip 10.1.1.1 remote-id 1 remote-ip 10.10.10.1 ...



• x610シリーズ、x510シリーズ、AT-IX5-28GPX、x210シリーズ、x200シリーズの場合


  ... access-list hardware vlink permit udp 10.1.1.1/32 eq 5001 10.10.10.1/32 eq 5001 ... atmf virtual-link id 1 ip 10.10.10.1 remote-id 1 remote-ip 10.1.1.1 ...

site11(config)# atmf virtual-link id 11 ip 192.168.10.1 remote-id 12 remote-ip 192.168.10.2 ↓

site12(config)# atmf virtual-link id 12 ip 192.168.10.2 remote-id 11 remote-ip 192.168.10.1 ↓

• site11 → site12

  UDP 192.168.10.1:5011 → 192.168.10.2:5012


• site12 → site11

  UDP 192.168.10.2:5012 → 192.168.10.1:5011


Note - パケットフィルタリングの具体的な設定方法については、中継機器のマニュアル等でご確認ください。

SBx81# atmf remote-login FSW241 ↓ Type 'exit' to return to SBx81. AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx FSW241>

SBx81# atmf remote-login user manager host_001a_eb54_e0c5 ↓ Type 'exit' to return to SBx81. manager@172.31.0.5's password: friend ↓（実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx awplus>

1. クリーン状態のスイッチが起動時にAMFパケットを受信すると、そのポートでAMFを有効化します（対向ポートがAMFリンクなら該当ポートをAMFリンクに、対向ポートがAMFクロスリンクなら該当ポートをAMFクロスリンクに自動設定します）。また、受信したAMFパケットに含まれるAMFネットワークを所属先として設定します。
   さらに、既存AMFネットワークにおいて、マネージメントVLAN、ドメインVLANのVLAN IDやマネージメントサブネットが初期値から変更されている場合は、これらの設定も自動的に行います。


   19:29:49 awplus ATMF[829]: ATMF network detected



2. ネットワークループなどを防ぐため、セーフコンフィグと呼ばれる特殊なランニングコンフィグを適用します。


   19:29:49 awplus ATMF[829]: ATMF safe config applied (forwarding disabled) 19:29:59 awplus ATMF[829]: Shutting down all non ATMF ports

   セーフコンフィグの具体的な内容は次のとおりです。


   • 無効状態のVLAN（セーフVLAN）が作成されます（VLAN IDはドメインVLANやマネージメントVLANと重複しないよう自動選択されます。標準はvlan4090です）

   • AMFリンクを含むすべてのポートがタグ付き（トランクポート）に設定され、セーフVLANにのみ所属した状態となります

   • AMFリンク以外のポートはすべてerr-disabledステータス（AMFプロトコルによるシャットダウン状態）となります



3. オートリカバリー（運用編を参照）が可能かどうかを判断します。
   可能と判断した場合は、オートリカバリーを実行し、復元されたノード名でAMFネットワークに復帰します。
   （マスターからバックアップデータを取得し、内蔵フラッシュメモリーの内容を復元してから自動的に再起動します）


   16:52:16 ESW231 ATMF[839]: Automatic node recovery started 16:52:16 ESW231 ATMF[839]: Attempting to recover as ESW231 16:52:16 ESW231 ATMF[839]: Checking master node availability : : 16:52:27 ESW231 ATMFFSR[3375]: Retrieving recovery data from master node SBx81 16:54:27 ESW231 ATMFFSR[3375]: File recovery from master node succeeded. Node will now reboot



4. オートリカバリーが不可能と判断した場合は、セーフコンフィグが適用された状態のままAMFネットワークに参加します。


   12:10:16 awplus ATMF[837]: No identity found for this device so automatic node recovery is not possible

   この場合は、ホスト名が初期値awplusのままなので、MACアドレスを元にした「host_xxxx_xxxx_xxxx」形式のノード名が暫定的に自動設定されます。

   オートリカバリーせずにAMFネットワークに自動参加した場合のランニングコンフィグから要点を抜粋します。


   ! ! 受信したAMFパケットに含まれるネットワーク名を自動設定 ! atmf network-name VCF001 ! ! 転送を行わないセーフVLANを自動作成 ! vlan database vlan 4090 name atmf_node_recovery_safe_vlan vlan 4090 state disable ! ! AMFパケットを受信したポートは、対向ポートにあわせて ! AMFリンクかAMFクロスリンクに自動設定される（本例ではAMFリンク）。 ! VLAN設定は「セーフVLANのみ所属のタグ付きポート」だが、 ! AMFリンクの設定があるためAMFパケットの送受信は行われる ! interface port1.0.1 switchport switchport atmf-link switchport mode trunk switchport trunk allowed vlan add 4090 switchport trunk native vlan none ! ! その他のポートはすべてerr-disabled（AMFによるシャットダウン状態）になる ! VLAN設定は「セーフVLANのみ所属のタグ付きポート」 ! interface port1.0.2-1.0.50 switchport switchport mode trunk switchport trunk allowed vlan add 4090 switchport trunk native vlan none

Note - AMF自動検出メカニズムによってAMFネットワークに参加した新規ノードは、ワーキングセットやリモートログイン、リブートローリングなどの諸機能を利用できますが、自動バックアップの対象にはなりません。いったん設定を保存して再起動すると、それ以降はバックアップされるようになります。

• 起動時コンフィグ（スタートアップコンフィグ）の実体ファイルが初期設定の「flash:/default.cfg」である

• バックアップ用のコンフィグやファームウェアが設定されていない。

• フラッシュメモリーのルートディレクトリーにコンフィグファイル（*.cfg）やスクリプトファイル（*.scp）が存在しない

• フラッシュメモリーの.configsディレクトリーにstk.conf、atmf-links.conf、atmf.confというファイルが存在しない

• フラッシュメモリーのルートディレクトリーにユーザーが作成したディレクトリーが存在しない

• USBメモリーやSD/SDHCカードを装着していない。あるいは、USBメモリーやSDカードを装着していても、オートブート機能が無効化されているか、ルートディレクトリーにautoboot.txtというファイルが存在しない


Note - ファームウェアイメージファイルはいくつ存在していてもかまいません。ただし、オートリカバリー時には、内蔵フラッシュメモリー上のファームウェアイメージファイルがいったんすべて削除され、バックアップデータに含まれるファームウェアイメージファイルだけが復元されますのでご注意ください。

1. 機器を単体構成（非VCS構成）で起動してください。


2. atmf cleanupコマンドを実行します。
   確認のプロンプトが出ますので、「y」を入力して再起動してください。


   awplus# atmf cleanup ↓ This command will erase all NVS, all flash contents except for the boot release, and any license files, and then reboot the switch. Proceed ? (y/n): y ↓



3. これでクリーン化作業は完了です。


1. 存在していてはいけないファイルを削除します。


   awplus# delete force *.cfg ↓ awplus# delete force *.scp ↓ awplus# delete force .configs/stk.conf ↓ awplus# delete force .configs/atmf-links.conf ↓ awplus# delete force .configs/atmf.conf ↓



2. フラッシュメモリーのルートディレクトリーにユーザーの作成したディレクトリーがある場合は削除します。


   awplus# cd flash:/ ↓ awplus# dir ↓ ... 0 drwx Aug 20 2012 15:01:44 example_dir/ ... awplus# delete recursive example_dir ↓



3. USBメモリーを装着している場合は、ルートディレクトリーからautoboot.txtを削除します。


   awplus# delete force usb:/autoboot.txt ↓



4. 起動時コンフィグの実体ファイルを初期設定に戻し、バックアップ用コンフィグ、バックアップ用ファームウェアの設定があれば削除します。


   awplus# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. awplus(config)# no boot config-file ↓ awplus(config)# no boot config-file backup ↓ awplus(config)# no boot system backup ↓



5. 再起動します。


   awplus# reboot ↓ reboot system? (y/n): y ↓



6. これでクリーン化作業は完了です。


Note - フラッシュメモリー、USBメモリー、SD/SDHCカード内に存在するファイル、ディレクトリーの情報は、dirコマンドで確認できます。

Note - 起動時コンフィグとバックアップ用コンフィグ、バックアップ用ファームウェアの設定状態は、show bootコマンドで確認できます。

機種	ノード名	AMFにおける役割	所属グループ	概要
SwitchBlade x8100	SBx81	マスター	-	コアスイッチ
AT-x510-28GTX	FSW241	メンバー	floor, 1F	フロアスイッチ
AT-x510-28GTX	FSW242	メンバー	floor, 2F	フロアスイッチ
AT-x510-28GTX	FSW243	メンバー	floor, 3F	フロアスイッチ（新規追加）
AT-x510-52GTX	ESW231	メンバー	edge, 2F	エッジスイッチ

1. 新規ノードを起動します。


2. 接続先ノードであるマスターのポート1.1.3と、新規ノードのポート1.0.1を接続します。

   すると、マスターのコンソールに、新規ノードがJoin（AMFネットワークに参加）したことを示すメッセージが出力されます。


   21:09:23 SBx81 ATMF[1946]: host_eccd_6d82_6b3d has joined. 5 members in total.

   新規ノードはノード名が未設定のため、MACアドレスを元にした「host_eccd_6d82_6b3d」という名前で動作していることがわかります。


3. マスターのCLIから、show atmf nodesコマンドでノード情報を確認します。


   SBx81# show atmf nodes ↓ Node Information: * = Local device SC = Switch Configuration: C = Chassis S = Stackable N = Standalone Node Device ATMF Node Name Type Master SC Parent Depth -------------------------------------------------------------------------------- * SBx81 AT-SBx81CFC400 Y C none 0 host_eccd_6d82_6b3d x510-28GTX N S SBx81 1 FSW242 x510-28GTX N S SBx81 1 FSW241 x510-28GTX N S SBx81 1 ESW231 x510-52GTX N S FSW242 2 Current ATMF node count 5



4. AMFリモートログイン機能（atmf remote-loginコマンド）を使って新規ノードにログインします。
   このとき、userパラメーターで初期設定の管理者ユーザー名であるmanagerを指定してください。こうすることにより、マスター側でmanagerのパスワードを変更していても、新規ノードにログインできます。


   SBx81# atmf remote-login user manager host_eccd_6d82_6b3d ↓ Type 'exit' to return to SBx81. manager@172.31.0.5's password: friend ↓（実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx awplus>



5. hostnameコマンドでノード名を「FSW243」に設定します。
   ノード名の変更にともない、新規ノードはいったんAMFネットワークから離脱するため、リモートログインセッションが切断され、マスターのローカルプロンプトに戻ります。


   awplus> enable ↓ awplus# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. awplus(config)# hostname FSW243 ↓ 21:18:27 SBx81 ATMF[1946]: host_eccd_6d82_6b3d has left. 4 members in total. SBx81#



6. 新しいノード名で再度ログインします。


   SBx81# atmf remote-login user manager FSW243 ↓ Type 'exit' to return to SBx81. manager@172.31.0.5's password: friend ↓（実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx FSW243>



7. ご購入時状態のスイッチがAMF自動検出メカニズムによってAMFネットワークに参加し、オートリカバリーが行われなかった場合、該当スイッチにはループ防止用の特殊なコンフィグ（セーフコンフィグ）がランニングコンフィグとして適用された状態になりますので、最初にこれを削除します。


   FSW243(config)# vlan database ↓ FSW243(config-vlan)# no vlan 4090 ↓ FSW243(config-vlan)# exit ↓ FSW243(config)# interface port1.0.2-1.0.50 ↓ FSW243(config-if)# no shutdown ↓ FSW243(config-if)# switchport mode access ↓ FSW243(config-if)# exit ↓ FSW243(config)#



8. 運用に必要な設定を追加します（以下は一例です）。


   FSW243(config)# atmf group floor,3F ↓ FSW243(config)# interface vlan1 ↓ FSW243(config-if)# ip address 192.168.1.243/24 ↓ FSW243(config-if)# exit ↓ : : （以下省略） : : FSW243(config)# end ↓



9. AMF自動検出メカニズムによってAMFネットワークに参加したノードは、リモートログイン、ワーキングセット、リブートローリングによる操作は可能ですが、自動バックアップの対象にはなりません。
   AMF自動検出メカニズムで追加したノードに必要な設定を終えたら、設定を保存して再起動してください。再起動後から自動バックアップされるようになります。
   なお、再起動にともない新スイッチがAMFネットワークから脱退するため、リモートログインセッションが切断され、マスターのローカルプロンプトに戻ります。


   FSW243# write memory ↓ [OK] FSW243# reboot ↓ reboot system? (y/n): y ↓ 21:21:41 SBx81 ATMF[1946]: FSW243 has left. 4 members in total. SBx81#



10. 再起動が完了したら、状態を確認します。


    21:23:15 SBx81 ATMF[1946]: FSW243 has joined. 5 members in total. SBx81# show atmf nodes ↓ Node Information: * = Local device SC = Switch Configuration: C = Chassis S = Stackable N = Standalone Node Device ATMF Node Name Type Master SC Parent Depth -------------------------------------------------------------------------------- * SBx81 AT-SBx81CFC400 Y C none 0 FSW243 x510-28GTX N S SBx81 1 FSW242 x510-28GTX N S SBx81 1 FSW241 x510-28GTX N S SBx81 1 ESW231 x510-52GTX N S FSW242 2 Current ATMF node count 5

    FSW243がAMFネットワークに参加していることを確認できます。
    これ以降、マスターのCLIから、ワーキングセット機能を用いて新規ノードFSW243の設定や状態監視が可能です。


機種	ノード名	AMFにおける役割	所属グループ	概要
SwitchBlade x8100	SBx81	マスター	-	コアスイッチ
AT-x510-28GTX	FSW241	メンバー	floor, 1F	フロアスイッチ
AT-x510-28GTX	FSW242	メンバー	floor, 2F	フロアスイッチ
AT-x510-28GTX	FSW243	メンバー	floor, 3F	フロアスイッチ（新規追加）
AT-x510-52GTX	ESW231	メンバー	edge, 2F	エッジスイッチ

1. あらかじめ新規ノード用の設定ファイルを作成し、マスターに装着したUSBメモリー内の任意のディレクトリーに格納しておきます。設定ファイルには、AMFの初期設定だけでなく、新スイッチの運用に必要なすべてのコマンドが記述されているものとします。
   ここでは、設定ファイルをFSW243.cfgという名前で作成し、USBメモリーの/configディレクトリーに置いたものと仮定します。

   AMFの初期設定については、導入編の「メンバーの初期設定」をご参照ください。


2. 新規ノードを起動します。


3. 接続先ノードであるマスターのポート1.1.3と、新規ノードのポート1.0.1を接続します。

   すると、マスターのコンソールに、新規ノードがJoin（AMFネットワークに参加）したことを示すメッセージが出力されます。


   21:09:23 SBx81 ATMF[1946]: host_eccd_6d82_6b3d has joined. 5 members in total.

   新規ノードはノード名が未設定のため、MACアドレスを元にした「host_eccd_6d82_6b3d」という名前で動作していることがわかります。


4. マスターのCLIから、show atmf nodesコマンドでノード情報を確認します。


   SBx81# show atmf nodes ↓ Node Information: * = Local device SC = Switch Configuration: C = Chassis S = Stackable N = Standalone Node Device ATMF Node Name Type Master SC Parent Depth -------------------------------------------------------------------------------- * SBx81 AT-SBx81CFC400 Y C none 0 host_eccd_6d82_6b3d x510-28GTX N S SBx81 1 FSW242 x510-28GTX N S SBx81 1 FSW241 x510-28GTX N S SBx81 1 ESW231 x510-52GTX N S FSW242 2 Current ATMF node count 5



5. AMFリモートログイン機能（atmf remote-loginコマンド）を使って新規ノードにログインします。
   このとき、userパラメーターで初期設定の管理者ユーザー名であるmanagerを指定してください。こうすることにより、マスター側でmanagerのパスワードを変更していても、新規ノードにログインできます。


   SBx81# atmf remote-login user manager host_eccd_6d82_6b3d ↓ Type 'exit' to return to SBx81. manager@172.31.0.5's password: friend ↓（実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx awplus>



6. マスターのUSBメモリーに格納されているFSW243用のコンフィグファイルとファームウェアを新規ノードにダウンロードします。


   awplus> enable ↓ awplus# copy SBx81.atmf/usb:/config/FSW243.cfg flash:/default.cfg ↓ Copying... Successful operation awplus# copy SBx81.atmf/usb:/fw/x510-5.4.4-1.9.rel flash ↓ Enter destination file name[x510-5.4.4-1.9.rel]: ↓ Copying... Successful operation awplus# dir ↓ 20570492 -rwx Jan 24 2013 21:40:11 x510-5.4.4-1.9.rel 1263 -rwx Jan 24 2013 21:38:31 default.cfg 20570305 -rw- Jan 22 2013 19:49:12 x510-5.4.4-1.8.rel

   Note - 5.4.4-1.8と5.4.4-1.9は説明上使用している架空のファームウェアです。本マニュアル作成時点では実在しませんのでご注意ください。



7. ダウンロードしたファームウェアを通常起動時のファームウェアに、現在のファームウェアをバックアップ用ファームウェアに設定します。


   awplus# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. awplus(config)# boot system x510-5.4.4-1.9.rel ↓ awplus(config)# boot system backup x510-5.4.4-1.8.rel ↓ awplus(config)# end ↓



8. 新しいファームウェアとコンフィグで再起動します。
   再起動にともない新規ノードがAMFネットワークから脱退するため、リモートログインセッションが切断され、マスターのローカルプロンプトに戻ります。


   awplus# reboot ↓ reboot system? (y/n): y ↓ 21:40:55 SBx81 ATMF[1946]: host_eccd_6d82_6b3d has left. 4 members in total. SBx81#



9. 新規ノードが再起動を完了し、新しいノード名で再参加してきたことは、マスターのコンソールに次のメッセージが表示されることでわかります。


   21:42:32 SBx81 ATMF[1946]: FSW243 has joined. 5 members in total.



10. マスターのCLIから状態を確認します。


    SBx81# show atmf nodes ↓ Node Information: * = Local device SC = Switch Configuration: C = Chassis S = Stackable N = Standalone Node Device ATMF Node Name Type Master SC Parent Depth -------------------------------------------------------------------------------- * SBx81 AT-SBx81CFC400 Y C none 0 FSW243 x510-28GTX N S SBx81 1 FSW242 x510-28GTX N S SBx81 1 FSW241 x510-28GTX N S SBx81 1 ESW231 x510-52GTX N S FSW242 2 Current ATMF node count 5

    FSW243がAMFネットワークに参加していることを確認できます。
    これ以降、マスターのCLIから、ワーキングセット機能を用いて新規ノードFSW243の設定や状態監視が可能です。


1. 代替機のコンソールターミナル、または、LED表示（代替機の機種や拡張モジュールによっては行われない場合があります。詳細はatmf recover led-offコマンドのページをご覧ください）によってオートリカバリーの失敗を確認した場合は、マスターのCLIからshow atmf nodesコマンドでノード情報を確認し、該当ノードがAMFネットワークに参加していることを確認します。

   以下の例では、代替機のノード名が未設定のため、MACアドレスを元にした「host_eccd_6d82_6b34」という名前でAMFネットワークに参加していることがわかります。


   SBx81# show atmf nodes ↓ Node Information: * = Local device SC = Switch Configuration: C = Chassis S = Stackable N = Standalone Node Device ATMF Node Name Type Master SC Parent Depth -------------------------------------------------------------------------------- * SBx81 AT-SBx81CFC400 Y C none 0 FSW242 x510-28GTX N S SBx81 1 FSW241 x510-28GTX N S SBx81 1 host_eccd_6d82_6b34 x510-52GTX N S FSW242 2 Current ATMF node count 4



2. AMFネットワークに参加できている場合は、代替機のCLIから手動リカバリーが可能です。
   AMFリモートログイン機能（atmf remote-loginコマンド）を使って代替機にログインしてください。
   このとき、userパラメーターで初期設定の管理者ユーザー名であるmanagerを指定してください。こうすることにより、マスター側でmanagerのパスワードを変更していても、代替機にログインできます。
   また、リモートログイン機能ではconsoleログが表示されるため、オートリカバリーの進捗をリアルタイムに確認でき便利です。


   SBx81# atmf remote-login user manager host_eccd_6d82_6b34 ↓ Type 'exit' to return to SBx81. manager@172.31.0.4's password: friend ↓（実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx awplus>



3. atmf recoverコマンドを実行して、マスターに装着されたUSBメモリー内のバックアップファイルから代替機の内蔵フラッシュメモリーの内容を手動でリカバリーします。
   代替機の機種や拡張モジュールによっては、ポートLEDの表示によってリカバリー実行中であることが示されます（詳細はatmf recover led-offコマンドのページをご覧ください）。


   awplus> enable ↓ awplus# atmf recover ESW231 ↓ This command will erase ALL flash contents. Continue node recovery? (y/n)y Manual node recovery successfully initiated 16:56:00 awplus ATMFFSR[4283]: Retrieving recovery data from master node SBx81 16:57:47 awplus ATMFFSR[4283]: Manual node recovery completed



4. リカバリーが完了したら、再起動します。
   再起動にともない代替機がAMFネットワークから脱退するため、リモートログインセッションが切断され、マスターのローカルプロンプトに戻ります。


   awplus# reboot ↓ reboot system? (y/n): y ↓ 17:00:21 SBx81 ATMF[1958]: host_eccd_6d82_6b34 has left. 3 members in total. SBx81#



5. 新スイッチが再起動を完了し、新しいノード名で再参加してきたことは、マスターのコンソールに次のメッセージが表示されることでわかります。


   17:01:59 SBx81 ATMF[1958]: ESW231 has joined. 4 members in total.



6. マスターのCLIから状態を確認します。


   SBx81# show atmf nodes ↓ Node Information: * = Local device SC = Switch Configuration: C = Chassis S = Stackable N = Standalone Node Device ATMF Node Name Type Master SC Parent Depth -------------------------------------------------------------------------------- * SBx81 AT-SBx81CFC400 Y C none 0 FSW242 x510-28GTX N S SBx81 1 FSW241 x510-28GTX N S SBx81 1 ESW231 x510-52GTX N S FSW242 2 Current ATMF node count 4

   ESW231がAMFネットワークに参加していることを確認できます。


1. 代替機を起動してコンソールターミナルからログインしたら、VCSを無効化し、スタックポートを通常ポートとして使えるようにします。これには、stack enableコマンドをno形式で実行します。スタックメンバーIDは、x510の場合は装置前面のステータスLEDで、x610の場合はshow stack indicatorコマンド実行後のMASTER LED（ステータスLED）の点滅回数で確認できます。


   awplus login: manager ↓ Password: XXXXXXXX ↓（実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx awplus> enable ↓ awplus# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. awplus(config)# no stack 1 enable ↓ Warning: this will disable the stacking hardware on member-1. Are you sure you want to continue? (y/n): y ↓ 14:50:41 awplus VCS[752]: Deactivating Stacking Ports at location 1.0



2. ネットワーク名を設定します。これにはatmf network-nameコマンドを使います。
   ネットワーク名は、同一AMFネットワークを構成するすべてのノードに同じ名前を設定する必要があります（マスターと異なるネットワーク名を設定したメンバーはAMFネットワークに参加できません）。また、ネットワーク名は大文字小文字を区別するので、その点にもご注意ください。


   awplus(config)# atmf network-name AMF001 ↓ % Warning: the new atmf network name will not become effective until the unit reboots.



3. VCS無効化とAMFネットワーク名の設定を有効にするため、設定をスタートアップコンフィグに保存し、再起動します。


   awplus(config)# end ↓ awplus# write memory ↓ Building configuration... [OK] awplus# reboot ↓ reboot system? (y/n): y ↓



4. 再起動後にログインしたら、通常ポートに設定したスタックポートをAMFリンクに設定します。これには、switchport atmf-linkコマンドを使います。


   awplus login: manager ↓ Password: XXXXXXXX ↓（実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx awplus> enable ↓ awplus# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. awplus(config)# interface port1.0.27 ↓ awplus(config-if)# switchport atmf-link ↓



5. AMFネットワークへの参加を確認したら、atmf recoverコマンドを実行して手動リカバリーを実行します。
   代替機の機種や拡張モジュールによっては、ポートLEDの表示によってリカバリー実行中であることが示されます（詳細はatmf recover led-offコマンドのページをご覧ください）。


   awplus(config-if)# end ↓ awplus# atmf recover FSW245 ↓ This command will erase ALL flash contents. Continue node recovery? (y/n) y ↓ Manual node recovery successfully initiated 17:39:12 SBx81 ATMFFSR[5594]: Retrieving recovery data from master node SBx81 17:39:32 SBx81 ATMFFSR[5594]: Manual node recovery completed



6. リカバリー処理が完了したら、もう一度再起動します。


   awplus# reboot ↓ reboot system? (y/n): y ↓

1. 代替機を起動し、交換前と同じポートにケーブルを接続したら、コンソールターミナルからログインし、仮想リンクの接続先である「HQ001」とIPv4による通信を行うために必要な最小限の設定をします。


   awplus login: manager ↓ Password: XXXXXXXX ↓（実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx awplus> enable ↓ awplus# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. awplus(config)# interface vlan1 ↓ awplus(config-if)# ip address 10.10.10.1/24 ↓ awplus(config-if)# exit ↓ awplus(config)# ip route 0.0.0.0/0 10.10.10.32 ↓



2. ネットワーク名を設定します。これにはatmf network-nameコマンドを使います。
   ネットワーク名は、同一AMFネットワークを構成するすべてのノードに同じ名前を設定する必要があります（マスターと異なるネットワーク名を設定したメンバーはAMFネットワークに参加できません）。また、ネットワーク名は大文字小文字を区別するので、その点にもご注意ください。


   awplus(config)# atmf network-name AMF001 ↓ % Warning: the new atmf network name will not become effective until the unit reboots.



3. atmf virtual-linkコマンドでAMF仮想リンクを設定します。


   awplus(config)# atmf virtual-link id 1 ip 10.10.10.1 remote-id 1 remote-ip 10.1.1.1 ↓

   Note - ここまでの設定は、手動リカバリーを動作させることだけを目的とした仮のものです。リカバリー後は、バックアップされていた本来の設定で動作します。



4. 仮のAMF設定を有効にするため、設定をスタートアップコンフィグに保存し、再起動します。


   awplus(config)# end ↓ awplus# write memory ↓ Building configuration... [OK] awplus# reboot ↓ reboot system? (y/n): y ↓



5. 再起動後、AMFネットワークへの参加を確認したら、atmf recoverコマンドを実行して手動リカバリーを実行します。
   代替機の機種や拡張モジュールによっては、ポートLEDの表示によってリカバリー実行中であることが示されます（詳細はatmf recover led-offコマンドのページをご覧ください）。


   awplus# atmf recover BR101 ↓ This command will erase ALL flash contents. Continue node recovery? (y/n) y ↓ Manual node recovery successfully initiated 17:39:12 SBx81 ATMFFSR[5594]: Retrieving recovery data from master node SBx81 17:39:32 SBx81 ATMFFSR[5594]: Manual node recovery completed



6. リカバリー処理が完了したら、再起動します。


   awplus# reboot ↓ reboot system? (y/n): y ↓

(C) 2014 アライドテレシスホールディングス株式会社

PN: 613-001990 Rev.A
