• ワーキングセットを使うCLIログイン用のユーザー名、パスワードは全ノードで統一してください。
  ワーキングセット機能では、マスターのCLIにログインしたときのユーザー名、パスワードを使って他のメンバーを操作するため、マスター側と同じ名前のユーザーがメンバーに存在しない、マスターとメンバーでパスワードが異なるなどの不一致があると、ワーキングセット機能で該当メンバーを操作できません。
  その場合は、リモートログイン機能（atmf remote-loginコマンド）で該当メンバーにログインし、マスターとユーザー情報をあわせてください。

  なお、特権パスワードが必要なユーザー（権限1〜14のユーザー）でマスターのCLIにログインしている場合は、ワーキングセット経由でコマンドを実行するたびに特権パスワードの入力を求められるため、ワーキングセットを使う場合は特権パスワードが不要なユーザーでマスターのCLIにログインすることをおすすめします。


• ワーキングセット機能は、マスターのCLIから使用します。メンバーのCLIからの使用はサポート対象外です。


  Note - 初期状態ではメンバーのCLIからもワーキングセット機能を使用できますが、atmf restricted-loginコマンドで禁止できます。



• ワーキングセットプロンプトでは、ローカルプロンプトとほぼ同じ操作でモード移動やコマンドの一括実行が可能ですが、複数ノードを対象とするワーキングセットプロンプトでは、下記のコマンドを実行できません。

  • banner login

  • boot config-file

  • boot system

  • copy （ただし、「copy running-config startup-config」による設定保存は可能です）

  • delete

  • edit

  • mail

  • move

  • ping

  • terminal monitor

  • traceroute


  たとえば、複数台を操作対象とするワーキングセットプロンプトからpingコマンドを実行しようとすると、次のようにエラーとなります。


  AMF001[4]# ping 192.168.1.250 ↓ % Working set must contain only single node for this command


  上記のコマンドは、次の例のように1台だけを対象とするワーキングセットプロンプトか、ローカルプロンプトから実行してください。


  AMF001[1]# ping 192.168.1.250 ↓ PING 192.168.1.250 (192.168.1.250) 56(84) bytes of data. 64 bytes from 192.168.1.250: icmp_req=1 ttl=128 time=9.61 ms ...



• ワーキングセットプロンプトでは、各ノードのコンソールに出力されるログメッセージ（consoleログ）は表示されません。
  consoleログを確認しながら作業を進めたいときは、該当ノードのコンソールターミナルから直接ログインするか、atmf remote-loginコマンドを使って該当ノードにリモートログインしてください。

  なお、ワーキングセットプロンプトでもshow logコマンドやshow log permanentコマンドは実行できますので、これらのコマンドにtailオプションを付けて実行すれば、ある程度リアルタイムに各ノードのログを確認することができます。


• ワーキングセットプロンプトでCLIのモディファイアやリダイレクションを使用した場合、これらは対象ノード単位で適用されます。

  • たとえば、複数ノードを対象とするワーキングセットプロンプトで次のようにincludeフィルターを使用した場合、各ノードの出力に対して個別にフィルターが適用されます。


    AMF001[2]# show system | include Environment ↓ ======= FSW241: ======= Environment Status : Normal ======= FSW242: ======= Environment Status : Normal



  • 同様に、コマンド出力をファイルにリダイレクトした場合は、各ノードのコマンド出力が、それぞれのノード上にファイルとして保存されます。


    AMF001[2]# show system > showsys.txt ↓ AMF001[2]# dir showsys.txt ↓ ======= FSW241: ======= 1058 -rw- Jan 21 2013 20:23:01 showsys.txt ======= FSW242: ======= 1058 -rw- Jan 21 2013 20:23:01 showsys.txt

    モディファイアとリダイレクションの詳細は、「運用・管理」の「コマンドラインインターフェース（CLI）」をご覧ください。

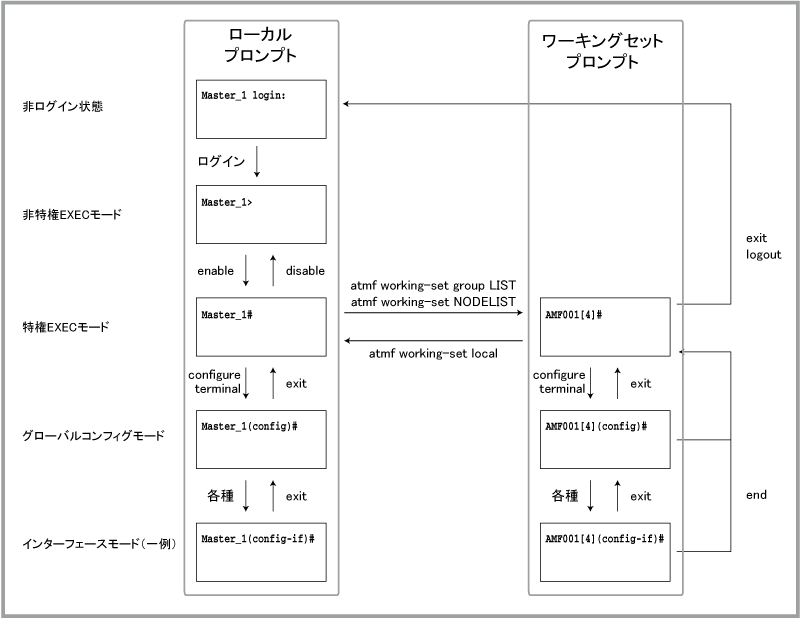

• ローカルプロンプト


  SBx81#

  ローカルノード（マスター）に対してのみ操作を行う通常のプロンプトです。SBx81の部分はノード名（ホスト名）を表しています。


• ワーキングセットプロンプト


  AMF001[4]#

  ワーキングセット機能を利用して指定したノード群に操作を行うときのプロンプトです。AMF001の部分はAMFネットワーク名、[4]の部分は現在の操作対象ノード数を表しています。


SBx81# atmf working-set group all ↓ ============================== ESW231, FSW241, FSW242, SBx81: ============================== Working set join AMF001[4]#

• ノードリスト指定では、対象ノード名をカンマ区切りで列挙します。



  Note - ノード名には本来大文字小文字の区別はありませんが、atmf working-setコマンドのノードリスト指定時に限り、大文字小文字を区別するのでご注意ください（ノード名設定時にhostnameコマンドで指定したとおりに入力してください）。



  • たとえば、FSW241 と FSW242 を操作対象にしたいときは、次のようにします。
    また、複数指定時はカンマの前後にスペースを入れないよう注意してください。


    SBx81# atmf working-set FSW241,FSW242 ↓



  • もちろん、次のようにノードを1台だけ指定することも可能です。


    SBx81# atmf working-set ESW231 ↓



• グループリスト指定では、groupキーワードの後にグループ名をカンマ区切りで列挙します。



  Note - グループ名は大文字小文字を区別します。ただし、予約済みグループ名のall, current, localは大文字小文字を区別しません。


  グループ名には、atmf groupコマンドで任意作成したもののほか、以下の予約済みグループ名があります。


  all	すべてのノード
  current	現在の操作対象ノード
  local	ローカルノード（自ノード）
  master	すべてのマスター
  poe	すべてのPoE対応機種
  x8100	すべてのSwitchBlade x8100
  x900	すべてのSwitchBlade x908とx900シリーズ
  x610	すべてのx610シリーズ
  x510	すべてのx510シリーズとAT-IX5-28GPX
  x310	すべてのx310シリーズ
  x230	すべてのx230シリーズ
  x210	すべてのx210シリーズ
  x200	すべてのx200シリーズ



  • たとえば、すべてのノードを操作したいときは、次のように予約済みグループの「all」を指定します。


    SBx81# atmf working-set group all ↓



  • x510シリーズ、AT-IX5-28GPX、x610シリーズの全ノードを指定するには、次のようにします。
    複数指定時はカンマの前後にスペースを入れないよう注意してください。


    SBx81# atmf working-set group x510,x610 ↓



  • atmf groupコマンドを使えば、任意のノードをグループ化し、ワーキングセットの指定をしやすくできます。
    たとえば、FSW241、FSW242、ESW231の3台を「nonMaster」グループとするには、次のようにします。


    SBx81# atmf working-set FSW241,FSW242,ESW231 ↓ ======================= FSW241, FSW242, ESW231: ======================= Working set join AMF001[3]# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. AMF001[3]# atmf group nonMaster ↓


    これにより、これ以降は次のようにグループ名を指定するだけで、これら3台のノードを操作できるようになります。


    SBx81# atmf working-set group nonMaster ↓ ======================= FSW241, FSW242, ESW231: ======================= Working set join AMF001[3]#


    AMFグループの定義状況を確認するには、全ノードを対象とするワーキングセットプロンプトでshow atmf group membersコマンドを実行してください。


    AMF001[4]# show atmf group members ↓ Retrieving Automatic groups from: SBx81 FSW241 FSW242 ESW231 Retrieving User-defined groups from: SBx81 FSW241 FSW242 ESW231 ATMF Group membership Automatic Total Groups Members Members ----------------------------------------------------------------------------- master 1 SBx81 x510 3 FSW241 FSW242 ESW231 x8100 1 SBx81 ATMF Group membership User-defined Total Groups Members Members ----------------------------------------------------------------------------- 1F 1 FSW241 2F 2 FSW242 ESW231 edge 1 ESW231 floor 2 FSW241 FSW242 nonMaster 3 FSW241 FSW242 ESW231

AMF001[4]# atmf working-set group floor ↓ =============== FSW241, FSW242: =============== Working set join AMF001[2]#

AMF001[2]# show atmf working-set ↓ ATMF Working Set Nodes: FSW241, FSW242 Working set contains 2 nodes

SBx81# atmf working-set group all ↓ ============================== ESW231, FSW241, FSW242, SBx81: ============================== Working set join AMF001[4]# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. AMF001[4](config)# vlan database ↓ AMF001[4](config-vlan)# vlan 10,20 ↓ AMF001[4](config-vlan)# exit ↓

AMF001[4](config)# interface port1.1.1-1.1.2 ↓ ======================= ESW231, FSW241, FSW242: ======================= % Can't find interface port1.1.1 AMF001[4:1](config-if)#

AMF001[4:1](config-if)# switchport trunk allowed vlan add 10,20 ↓ AMF001[4:1](config-if)# switchport trunk native vlan none ↓

AMF001[4:1](config-if)# exit ↓ AMF001[4](config)#

SBx81# atmf working-set group all ↓ ============================== ESW231, FSW241, FSW242, SBx81: ============================== Working set join AMF001[4]# show running-config ↓ ======= ESW231: ======= ! service password-encryption ! hostname ESW231 : : ======= FSW241: ======= ! service password-encryption ! hostname FSW241 : : :

SBx81# atmf working-set group all ↓ ============================== ESW231, FSW241, FSW242, SBx81: ============================== Working set join AMF001[4]# write memory ↓ ======================= ESW231, FSW241, FSW242: ======================= [OK] ====== SBx81: ====== [OK] Synchronizing file across the chassis, please wait... File synchronization with card-6 successfully completed [DONE]

Note - 複数のメンバーを1台ずつ順番に再起動したいときは、後述するリブートローリング機能を使います。

SBx81# atmf working-set group edge,floor ↓ ======================= ESW231, FSW241, FSW242: ======================= Working set join AMF001[3]# reboot ↓ % Warning: 3 nodes in total will be rebooted. reboot system? (y/n) y ↓ 16:05:30 SBx81 ATMF[1959]: ESW231 has left. 3 members in total. 16:05:30 SBx81 ATMF[1959]: FSW242 has left. 2 members in total. 16:05:30 SBx81 ATMF[1959]: FSW241 has left. 1 member in total. AMF001[0]#

16:07:30 SBx81 ATMF[1959]: ESW231 has joined. 2 members in total. 16:07:31 SBx81 ATMF[1959]: FSW242 has joined. 3 members in total. 16:07:32 SBx81 ATMF[1959]: FSW241 has joined. 4 member in total. AMF001[0]# atmf working-set group edge,floor ↓ ======================= ESW231, FSW241, FSW242: ======================= Working set join AMF001[3]#

AMF001[4]# atmf working-set group local ↓ ====== SBx81: ====== Working set join SBx81#

Note - ワーキングセットプロンプトの特権EXECモードでexitコマンドを実行した場合はマスターのCLIからログアウトします。ワーキングセットプロンプトからローカルプロンプトに戻る場合は、exitコマンドを実行するのではなく、atmf working-setコマンドでgroup localを指定してください。

SBx81# show atmf ↓ ATMF Summary Information: ATMF Status : Enabled Network Name : AMF001 Node Name : SBx81 Role : Master Current ATMF Nodes : 8

SBx81# show atmf detail ↓ ATMF Detail Information Network Name : AMF001 Node Name : SBx81 Node Address : SBx81.atmf Node ID : 1 Node Depth : 0 Domain State : DomainController Recovery State : None Management VLAN VLAN ID : 4092 Management Subnet : 172.31.0.0 Management IP Address : 172.31.0.1 Management Mask : 255.255.128.0 Domain VLAN VLAN ID : 4091 Domain Subnet : 172.31.128.0 Domain IP Address : 172.31.128.1 Domain Mask : 255.255.128.0

SBx81# show atmf nodes ↓ Node Information: * = Local device SC = Switch Configuration: C = Chassis S = Stackable N = Standalone Node Device ATMF Node Name Type Master SC Parent Depth -------------------------------------------------------------------------------- * SBx81 AT-SBx81CFC400 Y C none 0 FSW242 x510-28GTX N S SBx81 1 FSW241 x510-28GTX N S SBx81 1 ESW231 x510-52GTX N S FSW242 2 Current ATMF node count 4

SBx81# atmf working-set group all ↓ ============================== ESW231, FSW241, FSW242, SBx81: ============================== Working set join AMF001[4]# show atmf links ↓ ======= ESW231: ======= ATMF Link Brief Information: Local Link Port ATMF Adjacent Adjacent Link Port Type Status State Node Ifindex State -------------------------------------------------------------------------------- 1.0.1 Uplink Up Full FSW242 5002 Forwarding ======= FSW241: ======= ATMF Link Brief Information: Local Link Port ATMF Adjacent Adjacent Link Port Type Status State Node Ifindex State -------------------------------------------------------------------------------- 1.0.1 Uplink Up Full SBx81 5001 Forwarding ======= FSW242: ======= ATMF Link Brief Information: Local Link Port ATMF Adjacent Adjacent Link Port Type Status State Node Ifindex State -------------------------------------------------------------------------------- 1.0.1 Uplink Up Full SBx81 5002 Forwarding 1.0.2 Downlink Up Full ESW231 5001 Forwarding ====== SBx81: ====== ATMF Link Brief Information: Local Link Port ATMF Adjacent Adjacent Link Port Type Status State Node Ifindex State -------------------------------------------------------------------------------- 1.1.1 Downlink Up Full FSW241 5001 Forwarding 1.1.2 Downlink Up Full FSW242 5001 Forwarding 1.1.3 Downlink Down Init - - Blocking 1.1.4 Downlink Down Init - - Blocking 1.1.5 Downlink Down Init - - Blocking 1.1.6 Downlink Down Init - - Blocking

Note - AMFノードのファームウェアを5.4.3系列から5.4.4系列にバージョンアップするときは、最初にすべてのAMFメンバーを5.4.4系列にバージョンアップしてから、最後にAMFマスターをバージョンアップしてください（atmf working-setで「group all」を指定し、atmf reboot-rollingで一括バージョンアップする場合は、自動的にこの順序（メンバー → マスターの順）でバージョンアップを行います）。先にAMFマスターをバージョン5.4.4系列にバージョンアップした場合、バージョン5.4.3-3.7より前（5.4.3-2.x以前）のAMFメンバーがAMFネットワークに参加できなくなりますのでご注意ください。

Note - メジャーバージョンが異なるファームウェアの混在は、ファームウェアバージョンアップ時など一時的な使用に限定し、継続的な運用には使用しないでください。

• ネットワーク全体のダウンタイムを最小化するため対象ノードを1台ずつ順番に再起動します。再起動はマスターから遠い順に実行されます。


• オプションで、ファームウェアイメージファイルの転送と起動ファームウェアの設定を行ってから再起動することも可能です。
  ファームウェアイメージファイルの指定方法には次の2種類があります。


  • 自動選択
    マスターのローカル記憶デバイス（USBメモリー、SD/SDHCカードまたは内蔵フラッシュメモリー）にファームウェアを保存している場合は、保存先のディレクトリーパス、または、イメージファイルのワイルドカードパターンを指定することで、対象ノードの機種に適合する最新バージョンを自動選択させることができます。
    外部サーバー（TFTP、HTTP、SCP）にファームウェアを保存している場合、ディレクトリー指定やワイルドカード指定による自動選択はできません。イメージファイルのパスを完全に指定してください。


  • ファイル指定
    ファームウェアイメージファイルのパス（USBメモリー、SD/SDHCカード、内蔵フラッシュメモリー、あるいは外部サーバー上）を指定した場合は、指定したファームウェアに更新されます（最新版でなくても指定したバージョンに更新されます）。なお、この場合は、複数機種の一括バージョンアップはできません。



• ワーキングセット機能と組み合わせることで、複数ノードのバージョンアップを1回のコマンド入力で実施できます。
  また、対象ノードが一台であっても、ファームウェアイメージファイルの転送や、起動ファームウェアの設定、再起動など一連の手順を1コマンドで実行できるため便利です。


• リブートローリングでは1台ずつ順番に処理を行うため、対象ノードが多い場合はすべての処理が完了するまで長い時間がかかります。


• 再起動を行わずに、ファームウェアの転送と起動ファームウェアの設定だけを行いたい場合は、atmf reboot-rollingコマンドの代わりにatmf distribute firmwareコマンドを使います。


• Web GUIのJavaアプレットファイル（xxx.jar）は転送されません。
  GUIアプレットファイルは、copyコマンドを使って、該当ノードの内蔵フラッシュメモリーに手動で転送してください。

  AMFネットワークでは特殊な記法を使って他ノードのファイルを操作できるため、たとえばマスターに装着したUSBメモリーの/guiディレクトリーから、AMFメンバーFSW241の内蔵フラッシュメモリーにGUIアプレットファイルgui_544_01.jarを転送するには、次のようにします。


  SBx81# copy usb:/gui/gui_544_01.jar FSW241.atmf/flash:/ ↓

  AMFネットワークにおける他ノードのファイル指定方法については、応用編をご覧ください。


• ファームウェアイメージファイルの格納場所をディレクトリーで指定する場合、該当ディレクトリーに置くファームウェアイメージファイルの数は20個以内にしてください。イメージファイルが21個以上存在していると自動選択が機能しません。


• リブートローリングは通常ワーキングセット機能と組み合わせて使用しますが、リモートログイン（atmf remote-loginコマンド）先で実行することも可能です。ただし、リモートログイン時には下記の制限があります。


  • usb、flash上のファイルを指定する場合は、<NODENAME>.atmf/<ABSOLUTEPATH>形式の特殊記法で指定する必要があります。特殊記法の詳細は応用編をご覧ください。

  • usb、flash上のファイルであっても、ディレクトリー指定やワイルドカード指定はできません（すなわち、ファームウェアの自動選択はできません）。必ず完全なファイルパスを指定してください。



• x200シリーズはリブートローリングによるファームウェアバージョンアップに対応していません。


Note - 5.4.4-1.8と5.4.4-1.9は説明上使用している架空のファームウェアです。本マニュアル作成時点では実在しませんのでご注意ください。

1. 各AMFノード用の最新ファームウェアイメージファイルをUSBメモリー、SD/SDHCカード内の任意のディレクトリーに格納し、マスターに装着します。


   Note - ファームウェアイメージファイルを格納するディレクトリーは任意ですが、日本語のディレクトリー名は使えません。

   Note - ディレクトリー内のイメージファイルの数は20個以内にしてください。

   SBx81# dir usb:/fw/ ↓ 19187299 -rwx Aug 18 2013 03:23:12 SBx908-5.4.4-1.9.rel 20570492 -rwx Aug 18 2013 03:16:34 x510-5.4.4-1.9.rel 19692488 -rwx Aug 18 2013 03:16:34 x610-5.4.4-1.9.rel 15531384 -rwx Aug 18 2013 03:11:30 SBx81CFC400-5.4.4-1.9.rel



2. マスターのCLIからatmf working-setコマンドでバージョンアップ対象のノード群を指定し、ワーキングセットプロンプトに入ります。


   SBx81# atmf working-set group floor ↓ =============== FSW241, FSW242: =============== Working set join AMF001[2]#



3. atmf reboot-rollingコマンドを実行します。
   このとき、USBメモリー、SD/SDHCカード上のファームウェアイメージファイルを保管したディレクトリーを指定してください。

   USBメモリー、SD/SDHCカード上のディレクトリーだけを指定した場合は、指定ディレクトリーに存在するファイルの中から各AMFノードに適した最新のファームウェアが自動的に検索・選択され、バージョンアップを実行してよいか確認してきますので、続行してよければ「y」を、中止したいときは「n」で回答してください。


   AMF001[2]# atmf reboot-rolling usb:/fw/ ↓ Retrieving data from FSW241 Retrieving data from FSW242 ATMF Rolling Reboot Nodes: Timeout Node Name (Minutes) New Release File Status -------------------------------------------------------------------------------- FSW242 60 x510-5.4.4-1.9.rel Release ready FSW241 60 x510-5.4.4-1.9.rel Release ready Continue upgrading releases ? (y/n): y ↓


   「y」で回答した場合は、1台ずつ順番にバージョンアップと再起動が行われます。

   リブートローリング機能では、ネットワーク全体のダウンタイムを最小化するため、複数のAMFノードに対して逐次処理でバージョンアップ、再起動を実施します。すなわち、1台目（ファームウェア転送 → 再起動） → 2台目（ファームウェア転送 → 再起動）といったように順番に処理していきます。


   ================================================================================ Copying Release : x510-5.4.4-1.9.rel to FSW242 Updating Release : x510-5.4.4-1.9.rel information on FSW242 ================================================================================ ATMF Rolling Reboot: Rebooting FSW242 ================================================================================ 16:07:59 SBx81 ATMF[1946]: ESW231 has left. 3 members in total. 16:07:59 SBx81 ATMF[1946]: FSW242 has left. 2 members in total. % FSW242 has left the working-set 16:09:29 SBx81 ATMF[1946]: FSW242 has joined. 3 members in total. 16:09:29 SBx81 ATMF[1946]: ESW231 has joined. 4 members in total. Reboot of FSW242 has completed ================================================================================ Copying Release : x510-5.4.4-1.9.rel to FSW241 Updating Release : x510-5.4.4-1.9.rel information on FSW241 ================================================================================ ATMF Rolling Reboot: Rebooting FSW241 ================================================================================ 16:10:12 SBx81 ATMF[1946]: FSW241 has left. 3 members in total. % FSW241 has left the working-set 16:11:46 SBx81 ATMF[1946]: FSW241 has joined. 4 members in total. Reboot of FSW241 has completed


   すべてのノードのバージョンアップが完了すると、次のように結果が表示されます。


   ================================================================================ ATMF Rolling Reboot Complete Node Name Reboot Status Release Name Release Status ------------------------------------------------------------------------------- FSW242 Rebooted x510-5.4.4-1.9.rel Upgraded FSW241 Rebooted x510-5.4.4-1.9.rel Upgraded ================================================================================

• 更新したいバージョンのイメージファイルを完全なパスで指定します。
  ファイルを完全なパスで指定した場合は、最新バージョンかどうかのチェックを行わず、指定したバージョンに更新します（対象ノードに適合するファームウェアであるかどうかのチェックは行われます）。
  ファイルを完全なパスで指定する場合、一回のコマンド操作で複数の機種を更新することはできませんので、機種別にバージョンアップを実行してください。


  AMF001[2]# atmf reboot-rolling usb:/fw/x510-5.4.4-1.8.rel ↓



• 更新したいバージョンのイメージファイルをワイルドカードで指定します。
  一回のコマンド操作で複数の機種を更新したいときは、イメージファイルをファイル操作に使うワイルドカードで指定することができます。
  この場合の動作はディレクトリー指定時と似ており、ワイルドカードにマッチするファイルの中から各AMFノードに適した最新のファームウェアが自動的に検索・選択され、バージョンアップを実行してよいか確認してきますので、続行してよければ「y」を、中止したいときは「n」で回答して処理を進めてください。


  AMF001[6]# atmf reboot-rolling usb:/fw/x*-5.4.4-1.8.rel ↓

AMF001[2]# atmf reboot-rolling tftp:/192.168.1.5/x510-5.4.4-1.9.rel ↓

Note - AMFには、新しく設置する機器のファームウェア、ライセンス、コンフィグなどを「事前設定データ」（一種のバックアップデータ）としてあらかじめ作成しておき、これを該当機器の接続先となる既存ノードのポートに関連付けることで、新規ノードのゼロタッチインストレーション（自動セットアップ）を可能とする機能があります。これを利用した機器の追加手順については、「機器の追加（事前設定によるゼロタッチインストレーション）」をご覧ください。

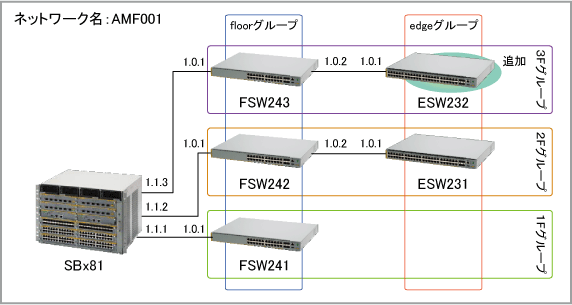

機種	ノード名	AMFにおける役割	所属グループ	概要
SwitchBlade x8100	SBx81	マスター	-	コアスイッチ
AT-x510-28GTX	FSW241	メンバー	floor, 1F	フロアスイッチ
AT-x510-28GTX	FSW242	メンバー	floor, 2F	フロアスイッチ
AT-x510-28GTX	FSW243	メンバー	floor, 3F	フロアスイッチ（新規追加）
AT-x510-52GTX	ESW231	メンバー	edge, 2F	エッジスイッチ

1. マスターにログインします。


   SBx81 login: manager ↓ Password: XXXXXXXX ↓ （実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx



2. 新規ノードを接続するポート1.1.3をAMFリンクに設定し、AMFが動作するよう設定します。これには、switchport atmf-linkコマンドを使います。


   SBx81> enable ↓ SBx81# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. SBx81(config)# interface port1.1.3 ↓ SBx81(config-if)# switchport atmf-link ↓



3. 設定をスタートアップコンフィグに保存します。


   SBx81(config-if)# end ↓ SBx81# write memory ↓ Building configuration... [OK] Synchronizing file across the chassis, please wait... File synchronization with card-6 successfully completed [DONE]



4. 以上で接続先ノードの設定変更は完了です。


SBx81> enable ↓ SBx81# atmf working-set FSW241 ↓ ======= FSW241: ======= Working set join AMF001[1]# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. AMF001[1](config)# interface port1.0.2 ↓ AMF001[1](config-if)# switchport atmf-link ↓ AMF001[1](config-if)# end ↓ AMF001[1]# write memory ↓ Building configuration... [OK]

• AMFノード名（hostnameコマンド）

• AMFネットワーク名（atmf network-nameコマンド）

• AMFグループ（atmf groupコマンド）

• AMF接続ポート（AMFリンク）の設定（switchport atmf-linkコマンド）


Note - AMFグループの設定は必須ではありませんが、あらかじめ設置場所や役割に応じたグループを作成しておくと後々便利なため、ここでは初期設定時にグループを作成しています。なお、グループの設定はいつでも可能なため、新規ノードがAMFネットワークに参加した後に実施してもかまいません。

1. 新規ノードにログインします。


   awplus login: manager ↓ Password: friend ↓ （実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx



2. ノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
   このとき、ノード間で名前が重複しないようご注意ください（重複時はどちらかのノード名が強制的に変更されます）。また、ノード名は大文字小文字を区別しないため、その点にもご注意ください。


   awplus> enable ↓ awplus# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. awplus(config)# hostname FSW243 ↓



3. ネットワーク名を設定します。これにはatmf network-nameコマンドを使います。
   ネットワーク名は、同一AMFネットワークを構成するすべてのノードに同じ名前を設定する必要があります（マスターと異なるネットワーク名を設定したメンバーはAMFネットワークに参加できません）。また、ネットワーク名は大文字小文字を区別するので、その点にもご注意ください。


   FSW243(config)# atmf network-name AMF001 ↓ % Warning: the new atmf network name will not become effective until the unit reboots.



4. ワーキングセット（操作対象ノード）の指定をしやすくするため、ユーザー定義グループを事前設定しておきます。これには、atmf groupコマンドを使います。
   グループ名は大文字小文字を区別します。
   ここでの設定により、新規ノードFSW243は、自動的に生成される機種別グループ「x510」のほか、ユーザー定義グループ「floor」と「3F」の所属になります。


   FSW243(config)# atmf group floor,3F ↓



5. ポート1.0.1をAMFリンクに設定し、AMFが動作するよう設定します。これには、switchport atmf-linkコマンドを使います。


   FSW243(config)# interface port1.0.1 ↓ FSW243(config-if)# switchport atmf-link ↓



6. AMFの設定を有効にするため、設定をスタートアップコンフィグに保存し、再起動します。


   FSW243(config-if)# end ↓ FSW243# write memory ↓ Building configuration... [OK] FSW243# reboot ↓ reboot system? (y/n): y ↓



7. 再起動が完了したら、新規ノードの準備は完了です。


1. 接続先ノードであるマスターのポート1.1.3と、新規ノードであるフロアスイッチFSW243のポート1.0.1を接続します。

   すると、マスターのコンソールに、FSW243がJoin（AMFネットワークに参加）したことを示すメッセージが出力されます。


   21:47:46 SBx81 ATMF[1946]: FSW243 has joined. 5 members in total.



2. マスターのCLIからshow atmf nodesコマンドを実行し、AMFノード情報を確認してみましょう。


   SBx81# show atmf nodes ↓ Node Information: * = Local device SC = Switch Configuration: C = Chassis S = Stackable N = Standalone Node Device ATMF Node Name Type Master SC Parent Depth -------------------------------------------------------------------------------- * SBx81 AT-SBx81CFC400 Y C none 0 FSW243 x510-28GTX N S SBx81 1 FSW242 x510-28GTX N S SBx81 1 FSW241 x510-28GTX N S SBx81 1 ESW231 x510-52GTX N S FSW242 2 Current ATMF node count 5

   FSW243がAMFネットワークに参加していることを確認できます。
   これ以降、マスターのCLIから、ワーキングセット機能を用いて新規ノードFSW243の設定や状態監視が可能です。


• 自動実行

  • atmf backupコマンドで設定したスケジュールにもとづき、定期的に全ノードのバックアップを実行します。

  • 初期設定では毎晩3時に実行します。

  • 自動実行は初期状態で有効ですが、atmf backup enableコマンドをno形式で実行することにより無効化できます。



• 手動実行

  • atmf backup nowコマンドにより、指定したノードのバックアップを任意のタイミングで実行できます。ノードを指定しない場合は全ノードのバックアップを取ります。

  • ノードの設定変更をした場合など、自動実行のスケジュールを待たずに最新のバックアップを取るときに使います。


• バックアップ機能を使用する場合は、マスターにUSBメモリーまたはSD/SDHCカードを装着するか、外部SSHサーバーの設定が必要
  AMFではバックアップ先としてAMFマスターに装着した外部メディア（USBメモリー、SD/SDHCカード）、または、公開鍵認証によるログインが可能な外部のSSHサーバーを使います。


  • 外部メディアを使用する場合は、下記の要件を満たすUSBメモリー、SD/SDHCカードを用意してマスターに装着してください。

    • FAT32、ext2、ext3、ext4のいずれかでフォーマット

    • 1ノードあたり64MBの空き容量（42台で約2.6GB）


    上記に要件に基づくUSBメモリーの推奨スペックは次のとおりです。

    • 40メンバー時：容量 4GB以上（USB 2.0対応）

    • 82メンバー時：容量 8GB以上（USB 2.0対応）

    • 124メンバー時：容量 12GB以上（USB 2.0対応）


    また、SD/SDHCカードの推奨スペックは次のとおりです。

    • 40メンバー時：容量 4GB以上（SDHCカード）



  • 外部SSHサーバーを使用する場合は、下記の要件を満たすSSHサーバーを用意し、マスターから該当サーバーを使用するための設定を行ってください（atmf backup serverコマンド）。

    • 公開鍵認証が可能なSSHサーバープログラム（OpenSSHなど）が実行されていること

    • バックアップデータの保存先ファイルシステムがUNIX式のファイルパーミッションをサポートしていること（ext2、ext3、ext4など）

    • SSHログインするユーザーがバックアップデータ保存先ディレクトリーへの書き込み権限を持つこと

    • 全ノードのバックアップデータを保存するのに十分なディスク空き容量があること（前記USBメモリーと同等の空き容量を推奨）



• マスター（SwitchBlade x8100）にコントロールファブリックカード（CFC）を2枚装着している場合の注意事項


  • アクティブ/スタンバイの両CFCにUSBメモリーを装着していても、バックアップデータが保存されるのはアクティブ側だけです。スタンバイ側のUSBメモリーにはバックアップデータが保存されず、アクティブ側のUSBメモリーから自動同期されることもありません。


  • アクティブ側にだけUSBメモリーを装着している構成において、一度バックアップが実行された後でアクティブCFCの切り替えが発生した場合は、旧アクティブCFCのUSBメモリーを抜いて新アクティブCFCに装着すれば、以後バックアップ機能を問題なく実行できます。


  • また、前項と同じ構成において、一度バックアップが実行された後でアクティブCFCの切り替えが発生した場合、旧アクティブCFCのUSBメモリーを抜いて新アクティブCFCに装着すれば、新アクティブCFC側でバックアップを一度も実行していない状態でも、旧アクティブCFCで保存したバックアップデータからのオートリカバリーが可能です。



• バックアップ先に関する注意事項
  バックアップ先として使用するUSBメモリー、SD/SDHCカード、SSHサーバーについては、次の点にご注意ください。


  • バックアップ先には、1ノードあたり最大64MBの空き容量が必要です。USBメモリーやSD/SDHCカードの空き容量が64MBを下回っている場合、show atmf backupコマンドで警告メッセージが出るほか、自動バックアップ実行時にログメッセージが出力されたり、手動バックアップ実行時にコンソールメッセージが表示されたりします（SSHサーバーのディスク空き容量に関する警告メッセージは表示されない）。容量不足でバックアップに失敗した場合は、show atmf backup logsでログを確認できます。USBメモリー、SD/SDHCカード、SSHサーバーはバックアップ専用でなくてもかまいませんが、他の用途にも使う場合は、必要な容量を確保できるようご注意ください。


  • バックアップデータは、USBメモリー、SD/SDHCカードの場合、ルートディレクトリー直下のatmfディレクトリーに格納されます。また、SSHサーバーの場合は、atmf backup serverコマンドのpathパラメーターで指定したディレクトリー直下のatmfディレクトリー（pathパラメーターを省略した場合は、usernameパラメーターで指定したユーザーのホームディレクトリー直下のatmfディレクトリー）に格納されます。このディレクトリーおよびその内容を手動で変更しないでください。変更した場合、バックアップデータの整合性がとれなくなり、リカバリーに失敗する可能性があります。万一atmfディレクトリーの内容を変更してしまった場合は、ただちにatmf backup nowコマンドで手動バックアップを実行して、atmfディレクトリーの内容を更新してください。


  • バックアップ処理は手動、自動ともバックグラウンドで実行されるため、バックアップ処理中にUSBメモリー、SD/SDHCカードを取り外さないようご注意ください。
    バックアップ処理中にUSBメモリー、SD/SDHCカードを取り外すと、USBメモリー、SD/SDHCカード上のファイルやファイルシステムが破損し、バックアップデータが失われる可能性があります。
    バックアップメディアとして使用するUSBメモリー、SD/SDHCカードの取り外し手順は、「バックアップメディアの取り外し」を参照してください。



• ファイル名の大文字小文字について
  各AMFノードのフラッシュメモリー上に、test.cfgとTEST.cfgのようにアルファベットの並び順は同じで大文字小文字だけが異なるファイルを複数作成しないでください。
  フラッシュメモリー上のファイル名は大文字小文字を区別しますが、AMFがバックアップメディアとして使用するUSBメモリー、SD/SDHCカードがFAT32でフォーマットされている場合、USBメモリー、SD/SDHCカード上のファイル名は大文字小文字を区別しないため、大文字小文字のみが異なる複数のファイルが存在している場合は、いずれか1つしかバックアップされません。
  なお、USBメモリー、SD/SDHCカードをext2/3/4でフォーマットしている場合や、バックアップ先を外部SSHサーバーに設定している場合、バックアップ先のファイルシステムでは大文字小文字の区別がある可能性がありますが、後でバックアップ先をFAT32フォーマットのUSBメモリーやSD/SDHCカードに切り替える可能性などを考慮すると、やはり大文字小文字だけが異なるファイルを複数作成することは避けたほうがよいでしょう。


• バックアップデータは最新1世代のみ保存
  バックアップ用のUSBメモリー、SD/SDHCカード、SSHサーバーには、各ノードの最新バックアップデータだけが保存されます。
  自動バックアップで毎日バックアップを取っていても、USBメモリー、SD/SDHCカード、SSHサーバーに保存されるのは最新の1世代だけです。
  なお、バックアップ時に一部のノードが不在でも、以前にバックアップされた該当ノードの最新データは保持されます。


• バックアップ対象は内蔵フラッシュメモリー上の重要ファイル
  AMFバックアップの対象は、各ノードの内蔵フラッシュメモリーに格納されている重要ファイル（該当ノードの動作を復元するのに必要なファイル）です。NVSに格納されているファイルや、一部のログファイルなどはバックアップされません。


• AMF仮想リンク使用時の注意事項
  初回バックアップ時は転送量が多いため、AMF仮想リンク（atmf virtual-link、「応用編」も参照）を使用している環境などでは、PINGなどのパケットロスが発生する場合があります。その場合は、atmf backup bandwidthコマンドでバックアップデータの転送帯域を制限してください。


• バックアップ実行中のCPU使用率上昇について
  バックアップ実行中にCPU使用率が高くなることがあります。その場合は、atmf backup bandwidthコマンドでバックアップデータの転送帯域を制限してください。


SBx81(config)# atmf backup 01:00 frequency 2 ↓

ATMF backup: Scheduled backup not started because backup already in progress

SBx81(config)# atmf backup default ↓

SBx81(config)# no atmf backup enable ↓

SBx81(config)# atmf backup enable ↓

SBx81# show atmf backup ↓ SBx81# show atmf backup logs ↓

1. AMFバックアップを手動で行うには、マスターのCLIからatmf backup nowコマンドを実行します。
   同コマンドでは、ノード名を指定して特定のノードだけバックアップすることもできますが、ノード名を省略した場合はAMFネットワーク上のすべてのノードをバックアップします。


   SBx81# atmf backup now ↓ Backup successfully initiated SBx81#


   なお、atmf backup nowコマンド入力時にすでに他のバックアップ（自動、手動を問わない）が実行中だった場合は、エラーとなり次のメッセージが表示されます。


   % ATMF backup is already running



2. バックアップはバックグラウンドで処理されるため、プロンプトはすぐに戻ってきますが、実際の処理はしばらく続きます。
   AMFバックアップの進捗状況を確認するには、show atmf backupコマンドを使います。


   SBx81# show atmf backup ↓ Scheduled Backup ...... Enabled Schedule ............ 1 per day starting at 03:00 Next Backup Time .... 23 Jan 2013 03:00 Backup Media .......... USB (Total 14774.5MB, Free 12717.2MB) Server Config ......... Synchronization ..... Unsynchronized Last Run .......... - 1 .................. Unconfigured 2 .................. Unconfigured Current Action ........ Doing manual backup Started ............. 22 Jan 2013 16:20 Current Node ........ FSW242 Node Name Date Time In ATMF On Media Status -------------------------------------------------------------------------------- ESW231 22 Jan 2013 16:20:49 Yes Yes Good FSW241 22 Jan 2013 16:21:08 Yes Yes Good FSW242 - - Yes Yes - SBx81 - - Yes No -



3. AMFバックアップが完了すると、以下のログメッセージが出力されます。
   初期設定ではコンソールには出力されないので、show logコマンドで確認してください。


   SBx81# show log tail ↓ <date> <time> <facility>.<severity> <program[<pid>]>: <message> ------------------------------------------------------------------------- 2013 Jan 22 16:20:22 user.notice SBx81 IMISH[12321]: atmf backup now 2013 Jan 22 16:20:23 user.notice SBx81 ATMFFS[26921]: ATMF backup: Manual backup has started 2013 Jan 22 16:20:31 user.notice SBx81 IMISH[12321]: show atmf backup 2013 Jan 22 16:21:33 user.notice s_src@SBx81 IMISH: Last message 'show atmf backup ' repeated 2 times, suppressed by syslog-ng on SBx81 2013 Jan 22 16:21:33 user.notice SBx81 ATMFFS[26921]: ATMF backup: Backup of all nodes completed successfully 2013 Jan 22 16:21:50 user.notice SBx81 IMISH[12321]: show atmf backup 2013 Jan 22 16:21:55 user.notice SBx81 IMISH[12321]: show log tail

/atmf/NETWORKNAME/nodes/NODENAME/flash/


• atmf backup serverコマンドでpathパラメーターを省略した場合、usernameパラメーターで指定したユーザーのホームディレクトリーが/home/amfopなら、AMFネットワーク「NETWORKNAME」、ノード名「NODENAME」のバックアップデータは、下記ディレクトリー以下に保存されます。

  /home/amfop/atmf/NETWORKNAME/nodes/NODENAME/flash/



• atmf backup serverコマンドでpathパラメーターに「/backup」を指定した場合、AMFネットワーク「NETWORKNAME」、ノード名「NODENAME」のバックアップデータは、下記ディレクトリー以下に保存されます。

  /backup/atmf/NETWORKNAME/nodes/NODENAME/flash/


Note - バックアップの対象となるのは、各ノードの内蔵フラッシュメモリーに格納されている重要ファイルです。NVSに格納されているファイルや、一部のログファイルなどはバックアップ対象になりません。

Note - バックアップファイルをPCで開いたり、PCにコピーしたりしてもかまいませんが、USBメモリー、SD/SDHCカード、SSHサーバー内のバックアップファイルはディレクトリー構造も含め変更しないようにしてください。変更するとオートリカバリーが動作しなくなるおそれがあります。

1. 自動バックアップ機能を無効にします。


   SBx81(config)# no atmf backup enable ↓



2. 自動、手動を問わず、実行中のバックアップを停止します。


   SBx81(config)# exit ↓ SBx81# atmf backup stop ↓



3. 自動バックアップが無効（Scheduled BackupがDisabled）であり、バックアップが実行中でない（Current ActionがIdle）ことを確認します。


   SBx81# show atmf backup ↓ Scheduled Backup ...... Disabled Schedule ............ 1 per day starting at 12:45 Next Backup Time .... 25 May 2012 12:45 Backup Media .......... SD (Total 3827.0MB, Free 3257.1MB) Current Action ........ Idle Started ............. - Current Node ........ - ...



4. USBメモリー、SD/SDHCカードを取り外します。


5. USBメモリー、SD/SDHCカードを再装着したら、自動バックアップを有効化します。


   SBx81# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. SBx81(config)# atmf backup enable ↓

• マスターのUSBメモリー、SD/SDHCカード、または、外部SSHサーバーに該当メンバーのバックアップデータが存在すること
  バックアップデータがない場合、オートリカバリーは実行されません。交換前のスイッチがまだ動作している場合は、atmf backup nowコマンドで手動バックアップを取ってから交換してください。


• 新しいスイッチ（代替機）がご購入時の状態であること
  代替機がご購入時の状態（正確には「AMFクリーン状態」）でない場合は、オートリカバリーの前提である「AMF自動検出メカニズム」（応用編を参照）が動作せず、結果的にオートリカバリーも実行されません。
  このような場合は、応用編の「AMFクリーン化手順」を参照し、代替機をAMFクリーン状態に戻してから交換手順を実施してください。


• 新しいスイッチにバージョン5.4.3-3.7以降のファームウェアが搭載されていること
  AMFマスターのファームウェアバージョンが5.4.4系列（5.4.4-0.3以降）のとき、代替機に搭載されているファームウェアのバージョンが5.4.3-3.7以降でない場合は、あらかじめ代替機を5.4.3-3.7以降にバージョンアップしておく必要があります。



  Note - AMFマスターが5.4.4-1.1以降のとき、x210シリーズ、x200シリーズをAMFメンバーとして使用するには、x210/x200にも5.4.4-1.1以降のファームウェアが必要です。x310シリーズ、x230シリーズをAMFメンバーとして使用するには、AMFマスター、x310/x230ともに5.4.4-1.1以降のファームウェアが必要です。




  Note - ファームウェアバージョン混在時の注意事項に関しては、導入編をご覧ください。



• 新旧のスイッチが同一型番であること
  代替機が異なるシリーズの製品である場合（x510シリーズからx610シリーズに交換する場合など）、オートリカバリーは実行されません。
  また、代替機が同一シリーズでポート構成のみ異なる場合（x510-52GTXからx510-28GTXに交換する場合など）、オートリカバリーは開始されますが、ポート設定が復元されないなどの現象が発生するため、交換時には原則として同一型番の代替機を用意してください。

  ただし、交換前の機器と代替機の間における下記の差分は、オートリカバリーの実行に影響を与えません。


  • 拡張モジュールの違い
    例）AT-XEM-12TからAT-XEM-12Sへの変更、AT-XEM-12TからAT-XEM-12Tv2への変更など



    Note - 拡張モジュールによってはサポート機能に差分がある場合があります（例：AT-XEM-12Tv2ではWREDを使えないなど）。その場合はオートリカバリー後に一部の設定内容が引き継がれないことがありますので、適切な設定変更を行ってください。



  • 同一シリーズ同一ポート構成の機器でPoE機能の有無のみ異なる場合
    例）AT-x610-24TsからAT-x610-24Ts/X-POE+への変更など



    Note - PoE対応機種からPoE非対応機種に交換した場合は、オートリカバリー後にPoE機能を使用できなくなります。また、逆にPoE非対応機種からPoE対応機種に交換した場合、オートリカバリー後は初期設定によりPoE機能が有効になります。PoE機能が不要な場合はPoE無効化の設定を追加してください。



  • SFP/SFP+モジュールの違い
    例）AT-MG8TからAT-SPSXへの変更など



• 交換時は以前と同じノードの同じポートに代替機を接続すること
  AMFネットワーク内での物理的な位置が異なる場合、オートリカバリーが動作しない、あるいは、別のノードとして復元される可能性があります。代替機にケーブルを接続するときは交換前と同じポートに接続してください（代替機側だけでなく接続先機器のポートも同じにしてください）。


• バックアップ時と交換時のNode Depthが等しいこと
  バックアップ後にAMFネットワークのトポロジー変更が発生してNode Depth（マスターからの距離。導入編を参照）が変化した場合、オートリカバリーは動作しません。その場合は、応用編の「オートリカバリー失敗時の手動リカバリー」を参照して、手動でリカバリーを実施してください。


• オートリカバリーは、新規スイッチ（AMFクリーン状態のスイッチ）が「AMF自動検出メカニズム」（応用編を参照）の過程で自律的に実行します。マスターは、新規スイッチの求めに応じてバックアップファイルを提供するだけです。そのため、マスター側でオートリカバリーの進捗状況を確認することはできません（復元後のAMFネットワークへの復帰は確認できます）。進捗確認は、新規スイッチに接続したコンソールターミナルから行ってください。

  以下、新規スイッチのコンソールターミナルに出力されるメッセージ例を示します。


  • バックアップデータが存在しないなどの理由によりオートリカバリーが不可能と判断された場合は、次のようなログメッセージが出力されます。
    この場合は、セーフコンフィグが適用された状態のまま、AMFネットワークに参加します。


    12:10:16 awplus ATMF[837]: No identity found for this device so automatic node recovery is not possible



  • オートリカバリーが可能と判断された場合は、次のログメッセージが出力され、オートリカバリーの処理が開始されます。


    16:52:16 ESW231 ATMF[839]: Automatic node recovery started



  • オートリカバリー成功時には次のログメッセージが出力されます。
    この後、自動的に再起動が行われ、復元した設定内容でAMFネットワークに復帰します。


    16:54:27 ESW231 ATMFFSR[3375]: File recovery from master node succeeded. Node will now reboot



  • オートリカバリー失敗時には次のログメッセージが出力されます。
    この場合は、セーフコンフィグが適用された状態のまま、AMFネットワークに参加します。


    16:33:02 ESW231 ATMF[831]: Automatic node recovery failed - user intervention required



• オートリカバリー中のスイッチの電源を切らないでください。オートリカバリー中にはいったんすべてのファームウェアを削除するため、途中で電源を切るとスイッチが起動しなくなる恐れがあります。


• マスターが1台の構成では、マスターのオートリカバリーはできません。後述の手順にしたがい手動でリカバリーを実施してください。マスター2台の構成であればオートリカバリー可能です。


• x510/x610シリーズにおいて、スタックポート（x510の本体スタックポート、または、x610のスタック/ポート拡張兼用モジュールAT-x6EM/XS2）を通常ポートに設定し、AMFリンクとして使用している場合はオートリカバリーが動作しません。
  これは、スタックポートを通常ポートとして動作させるにはVCS無効化の設定（「no stack enable」）が必要ですが、この設定が入ることで「AMFクリーン状態」でなくなるためです。
  この場合は、応用編の「x510/x610のスタックポートをAMF接続ポートとして使用している場合の手動リカバリー」を参照して、手動でリカバリーを実施してください。


• AMF仮想リンク（atmf virtual-link）でAMFネットワークと接続しているノードでは、AMFネットワークへの接続にIPの基本設定と仮想リンクの設定が必要なため、オートリカバリーは動作しません。
  この場合は、応用編の「AMF仮想リンクを使用しているノードの手動リカバリー」を参照して、手動でリカバリーを実施してください。


• オートリカバリーは1台ずつ実行してください。複数台同時に実行した場合、ネットワーク構成により一部のノードでオートリカバリーに失敗する可能性があります。


• VCS構成のAMFメンバーを交換する場合は、状況によって作業手順が異なります。
  詳細はこちらをご覧ください。

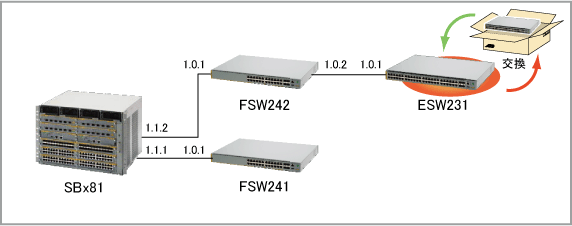

機種	ノード名	AMFにおける役割	概要
SwitchBlade x8100	SBx81	マスター	コアスイッチ
AT-x510-28GTX	FSW241	メンバー	フロアスイッチ
AT-x510-28GTX	FSW242	メンバー	フロアスイッチ
AT-x510-52GTX	ESW231	メンバー	エッジスイッチ（交換）

1. エッジスイッチESW231と同一型番の新しいスイッチ（代替機）を用意します。代替機はご購入時の状態であればよく、事前設定は一切不要です。


   Note - 代替機がご購入時の状態でない場合は、応用編の「AMFクリーン化手順」を参照し、代替機をAMFクリーン状態に戻してください。また、AMFマスターのファームウェアバージョンが5.4.4系列（5.4.4-0.3以降）のとき、代替機に搭載されているファームウェアがバージョン5.4.3-3.7以降でない場合は、最初に代替機を5.4.3-3.7以降にバージョンアップしてください。



2. エッジスイッチESW231の電源を切り、LANケーブルを抜きます。


3. エッジスイッチESW231と代替機を交換します。


4. 代替機にLANケーブルを元通り（交換前と同じポートに）接続し、電源を入れます。
   オートリカバリーの進捗を確認するため、代替機にはコンソールを接続しておくとよいでしょう。

   ご購入時状態のAMF対応スイッチでは、起動時にAMFネットワークを検出して自動的に参加する処理が働きます。
   この過程でオートリカバリーが可能かどうかの判断を行い、可能と判断した場合はマスターのUSBメモリーに格納されたバックアップデータからフラッシュメモリーの内容を復元して再起動を行い、交換前の機器と同一の状態でAMFネットワークに参加します。

   なおこの間、「AMFセーフコンフィグ」が適用されてAMF接続ポート（AMFリンクまたはAMFクロスリンク）以外のポートはすべてシャットダウンされるため、通常のネットワークポートでループなどが発生する恐れはありません。


5. 起動中、代替機のローカルコンソールには次のようなログメッセージが表示されます。
   また、代替機の機種や拡張モジュールによっては、ポートLEDの表示によってもリカバリー実行中であることが示されます（詳細はatmf recover led-offコマンドのページをご覧ください）。


   16:52:05 awplus ATMF[839]: ATMF network detected 16:52:05 awplus ATMF[839]: ATMF safe config applied (forwarding disabled) 16:52:15 awplus ATMF[839]: Shutting down all non ATMF ports 16:52:16 ESW231 ATMF[839]: Automatic node recovery started 16:52:16 ESW231 ATMF[839]: Attempting to recover as ESW231 16:52:16 ESW231 ATMF[839]: Checking master node availability 16:52:22 ESW231 ATMF[839]: SBx81 has joined. 2 members in total. 16:52:22 ESW231 ATMF[839]: FSW241 has joined. 3 members in total. 16:52:22 ESW231 ATMF[839]: FSW242 has joined. 4 members in total. 16:52:27 ESW231 ATMFFSR[3375]: Retrieving recovery data from master node SBx81 16:54:27 ESW231 ATMFFSR[3375]: File recovery from master node succeeded. Node will now reboot



6. オートリカバリーが成功すると、代替機はいったん再起動し、ESW231としてAMFネットワークに参加してきます。
   マスターのCLIからノード情報を確認してみましょう。


   SBx81# show atmf nodes ↓ Node Information: * = Local device SC = Switch Configuration: C = Chassis S = Stackable N = Standalone Node Device ATMF Node Name Type Master SC Parent Depth -------------------------------------------------------------------------------- * SBx81 AT-SBx81CFC400 Y C none 0 FSW241 x510-28GTX N S SBx81 1 FSW242 x510-28GTX N S SBx81 1 ESW231 x510-52GTX N S FSW242 2 Current ATMF node count 4

   新しいスイッチがESW231として復元され、AMFネットワークに参加していることを確認できます。


16:27:52 awplus ATMF[831]: ATMF network detected 16:27:52 awplus ATMF[831]: ATMF safe config applied (forwarding disabled) 16:28:02 awplus ATMF[831]: Shutting down all non ATMF ports 16:28:02 ESW231 ATMF[831]: Automatic node recovery started 16:28:02 ESW231 ATMF[831]: Attempting to recover as ESW231 16:28:02 ESW231 ATMF[831]: Checking master node availability 16:33:02 ESW231 ATMF[831]: Failed to find any master nodes 16:33:02 ESW231 ATMF[831]: Automatic node recovery failed - user intervention required

• VCSグループは稼働したまま、一部のVCSメンバーを交換する場合

  このケースでは、機器交換時にもAMFメンバーとしての動作や設定が保持されるため、AMFのリカバリー処理は行いません。
  通常のVCSメンバー交換手順にしたがって機器を交換することで、VCSマスターから設定情報などが同期され、VCSグループが完全復旧します。


• VCSグループ全体を停止して、すべてのVCSメンバーを交換する場合

  この場合は、最初にVCSマスターとなる機器だけをオートリカバリーによって復旧します（前記のメンバー交換手順を参照）。
  その後、VCSスレーブとなる機器を通常のVCSメンバー追加手順にしたがって接続することで、VCSマスターから設定情報などが同期され、VCSグループが完全復旧します。


Note - マスターを2台配置している場合は、もう一台のマスターからオートリカバリー可能です。マスター2台構成については、応用編をご覧ください。

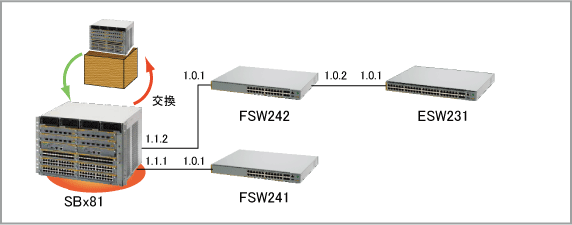

機種	ノード名	AMFにおける役割	概要
SwitchBlade x8100	SBx81	マスター	コアスイッチ（交換）
AT-x510-28GTX	FSW241	メンバー	フロアスイッチ
AT-x510-28GTX	FSW242	メンバー	フロアスイッチ
AT-x510-52GTX	ESW231	メンバー	エッジスイッチ

1. マスターSBx81と同一型番の新しいスイッチ（代替機）を用意して、起動します。


   Note - 代替機に搭載されているファームウェアがバージョン5.4.3-0.1以降でない場合は、最初にバージョンアップしてください。また、マスターライセンスの有効化も必要です。




   Note - AMFマスターのファームウェアバージョンが5.4.4系列（5.4.4-0.3以降）のとき、オートリカバリーする代替機には5.4.3-3.7以降のファームウェアが必要ですが、マスターを手動リカバリーする場合は代替機に5.4.3-0.1以降のファームウェアが搭載されていれば問題ありません。



2. 代替機にAMFバックアップファイルの入ったUSBメモリーを装着します。


3. 代替機にログインし、USBメモリーにバックアップされているマスターのコンフィグファイルを、代替機の本体内蔵フラッシュメモリーにコピーします。


   awplus login: manager ↓ Password: friend ↓（実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx awplus> enable ↓ awplus# copy usb:/atmf/AMF001/nodes/SBx81/flash/default.cfg flash ↓ Copying... Successful operation



4. AMFを有効にしてatmf recoverコマンドを利用可能にするため、コピーしたコンフィグで再起動します。


   awplus# reboot ↓ Are you sure you want to reboot the whole chassis? (y/n): y ↓



5. 再起動後にログインしたら、atmf recoverコマンドを実行して、USBメモリー内のバックアップファイルから代替機の内蔵フラッシュメモリーの内容を手動でリカバリーします。
   代替機の機種や拡張モジュールによっては、ポートLEDの表示によってリカバリー実行中であることが示されます（詳細はatmf recover led-offコマンドのページをご覧ください）。


   SBx81 login: manager ↓ Password: XXXXXXXX ↓（実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx SBx81> enable ↓ SBx81# atmf recover SBx81 ↓ This command will erase ALL flash contents. Continue node recovery? (y/n) y ↓ Manual node recovery successfully initiated 17:39:12 SBx81 ATMFFSR[5594]: Retrieving recovery data from master node SBx81 17:39:32 SBx81 ATMFFSR[5594]: Manual node recovery completed



6. リカバリー処理が完了したら、もう一度再起動します。


   SBx81# reboot ↓ Are you sure you want to reboot the whole chassis? (y/n): y ↓



7. 再起動が完了したら、旧マスターSBx81と代替機を交換します。
   ケーブルを接続するときは、各ケーブルを交換前と同じポートに接続するよう注意してください。
   これにより、AMFネットワークが再構成されます。


機種	ノード名	AMFにおける役割	所属グループ	概要
SwitchBlade x8100	SBx81	マスター	-	コアスイッチ
AT-x510-28GTX	FSW241	メンバー	floor, 1F	フロアスイッチ
AT-x510-28GTX	FSW242	メンバー	floor, 2F	フロアスイッチ
AT-x510-28GTX	FSW243	メンバー	floor, 3F	フロアスイッチ
AT-x510-52GTX	ESW231	メンバー	edge, 2F	エッジスイッチ
AT-x510-52GTX	ESW232	メンバー	edge, 3F	エッジスイッチ（新規追加）

• 既存ノードのバックアップデータを複製し、必要な箇所のみ変更して作成する（atmf provision node clone）

• 一から作成する（atmf provision node create）


Note - マスターを2台配置している場合は、両方のマスターに対して同一の事前設定を行ってください。ワーキングセットの予約済みグループmaster（「atmf working-set group master」）を使用すれば、両マスターへの一括設定が可能ですが、新規ノード用コンフィグファイル等の編集は、マスターごとに行う必要があります（各マスターは異なるメディアまたはディレクトリーに事前設定データを保存するため）。

Note - 本手順は、既存ノードESW231がバックアップ済みであることを前提としています。

1. マスターにログインします。


   SBx81 login: manager ↓ Password: XXXXXXXX ↓ （実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx



2. 既存ノードESW231のバックアップデータを複製し、新規ノードESW232用の事前設定データをバックアップメディア内に作成します。これには、atmf provision node cloneコマンドを使います。


   SBx81> enable ↓ SBx81# atmf provision node ESW232 clone ESW231 ↓ Copying... Successful operation



3. カレントディレクトリーをバックアップメディア内に作成された新規ノード用のフォルダーに変更します。これには、atmf provision node locateコマンドを使います。


   SBx81# atmf provision node ESW232 locate ↓



4. 既存ノード用のコンフィグを編集し、新規ノード用の内容に改めます。
   IPアドレスやバーチャルシャーシID、所属するAMFグループなど、必要な箇所を適宜変更してください（ホスト名は複製時に自動変更されますが、念のため確認してください）。
   また、コンフィグファイル名も必要に応じて変更してください。

   ここでは、既存ノードの起動時コンフィグファイルがESW231.cfgという名前であったと仮定し、このファイルをESW232.cfgにリネームした上で、editコマンドで内容を編集しています。


   SBx81# move ESW231.cfg ESW232.cfg ↓ Moving... Successful operation SBx81# edit ESW232.cfg ↓

   Note - AMFのバックアップ先としてSSHサーバー（atmf backup server）を2台設定している場合、atmf provision node xxxxコマンドで事前設定データの作成・削除・変更を行ったときや、事前設定データをファイル操作CLIによって直接変更したときは、atmf backup synchronizeコマンドを実行して、2台のサーバー間でデータを同期してください（手動・自動バックアップのときのようにSSHサーバー間の自動同期は行われないため）。



5. リネームしたESW232.cfgを新規ノードの起動時コンフィグとして設定しなおします。これには、atmf provision node configure boot configコマンドを使います。


   SBx81# atmf provision node ESW232 configure boot config ESW232.cfg ↓

1. マスターにログインします。


   SBx81 login: manager ↓ Password: XXXXXXXX ↓ （実際には表示されません） AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx



2. 新規ノードESW232用の空の事前設定データをバックアップメディア内に新規作成します。これには、atmf provision node createコマンドを使います。


   SBx81> enable ↓ SBx81# atmf provision node ESW232 create ↓



3. 前の手順でバックアップメディア内に作成された新規ノード用のフォルダーに、新規ノードで使うファームウェアイメージファイルやコンフィグファイルをコピーします（copyコマンドで直接コピーしても、バックアップメディアをいったんPC等に接続してからコピーしてもかまいません）。
   なお、カレントディレクトリーを新規ノード用のフォルダーに移動するには、atmf provision node locateコマンドを使います。


   SBx81# atmf provision node ESW232 locate ↓

   Note - AMFのバックアップ先としてSSHサーバー（atmf backup server）を2台設定している場合、atmf provision node xxxxコマンドで事前設定データの作成・削除・変更を行ったときや、事前設定データをファイル操作CLIによって直接変更したときは、atmf backup synchronizeコマンドを実行して、2台のサーバー間でデータを同期してください（手動・自動バックアップのときのようにSSHサーバー間の自動同期は行われないため）。



4. 前記フォルダーに保存したファームウェアとコンフィグを、新規ノードの通常用ファームウェア、起動時コンフィグとして設定します。これには、atmf provision node configure boot systemコマンド、atmf provision node configure boot configコマンドを使います。


   SBx81# atmf provision node ESW232 configure boot system x510-5.4.4-1.1.rel ↓ SBx81# atmf provision node ESW232 configure boot config ESW232.cfg ↓

1. マスターのCLIから既存ノードFSW243にリモートログインします。これには、atmf remote-loginコマンドを使います。


   SBx81# atmf remote-login FSW243 ↓ Type 'exit' to return to SBx81. AlliedWare Plus (TM) 5.4.4 xx/xx/xx xx:xx:xx FSW243>



2. 新規ノードを接続するポート1.0.2をAMFリンクに設定し、AMFが動作するよう設定します。これには、switchport atmf-linkコマンドを使います。


   FSW243> enable ↓ FSW243# configure terminal ↓ Enter configuration commands, one per line. End with CNTL/Z. FSW243(config)# interface port1.0.2 ↓ FSW243(config-if)# switchport atmf-link ↓



3. 同ポートに新規ノードESW232用の事前設定データを関連付けます。これには、atmf provisionコマンドを使います。


   FSW243(config-if)# atmf provision ESW232 ↓



4. AMFリンクの設定をスタートアップコンフィグに保存します。


   FSW243(config-if)# end ↓ FSW243# write memory ↓ Building configuration... [OK]



5. 以上で接続先ノードの設定変更は完了です。


   FSW243# exit ↓ SBx81#

1. 接続先ノードであるFSW243のポート1.0.2に新規ノードESW232のポート1.0.1を接続すると、オートリカバリーと同様の仕組みにより、新規ノードのゼロタッチインストレーション（自動セットアップ）が行われた後、再起動します。


   awplus# 10:00:12 awplus ATMF[883]: ATMF network detected ↓ 10:00:12 awplus ATMF[883]: ATMF safe config applied (forwarding disabled) 10:00:22 awplus ATMF[883]: Shutting down all non ATMF ports 10:00:28 ESW232 ATMF[883]: FSW243 has joined. 2 members in total. 10:00:28 ESW232 ATMF[883]: SBx81 has joined. 3 members in total. 10:00:28 ESW232 ATMF[883]: FSW242 has joined. 4 members in total. 10:00:28 ESW232 ATMF[883]: FSW241 has joined. 5 members in total. 10:00:28 ESW232 ATMF[883]: ESW231 has joined. 6 members in total. 10:00:35 ESW232 ATMFFSR[2715]: Retrieving recovery data from master node SBx81 10:01:35 ESW232 ATMFFSR[2715]: File recovery from master node succeeded. Node will now reboot URGENT: broadcast message: System going down IMMEDIATELY! ... Rebooting at user request ...



2. 再起動後、新規ノードESW232としてAMFネットワークに参加します。
   これ以降、マスターのCLIから、ワーキングセット機能を用いて新規ノードESW232の設定や状態監視が可能です。


(C) 2014 アライドテレシスホールディングス株式会社

PN: 613-001990 Rev.A
