[index] AT-TQシリーズリファレンスマニュアル 4.3

ステータス/WDS

WDS接続の状態を表示します。表示は、5秒間隔で更新されます。Webブラウザーの更新ボタンをクリックすると、直ちに更新されます。

Note - この画面が表示されているときは、自動的にログオフしません。「オプション設定」/「HTTP／HTTPS」画面の「セッションタイムアウト」を参照してください。

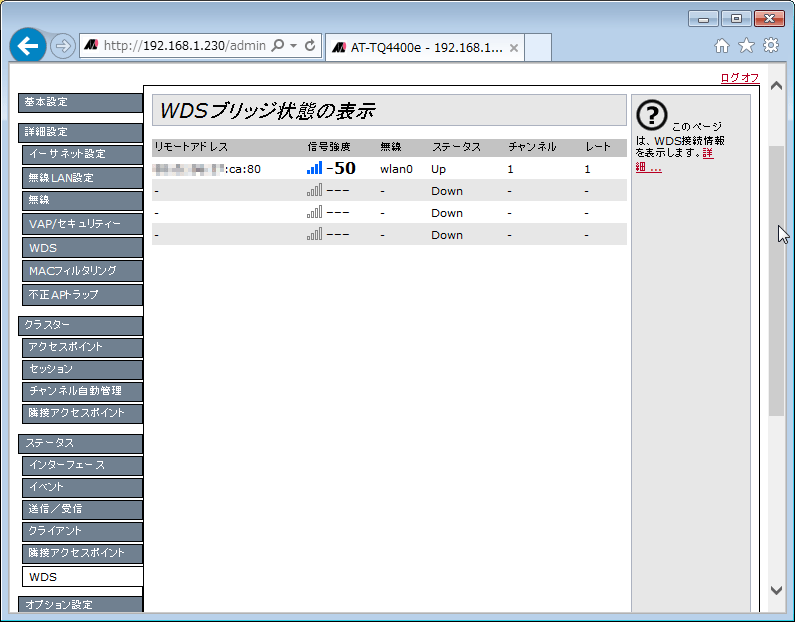

Note - 上記画面は、「無線1」によるWDSリンクが確立している状態です。

表 1

項目名 説明

リモートアドレス「詳細設定」/「WDS」画面で指定した「リモートアドレス」（接続相手のMACアドレス）です。WDS接続の設定がされていない場合は「-」が表示されます。

信号強度接続相手から受信した信号の強度（RSSI）をアイコンと数値（dBm）で表示します。表示は5秒ごとに更新されます。
次の場合、数値の代わりに「---」を表示します。
・WDS接続の設定がされていない
・WDS接続相手を検出できない
・「詳細設定」/「無線」画面の「ステータス」が「オフ」

表示されるアイコンのバー本数の意味は、次のとおりです。
・バーなし：-91dBm以下。または、WDS接続の設定がされていない、「詳細設定」/「無線」画面の「ステータス」が「オフ」
・バー1本：-90～-81dBm
・バー2本：-80～-68dBm
・バー3本：-67～-58dBm
・バー4本：-57dBm以上

無線使用している無線インターフェースを表示します。「wlan0」は無線1、「wlan1」は無線2です。WDS接続の設定がされていない場合は「-」を表示します。

ステータス WDS接続の設定がされているか否かを表示します。
「Down」は、WDS接続の設定がされていません。または、「詳細設定」/「無線」画面の「ステータス」が「オフ」です。
「Up」は、WDS接続の設定がされています。

チャンネル WDS接続が使用する（している）チャンネルです。WDS接続の設定がされていない場合は「-」を表示します。

レートこのアクセスポイントの現在の送信データレート（Mbps）を表示します。WDS接続の設定がされていない場合は「-」を表示します。

PN: 613-001965 Rev.P

項目名	説明
リモートアドレス	「詳細設定」/「WDS」画面で指定した「リモートアドレス」（接続相手のMACアドレス）です。WDS接続の設定がされていない場合は「-」が表示されます。
信号強度	接続相手から受信した信号の強度（RSSI）をアイコンと数値（dBm）で表示します。表示は5秒ごとに更新されます。次の場合、数値の代わりに「---」を表示します。・WDS接続の設定がされていない・WDS接続相手を検出できない・「詳細設定」/「無線」画面の「ステータス」が「オフ」表示されるアイコンのバー本数の意味は、次のとおりです。・バーなし：-91dBm以下。または、WDS接続の設定がされていない、「詳細設定」/「無線」画面の「ステータス」が「オフ」・バー1本：-90～-81dBm ・バー2本：-80～-68dBm ・バー3本：-67～-58dBm ・バー4本：-57dBm以上
無線	使用している無線インターフェースを表示します。「wlan0」は無線1、「wlan1」は無線2です。WDS接続の設定がされていない場合は「-」を表示します。
ステータス	WDS接続の設定がされているか否かを表示します。「Down」は、WDS接続の設定がされていません。または、「詳細設定」/「無線」画面の「ステータス」が「オフ」です。「Up」は、WDS接続の設定がされています。
チャンネル	WDS接続が使用する（している）チャンネルです。WDS接続の設定がされていない場合は「-」を表示します。
レート	このアクセスポイントの現在の送信データレート（Mbps）を表示します。WDS接続の設定がされていない場合は「-」を表示します。
