5.3.2 無線2

無線2では、5GHz帯（W52、W53、W56）の有効/無効、各種パラメーターの設定が行えます。

Note
W52とW53のチャンネルは、電波法令により日本での屋外使用が禁止されています。

Note
現在使用しているチャンネルがW53、W56のときに、気象レーダーと見なされる波形が検出されると、アクセスポイントはレーダーとの干渉を避けるために、現在のチャンネルの使用をやめて、「チャンネル候補」に設定されている他のチャンネルへの変更を試みます。「チャンネル」が「自動」でW53、W56が自動選択されている場合でも、W53、W56のチャンネルに固定設定されている場合でも同様です。
その際、W53、W56が再選択されると、そのチャンネルを使い始める前に1分間ほど傍受してレーダーが検出されないことを確認します。レーダーが検出されたチャンネルは、レーダーが検出されてから30分間は使用できません。

Note
W53、W56のチャンネルだけを「チャンネル候補」で選択した場合、その候補のすべてのチャンネルで気象レーダーと見なされる波形が検出されると（候補のチャンネルのすべてが使えないと判断されると）、本製品は送受信を停止します。「チャンネル」が「自動」でW53、W56が自動選択されている場合でも、W53、W56に固定設定されている場合でも同様です。 送受信停止の30分後に、停止前に使用していたチャンネルで送受信の再開を試みます。その際、チャンネルを使い始める前に、1分間気象レーダーが検出されないことを確認します。
例えば、「チャンネル」を「自動」、「チャンネル候補」を 60、64 に設定した場合、次のように動作します。60でレーダー検出、送受信を停止します。64への変更を試みます。64でもレーダー検出、全候補チャンネルが使えないと判断します。60を停止してから30分後、60の使用再開を試みます。60でレーダーが検出されなければ、60による送受信を開始します。

Note
気象レーダーの検出状態は、「監視」/「ステータス」/「無線2」の「DFS」で確認できます。

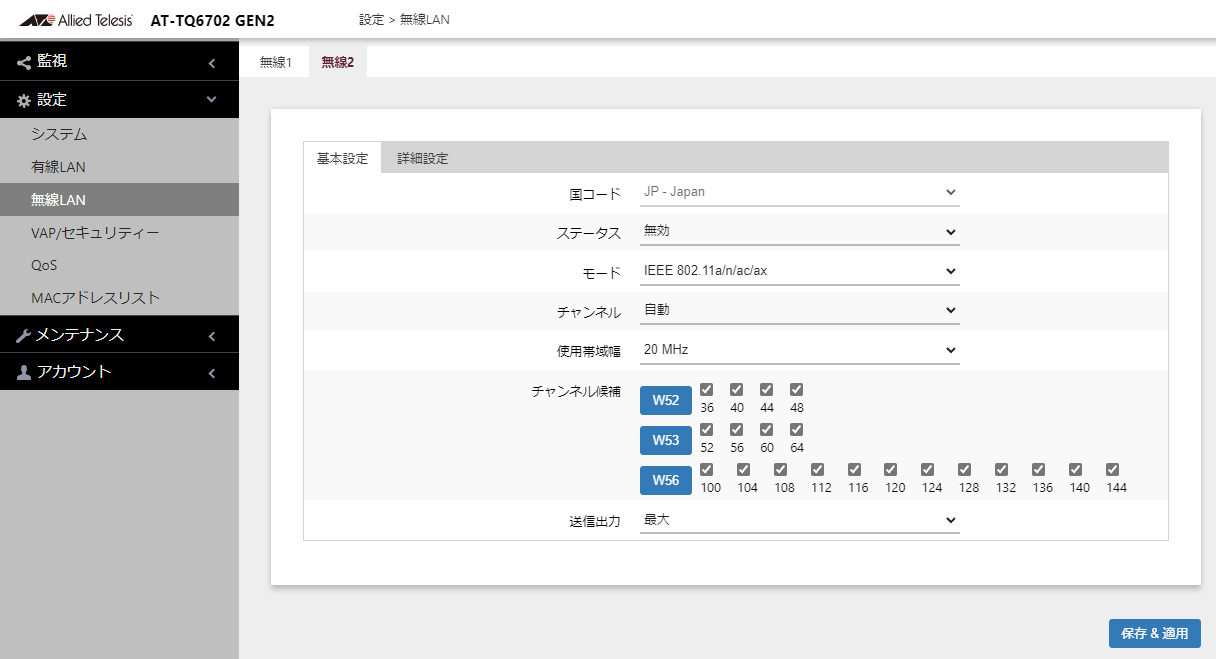

基本設定

項目名	説明
国コード	国コードの変更はできません。
ステータス	無線電波を送受信する場合は「有効」、しない場合は「無効」を選択します。デフォルトは「無効」です。
モード	サポートする通信プロトコル（IEEE 802.11a、IEEE 802.11a/n/ac/ax）を選択します。 IEEE 802.11の後の「/」で区切られた文字は、サポートするモードの組み合わせです。例えば、IEEE 802.11a/n/ac/ax は a、n、ac、ax の無線クライアントの接続をサポートします。デフォルトは「IEEE 802.11a/n/ac/ax」です。 Note IEEE 802.11n、IEEE 802.11ac、IEEE 802.11axを使用する場合、「設定」/「QoS」画面の「Wi-Fiマルチメディア（WMM）」が「有効」（デフォルト）である必要があります。
チャンネル	使用するチャンネル（自動、36(5180 MHz)、40(5200 MHz)、44(5220 MHz)、48(5240 MHz)、52(5260 MHz)、56(5280 MHz)、60(5300 MHz)、64(5320 MHz)、100(5500 MHz)、104(5520 MHz)、108(5540 MHz)、112(5560 MHz)、116(5580 MHz)、120(5600 MHz)、124(5620 MHz)、128(5640 MHz)、132(5660 MHz)、136(5680 MHz)、140(5700 MHz)、144(5720 MHz)）を選択します。「自動」を選択すると、本製品は空きチャンネルを走査し、自動的に干渉の少ないチャンネルを選択します。チャンネルが自動選択されるのは本製品の起動時、および無線設定が再適用されたときになります（再適用される設定は6 設定のNoteをご覧ください）。 運用中のチャンネルは、「監視」/「ステータス」の「無線2」画面で確認できます。 デフォルトは「自動」です。 Note 144チャンネルに対応していない無線クライアントを接続する場合： 本設定を「自動」、かつ使用帯域幅を「20MHz」または「80MHz」の選択時は、チャンネル候補の「144」のチェックを外してください。
使用帯域幅	20MHz、40MHz、80MHzから選択します。デフォルトは「20MHz」です。
チャンネル候補	「チャンネル」で「自動」が選択されている場合に、自動選択されるチャンネルの候補を設定します。チェックが付いていると候補になります。チェックが外れていると候補対象外となりそのチャンネルは使用されません。 「W52」ボタン、「W53」ボタン、「W56」ボタンをクリックすると、それぞれのチャンネル候補すべてのチェックボックスにチェック印を付けたり外したりできます。 デフォルトでは、すべてのチャンネル候補にチェックが付いています。また、「使用帯域幅」の設定により使用できる候補が変わります。 帯域幅 チャンネル 20MHz W52：36、40、44、48 W53：52、56、60、64 W56：100、104、108、112、116、120、124、128、132、136、140、144 40MHz W52：36、44 W53：52、60 W56：100、108、116、124、132、140 80MHz W52：36、40、44、48 W53：52、56、60、64 W56：100、104、108、112、116、120、124、128、132、136、140、144
送信出力	電波出力の強度を「最大」、「強」、「中」、「弱」、「最小」から選択します。デフォルトは「最大」です。

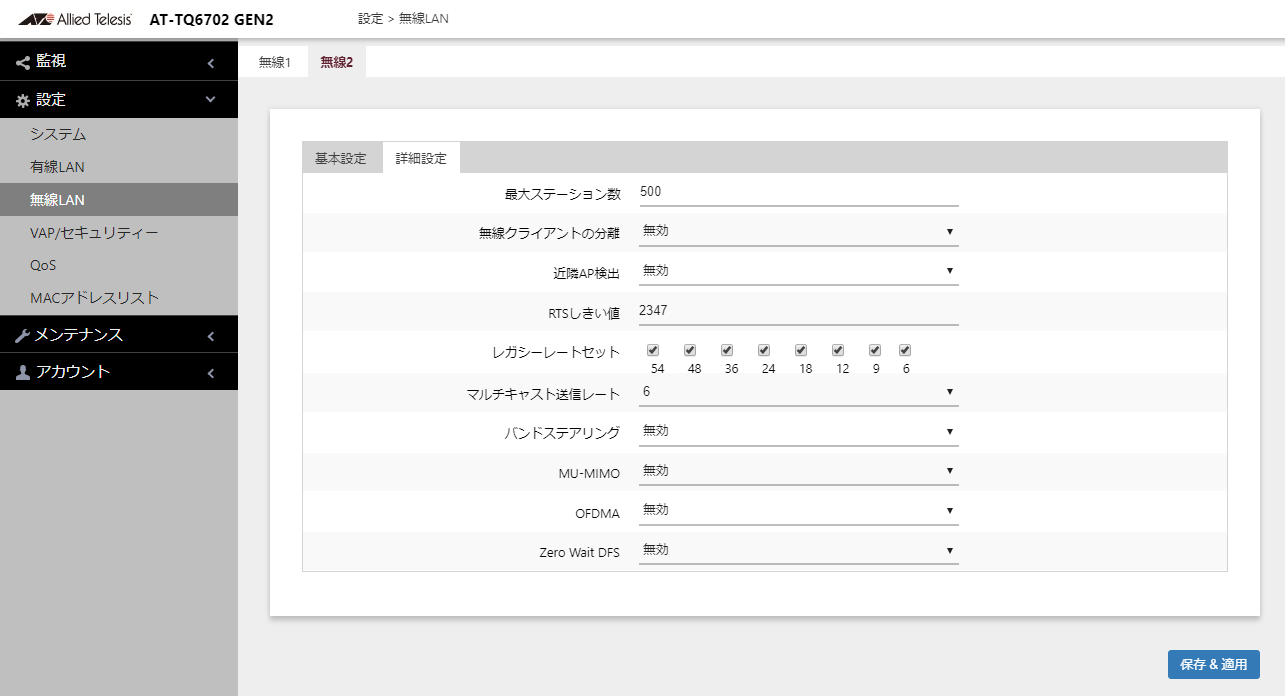

詳細設定

項目名	説明
最大ステーション数	無線2で接続可能な無線クライアント数を0〜500の数値で設定します。 「0」に設定した場合、無線クライアントはその周波数帯で接続されません。デフォルトは「500」です。
無線クライアントの分離	同一のバーチャルアクセスポイント（VAP）に接続している無線クライアント同士の通信を許可する場合は「無効」、しない場合は「有効」を選択します。デフォルトは「無効」です。 「有効」にしても、有線ネットワークや、他のバーチャルアクセスポイントに接続している無線クライアントとは通信が可能です（ご使用になるVLANスイッチなどにより、それらが通信ができるように設定されている必要があります）。 Note 「無線1」、「無線2」の「無線クライアントの分離」のすべて、または何れかが「有効」でも、同一のVAPにおける「無線1」、「無線2」間の通信は可能です。また、この機能はWDSには適用されません。 Note 「無線クライアントの分離」を「有効」にすると、例えば公共の無線APとして運用する際、同時に接続しているユーザー間のセキュリティーを確保することができます。
近隣AP検出	近くに設置されている無線APの検出を行う場合は「有効」、行わない場合は「無効」を選択します。デフォルトは「無効」です。 検出された無線APは、「監視」/「近隣AP」ページにて確認できます。 Note この機能を有効にすると、現在使用しているチャンネルを周期的に停止して、他のチャンネルをスキャンします。これは、無線APのサービスのパフォーマンスを若干低下させます。この機能を使用する必要がない場合は、無効化して運用することをおすすめいたします。
RTSしきい値	Note 未サポートです。設定変更を行わないでください。
レガシーレートセット	通信プロトコルがIEEE 802.11aの場合のレート（通信速度）を設定します。デフォルトでは 54、48、36、24、18、12、9、6 が選択されています。
マルチキャスト送信レート	本製品のマルチキャスト・ブロードキャスト送信レート（6、12、24）を選択します。デフォルトは「6」です。
エアタイムフェアネス	Note 未サポートです。設定変更は行わないでください。
バンドステアリング	バンドステアリング機能を「有効」にすると、2.4GHz・5GHz帯の両方をサポートしている無線クライアントに対し、混雑していない帯域へ接続を促すようになり、無線の混雑を軽減します。デフォルトは「無効」です。 Note ・バンドステアリング機能を使用する場合は、必ず無線1を「有効」に設定してください。無線2のみを有効にしても使用できません。 ・無線1が無効の場合は本機能は動作しません。 ・バンドステアリング機能は、無線1、無線2で共有の設定となります。 ・バンドステアリングを行う無線間のVAPインターフェースの設定は、すべて同じ設定にする必要があります。異なる場合は正しく動作しません。 ・MACフィルタリングの「外部RADIUS」とバンドステアリング機能の併用はできません。
MU-MIMO	Note 未サポートです。設定変更は行わないでください。
OFDMA	Note 未サポートです。設定変更は行わないでください。
Zero Wait DFS	Note 未サポートです。設定変更は行わないでください。
