CentreCOM
space I A 7 0 8 C

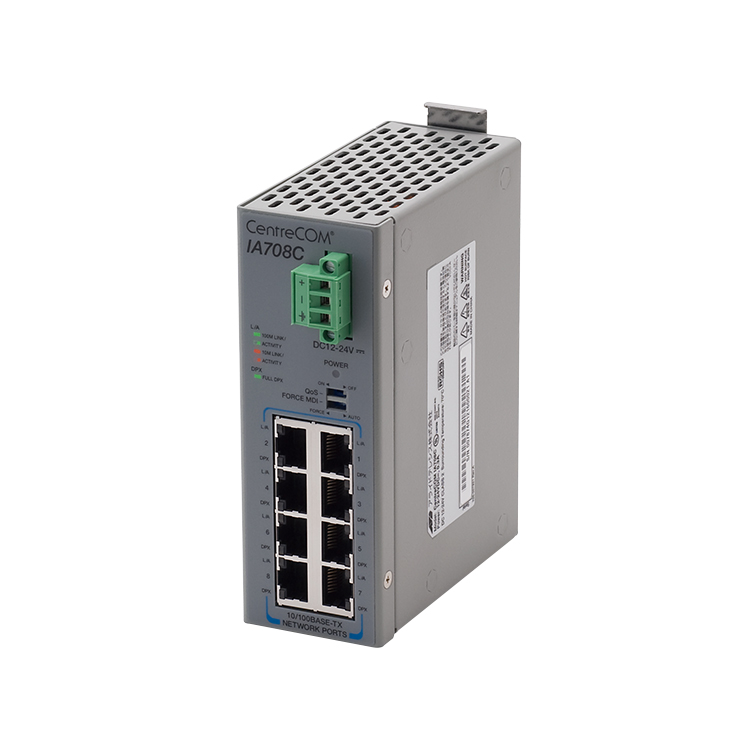

CentreCOM IA708Cは、10BASE-T/100BASE-TXポートを8ポート装備した産業用アンマネージドスイッチです。
産業用製品に要求される各種工業規格に準拠し、-10 〜 70℃での動作温度を保証しているため、過酷な環境でも安心してご利用いただけます。また、ポート、LED、電源部を前面に集約することで、DINレール取り付け後の作業性を確保しています。

5年間保証
CentreCOM IA708C (RoHS)
CentreCOM IA708C-Z1 (RoHS)
コード:0808RZ1 価格:¥32,400
(税込¥34,992)
CentreCOM IA708C-Z5 (RoHS)
コード:0808RZ5 価格:¥36,000
(税込¥38,880)
CentreCOM IA708C (RoHS)
コード:0808R 価格:¥31,300
(税込¥33,804)
FAQマニュアル
特長仕様外観図データシートPDF

特長
産業用途に対応する堅牢な設計
産業用途として求められる各種規格に準拠し、工場のような過酷な環境でも安心して使用できます。
動作環境温度-10〜70℃ /ファンレス設計
動作時温度-10〜70℃に対応しているため、低温・高温環境での利用が可能です。ファンレス設計で、粉塵の吸い込みなどによる障害への不安もありません。
DC12-24V 電源での使用に対応
産業用途では一般的なDC12-24V環境で動作することが可能です。
本製品に給電するDC電源はUL1310 Class 2、またはUL60950 LPSの電源装置を使用してください。
QoS
QoS 機能が利用できます。遅延の許されない優先度の高いデータを優先して送ることができるため、通信品質を向上できます。EtherNet/IPなどの産業用プロトコルに対応します。
Force MDI機能
Force MDI切替スイッチにより、ポート1〜7をMDI-X、ポート8をMDIに固定できます。MDI-Xポート同士は、ストレートケーブルで接続してもリンクアップしないため、誤ってこれらのポート同士を接続しても、ループの発生を防ぐことができます。デフォルトでは、Auto MDIにより接続先機器のポートとケーブルの種類を判別し自動的にリンクアップします。
DINレール/スチール製壁面への設置
本体付属の取付金具でDINレールへの設置が可能です。また、オプション(別売)のマグネットシートSにより、スチール製の壁面への設置も可能です。
前面への集約/快適な作業性
ポート、LED、電源入力部を前面に集約しており、現場の作業性を確保しています。

仕様
準拠規格 IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x Flow Control
IEEE 802.1p Class of Service, priority protocol
適合規格
EMI規格VCCIクラスA, EN55022 Class A
安全規格UL508
EMS規格IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8
保護等級IEC60529 IP30
振動IEC60068-2-6
衝撃IEC60068-2-27
自由落下IEC60068-2-32
EU RoHS 指令
通信速度 10Mbps/100Mbps
ポート
10BASE-T/100BASE-TX(RJ-45コネクター)×8
 オートネゴシエーション
 MDI/MDI-X自動認識、Force MDI(ポート1-7:MDI-X固定、ポート8:MDI固定)
使用ケーブル
10BASE-TUTPカテゴリー3以上
100BASE-TXUTPカテゴリー5以上
切替スイッチ
QoS 切替スイッチON:QoS機能:有効
OFF:QoS機能:無効
Force MDI 切替スイッチFORCE:ポート1-7 MDI-X固定、ポート8 MDI固定
AUTO:MDI/MDI-X自動認識
パフォーマンス
スイッチング方式ストア&フォワード方式
最大パケット転送能力(装置全体/64Byte)1.19Mpps
スイッチング遅延
QoS ON時100M ⇔ 100M3.1μs(64Byte)
10M ⇔ 10M18.1μs(64Byte)
QoS OFF時100M ⇔ 100M3.1μs(64Byte)
10M ⇔ 10M18.0μs(64Byte)
スイッチング・ファブリック1.6Gbps
メモリー容量パケットバッファー1.5MByte
MACアドレス登録数16K(最大)
MACアドレス保持時間300 〜 600秒
サポート機能 フローコントロール、省エネ機能(省電力モード)
QoS機能(UDP DST Port 2222:highest、IGMP:high、802.1p COS
priority:middle、それ以外:lowest、QoSモード:Strict)
LED
POWER(緑)電源供給時に点灯
L/A(緑)100Mbpsでリンク確立時に点灯、 パケット送受信時に点滅
(橙)10Mbpsでリンク確立時に点灯、 パケット送受信時に点滅
DPX(緑)Full Duplexでリンク確立時に点灯
電源部
定格入力電圧DC12-24V※1
入力電圧範囲DC10.8-26.4V
定格入力電流0.3A
最大入力電流(実測値)0.21A
平均消費電力2.2W(最大3.7W)
平均発熱量7.9kJ/h(最大13kJ/h)
ファンの有無
環境条件
動作時温度-10〜70℃
動作時湿度80%以下(結露なきこと)
保管時温度-20〜70℃
保管時湿度95%以下(結露なきこと)
汚損度※2汚損度2
外形寸法
46(W)× 100(D)× 130(H)mm (突起部含まず)
質量
510g
パッケージ内容 本体、DCプラグ※1、ユーザーマニュアル、製品仕様書(英文)※3、製品保証書、シリアル番号シール(2枚)
オプション(別売)
マグネットシート S 壁設置用磁石
製品の設置方向について: IA708C
※1 本製品に給電するDC電源はUL1310 Class 2、またはUL60950 LPS の電源装置を使用 してください。また、DC電源への接続には、UL規格に対応した18AWG(線径1.024mm) 以上のDC電源ケーブルを別途ご用意ください。
※2 機器が使用される環境でどのような汚損を受けるかを示す指標で、汚染度とも呼ばれま す。汚損度2とは、非導電性の汚損は発生するが、時には結露によって一時的に導電性が引き起こされることが予想される環境です。
※3 日本語版マニュアルのみに従って、正しくご使用ください。

外観図

CentreCOM IA708C (RoHS)




2014年9月 現在
