バーチャルシャーシスタック（VCS） / 導入

VCSの設定/運用方法について、各機器に対する初期設定、各機器の接続、VCSグループの起動、VCSグループとしての設定から運用開始まで、順を追って説明します。

本バージョンにおけるVCSの仕様

ファームウェアバージョン5.5.5-2.1におけるVCSの仕様は以下のとおりです。VCSの設定は、以下の各項目を念頭に置きながら進めてください。

基本仕様

併用不可機能

VCS構成時は以下の機能を使用できません。

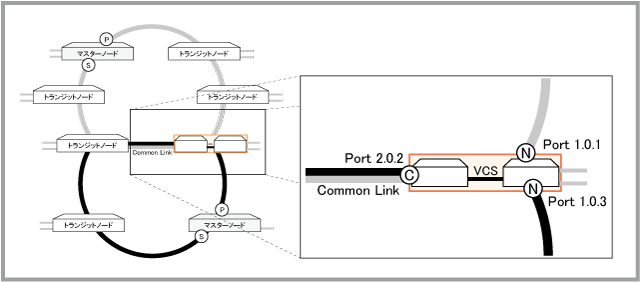

その他注意事項


初期設定から運用までの流れ

VCSの初期設定から運用までの流れは次のようになります。
  1. 必要な機材の準備
    スタックメンバーとなるスイッチ、スタックモジュールなどを準備します。

    → 「必要な機材の準備」をご覧ください。

  2. スタックメンバーの初期設定
    VCSの物理的な接続をする前に、各メンバーの設定状態を確認し、必要な初期設定を行っておきます。

    → 「スタックメンバーの初期設定」をご覧ください。

  3. スタックメンバーの接続
    各メンバーの初期設定が終わったら、メンバー同士を接続してVCSの物理的構成を完成させます。

    → 「スタックメンバーの接続」をご覧ください。

  4. VCSグループの起動
    接続が完了したら、各メンバーの電源を入れてVCSグループを起動します。各スイッチのVCS LEDを見て、マスター（緑点灯）とスレーブ（消灯）が1台ずつ存在していることを確認してください。また、スタックポートのL/A LEDが緑に点灯していることを確認してください。

    → 「VCSグループの起動」をご覧ください。

  5. VCSグループの初期設定
    VCSグループが正しく起動したことを確認したら、その後の設定や運用をしやすくするため、IDやプライオリティーの調整など、いくつかの初期設定を行います。

    → 「VCSグループの初期設定」をご覧ください。

  6. VCSグループの運用設定と運用開始
    VCSグループの初期設定が完了したら、その後はVCSグループを1台のスイッチと見なして、運用ネットワークのための設定を行い、運用を開始します。

    → 「VCSグループの運用設定と運用開始」をご覧ください。

  7. VCSグループの運用状態確認
    VCSグループの運用を開始したら、CLIで運用状態を定期的に確認します。

    → 運用編の「VCSグループの運用状態確認」をご覧ください。

  8. VCSグループ運用中のメンテナンス作業
    VCSグループ運用中に構成を変更する場合や障害が発生した場合は、メンテナンス作業が必要です。

    → 運用編の「VCSグループ運用中のメンテナンス作業」をご覧ください。

必要な機材の準備

VCSグループを構築するのに必要な機材を手元に準備してください。

スタックメンバーの初期設定

スタックメンバーとなるスイッチを用意したら、最初に各スイッチを単体で起動し、以下の作業を行ってください。


また、必要に応じて下記の初期設定も実施してください。

以下、具体的な手順を説明します。
  1. スタックモジュールやスタックケーブルを装着しない状態でスイッチを単体起動したら、コンソールからログインしてください。

  2. enableコマンドを実行して、特権EXECモードに移行します。
    awplus> enable
awplus#

  3. show bootコマンドを実行して、通常用と緊急用のファームウェアイメージを確認します。すべてのスイッチで「Current boot image」と「Backup boot image」の設定が同じになっていることを確認してください。違いがある場合は、必要に応じてイメージファイルをダウンロードし、boot systemコマンドを実行して、これらの設定をあわせてください。
    awplus# show boot
Boot configuration
--------------------------------------------------------------------------------
Current software   : x540-5.5.5-2.1.rel
Current boot image : flash:/x540-5.5.5-2.1.rel (file exists)
Backup  boot image : Not set
Default boot config: flash:/default.cfg
Current boot config: flash:/default.cfg (file exists)
Backup boot config : Not set
Autoboot status    : disabled

  4. 同じshow bootコマンドの出力にある「Current boot config」欄を確認します。「(file exists)」と表示されている場合は、スタートアップコンフィグが存在していることを示していますので、その内容をファイルにバックアップしておいてください。これにはcopyコマンドを使って次のようにします。ここでは、例として「StandaloneConfig.cfg」というファイルにバックアップしています。
    awplus# copy startup-config StandaloneConfig.cfg
Copying..
Successful operation

  5. スタートアップコンフィグをバックアップしたら、erase startup-configコマンドでスタートアップコンフィグを削除します。show bootコマンドで再度確認すると、「Current boot config」欄の末尾に「(file not found)」と表示されていればスタートアップコンフィグは削除されています。
    awplus# erase startup-config
Deleting..
Successful operation
awplus# show boot
Boot configuration
--------------------------------------------------------------------------------
Current software   : x540-5.5.5-2.1.rel
Current boot image : flash:/x540-5.5.5-2.1.rel (file exists)
Backup  boot image : Not set
Default boot config: flash:/default.cfg
Current boot config: flash:/default.cfg (file not found)
Backup boot config : Not set
Autoboot status    : disabled

  6. 最後に、フィーチャーライセンスの必要な機能を利用する場合は、show licenseコマンドを実行して有効化されているライセンスを確認します。すべてのメンバーで同じライセンスが有効化されていることを確認してください。


  7. 以上でスタックメンバーの初期設定は完了です。
    スイッチポートをスタックポートとして使用する場合は、以下の説明にしたがい追加の初期設定を行ってください。
    追加設定が不要な場合は、各スイッチの電源を切ってください。


スイッチポートをスタックポートとして使用する

本製品の初期設定では、下記がスタックポートに設定されていますが、stackportコマンドによりスタックポートを変更することも可能です。
stackportコマンドで設定可能なポートは次のとおりです。
ポート種類
ポート番号
ポート数
機種
本体カッパーポート
（100/1000/2.5G/5G/10GBASE-Tポート）		 1 ～ 24 2～8 AT-x540L-28XTm、AT-x540L-28XHm
SFP/SFP+スロット 1 ～ 28 2～8 AT-x540L-28XS
25 ～ 28 2～4 AT-x540L-28XTm、AT-x540L-28XHm

設定手順

スタックポートとして使用するスイッチポートを変更するには、以下の手順を実行します。

  1. グローバルコンフィグモードに移行します。
    awplus> enable
awplus# configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#

  2. 現時点のスタックポートを指定し、インターフェースモードに移行します。
    stackportコマンドをno形式で実行し、スイッチポートとして設定します。
    awplus(config)# interface port1.0.27-1.0.28
% port1.0.27 is currently configured as a stack-port. Use caution when altering its config
% port1.0.28 is currently configured as a stack-port. Use caution when altering its config

awplus(config-if)# no stackport
% Save the config and restart the system for this change to take effect.
awplus(config-if)# exit

  3. switch provisionコマンドを実行し、スタックメンバー1と2の機種を事前設定します。
    awplus(config)# switch 1 provision x540-28
awplus(config)# switch 2 provision x540-28

  4. スタックポートとして使用したいインターフェースを指定し、インターフェースモードに移行します。
    対象ポートをスタックポートとして設定するにはstackportコマンドを実行します。
    ここでは例として、ポート1.0.1-1.0.2、ポート2.0.1-2.0.2をスタックポートに設定します。
    awplus(config)# interface port1.0.1-1.0.2
awplus(config-if)# stackport
% Save the config and restart the system for this change to take effect.
awplus(config-if)# exit

awplus(config)# interface port2.0.1-2.0.2
awplus(config-if)# stackport
% Save the config and restart the system for this change to take effect.
awplus(config-if)# end

  5. ここまでに行った設定内容をスタートアップコンフィグに保存します。
    awplus# write
Building configuration...
[OK]

以上で設定は完了です。各スイッチの電源を切ってください。




関連する情報表示コマンド

上記の設定は、show stackコマンドをdetailオプション付きで実行したときに表示される「Stack portX.Y.Z status」欄で確認できます。

awplus# show stack detail
Virtual Chassis Stacking detailed information
...
Stack member 1:
------------------------------------------------------------------
...
Stack port1.0.x status                  Learnt neighbor 2
Stack port1.0.y status                  Learnt neighbor 2

Stack member 2:
------------------------------------------------------------------
...
Stack port2.0.X status                  Learnt neighbor 1
Stack port2.0.Y status                  Learnt neighbor 1

以下の情報表示コマンドにもスタックポートの情報が表示されます。

スタックメンバーの接続

スタックメンバーの初期設定が終わったら、各スイッチを実際に接続します。
モジュールやケーブルの具体的な装着方法や注意事項については、取扱説明書をご覧ください。
  1. 各スイッチの電源が入っていないことを確認してください。

  2. 各スイッチにスタックモジュールを取り付けます。

  3. 各スイッチをスタックケーブルで接続し、スタックリンクを形成します。
    スタックポートは各スイッチ2～8ポートずつ使用し、スイッチ間を接続するポートの数が同じになるように配線します。
    スイッチ間を接続する際に、使用するポート番号に指定はありません。

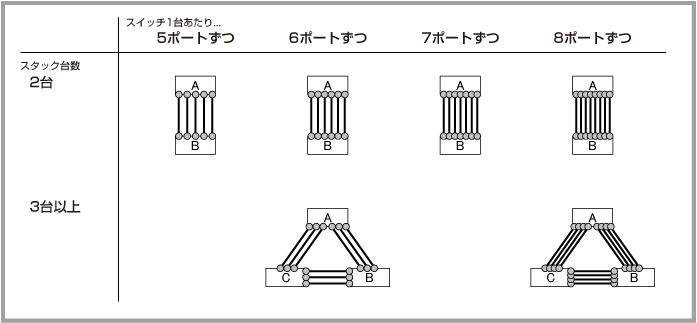

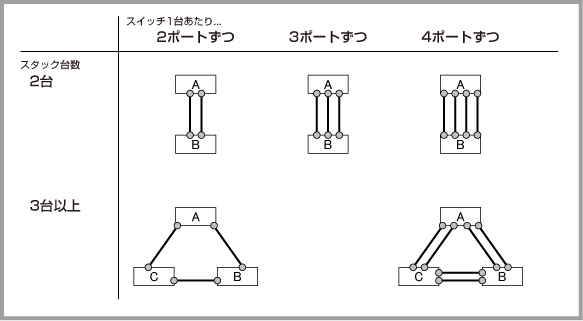

    スタック台数と使用可能なポート数の関係は次のとおりです。
    スタック台数
    各スイッチ上のスタックポート数
    スイッチ間を接続するポート数
    2台 2ポート 2ポート
    3ポート 3ポート
    4ポート 4ポート
    5ポート 5ポート
    6ポート 6ポート
    7ポート 7ポート
    8ポート 8ポート
    3台以上 2ポート 1ポート
    4ポート 2ポート
    6ポート 3ポート
    8ポート 4ポート


    以下の説明では、各メンバー2ポートずつ使用してスイッチ間を接続する例を示します。スタックポートには、デフォルトのスタックポートであるポート27(S1)～28(S2)を使うものと仮定します。

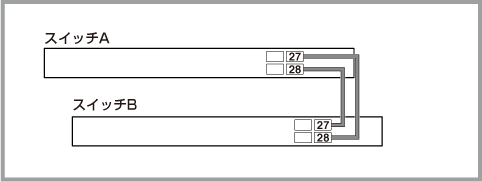

    2台構成の場合、たとえばスタックポート27をスイッチBのスタックポート28に、スイッチBのスタックポート27をスイッチAのスタックポート28に接続します。

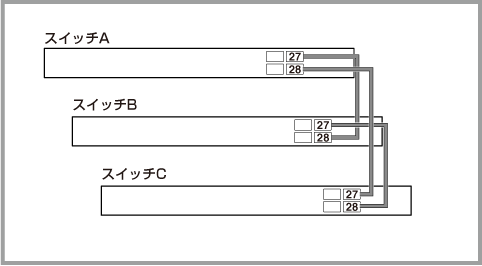

    3台以上の構成の場合も同様で、たとえばスイッチAのスタックポート27をスイッチBのスタックポート28に、スイッチBのスタックポート27をスイッチCのスタックポート28に、スイッチCのスタックポート27をスイッチAのスタックポート28に接続します。



  4. 以上でスタックメンバーの接続は完了です。

VCSグループの起動

スタックメンバーの接続が終わったら、いよいよVCSグループを起動します。これは以下の手順で行います。
  1. 各スイッチに同時に電源を入れます。

  2. 各メンバーは、起動後にメッセージを交換してマスターを選出します。これらが済むと、VCSグループの起動は完了です。各スイッチのVCS LEDを見て、マスター（緑点灯）とスレーブ（消灯）が1台ずつ存在していることを確認してください。また、スタックポートのL/A LEDが緑に点灯していることを確認してください。


  3. LED表示に問題がなければVCSグループの起動は完了です。

VCSグループの初期設定

VCSグループが起動したら、その後の設定や運用がしやすいように、スタックメンバーIDやプライオリティーを調整します。また、運用ネットワークとVCS管理用VLAN/サブネットアドレスが重複しないことを確認し、必要なら管理用VLAN/サブネットアドレスを変更します。

たとえば、2台のスイッチでVCSグループを構成している場合、2台のスイッチを配置順にID=1、ID=2としておき、ID=1をマスターにするのがもっとも直感的で、ケーブルの接続時やポートの設定時にもわかりやすく便利です。

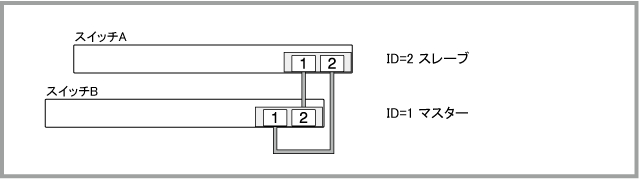

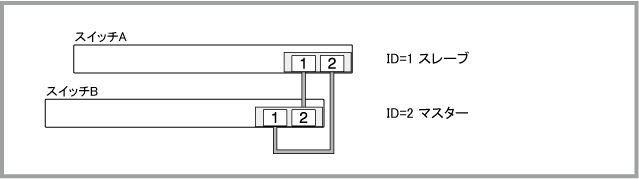

ここでは、例としてVCSグループ起動直後のID割り当てが次のようになったと仮定して、これを前記のようなわかりやすい構成に変更する手順を示します。



  1. いずれかのスイッチにコンソールを接続してログインします。どちらのスイッチにコンソールを接続しても、表示されるのはマスター（VCSグループ）のコンソール画面となります。

  2. enableコマンドを実行して、特権EXECモードに移行します。
    awplus> enable
awplus#

  3. スタックメンバーIDを変更するため、次のコマンドを実行します。これによりスイッチAがID=1となり、スイッチBがID=2になります。stack renumber cascadeコマンドを実行すると、新しいIDを有効にするため、各スイッチが自動的に再起動します。
    awplus# configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)# stack 2 renumber cascade
Any existing interface configuration may no longer be valid
Are you sure you want to renumber and reboot the entire stack? (y/n): y ↓

  4. 各スイッチのVCS LEDを見て、マスター（緑点灯）とスレーブ（消灯）が1台ずつ存在していることを確認してください。また、スタックポートのL/A LEDが緑に点灯していることを確認してください。手順3の操作により、VCSグループのID割り当てと役割分担は次のようになるはずです。


    次にスイッチAをマスターにするため、プライオリティーの変更を行います。

  5. もう一度ログインしたら、hostnameコマンドでVCSグループとしてのホスト名を設定し、VCSグループを識別しやすくします。
    awplus> enable
awplus# configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)# hostname vcg

  6. スイッチAをマスターにするため、スイッチAのプライオリティーを初期値の128より小さく設定します。ここでは例として64にします。これには、グローバルコンフィグモードのstack priorityコマンドを使います。このコマンドでは対象メンバーをIDで指定するため、ここではスイッチAのIDである1を指定しています。
    vcg(config)# stack 1 priority 64

  7. VCSマスター障害発生時のマスター切り替えをスムーズに行うため、stack virtual-macコマンドでバーチャルMACアドレス機能を有効化します。
    また、stack virtual-chassis-idコマンドで、バーチャルMACアドレスの下位12ビットとして使用されるバーチャルシャーシIDを設定します。

    vcg(config)# stack virtual-mac
vcg(config)# stack virtual-chassis-id 127

  8. VCS管理用VLANとサブネットアドレスの確認をし、必要に応じて変更します。運用ネットワークの設計資料を参照して、以下の2点を確認してください。

    • 運用ネットワーク上で192.168.255.0/27（192.168.255.0～192.168.255.31）のIPアドレスを使用していないかどうか？
      これらのアドレスをVCSグループに直接設定しなくても、VCSグループから到達できる場所にこれらのアドレスを使うネットワークがある場合は、次に述べる手順にしたがって管理用サブネットのアドレスを変更してください。
      もし、運用ネットワーク上で該当アドレスを使用している場合は、グローバルコンフィグモードのstack management subnetコマンドでVCS管理用サブネットのIPアドレスを変更し、運用ネットワークと重複しないようなアドレスを指定してください。
      vcg(config)# stack management subnet 172.21.255.64

      なお、管理用サブネットのサブネットマスクは/27（ホスト部5ビット）固定です。

    • VCSグループ自体が、運用ネットワーク側でVLAN ID 4094を使用していないかどうか？
      もし、VCSグループ上でVLAN ID 4094を使用する場合は、グローバルコンフィグモードのstack management vlanコマンドでVCS管理用VLANを変更し、運用ネットワークと重複しないようなVLAN IDを指定してください。
      vcg(config)# stack management vlan 4000

  9. ここまでに行ったVCSグループに対する初期設定内容をshow running-configコマンドで確認した上でスタートアップコンフィグに保存し、reloadコマンドかrebootコマンドでVCSグループを再起動します。
    vcg(config)# end
vcg# show running-config
...（表示されるコンフィグに問題がないことを確認） ...
vcg# copy running-config startup-config
Building configuration...
[OK]
Synchronizing file across the stack, please wait..
File synchronization with stack member-1 successfully completed
[DONE]
vcg# reload
Are you sure you want to reboot the whole stack? (y/n): y ↓

  10. 各スイッチのVCS LEDを見て、マスター（緑点灯）とスレーブ（消灯）が1台ずつ存在していることを確認してください。また、スタックポートのL/A LEDが緑に点灯していることを確認してください。ここまでの操作により、VCSグループのID割り当てと役割分担は次のようになったはずです。


これでVCSグループとしての初期設定は完了です。

VCSグループの運用設定と運用開始

スタックメンバーの初期設定が完了したら、運用ネットワークのための設定に入ります。VCSグループを仮想的な1台のスイッチと見なして、通常どおりネットワークの設定を行ってください。設定が完了したら最後にレジリエンシーリンクを有効化し、設定を保存してください。
  1. いずれかのスイッチにコンソールを接続してログインします。どちらのスイッチにコンソールを接続しても、表示されるのはマスター（VCSグループ）のコンソール画面となります。

    ログインしたら、単独のスイッチを設定するときと同じようにネットワーク構成に応じたインターフェースやプロトコルの設定を行ってください。

    設定コマンドでスイッチポート番号を指定するときは、「portX.Y.Z」の形式で指定します。
    • XはスタックメンバーID（1～8）です。

    • Yは拡張モジュールベイの番号です。本製品ではつねに「0」（本体）を指定します。

    • Zは本体のポート番号です。

  2. ネットワークの設定が終わったら、レジリエンシーリンクを接続します。
    カッパーポート、ダイレクトアタッチケーブルを使用する場合、レジリエンシーリンクを使用しない構成はサポート対象外ですので、運用に入る前に必ずこの設定を行ってください。
    なお、ファイバースタックモジュールを使用する場合、レジリエンシーリンクの使用は任意ですが、使用するときは下記の手順にしたがって設定・接続してください。レジリエンシーリンクを使用しない場合、本手順は不要です。

    • レジリエンシーリンク用の内部VLANを指定します。未作成のVLAN（vlanコマンドで定義していないVLAN）を1つ選び、stack resiliencylinkコマンドでVLANインターフェース名の形式で指定してください。ここでは例として、VLAN ID = 4001をレジリエンシーリンク用に使うものとします。
      vcg> enable
vcg# configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
vcg(config)# stack resiliencylink vlan4001
    • レジリエンシーリンク用のスイッチポートを各メンバーに2つずつ指定します。レジリエンシーリンク用に使うスイッチポートを指定してインターフェースモードに入り、switchport resiliencylinkコマンドを実行してください。ここでは各メンバーのポート1と2をレジリエンシーリンク用に使うものとします。ID=1、2の2台構成の場合は、次のようなコマンドになります。
      3台以上の場合も同様に設定してください。
      vcg(config)# interface port1.0.1-1.0.2,port2.0.1-2.0.2
vcg(config-if)# switchport resiliencylink

    • レジリエンシーリンク用に設定した各メンバーのスイッチポート同士をイーサネットケーブルで接続します。接続順序は任意ですが、スタックリンクと同じ構成にするのがわかりやすいでしょう。

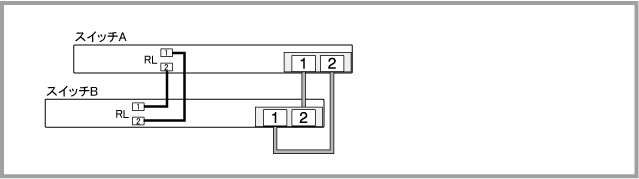

      2台構成の例

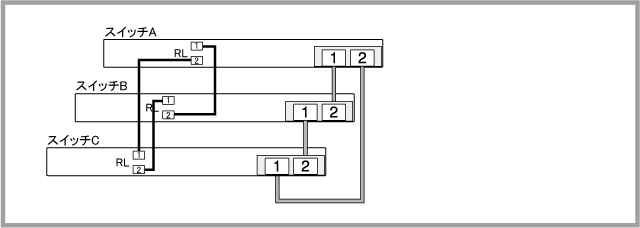

      3台構成の例（4台構成の場合も同様です）


  3. 設定内容を確認し、スタートアップコンフィグに保存します。
    vcg(config)# end
vcg# show running-config
...（表示されるコンフィグに問題がないことを確認） ...
vcg# copy running-config startup-config
Building configuration...
[OK]
Synchronizing file across the stack, please wait..
File synchronization with stack member-2 successfully completed
[DONE]
vcg#

  4. これで運用前の設定は完了です。各スイッチのポートを実ネットワークに接続し、運用を開始してください。VCSグループとしての動作状況は、スタンドアローン時にも使用する各種コマンドで確認できるほか、SNMPやログでも確認可能です。
    接続が完了している場合、マスター側のVCS LEDが緑点灯、スレーブ側のVCS LEDが消灯し、スタックポートのL/A LEDが緑に点灯します。

ナビゲーション

VCS導入後の日常作業の基本手順については、第3部 運用編をご覧ください。
