設定例集#2: PPPoEによる端末型インターネット接続（ポートフォワーディング）

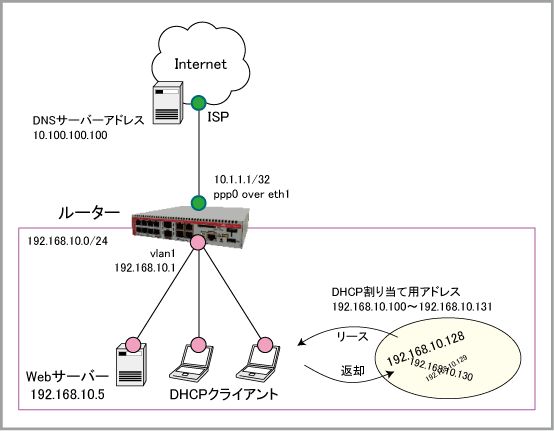

構成

設定開始前に

自動設定の確認と削除

• ネットワークケーブルを接続せずに起動する。
  起動時に自動設定が実行されるための条件の一つに、特定インターフェースのリンクアップがあります。
  ネットワークケーブルを接続しない状態で起動することにより、自動設定の適用を回避できます。


• 自動設定を手動で削除してから設定を行う。
  前記の方法を採用できず自動設定が適用されてしまった場合は、「自動的な設定内容の削除」にしたがって、これらを手動で削除してから設定を開始してください。


システム時刻の設定

• 手動で設定する方法 - 「運用・管理」/「システム」

• NTPで自動設定する方法 - 「運用・管理」/「NTP」


ルーターの設定

1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
   スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。


   no spanning-tree rstp enable


2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
   PPPの詳細は「PPP」/「一般設定」をご覧ください。


   interface eth1
    encapsulation ppp 0


3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

   ・LCP EchoによるPPP接続状態の確認（keepalive）
   ・IPCPによるIPアドレスの取得要求（ip address negotiated）
   ・ユーザー名（ppp username）
   ・パスワード（ppp password）
   ・MSS書き換え（ip tcp adjust-mss）

   PPPの詳細は「PPP」/「一般設定」をご覧ください。


   interface ppp0
    keepalive
    ip address negotiated
    ppp username user@isp
    ppp password isppasswd
    ip tcp adjust-mss pmtu


4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
   IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。


   interface vlan1
    ip address 192.168.10.1/24


5. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
   エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

   内部ネットワークを表すゾーン「private」を作成します。
   これには、zone、network、ip subnet、host、ip addressの各コマンドを使います。

   ここでは、内部WebサーバーのIPアドレスをホストエンティティー「private.lan.web-server」として定義します。


   zone private
    network dhcp
     ip subnet 0.0.0.0/0 interface vlan1
    network lan
     ip subnet 192.168.10.0/24
     host web-server
     ip address 192.168.10.5


6. 外部ネットワークを表すゾーン「public」を作成します。


   zone public
    network wan
     ip subnet 0.0.0.0/0 interface ppp0
     host ppp0
      ip address dynamic interface ppp0


7. ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
   これには、application、protocol、dportの各コマンドを使います。
   アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

   DHCPパケットを表すカスタムアプリケーション「dhcp」を定義します。


   application dhcp
    protocol udp
    dport 67 to 68


8. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
   これには、firewall、rule、protectの各コマンドを使います。

   ・rule 10 - 内部でのDHCPによる通信を許可します
   ・rule 20 - 内部から内部への通信を許可します（ここでは本製品・端末間の通信）
   ・rule 30 - 内部から外部への通信を許可します
   ・rule 40 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します
   ・rule 50 - 外部から内部Webサーバーへの通信を許可します（NATルール20とペアで設定します）

   ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。


   firewall
    rule 10 permit dhcp from private.dhcp to private.dhcp
    rule 20 permit any from private.lan to private.lan
    rule 30 permit any from private.lan to public
    rule 40 permit dns from public.wan.ppp0 to public.wan
    rule 50 permit http from public.wan to private.lan.web-server
    protect


9. NAT機能の設定を行います。
   これには、nat、rule、enableの各コマンドを使います。

   ・rule 10 - ゾーン「private」のコンピューターがダイナミックENAT機能を使用できるようにします
   ・rule 20 - ppp0インターフェースで受信したHTTPパケットを内部Webサーバーに転送します

   NATの詳細は「UTM」/「NAT」をご覧ください。


   nat
    rule 10 masq any from private to public
    rule 20 portfwd http from public with dst private.lan.web-server
    enable


10. DNSリレー機能の転送先DNSサーバーアドレスを手動設定します。これには、ip name-serverコマンドを使います。


    ip name-server 10.100.100.100


11. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。


    ip dns forwarding


12. LAN側ネットワークに接続されているコンピューターのためにDHCPサーバー機能の設定を行います。
    DHCPサーバー機能の詳細は「IP付加機能」/「DHCPサーバー」をご覧ください。

    これには、ip dhcp poolコマンドでDHCPプールを作成し、以下の情報を設定します。

    ・サブネット（network）
    ・リースするIPアドレス（range）
    ・デフォルトゲートウェイ（default-router）
    ・DNSサーバーアドレス（dns-server）
    ・リース時間（lease）


    ip dhcp pool pool10
     network 192.168.10.0 255.255.255.0
     range 192.168.10.100 192.168.10.131
     default-router 192.168.10.1
     dns-server 192.168.10.1
     lease 0 2 0


13. DHCPサーバーを有効化します。これには、service dhcp-serverコマンドを使います。


    service dhcp-server


14. デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。


    ip route 0.0.0.0/0 ppp0


15. 以上で設定は完了です。


    end


設定の保存

awplus# copy running-config startup-config
Building configuration...
[OK]

awplus# write memory
Building configuration...
[OK]

ファイアウォールログについて

awplus(config)# log buffered level informational facility local5

awplus# show log | include Firewall

ルーターのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
zone private
 network dhcp
  ip subnet 0.0.0.0/0 interface vlan1
 network lan
  ip subnet 192.168.10.0/24
  host web-server
  ip address 192.168.10.5
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application dhcp
 protocol udp
 dport 67 to 68
!
firewall
 rule 10 permit dhcp from private.dhcp to private.dhcp
 rule 20 permit any from private.lan to private.lan
 rule 30 permit any from private.lan to public
 rule 40 permit dns from public.wan.ppp0 to public.wan
 rule 50 permit http from public.wan to private.lan.web-server
 protect
!
nat
 rule 10 masq any from private to public
 rule 20 portfwd http from public with dst private.lan.web-server
 enable
!
ip name-server 10.100.100.100
!
ip dns forwarding
!
ip dhcp pool pool10
 network 192.168.10.0 255.255.255.0
 range 192.168.10.100 192.168.10.131
 default-router 192.168.10.1
 dns-server 192.168.10.1
 lease 0 2 0
!
service dhcp-server
!
ip route 0.0.0.0/0 ppp0
!
end
