設定例集#23: VRRPを使用したVPN冗長構成（AMF併用。本製品がAMFマスター）

設定例集#23： [ 設定例集目次 ] ページ内目次

VRRP（Virtual Router Redundancy Protocol）は、複数のルーターを連携させ1台のルーターであるかのように見せかけることで、IPネットワークの冗長構成を可能にする機能です。
この例では、本社とIPsec（ESP）トンネルで結ばれている支社側をVRRPで冗長化しています。
また、本社側のAT-AR4050SをAMFマスターとすることにより、本社、支社間でAMFネットワークの構築も行います。

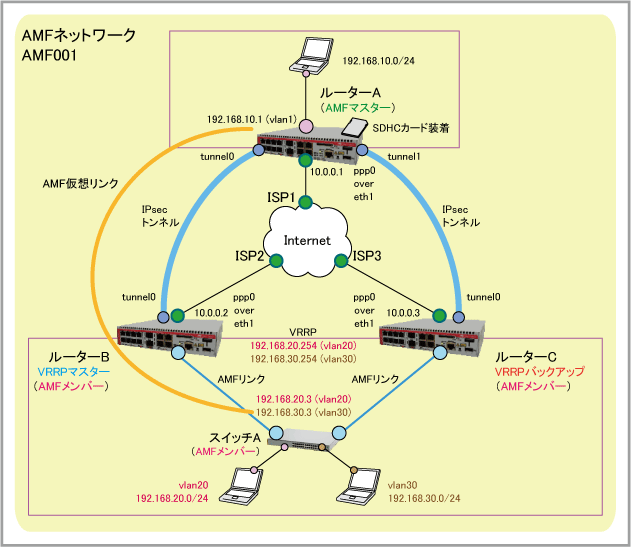

構成

設定例集#23： [ 設定例集目次 ] ページ内目次

AMF関連設定
AMFネットワーク名 AMF001
AMFマスター ルーターA
AMFバックアップ用外部メディア SDHCカード
AMF仮想リンク 192.168.10.1（ルーターA：AMFマスター） - 192.168.20.3（スイッチA：AMFメンバー）
ISPから提供された情報

ルーターA
（AT-AR4050S）
ルーターB
ルーターC
ISP接続用ユーザー名 user@isp1 user@isp2 user@isp3
ISP接続用パスワード isppasswd1 isppasswd2 isppasswd3
PPPoEサービス名 指定なし 指定なし 指定なし
WAN側IPアドレス 10.0.0.1/32 10.0.0.2/32 10.0.0.3/32
DNSサーバーIPアドレス 自動取得（IPCP） 自動取得（IPCP） 自動取得（IPCP）
ルーターの基本設定
WAN側物理インターフェース eth1 eth1 eth1
WAN側IPアドレス 10.0.0.1/32 (ppp0) 10.0.0.2/32 (ppp0) 10.0.0.3/32 (ppp0)
LAN側IPアドレス 192.168.10.1/24 (vlan1) 192.168.20.1/24 (vlan20)
192.168.30.1/24 (vlan30)		 192.168.20.2/24 (vlan20)
192.168.30.2/24 (vlan30)

[事前共有鍵]

[VRRP]

この例では、以下の点に注意してください。

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターAの設定

設定例集#23： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・IPアドレスの固定設定（ip address）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@isp1
 ppp password isppasswd1
 ip address 10.0.0.1/32
 ip tcp adjust-mss pmtu
  4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
 ip address 192.168.10.1/24
  5. AMFノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
    hostname RouterA
  6. AMFの各種設定を行います。

    ・AMFネットワーク名の設定（atmf network-name）
    ・AMFマスター機能の有効化（atmf master）

    AMFの詳細は、「AMF」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
atmf master
  7. AMFメンバー（スイッチA）との間にAMF仮想リンクを設定します。これにはatmf virtual-linkコマンドを使います。
    atmf virtual-link id 1 ip 192.168.10.1 remote-id 1 remote-ip 192.168.20.3
  8. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。

    ここでは、ゾーン「private」内にローカル側、リモート側の内部ネットワークとIPsecトンネル上のサブネットを表す「lan」というネットワークを定義しています。
    zone private
 network lan
  ip subnet 172.16.0.0/30
  ip subnet 172.17.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
  9. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
  10. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  11. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 sport 500
 dport 500
  12. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部ネットワーク間の通信を許可します
    ・rule 20 - 内部ネットワークから外部への通信を許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50, 60 - IPsec（ESP）パケットを許可します
    ・rule 70 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit dns from public.wan.ppp0 to public.wan
 protect
  13. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  14. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret-ab address 10.0.0.2
crypto isakmp key secret-ac address 10.0.0.3
  15. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    ・トンネルインターフェースのMTU（mtu）
    interface tunnel0
 ip address 172.16.0.1/30
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
  16. IPsecトンネルインターフェースtunnel1を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    ・トンネルインターフェースのMTU（mtu）
    interface tunnel1
 ip address 172.17.0.1/30
 tunnel source ppp0
 tunnel destination 10.0.0.3
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
  17. トンネルインターフェース tunnel0 経由での対向ルーターへの接続性を監視するPingポーリング「1」を作成します。
    これには、ping-poll、ip、normal-interval、up-count、fail-count、activeの各コマンドを使います。
    Pingポーリングの詳細は「IP付加機能」/「Pingポーリング」をご覧ください。
    ping-poll 1
 ip 172.16.0.2
 normal-interval 1
 up-count 3
 fail-count 3
 active
  18. Pingポーリングトリガーを作成します。
    これには、trigger、type ping-poll、scriptの各コマンドを使います。

    ・trigger 1 - tunnel0 経由での対向ルーターへの接続性が失われた場合に、tunnel0 経由のリモート側内部ネットワーク宛て経路を削除し、tunnel1 経由の経路に切り替えるtunnel0_down.scpスクリプトを実行する
    ・trigger 2 - tunnel0 経由での対向ルーターへの接続性が回復した場合に、tunnel0 経由のリモート側内部ネットワーク宛て経路を追加し、tunnel0 経由の経路に戻すtunnel0_up.scpスクリプトを実行する

    トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
    trigger 1
 type ping-poll 1 down
 script 1 tunnel0_down.scp
trigger 2
 type ping-poll 1 up
 script 1 tunnel0_up.scp
  19. インターフェーストリガーを作成します。
    これには、trigger、type interface、scriptの各コマンドを使います。

    ・trigger 3 - ppp0 がアップした場合に、tunnel0 と tunnel1 をいったんダウン・アップさせることで、tunnel0、tunnel1 経由のルーティングが正しく行われるようにする ppp0-up.scpスクリプトを実行する

    トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
    trigger 3
 type interface ppp0 up
 script 1 ppp0-up.scp
  20. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・リモート側の内部ネットワーク（192.168.20.0/24、192.168.30.0/24）へはIPsecトンネル tunnel0、tunnel1 経由（tunnel0を優先）。ただし、tunnel0、tunnel1 が有効になるまでは、この経路を使用できないように設定
    ・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 192.168.20.0/24 tunnel1 10
ip route 192.168.20.0/24 Null 254
ip route 192.168.20.0/24 tunnel0
ip route 192.168.30.0/24 tunnel1 10
ip route 192.168.30.0/24 Null 254
ip route 192.168.30.0/24 tunnel0
  21. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  22. 以上で設定は完了です。
    end

ルーターBの設定

設定例集#23： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・IPアドレスの固定設定（ip address）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@isp2
 ppp password isppasswd2
 ip address 10.0.0.2/32
 ip tcp adjust-mss pmtu
  4. VLANを作成します。
    これには、vlan databaseコマンドとvlanコマンドを使います。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
 vlan 20,30 state enable
  5. AMFノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
    hostname RouterB
  6. AMFで使用するネットワーク名を設定します（atmf network-name）。
    AMFの詳細は、「AMF」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
  7. AMF対応スイッチと接続するLANポートにAMFリンクの設定をします（switchport atmf-link）。
    interface port1.0.1
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 20,30
  8. LAN側インターフェースvlan20にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan20
 ip address 192.168.20.1/24
  9. LAN側インターフェースvlan30にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan30
 ip address 192.168.30.1/24
  10. vlan20とvlan30のそれぞれに対してVRRPの設定を行います。
    これには、service vrrp、router vrrp、virtual-ip、circuit-failover、priority、enableの各コマンドを使います。
    ルーターBは初期状態でマスタールーターとするため、優先度を初期値の100より高い101に設定しています。
    また、インターネット接続が失われた場合は優先度を引き下げてバックアップルーターに移行するよう設定しています。

    VRRPの詳細は「IP」/「VRRP」をご覧ください。
    service vrrp
router vrrp 20 vlan20
 virtual-ip 192.168.20.254 backup
 circuit-failover ppp0 2
 priority 101
 enable
router vrrp 30 vlan30
 virtual-ip 192.168.30.254 backup
 circuit-failover ppp0 2
 priority 101
 enable
  11. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。

    ここでは、ゾーン「private」内にローカル側、リモート側の内部ネットワークとIPsecトンネル上のサブネットを表す「lan」とVRRPパケットを表す「vrrp」いうネットワークを定義しています。
    zone private
 network lan
  ip subnet 172.16.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
 network vrrp
  ip subnet 224.0.0.18/32
  12. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
  13. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  14. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 sport 500
 dport 500
  15. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部ネットワーク間の通信を許可します
    ・rule 20 - 内部ネットワークから外部への通信を許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50, 60 - IPsec（ESP）パケットを許可します
    ・rule 70 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit dns from public.wan.ppp0 to public.wan
 protect
  16. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  17. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret-ab address 10.0.0.1
  18. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    ・トンネルインターフェースのMTU（mtu）
    interface tunnel0
 ip address 172.16.0.2/30
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
  19. インターフェーストリガーを作成します。
    これには、trigger、type interface、scriptの各コマンドを使います。

    ・trigger 1 - LAN側スイッチAと接続しているポートport1.0.1がダウンした場合に、トンネルインターフェース tunnel0 をダウンさせるlan-down.scpスクリプトを実行する
    ・trigger 2 - LAN側スイッチAと接続しているポートport1.0.1がアップした場合に、トンネルインターフェース tunnel0 をアップさせるlan-up.scpスクリプトを実行する
    ・trigger 3 - ppp0 がアップした場合に、tunnel0 をいったんダウン・アップさせることで、tunnel0 経由のルーティングが正しく行われるようにする ppp0-up.scpスクリプトを実行する

    トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
    trigger 1
 type interface port1.0.1 down
 script 1 lan-down.scp
trigger 2
 type interface port1.0.1 up
 script 1 lan-up.scp
trigger 3
 type interface ppp0 up
 script 1 ppp0-up.scp
  20. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・リモート側の内部ネットワーク（192.168.10.0/24）へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、この経路を使用できないように設定
    ・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 Null 254
  21. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  22. 以上で設定は完了です。
    end

ルーターCの設定

設定例集#23： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・IPアドレスの固定設定（ip address）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@isp3
 ppp password isppasswd3
 ip address 10.0.0.3/32
 ip tcp adjust-mss pmtu
  4. VLANを作成します。
    これには、vlan databaseコマンドとvlanコマンドを使います。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
 vlan 20,30 state enable
  5. AMFノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
    hostname RouterC
  6. AMFで使用するネットワーク名を設定します（atmf network-name）。
    AMFの詳細は、「AMF」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
  7. AMF対応スイッチと接続するLANポートにAMFリンクの設定をします（switchport atmf-link）。
    interface port1.0.1
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 20,30
  8. LAN側インターフェースvlan20にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan20
 ip address 192.168.20.2/24
  9. LAN側インターフェースvlan30にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan30
 ip address 192.168.30.2/24
  10. vlan20とvlan30のそれぞれに対してVRRPの設定を行います。
    これには、service vrrp、router vrrp、virtual-ip、enableの各コマンドを使います。
    ルーターCは初期状態でバックアップルーターとするため、優先度を初期値の100のままとします。

    VRRPの詳細は「IP」/「VRRP」をご覧ください。
    service vrrp
router vrrp 20 vlan20
 virtual-ip 192.168.20.254 backup
 enable
router vrrp 30 vlan30
 virtual-ip 192.168.30.254 backup
 enable
  11. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。

    ここでは、ゾーン「private」内にローカル側、リモート側の内部ネットワークとIPsecトンネル上のサブネットを表す「lan」とVRRPパケット表す「vrrp」というネットワークを定義しています。
    zone private
 network lan
  ip subnet 172.17.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
 network vrrp
  ip subnet 224.0.0.18/32
  12. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
  13. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  14. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 sport 500
 dport 500
  15. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部ネットワーク間の通信を許可します
    ・rule 20 - 内部ネットワークから外部への通信を許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50, 60 - IPsec（ESP）パケットを許可します
    ・rule 70 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit dns from public.wan.ppp0 to public.wan
 protect
  16. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  17. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret-ac address 10.0.0.1
  18. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    ・トンネルインターフェースのMTU（mtu）
    interface tunnel0
 ip address 172.17.0.2/30
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
  19. インターフェーストリガーを作成します。
    これには、trigger、type interface、scriptの各コマンドを使います。

    ・trigger 1 - ppp0 がアップした場合に、tunnel0 をいったんダウン・アップさせることで、tunnel0 経由のルーティングが正しく行われるようにする ppp0-up.scpスクリプトを実行する

    トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
    trigger 1
 type interface ppp0 up
 script 1 ppp0-up.scp
  20. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・リモート側の内部ネットワーク（192.168.10.0/24）へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、この経路を使用できないように設定
    ・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 Null 254
  21. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  22. 以上で設定は完了です。
    end

設定の保存

設定例集#23： [ 設定例集目次 ] ページ内目次
設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。
awplus(config)# log buffered level informational facility local5

記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターAのコンフィグ

設定例集#23： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@isp1
 ppp password isppasswd1
 ip address 10.0.0.1/32
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
hostname RouterA
!
atmf network-name AMF001
atmf master
!
atmf virtual-link id 1 ip 192.168.10.1 remote-id 1 remote-ip 192.168.20.3
!
zone private
 network lan
  ip subnet 172.16.0.0/30
  ip subnet 172.17.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret-ab address 10.0.0.2
crypto isakmp key secret-ac address 10.0.0.3
!
interface tunnel0
 ip address 172.16.0.1/30
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
interface tunnel1
 ip address 172.17.0.1/30
 tunnel source ppp0
 tunnel destination 10.0.0.3
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
ping-poll 1
 ip 172.16.0.2
 normal-interval 1
 up-count 3
 fail-count 3
 active
!
trigger 1
 type ping-poll 1 down
 script 1 tunnel0_down.scp
trigger 2
 type ping-poll 1 up
 script 1 tunnel0_up.scp
!
trigger 3
 type interface ppp0 up
 script 1 ppp0-up.scp
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.20.0/24 tunnel1 10
ip route 192.168.20.0/24 Null 254
ip route 192.168.20.0/24 tunnel0
ip route 192.168.30.0/24 tunnel1 10
ip route 192.168.30.0/24 Null 254
ip route 192.168.30.0/24 tunnel0
!
ip dns forwarding
!
end

ルーターBのコンフィグ

設定例集#23： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@isp2
 ppp password isppasswd2
 ip address 10.0.0.2/32
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 20,30 state enable
!
hostname RouterB
!
atmf network-name AMF001
!
interface port1.0.1
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 20,30
!
interface vlan20
 ip address 192.168.20.1/24
!
interface vlan30
 ip address 192.168.30.1/24
!
service vrrp
router vrrp 20 vlan20
 virtual-ip 192.168.20.254 backup
 circuit-failover ppp0 2
 priority 101
 enable
router vrrp 30 vlan30
 virtual-ip 192.168.30.254 backup
 circuit-failover ppp0 2
 priority 101
 enable
!
zone private
 network lan
  ip subnet 172.16.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
 network vrrp
  ip subnet 224.0.0.18/32
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret-ab address 10.0.0.1
!
interface tunnel0
 ip address 172.16.0.2/30
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
trigger 1
 type interface port1.0.1 down
 script 1 lan-down.scp
trigger 2
 type interface port1.0.1 up
 script 1 lan-up.scp
trigger 3
 type interface ppp0 up
 script 1 ppp0-up.scp
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 Null 254
!
ip dns forwarding
!
end

ルーターCのコンフィグ

設定例集#23： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@isp3
 ppp password isppasswd3
 ip address 10.0.0.3/32
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 20,30 state enable
!
hostname RouterC
!
atmf network-name AMF001
!
interface port1.0.1
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 20,30
!
interface vlan20
 ip address 192.168.20.2/24
!
interface vlan30
 ip address 192.168.30.2/24
!
service vrrp
router vrrp 20 vlan20
 virtual-ip 192.168.20.254 backup
 enable
router vrrp 30 vlan30
 virtual-ip 192.168.30.254 backup
 enable
!
zone private
 network lan
  ip subnet 172.17.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
 network vrrp
  ip subnet 224.0.0.18/32
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret-ac address 10.0.0.1
!
interface tunnel0
 ip address 172.17.0.2/30
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
trigger 1
 type interface ppp0 up
 script 1 ppp0-up.scp
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 Null 254
!
ip dns forwarding
!
end

参考：スイッチAのコンフィグ

参考として、本設定例におけるスイッチA（AT-x510-28GTXを想定しています）のコンフィグを示します。
設定内容の詳細については、x510シリーズのマニュアルを参照してください。
!
no spanning-tree rstp enable
!
vlan database
 vlan 20,30 state enable
!
interface vlan20
 ip address 192.168.20.3/24
!
hostname Switch
!
atmf network-name AMF001
!
atmf virtual-link id 1 ip 192.168.20.3 remote-id 1 remote-ip 192.168.10.1
!
interface port1.0.1-1.0.2
 switchport
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 20,30
!
interface port1.0.3-1.0.8
 switchport mode access
 switchport access vlan 20
!
interface port1.0.9-1.0.16
 switchport mode access
 switchport access vlan 30
!
ip route 0.0.0.0/0 192.168.20.254
!
end

ルーターAのトリガースクリプト

設定例集#23： [ 設定例集目次 ] ページ内目次
tunnel0_down.scp
enable
configure terminal
no ip route 192.168.20.0/24 tunnel0
no ip route 192.168.30.0/24 tunnel0

tunnel0_up.scp
enable
configure terminal
ip route 192.168.20.0/24 tunnel0
ip route 192.168.30.0/24 tunnel0

ppp0-up.scp
ena
conf t
int tunnel0
shut
do wait 3
no shut
int tunnel1
shut
do wait 3
no shut

ルーターBのトリガースクリプト

設定例集#23： [ 設定例集目次 ] ページ内目次
lan-down.scp
enable
configure terminal
interface tunnel0
shutdown

lan-up.scp
enable
configure terminal
interface tunnel0
no shutdown

ppp0-up.scp
ena
conf t
int tunnel0
shut
do wait 3
no shut

ルーターCのトリガースクリプト

設定例集#23： [ 設定例集目次 ] ページ内目次
ppp0-up.scp
ena
conf t
int tunnel0
shut
do wait 3
no shut

設定例集#23： [ 設定例集目次 ] ページ内目次
