設定例集#32: PPPoE接続環境におけるJuniper SRXシリーズとの2点間IPsec VPN

設定例集#32： [ 設定例集目次 ] ページ内目次

PPPoEでインターネットに接続している拠点間をIPsecで結ぶVPN構築例です。
インターネットサービスプロバイダー（以下 ISP）から固定IPアドレスが割り当てられるルーター間をIPsec（ESP）トンネルで接続します。
この例では対向ルーターとしてJuniper SRX210を想定しています。

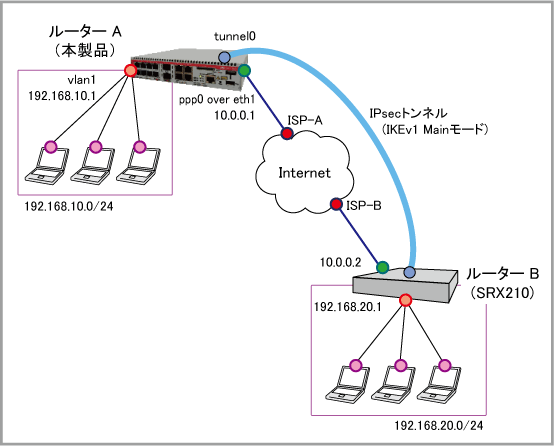

構成

設定例集#32： [ 設定例集目次 ] ページ内目次


ルーターA
（本製品）
ルーターB
（SRX210）
ISPから提供された情報
ISP接続用ユーザー名 user@isp1 user@isp2
ISP接続用パスワード isppasswd1 isppasswd2
PPPoEサービス名 指定なし 指定なし
WAN側IPアドレス 10.0.0.1/32 10.0.0.2/32
ルーターの基本設定
WAN側物理インターフェース eth1 ge-0/0/0
WAN側（ppp0）IPアドレス 10.0.0.1/32 10.0.0.2/32
LAN側（vlan1）IPアドレス 192.168.10.1/24 192.168.20.1/24
VPN接続設定
ローカルセレクター 192.168.10.0/24 192.168.20.0/24
リモートセレクター 192.168.20.0/24 192.168.10.0/24
IKEフェーズ1（ISAKMP）設定
IKEバージョン・交換モード
IKEv1 Mainモード
アルゴリズム
AES128 / SHA256 / Group2
ローカルID 始点アドレス（デフォルト） 始点アドレス
SA有効期間
1時間
IKEフェーズ2（IPsec）設定
アルゴリズム
AES128 / SHA256

[事前共有鍵]

本構成における設定のポイントは、次のとおりです。

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターA（本製品）の設定

設定例集#32： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPアドレスの固定設定（ip address）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 keepalive
 ip address 10.0.0.1/32
 ppp username user@isp1
 ppp password isppasswd1
 ip tcp adjust-mss pmtu
  4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
 ip address 192.168.10.1/24
  5. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network lan
  ip subnet 192.168.10.0/24
 network peer
  ip subnet 192.168.20.0/24 interface tunnel0
 network tunnel
  ip subnet 192.168.100.0/30
  6. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.1
  7. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  8. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 sport 500
 dport 500
  9. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10, 20 - IPsec（ESP）パケットを許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50 - 内部から内部への通信を許可します
    ・rule 60 - 内部から外部への通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit esp from public.wan.ppp0 to public.wan
 rule 20 permit esp from public.wan to public.wan.ppp0
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit any from private to private
 rule 60 permit any from private to public
 protect
  10. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  11. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret address 10.0.0.2
  12. IPsecの通信方式を規定するIPsecプロファイルを作成します。
    IPsecプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

    ここでは、crypto ipsec profileコマンドでIPsecプロファイルを作成し、以下の情報を設定します。

    ・SA有効期間（lifetime）
    ・アルゴリズム（transform）
    crypto ipsec profile ipsec1
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA256 encryption AES128
  13. ISAKMPの通信方式を規定するISAKMPプロファイルを作成します。
    ISAKMPプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

    ここでは、crypto isakmp profileコマンドでISAKMPプロファイルを作成し、以下の情報を設定します。

    ・IKEバージョン（version）
    ・SA有効期間（lifetime）
    ・アルゴリズム（transform）
    crypto isakmp profile isakmp1
 version 1 mode main
 lifetime 3600
 transform 1 integrity SHA256 encryption AES128 group 2
  14. 対向ルーターとの間で使用するISAKMPプロファイルを指定します。これにはcrypto isakmp peerコマンドを使います。
    crypto isakmp peer address 10.0.0.2 profile isakmp1
  15. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースに適用するローカルセレクター（tunnel local selector）
    ・トンネルインターフェースに適用するリモートセレクター（tunnel remote selector）
    ・トンネルインターフェースに対するIPsec保護の適用とIPsecプロファイルの指定（tunnel protection ipsec）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    ・トンネルインターフェースのMTU（mtu）
    interface tunnel0
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.2
 tunnel local selector 192.168.10.0/24
 tunnel remote selector 192.168.20.0/24
 tunnel protection ipsec profile ipsec1
 tunnel mode ipsec ipv4
 ip address 192.168.100.1/30
 ip tcp adjust-mss 1260
 mtu 1300
  16. デフォルト経路（0.0.0.0/0）とルーターBのLAN側（192.168.20.0/24）への経路を設定します。これにはip routeコマンドを使います。
    ただし、ルーター間のVPN接続が有効になるまでは、対向側LANへの経路は使用できないように設定します。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 192.168.20.0/24 tunnel0
ip route 192.168.20.0/24 Null 254
  17. 以上で設定は完了です。
    end

設定の保存

設定例集#32： [ 設定例集目次 ] ページ内目次
設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。
awplus(config)# log buffered level informational facility local5

記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターB（SRX210）の設定

設定例集#32： [ 設定例集目次 ] ページ内目次


ルーターA（本製品）のコンフィグ

設定例集#32： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ip address 10.0.0.1/32
 ppp username user@isp1
 ppp password isppasswd1
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
zone private
 network lan
  ip subnet 192.168.10.0/24
 network peer
  ip subnet 192.168.20.0/24 interface tunnel0
 network tunnel
  ip subnet 192.168.100.0/30
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.1
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit esp from public.wan.ppp0 to public.wan
 rule 20 permit esp from public.wan to public.wan.ppp0
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit any from private to private
 rule 60 permit any from private to public
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address 10.0.0.2
!
crypto ipsec profile ipsec1
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA256 encryption AES128
!
crypto isakmp profile isakmp1
 version 1 mode main
 lifetime 3600
 transform 1 integrity SHA256 encryption AES128 group 2
!
crypto isakmp peer address 10.0.0.2 profile isakmp1
!
interface tunnel0
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.2
 tunnel local selector 192.168.10.0/24
 tunnel remote selector 192.168.20.0/24
 tunnel protection ipsec profile ipsec1
 tunnel mode ipsec ipv4
 ip address 192.168.100.1/30
 ip tcp adjust-mss 1260
 mtu 1300
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.20.0/24 tunnel0
ip route 192.168.20.0/24 Null 254
!
end

備考：ルーターA（本製品）のIPアドレスが不定な場合

設定例集#32： [ 設定例集目次 ] ページ内目次

ルーターA（本製品）のWAN側IPアドレスが不定（動的割り当て）の場合、IPsec VPNの設定をどのように変更すればよいか説明します。


ルーターA
（本製品）
ルーターB
（SRX210）
ISPから提供された情報
ISP接続用ユーザー名 user@isp1 user@isp2
ISP接続用パスワード isppasswd1 isppasswd2
PPPoEサービス名 指定なし 指定なし
WAN側IPアドレス 動的割り当て（IPCP） 10.0.0.2/32
ルーターの基本設定
WAN側物理インターフェース eth1 ge-0/0/0
WAN側（ppp0）IPアドレス 接続時にISPから取得 10.0.0.2/32
LAN側（vlan1）IPアドレス 192.168.10.1/24 192.168.20.1/24
VPN接続設定
ローカルセレクター 192.168.10.0/24 192.168.20.0/24
リモートセレクター 192.168.20.0/24 192.168.10.0/24
IKEフェーズ1（ISAKMP）設定
IKEバージョン・交換モード
IKEv1 Aggressiveモード
アルゴリズム
AES128 / SHA256 / Group2
ローカルID client 始点アドレス
SA有効期間
1時間
IKEフェーズ2（IPsec）設定
アルゴリズム
AES128 / SHA256

ルーターAのIPアドレスが不定な構成における設定のポイントは、次のとおりです。

以下、IPsec VPNに関する変更点だけを示します。

ルーターAの設定変更

IKE交換モード（version）をAggressiveモードに変更します。
crypto isakmp profile isakmp1
 version 1 mode aggressive
 lifetime 3600
 transform 1 integrity SHA256 encryption AES128 group 2

トンネルインターフェースの始点アドレス（tunnel source）をインターフェース名（ppp0）に変更し、ローカルID（tunnel local name）を指定します。
interface tunnel0
 tunnel source ppp0
 tunnel local name client

ルーターBの設定変更

IKE交換モードをAggressiveに変更します。
set security ike policy p1-policy mode aggressive

IKEゲートウェイのリモートIDを設定します。
set security ike gateway ar-gw dynamic hostname client
