設定例集#33: PPPoE接続環境におけるYAMAHA RTXシリーズとの2点間IPsec VPN

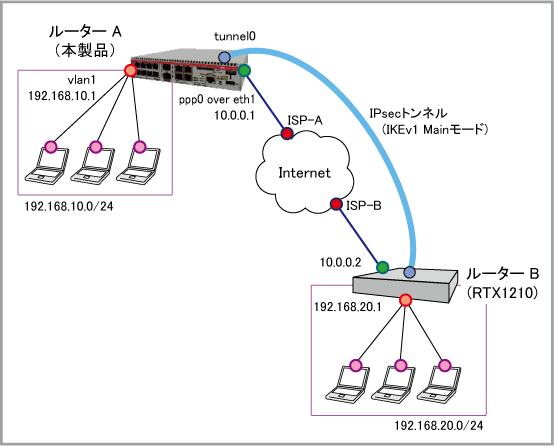

構成

• ルーターA・B間: secret


• ルーターA、Bともに固定IPアドレスを持つので、どちらからでも通信を開始できます。

• LAN側端末からインターネットへのアクセスは、ルーターA、BともにVPNを介さず直接ルーティングします。


設定開始前に

自動設定の確認と削除

• ネットワークケーブルを接続せずに起動する。
  起動時に自動設定が実行されるための条件の一つに、特定インターフェースのリンクアップがあります。
  ネットワークケーブルを接続しない状態で起動することにより、自動設定の適用を回避できます。


• 自動設定を手動で削除してから設定を行う。
  前記の方法を採用できず自動設定が適用されてしまった場合は、「自動的な設定内容の削除」にしたがって、これらを手動で削除してから設定を開始してください。


システム時刻の設定

• 手動で設定する方法 - 「運用・管理」/「システム」

• NTPで自動設定する方法 - 「運用・管理」/「NTP」


ルーターA（本製品）の設定

1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
   スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。


   no spanning-tree rstp enable


2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
   PPPの詳細は「PPP」/「一般設定」をご覧ください。


   interface eth1
    encapsulation ppp 0


3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

   ・LCP EchoによるPPP接続状態の確認（keepalive）
   ・IPアドレスの固定設定（ip address）
   ・ユーザー名（ppp username）
   ・パスワード（ppp password）
   ・MSS書き換え（ip tcp adjust-mss）

   PPPの詳細は「PPP」/「一般設定」をご覧ください。


   interface ppp0
    keepalive
    ip address 10.0.0.1/32
    ppp username user@isp1
    ppp password isppasswd1
    ip tcp adjust-mss pmtu


4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
   IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。


   interface vlan1
    ip address 192.168.10.1/24


5. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
   エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

   内部ネットワークを表すゾーン「private」を作成します。
   これには、zone、network、ip subnetの各コマンドを使います。


   zone private
    network lan
     ip subnet 192.168.10.0/24
    network peer
     ip subnet 192.168.20.0/24 interface tunnel0
    network tunnel
     ip subnet 192.168.100.0/30


6. 外部ネットワークを表すゾーン「public」を作成します。
   前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。


   zone public
    network wan
     ip subnet 0.0.0.0/0 interface ppp0
     host ppp0
      ip address 10.0.0.1


7. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
   これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
   アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

   IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。


   application esp
    protocol 50


8. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。


   application isakmp
    protocol udp
    sport 500
    dport 500


9. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
   これには、firewall、rule、protectの各コマンドを使います。

   ・rule 10, 20 - IPsec（ESP）パケットを許可します
   ・rule 30, 40 - ISAKMPパケットを許可します
   ・rule 50 - 内部から内部への通信を許可します
   ・rule 60 - 内部から外部への通信を許可します

   ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。


   firewall
    rule 10 permit esp from public.wan.ppp0 to public.wan
    rule 20 permit esp from public.wan to public.wan.ppp0
    rule 30 permit isakmp from public.wan.ppp0 to public.wan
    rule 40 permit isakmp from public.wan to public.wan.ppp0
    rule 50 permit any from private to private
    rule 60 permit any from private to public
    protect


10. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。


    nat
     rule 10 masq any from private to public
     enable


11. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。


    crypto isakmp key secret address 10.0.0.2


12. IPsecの通信方式を規定するIPsecプロファイルを作成します。
    IPsecプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

    ここでは、crypto ipsec profileコマンドでIPsecプロファイルを作成し、以下の情報を設定します。

    ・SA有効期間（lifetime）
    ・アルゴリズム（transform）


    crypto ipsec profile ipsec1
     lifetime seconds 3600
     transform 1 protocol esp integrity SHA256 encryption AES128


13. ISAKMPの通信方式を規定するISAKMPプロファイルを作成します。
    ISAKMPプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

    ここでは、crypto isakmp profileコマンドでISAKMPプロファイルを作成し、以下の情報を設定します。

    ・IKEバージョン（version）
    ・SA有効期間（lifetime）
    ・アルゴリズム（transform）


    crypto isakmp profile isakmp1
     version 1 mode main
     lifetime 3600
     transform 1 integrity SHA256 encryption AES128 group 2


14. 対向ルーターとの間で使用するISAKMPプロファイルを指定します。これにはcrypto isakmp peerコマンドを使います。


    crypto isakmp peer address 10.0.0.2 profile isakmp1


15. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースに対するIPsec保護の適用とIPsecプロファイルの指定（tunnel protection ipsec）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    ・トンネルインターフェースのMTU（mtu）


    interface tunnel0
     tunnel source 10.0.0.1
     tunnel destination 10.0.0.2
     tunnel protection ipsec profile ipsec1
     tunnel mode ipsec ipv4
     ip address 192.168.100.1/30
     ip tcp adjust-mss 1260
     mtu 1300


16. デフォルト経路（0.0.0.0/0）とルーターBのLAN側（192.168.20.0/24）への経路を設定します。これにはip routeコマンドを使います。
    ただし、ルーター間のVPN接続が有効になるまでは、対向側LANへの経路は使用できないように設定します。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。


    ip route 0.0.0.0/0 ppp0
    ip route 192.168.20.0/24 tunnel0
    ip route 192.168.20.0/24 Null 254


17. 以上で設定は完了です。


    end


設定の保存

awplus# copy running-config startup-config
Building configuration...
[OK]

awplus# write memory
Building configuration...
[OK]

ファイアウォールログについて

awplus(config)# log buffered level informational facility local5

awplus# show log | include Firewall

ルーターB（RTX1210）の設定

• PPP設定


  pp select 1
   pp always-on on
   pppoe use lan2
   pp auth accept pap chap
   pp auth myname user@isp2 isppasswd2
   ppp lcp mru on 1454
   ppp ccp type none
   ip pp address 10.0.0.2/32
   ip pp mtu 1454
   ip pp secure filter in 1010 1020 1030 1040
   ip pp secure filter out 3000
   ip pp nat descriptor 1
   pp enable 1




• LAN側インターフェース設定


  ip lan1 address 192.168.20.1/24




• フィルター設定


  ip filter source-route on
  ip filter directed-broadcast on
  ip filter 1010 pass * 192.168.20.0/24 icmp
  ip filter 1020 pass 10.0.0.1 * udp * 500
  ip filter 1030 pass 10.0.0.1 * esp
  ip filter 1040 pass 10.0.0.1 * udp * 4500
  ip filter 3000 pass * *




• NAT設定


  nat descriptor type 1 masquerade
  nat descriptor address outer 1 10.0.0.2
  nat descriptor address inner 1 10.0.0.2 192.168.20.1-192.168.20.254
  nat descriptor masquerade static 1 1 10.0.0.2 udp 500
  nat descriptor masquerade static 1 2 10.0.0.2 esp
  nat descriptor masquerade static 1 3 10.0.0.2 udp 4500




• IKE、IPsec設定


  tunnel select 1
   ipsec tunnel 101
    ipsec sa policy 101 1 esp aes-cbc sha256-hmac
    ipsec ike duration ipsec-sa 1 3600
    ipsec ike duration isakmp-sa 1 3600
    ipsec ike encryption 1 aes-cbc
    ipsec ike group 1 modp1024
    ipsec ike hash 1 sha256
    ipsec ike keepalive use 1 on dpd
    ipsec ike local address 1 10.0.0.2
    ipsec ike local id 1 0.0.0.0/0
    ipsec ike nat-traversal 1 on
    ipsec ike pre-shared-key 1 text secret
    ipsec ike remote address 1 10.0.0.1
    ipsec ike remote id 1 0.0.0.0/0
   tunnel enable 1
  ipsec auto refresh on




• ルート設定


  ip route default gateway pp 1
  ip route 192.168.10.0/24 gateway tunnel 1


ルーターA（本製品）のコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ip address 10.0.0.1/32
 ppp username user@isp1
 ppp password isppasswd1
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
zone private
 network lan
  ip subnet 192.168.10.0/24
 network peer
  ip subnet 192.168.20.0/24 interface tunnel0
 network tunnel
  ip subnet 192.168.100.0/30
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.1
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit esp from public.wan.ppp0 to public.wan
 rule 20 permit esp from public.wan to public.wan.ppp0
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit any from private to private
 rule 60 permit any from private to public
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address 10.0.0.2
!
crypto ipsec profile ipsec1
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA256 encryption AES128
!
crypto isakmp profile isakmp1
 version 1 mode main
 lifetime 3600
 transform 1 integrity SHA256 encryption AES128 group 2
!
crypto isakmp peer address 10.0.0.2 profile isakmp1
!
interface tunnel0
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.2
 tunnel protection ipsec profile ipsec1
 tunnel mode ipsec ipv4
 ip address 192.168.100.1/30
 ip tcp adjust-mss 1260
 mtu 1300
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.20.0/24 tunnel0
ip route 192.168.20.0/24 Null 254
!
end

備考：ルーターA（本製品）のIPアドレスが不定な場合

• ルーターAのアドレスが不定のため、ルーターBからルーターAに接続することはできません。つねにルーターAから接続を開始することになります。

• ルーターAのアドレスが不定なため、IKEフェーズ1ではAggressiveモードを使い、ルーターAのローカルIDとして文字列（名前）を使用します。

• LAN側端末からインターネットへのアクセスは、ルーターA、BともにVPNを介さず直接ルーティングします。


ルーターAの設定変更

crypto isakmp profile isakmp1
 version 1 mode aggressive
 lifetime 3600
 transform 1 integrity SHA256 encryption AES128 group 2

interface tunnel0
 tunnel source ppp0
 tunnel local name client
 tunnel local selector 192.168.10.0/24
 tunnel remote selector 192.168.20.0/24

ルーターBの設定変更

pp select 1
ppp ipv6cp use off

ipsec sa policy 101 1 local-id=192.168.20.0/24 remote-id=192.168.10.0/24

ipsec ike payload type 1 3

ipsec ike remote address 1 any

ip filter 1020 pass * * udp * 500
ip filter 1030 pass * * esp
ip filter 1040 pass * * udp * 4500
