CentreCOM AR100 シリーズ 設定例集 2.3 #24
専用線によるインターネット接続（DNSリレー/DHCPサーバー）
専用線を使ってインターネットサービスプロバイダー（ISP）に接続します。この例では、DNSリレーとDHCPサーバーの設定を追加しています。また、ファイアウォールで外部からの不正アクセスを防止します。
DNSリレーは、本ルーターに対するDNSリクエストを、他のサーバーにリレーする機能です。
クライアント側で本ルーターをDNSサーバーに指定しておけば、DNSサーバーのアドレスが変更されても、本ルーターに設定されているサーバーアドレスを変更するだけですみます。個々のクライアントの設定は変更する必要がないため、管理・保守効率が向上します。

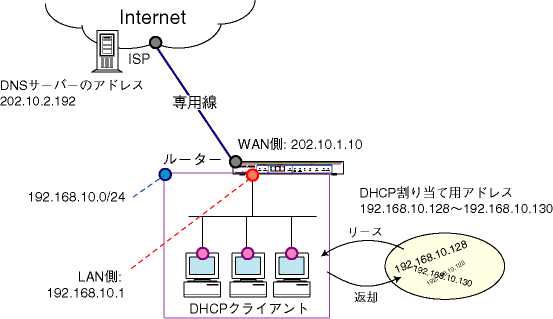

ここでは、次のような構成のネットワークを例に解説します。この例では、DHCPサーバー機能を併用し、ARルーターをDNSサーバーとして使うよう各クライアントに通知しています。ARルーターは、受け取ったDNSリクエストをISPのネームサーバーにリレーします。
表 1：ルーターの基本設定
| TDMグループ名 |
ISP |
| 回線速度 |
128Kbps |
| WAN側物理インターフェース |
bri0 |
| WAN側（ppp0）IPアドレス |
202.10.1.10/24 |
| LAN側（eth0）IPアドレス |
192.168.10.1/24 |
| DNSサーバーのIPアドレス |
202.10.2.192 |
| DHCPサーバー機能 |
使う |
表 2：ルーターのDHCPサーバー設定
| DHCPポリシー名 |
subnet10 |
| 使用期限 |
3600（秒） |
| サブネットマスク |
255.255.255.0 |
| デフォルトルート |
192.168.10.1 |
| DNSサーバー |
192.168.10.1（ISPのDNSにリレーする） |
| DHCPレンジ名 |
ip10 |
| 提供するIPアドレスの範囲 |
192.168.10.128〜192.168.10.130（3個） |
- BRIインターフェース「0」の全スロット（1〜2）を常時起動のTDM（専用線）モードに設定します。
SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
- bri0のスロット1〜2（128Kbps）に対して、TDMグループ「ISP」を作成します。
CREATE TDM GROUP=ISP INT=bri0 SLOTS=1-2 ↓
- PPPインターフェース「0」をTDMグループ「ISP」上に作成します。
CREATE PPP=0 OVER=TDM-ISP ↓
- IPモジュールを有効にします。
Note
- IPモジュールはデフォルトで有効になっているため、通常このコマンドは不要です（入力すると「IP module is already enabled」というエラーが出ますが問題はありません）。
- LAN側（eth0）インターフェースにIPアドレスを設定します。
ADD IP INT=eth0 IP=192.168.10.1 MASK=255.255.255.0 ↓
- WAN側（ppp0）インターフェースにIPアドレスを設定します。
ADD IP INT=ppp0 IP=202.10.1.10 MASK=255.255.255.0 ↓
- デフォルトルートを設定します。
ADD IP ROUTE=0.0.0.0 MASK=0.0.0.0 INT=ppp0 NEXT=0.0.0.0 ↓
- 本ルーターが使用するDNSサーバーのIPアドレス（ISPから提供されたもの）を設定します。
SET IP NAMESERVER=202.10.2.192 ↓
- DNSリレー機能を有効にします。
- ファイアウォール機能を有効にします。
- ファイアウォールの動作を規定するファイアウォールポリシー「net」を作成します。
CREATE FIREWALL POLICY=net ↓
- ICMPパケットはPing（Echo/Echo Reply）と到達不可能（Unreachable）のみ双方向で許可します。
ENABLE FIREWALL POLICY=net ICMP_F=PING,UNREACHABLE ↓
- ルーターのidentプロキシー機能を無効にし、外部のメール（SMTP）サーバーなどからのident要求に対して、TCP-RSTを返すよう設定します。
DISABLE FIREWALL POLICY=net IDENTPROXY ↓
- ファイアウォールポリシーの適用対象となるインターフェースを指定します。
- LAN側（eth0）インターフェースをPRIVATEに設定します。
ADD FIREWALL POLICY=net INT=eth0 TYPE=PRIVATE ↓
- WAN側（ppp0）インターフェースをPUBLICに設定します。
ADD FIREWALL POLICY=net INT=ppp0 TYPE=PUBLIC ↓
- エンハンストNATの設定を行います。LAN側（eth0）ホストのIPアドレスを、ISPから割り当てられたグローバルアドレス（ppp0のアドレス）に変換するよう設定します。
ADD FIREWALL POLICY=net NAT=ENHANCED INT=eth0 GBLINT=ppp0 ↓
- ルーターのDHCPサーバー機能を有効にします。
- DHCPポリシー「subnet10」を作成します。IPアドレスの使用期限は3,600秒（1時間）とします。
CREATE DHCP POLICY=subnet10 LEASETIME=3600 ↓
- クライアントに提供する情報を設定します。ここでは、DNSサーバーアドレスとして、ルーターのLAN側（eth0）インターフェースのIPアドレスを指定しています。DNSリレー機能により、ルーターはLAN側クライアントからのDNSリクエストをISPのDNSサーバーにリレーします。
ADD DHCP POLICY=subnet10 SUBNET=255.255.255.0 ROUTER=192.168.10.1 DNSSERVER=192.168.10.1 ↓
- クライアントに提供するIPアドレスの範囲を設定します。ここでは、192.168.10.128〜192.168.10.130の3個を指定しています。
CREATE DHCP RANGE=ip10 POLICY=subnet10 IP=192.168.10.128 NUMBER=3 ↓
- 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。
CREATE CONFIG=router.cfg ↓
SET CONFIG=router.cfg ↓
■ ISPからログイン名とパスワードを指定されている場合は、手順3の次に以下のコマンドを追加してください。ここでは、ログイン名として「ispuser」、パスワードとして「isppasswd」を設定しています。
SET PPP=0 USER=ispuser PASSWORD=isppasswd ↓
■ ファイアウォールで遮断されたパケットのログをとるには、次のコマンドを実行します。
ENABLE FIREWALL POLICY=net LOG=DENY ↓
記録されたログを見るには、次のコマンドを実行します。ここでは、「TYPE=FIRE」により、ファイアウォールが出力したログメッセージだけを表示させています。
■ インターネット側からのPING（ICMP Echo Requestパケット）を拒否するには、次のようなIPフィルターをWAN側インターフェースに設定します。この例では、「LOG=HEADER」により、フィルターで拒否したパケットをログに記録しています。
ADD IP FILTER=0 SO=0.0.0.0 PROTO=ICMP ICMPTYPE=ECHO LOG=HEADER ACTION=EXCLUDE ↓
ADD IP FILTER=0 SO=0.0.0.0 ACTION=INCLUDE ↓
SET IP INT=ppp0 FILTER=0 ↓
記録されたログを見るには、次のコマンドを実行します。ここでは、「TYPE=IPFIL」により、IPフィルターが出力したログメッセージだけを表示させています。
■ 現在の設定内容を表示するには、次のコマンドを使います。
ルーターのコンフィグ
[テキスト版]
SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
CREATE TDM GROUP=ISP INT=bri0 SLOTS=1-2 ↓
CREATE PPP=0 OVER=TDM-ISP ↓
ENABLE IP ↓
ADD IP INT=eth0 IP=192.168.10.1 MASK=255.255.255.0 ↓
ADD IP INT=ppp0 IP=202.10.1.10 MASK=255.255.255.0 ↓
ADD IP ROUTE=0.0.0.0 MASK=0.0.0.0 INT=ppp0 NEXT=0.0.0.0 ↓
SET IP NAMESERVER=202.10.2.192 ↓
ENABLE IP DNSRELAY ↓
ENABLE FIREWALL ↓
CREATE FIREWALL POLICY=net ↓
ENABLE FIREWALL POLICY=net ICMP_F=PING,UNREACHABLE ↓
DISABLE FIREWALL POLICY=net IDENTPROXY ↓
ADD FIREWALL POLICY=net INT=eth0 TYPE=PRIVATE ↓
ADD FIREWALL POLICY=net INT=ppp0 TYPE=PUBLIC ↓
ADD FIREWALL POLICY=net NAT=ENHANCED INT=eth0 GBLINT=ppp0 ↓
ENABLE DHCP ↓
CREATE DHCP POLICY=subnet10 LEASETIME=3600 ↓
ADD DHCP POLICY=subnet10 SUBNET=255.255.255.0 ROUTER=192.168.10.1 DNSSERVER=192.168.10.1 ↓
CREATE DHCP RANGE=ip10 POLICY=subnet10 IP=192.168.10.128 NUMBER=3 ↓
|
CentreCOM AR100 シリーズ 設定例集 2.3 #24
Copyright (C) 2001-2002 アライドテレシス株式会社
PN: J613-M0516-00 Rev.C
