UPnPによるVoIPアダプタ接続

UPnPを使用して、VoIPアダプタからの要求に応じてポートマッピングルールを作成し、IP電話による通話を可能にします。

Note - 動作確認を行っているVoIPアダプタはNTT東日本/西日本のVoIPアダプタです。

Note - 使用可能なVoIPアダプタは1台のみです。

表 1

	ISPからの情報
PPPユーザー名	user@isp
PPPパスワード	password
IPアドレス	不定(動的割り当て)
DNSサーバー	接続時に通知される

表 2

	ルーター
WAN側IPアドレス	ISPから自動取得
LAN側IPアドレス	192.168.10.1/24
ファイアウォール	有効
UPnP	有効

• UPnPを使用することにより動的なポートマッピングルールの作成に対応し、WAN側からIP電話への着信を可能にします。

• VoIPアダプタは本装置の設定完了後に起動します。


ルーターの設定

1. IPアドレスを自動取得するよう設定したPCを接続し、Webブラウザーを起動します。
   Webブラウザーから「http://192.168.1.1/」を求められますのでユーザー名「manager」、パスワード「friend」を入力すると、次の画面が表示されます。






   次に、左側のメニューから[LAN]-[IP]を選択します。
   [IPアドレス]を192.168.10.1 に変更して[適用]を押します。






   [適用]を押した後、IPアドレスを再取得するためにPCを再起動します。PCが起動完了したら、再度Webブラウザーを起動して「http://192.168.10.1/」を開きます。


2. 左側のメニューから[LAN]-[DHCP]を選択します。
   [DHCPサーバー設定]の[始点IPアドレス]を192.168.10.233から192.168.10.10に変更して[適用]を押します。







3. 左側のメニューから[かんたん接続]を選択します。
   回線種別から「PPPoE による接続（フレッツADSL、Bフレッツ）」を選択し、[次へ]を押します。

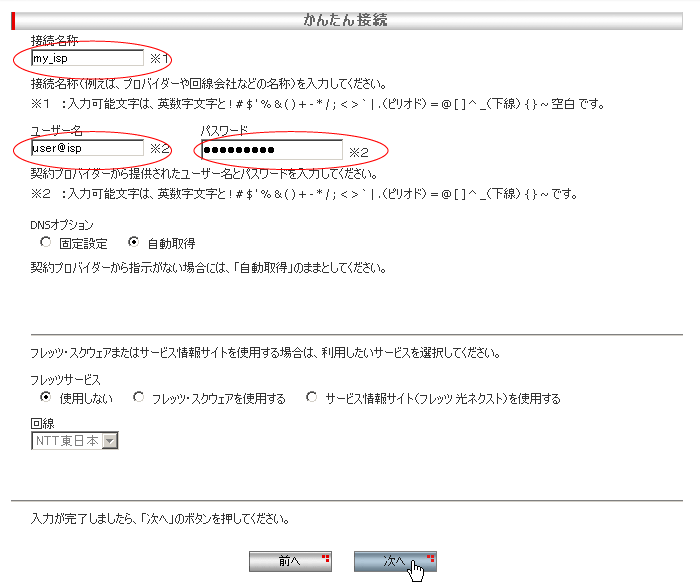

   次にPPPoEの設定を行います。

   [接続名称]にmy_isp (特に決まりは無いので任意の文字列でかまいません。)と入力し、[ユーザー名][パスワード]にISPから提供された内容を入力して、[次へ]を押します。






   その他のパラメーターは、初期状態のままで問題ありません。

   次にUPnPの設定を行います。

   [UPnPを有効にする]をチェックし、[次へ]を押します。






   下記のような設定内容になっていることを確認し、[適用]を押します。






   設定後、以下のような設定完了画面が表示されます。







4. 画面左上の[設定保存]を押します。
   設定保存ボタン下の「設定が保存されていません」という表示が消えれば設定完了です。


5. VoIPアダプタの電源を入れます。
   VoIPアダプタ起動後、左側のメニューから[ファイアウォール/NAT]-[UPnP]と選択し、ポートマッピングルールリストにルールが追加されていれば、IP電話による通話が可能となっています。

   設定は以上です。
