CentreCOM AR415S 設定例集 2.9 #91

NAT機器をはさむ2点間IPsec VPN（ESP over UDP、XAUTHによるRADIUS認証）

インターネット上に暗号化されたトンネルを張り、2つの拠点をIP接続するIPsec VPNの設定例です（自動鍵管理）。IPsecルーター間に既設のNAT機器（ダイヤルアップルーターなど）が存在する環境を想定し、NAT機器の設定を変更することなくNAT経由でIPsec（ESP）を使用するため、ESPパケットをUDPでカプセル化するESP over UDPを使用しています。また、IKEの相手ルーター認証には、既存の認証システム（ここではRADIUS）を利用できるXAUTH（拡張認証）を使っています。

なお、この構成では常にルーターBから通信が開始されるため、NAT機器に特別な設定をする必要はありません。ただし、無通信時にセッション情報がNAT変換テーブルから消えてしまわないよう、ルーターB側から定期的にUDPパケットを送信するようにします（UDPハートビート機能）。

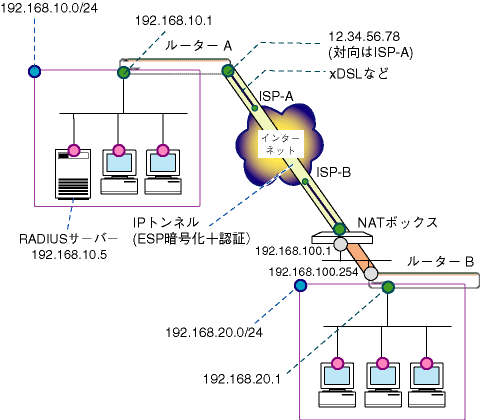

ここでは、次のようなネットワーク構成を例に解説します。



表 1

ルーターA
ルーターB
WAN側物理インターフェース eth0 −
PPPユーザー名 user@isp −
PPPパスワード isppasswd −
PPPoEサービス名 指定なし −
WAN側（ppp0）IPアドレス 12.34.56.78/32 −
LAN側（vlan1）IPアドレス(1) 192.168.10.1/24 192.168.20.1/24
LAN側（eth0）IPアドレス(2) − 192.168.100.254/24
デフォルトゲートウェイ ppp0（WAN側） 192.168.100.1（NATボックス）


表 2：IKEフェーズ1（ISAKMP SAのネゴシエーション）
ルーター間の認証方式 事前共有鍵（pre-shared key） + XAUTH
IKE交換モード Aggressiveモード
事前共有鍵 secret（文字列）
ルーターBのXAUTHユーザー名 RouterB
ルーターBのXAUTHパスワード PasswordB
RADIUSサーバー 192.168.10.5
RADIUSサーバーの共有パスワード himitsu
ルーターAのID IPアドレス：12.34.56.78（デフォルト）
ルーターBのID 名前：remote
Oakleyグループ 1（デフォルト）
ISAKMPメッセージの暗号化方式 DES（デフォルト）
ISAKMPメッセージの認証方式 SHA1（デフォルト）
ISAKMP SAの有効期限（時間） 86400秒（24時間）（デフォルト）
ISAKMP SAの有効期限（KByte数） なし（デフォルト）
起動時のISAKMPネゴシエーション 行わない


表 3：IKEフェーズ2（IPsec SAのネゴシエーション）
SAモード トンネルモード
セキュリティープロトコル ESP（暗号＋認証）
暗号化方式 DES
認証方式 SHA1
IPsec SAの有効期限（時間） 28800秒（8時間）（デフォルト）
IPsec SAの有効期限（KByte数） なし（デフォルト）
トンネリング対象IPアドレス 192.168.10.0/24 ←→ 192.168.20.0/24
トンネル終端アドレス 12.34.56.78（A）・不定（B）
インターネットとの平文通信 行う



ルーターAの設定

  1. IPsecはセキュリティーモードでないと動作しないので、同モードで管理設定を行うことのできるSecurity Officerレベルのユーザーをあらかじめ登録しておきます。


    Note - Security Officerのパスワードは厳重に管理してください。

  2. WAN側Ethernetインターフェース（eth0）上にPPPインターフェースを作成します。「OVER=eth0-XXXX」の「XXXX」の部分には、ISPから通知されたPPPoEの「サービス名」を記述します。ISPから指定がない場合は、どのサービス名タグでも受け入れられるよう、「ANY」を設定します。


  3. ISPから通知されたPPPユーザー名とパスワードを指定します。LQRはオフにし、代わりにLCP Echoパケットを使ってPPPリンクの状態を監視するようにします。また、ISDN向けの機能であるBAPはオフにします。






  4. IPモジュールを有効にします。


  5. LAN側（vlan1）インターフェースにIPアドレスを設定します。


  6. WAN側（ppp0）インターフェースにISPから割り当てられたIPアドレスを設定します。


  7. デフォルトルートを設定します。


  8. ファイアウォール機能を有効にします。


  9. ファイアウォールの動作を規定するファイアウォールポリシー「net」を作成します。


  10. ICMPパケットはPing（Echo/Echo Reply）と到達不可能（Unreachable）のみ双方向で許可します。


    Note - デフォルト設定では、ICMPはファイアウォールを通過できません。

  11. ルーターのidentプロキシー機能を無効にし、外部のメール（SMTP）サーバーなどからのident要求に対して、ただちにTCP RSTを返すよう設定します。


  12. ファイアウォールポリシーの適用対象となるインターフェースを指定します。


  13. LAN側ネットワークに接続されているすべてのコンピューターがENAT機能を使用できるよう設定します。グローバルアドレスには、ppp0のIPアドレスを使用します。


  14. このままでは、対向ルーターからのISAKMPパケットがファイアウォールを通過できないので、穴をあける設定をします。


  15. また、ISAKMPパケットと同様に、ESPパケットをカプセル化しているUDPパケット（ESP over UDP）も通すよう設定します。ESP over UDPは、デフォルトでUDPのポート2746番を使用します。


  16. ローカルLANからリモートLANへのパケットにはNATをかけないよう設定します。


  17. 基本ルールのままではIPsecパケットまで遮断されてしまうので、これらのパケットを通過させるためのルールを設定します。「ENCAP=IPSEC」は、IPsecパケットからオリジナルのパケットを取り出したあとでこのルールを適用することを示します。よって、以下のコマンドは、「取り出したパケットの終点が192.168.10.1〜192.168.10.254、つまり、ローカル側LANならばNATの対象外とする」の意味になります。


  18. ここからがIPsecの設定になります。最初にISAKMPで使用する事前共有鍵（pre-shared key）を作成します。


    Note - このコマンドはコンソールから直接入力したときだけ有効で、エディターなどで設定ファイルに記述した場合は無効になります。

  19. ルーターBとのIKEネゴシエーション要求を受け入れるISAKMPポリシー「i」を作成します。KEYには、前の手順で作成した事前共有鍵（鍵番号「1」）を指定します。また、この例では相手のアドレスが不定なため、PEERにANYを、REMOTEIDに相手のID値を指定し、「MODE=AGGRESSIVE」でAggressiveモードを使用するよう設定します。また、XAUTHによるRADIUS認証を併用します。こちらは認証を要求する側なので、「SERVER」モードとします。




  20. XAUTHで使用するRADIUSサーバーを登録します。


  21. IPsec通信の基本仕様を定義するSAスペック「1」を作成します。セキュリティープロトコル、暗号、ハッシュの両アルゴリズムを指定します。UDPトンネリングを使うときは、セキュリティープロトコルAHは使用できませんのでご注意ください。


  22. SAスペックをとりまとめるSAバンドルスペック「1」を作成します。ESPとAHを併用する場合などは、複数のSAスペックを作成して、本コマンドのSTRINGパラメーターで「1 and 2」のように指定します。この例ではSAスペックが1つだけなので、単に「1」と指定します。


  23. ESP over UDPパケットを通過させるためのIPsecポリシー「udp」を作成します。ESP over UDP使用時は必ずこのポリシーを作成してください。


  24. ISAKMPパケットを通過させるためのIPsecポリシー「isa」を作成します。ISAKMP使用時は必ず最初にこのポリシーを作成してください。


  25. IPsec通信の範囲を指定するIPsecポリシーを作成します。ここで指定した条件に一致するパケットに対して、BUNDLEパラメーターで指定したSAバンドルスペックに基づくIPsec処理が行われます。INTERFACEパラメーターで指定したインターフェースを通過するときに、IPsecの暗号化、復号化処理が行われます。相手がNATを使っているため、ISAKMPの認証をパスしたものだけを指定する意味で、PEERにDYNAMICを指定します。


  26. UDPトンネリングを有効にします。これにより、UDPのポート2746番でESP over UDPパケットをリスニングするようになります。


  27. インターネットとの通信を素通しさせるIPsecポリシー「inet」を作成します。


  28. IPsecを有効化します。


  29. ISAKMPを有効化します。


  30. Security Officerレベルのユーザーでログインしなおします。


  31. セキュリティーモードに移行します。


    Note - セキュリティーモードに移行したあとで、再度ノーマルモードに戻すと、暗号鍵などの情報は失われます。

  32. 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。


ルーターBの設定

  1. IPsecはセキュリティーモードでないと動作しないので、同モードで管理設定を行うことのできるSecurity Officerレベルのユーザーをあらかじめ登録しておきます。


    Note - Security Officerのパスワードは厳重に管理してください。

  2. 通常のIP設定を行います。クライアント側のルーターBは、NATボックス背後のLAN上に設置されているため、WAN側（eth0）、LAN側（vlan1）ともプライベートアドレスであるとします。ルーターBのデフォルトルートとなるNATボックスのLAN側インターフェースは、192.168.100.1とします。


  3. ここからがIPsecの設定になります。最初にISAKMPで使用する事前共有鍵（pre-shared key）を作成します。


    Note - このコマンドはコンソールから直接入力したときだけ有効で、エディターなどで設定ファイルに記述した場合は無効になります。

  4. ルーターAとのIKEネゴシエーション要求を受け入れるISAKMPポリシー「i」を作成します。KEYには、前の手順で作成した事前共有鍵（鍵番号「1」）を指定します。PEERには相手ルーターのIPアドレスを指定します。また、自分のIPアドレスが不定なので、LOCALIDに自分のID値を指定し、「MODE=AGGRESSIVE」でAggressiveモードを使うよう設定します。また、ルーターAからXAUTHによる追加認証を受けるため、「CLIENT」モードに設定し、自分のユーザー名「RouterB」とパスワード「PasswordB」を指定します。




  5. IPsec通信の基本仕様を定義するSAスペック「1」を作成します。セキュリティープロトコル、暗号、ハッシュの両アルゴリズムを指定します。UDPトンネリングを使うときは、セキュリティープロトコルAHは使用できませんのでご注意ください。


  6. SAスペックをとりまとめるSAバンドルスペック「1」を作成します。


  7. ESP over UDPパケットを通過させるためのIPsecポリシー「udp」を作成します。ESP over UDP使用時は必ずこのポリシーを作成してください。


  8. ISAKMPパケットを通過させるためのIPsecポリシー「isa」を作成します。ISAKMP使用時は必ず最初にこのポリシーを作成してください。


  9. IPsec通信の範囲を指定するIPsecポリシーを作成します。ここで指定した条件に一致するパケットに対して、BUNDLEパラメーターで指定したSAバンドルスペックに基づくIPsec処理が行われます。INTERFACEパラメーターで指定したインターフェースを通過するときに、IPsecの暗号化、復号化処理が行われます。PEERには相手のIPアドレスを指定します。


  10. UDPトンネリングを有効にします。さらに、UDPハートビートを有効にして、無通信時にNATボックスからNAT変換テーブルが消えてしまわないようにします。


  11. インターネットとの通信を素通しさせるIPsecポリシー「inet」を作成します。


  12. IPsecを有効化します。


  13. ISAKMPを有効化します。


  14. Security Officerレベルのユーザーでログインしなおします。


  15. セキュリティーモードに移行します。


    Note - セキュリティーモードに移行したあとで、再度ノーマルモードに戻すと、暗号鍵などの情報は失われます。

  16. 設定は以上です。設定内容をファイルに保存し、SET CONFIGコマンドで起動時設定ファイルに指定します。


メモ

■ セキュリティーモードに移行すると、Security OfficerレベルでルーターにTelnetログインすることができなくなります。セキュリティーモードにおいて、Security OfficerレベルでTelnetログインしたい場合は、あらかじめRSO（Remote Security Officer）コマンドを使ってログインを許可するホストのIPアドレスを指定しておく必要があります。

たとえば、ネットワーク192.168.10.0/24、192.168.20.0/24上のすべてのホストからSecurity OfficerレベルでのTelnetログインを許可する場合は、次のようにします。


■ セキュリティーモードでは、たとえSecurity Officerでログインした場合であっても、セキュリティーコマンドを一定期間入力しないでいると、次回セキュリティーコマンドを入力したときにパスワードの再入力を求められます。このタイムアウト値は、下記コマンドによって変更できますが、IPsecの設定を行うときは、ノーマルモードで設定を行った後、セキュリティーモードに変更することをおすすめします。

■ セキュリティー関連コマンドのタイムアウトは、次のコマンドで変更できます。SECUREDELAYパラメーターには、10〜3600（秒）を指定します。デフォルトは60秒です。

まとめ

ルーターAのコンフィグ [テキスト版]
* 「#」で始まる行は、コンソールから入力しないと意味を持たないコマンドか、設定ファイル（.cfg）に記述しても無効なコマンドを示しています。詳細は本文の説明をご覧ください。
ADD USER=secoff PASSWORD=PasswordS PRIVILEGE=SECURITYOFFICER ↓
CREATE PPP=0 OVER=eth0-ANY ↓
SET PPP=0 OVER=eth0-ANY USER=user@isp PASSWORD=isppasswd BAP=OFF LQR=OFF ECHO=ON ↓
ENABLE IP ↓
ADD IP INT=vlan1 IP=192.168.10.1 MASK=255.255.255.0 ↓
ADD IP INT=ppp0 IP=12.34.56.78 MASK=255.255.255.255 ↓
ADD IP ROUTE=0.0.0.0 INT=ppp0 NEXTHOP=0.0.0.0 ↓
ENABLE FIREWALL ↓
CREATE FIREWALL POLICY=net ↓
ENABLE FIREWALL POLICY=net ICMP_F=PING,UNREACH ↓
DISABLE FIREWALL POLICY=net IDENTPROXY ↓
ADD FIREWALL POLICY=net INT=vlan1 TYPE=PRIVATE ↓
ADD FIREWALL POLICY=net INT=ppp0 TYPE=PUBLIC ↓
ADD FIREWALL POLICY=net NAT=ENHANCED INT=vlan1 GBLINT=ppp0 ↓
ADD FIREWALL POLICY=net RULE=1 ACTION=ALLOW INT=ppp0 PROT=UDP GBLPORT=500 GBLIP=12.34.56.78 PORT=500 IP=12.34.56.78 ↓
ADD FIREWALL POLICY=net RULE=2 ACTION=ALLOW INT=ppp0 PROT=UDP GBLPORT=2746 GBLIP=12.34.56.78 PORT=2746 IP=12.34.56.78 ↓
ADD FIREWALL POLICY=net RULE=3 ACTION=NONAT INT=vlan1 PROT=ALL IP=192.168.10.1-192.168.10.254 ↓
SET FIREWALL POLICY=net RULE=3 REMOTEIP=192.168.20.1-192.168.20.254 ↓
ADD FIREWALL POLICY=net RULE=4 ACTION=NONAT INT=ppp0 PROT=ALL IP=192.168.10.1-192.168.10.254 ENCAP=IPSEC ↓
# CREATE ENCO KEY=1 TYPE=GENERAL VALUE="secret" ↓
CREATE ISAKMP POLICY=i PEER=ANY KEY=1 SENDN=TRUE MODE=AGGRESSIVE REMOTEID="remote" ↓
SET ISAKMP POLICY=i XAUTH=SERVER XAUTHTYPE=RADIUS ↓
ADD RADIUS SERVER=192.168.10.5 SECRET="himitsu" ↓
CREATE IPSEC SASPEC=1 KEYMAN=ISAKMP PROT=ESP ENCALG=DES HASHALG=SHA ↓
CREATE IPSEC BUNDLESPEC=1 KEYMAN=ISAKMP STRING="1" ↓
CREATE IPSEC POLICY=udp INT=ppp0 ACTION=PERMIT LPORT=2746 TRANSPORT=UDP ↓
CREATE IPSEC POLICY=isa INT=ppp0 ACTION=PERMIT LPORT=500 RPORT=500 TRANSPORT=UDP ↓
CREATE IPSEC POLICY=vpn INT=ppp0 ACTION=IPSEC KEYMAN=ISAKMP BUNDLE=1 PEER=DYNAMIC ↓
SET IPSEC POLICY=vpn LAD=192.168.10.0 LMA=255.255.255.0 RAD=192.168.20.0 RMA=255.255.255.0 ↓
SET IPSEC POLICY=vpn UDPTUNNEL=TRUE ↓
CREATE IPSEC POLICY=inet INT=ppp0 ACTION=PERMIT ↓
ENABLE IPSEC ↓
ENABLE ISAKMP ↓
# LOGIN secoff ↓
# ENABLE SYSTEM SECURITY_MODE ↓


ルーターBのコンフィグ [テキスト版]
* 「#」で始まる行は、コンソールから入力しないと意味を持たないコマンドか、設定ファイル（.cfg）に記述しても無効なコマンドを示しています。詳細は本文の説明をご覧ください。
ADD USER=secoff PASSWORD=PasswordS PRIVILEGE=SECURITYOFFICER ↓
ENABLE IP ↓
ADD IP INT=vlan1 IP=192.168.20.1 MASK=255.255.255.0 ↓
ADD IP INT=eth0 IP=192.168.100.254 ↓
ADD IP ROUTE=0.0.0.0 INT=eth0 NEXT=192.168.100.1 ↓
# CREATE ENCO KEY=1 TYPE=GENERAL VALUE="secret" ↓
CREATE ISAKMP POLICY=i PEER=12.34.56.78 KEY=1 SENDN=TRUE MODE=AGGRESSIVE LOCALID="remote" ↓
SET ISAKMP POLICY=i XAUTH=CLIENT XAUTHNAME=RouterB XAUTHPASS=PasswordB ↓
CREATE IPSEC SASPEC=1 KEYMAN=ISAKMP PROT=ESP ENCALG=DES HASHALG=SHA ↓
CREATE IPSEC BUNDLESPEC=1 KEYMAN=ISAKMP STRING="1" ↓
CREATE IPSEC POLICY=udp INT=eth0 ACTION=PERMIT LPORT=2746 TRANSPORT=UDP ↓
CREATE IPSEC POLICY=isa INT=eth0 ACTION=PERMIT LPORT=500 RPORT=500 TRANSPORT=UDP ↓
CREATE IPSEC POLICY=vpn INT=eth0 ACTION=IPSEC KEYMAN=ISAKMP BUNDLE=1 PEER=12.34.56.78 ↓
SET IPSEC POLICY=vpn LAD=192.168.20.0 LMA=255.255.255.0 RAD=192.168.10.0 RMA=255.255.255.0 ↓
SET IPSEC POLICY=vpn UDPTUNNEL=TRUE UDPHEARTBEAT=TRUE ↓
CREATE IPSEC POLICY=inet INT=eth0 ACTION=PERMIT ↓
ENABLE IPSEC ↓
ENABLE ISAKMP ↓
# LOGIN secoff ↓
# ENABLE SYSTEM SECURITY_MODE ↓




CentreCOM AR415S 設定例集 2.9 #91
