設定例集#64: ダイナミックDNSサービスを利用したホスト名（FQDN）によるフレッツ網内VPN接続（ブリッジング構成）

構成

AT-NFV-APLの事前設定

管理IPアドレス

ブリッジ

本設定例では、ソフトイーサ社が提供する「OPEN IPv6 ダイナミック DNS for フレッツ・光ネクスト」サービスを利用して、フレッツ・光ネクスト網内のIPv6折り返し通信でL2TPv3 + IPsec VPNを構築し、拠点間をレイヤー2で接続する手順を説明します。

IPv6ネットワーク上にVPNを構築するには接続先VPNルーターのグローバルIPv6アドレスを指定する必要がありますが、ダイナミックDNSサービスを利用すれば、VPNの接続先をIPv6アドレスではなく、ダイナミックDNSサービスサイトに登録したホスト名（FQDN）で指定できるようになります。これにより、すべての拠点が動的IPv6アドレスの場合でも、VPNを構築できるようになります。

ルーターは起動時に自身のWAN側インターフェース情報（IPv6アドレス）をダイナミックDNSサーバーに登録します。そして、その後IPv6アドレスが変更されたときには、自動的に登録アドレスを更新します。これにより、DNSサーバーはつねにルーターのホスト名に対応する最新のIPv6アドレスを保持することができます。
本例ではルーターAを本製品とし、ルーターBは弊社AT-AR4050Sを想定しています。

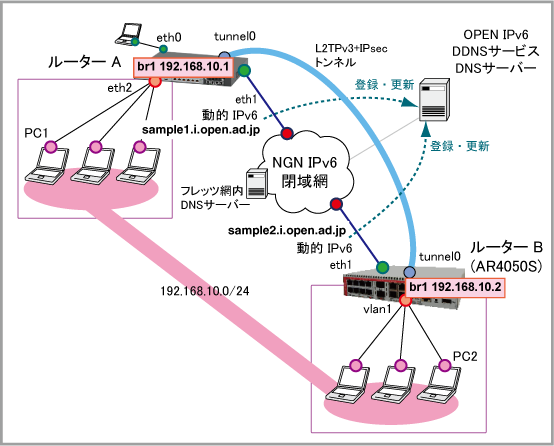

構成

	ルーターA （本社）（本製品）	ルーターB （支社）（AR4050S）
ルーターの基本設定
WAN側物理インターフェース	eth1	eth1
WAN側（eth1）IPv6アドレス	自動設定（SLAAC）	自動設定（SLAAC）
LAN側（br1）IPアドレス	192.168.10.1/24	192.168.10.2/24
IKEフェーズ1（ISAKMP）設定
IKEバージョン	IKEv2
ローカルID	sample1.i.open.ad.jp	sample2.i.open.ad.jp
リモートID	sample2.i.open.ad.jp	sample1.i.open.ad.jp
ダイナミックDNSサービス情報
更新専用URL*	http://ddnsapi-v6.open.ad.jp/api/renew/?ABCDEFGHIJKLMNOPQR	http://ddnsapi-v6.open.ad.jp/api/renew/?RQPONMLKJIHGFEDCBA
ホスト名（FQDN）	sample1.i.open.ad.jp	sample2.i.open.ad.jp
* ルーターが取得したIPv6アドレスを「OPEN IPv6 ダイナミック DNS for フレッツ・光ネクスト」サービスに登録したホスト名（FQDN）と関連付けるには、「専用更新URL」を使用します。 * ルーターが使用するホスト名（FQDN）や専用更新URLは、あらかじめ取得してあるものとします。

[事前共有鍵]

ルーターA・B間: secret

■ ダイナミックDNSサーバーへのIPv6アドレス登録（更新）までの流れ：

ルーターA、Bは、ダイナミックDNSサーバーのIPv6アドレス情報を知るため、DHCPv6で取得したDNSサーバー宛に名前解決を行います。
ダイナミックDNSクライアント機能により自身のIPv6アドレスをダイナミックDNSサーバーへ通知します。

■ IPsec通信開始までの流れ：

対向機器のLAN側IPアドレス宛ての通信が発生すると、ルーターのトンネルインターフェースに設定されている宛先FQDNアドレスの名前解決をするため、DHCPv6で取得したDNSサーバー宛に問い合わせを行います。
名前解決後、取得したIPv6アドレス情報でIPsecの接続を開始します。

■ 障害復旧時：

ルーターA、Bで通信断が発生すると、IPsec DPDが動作しタイムアウト後にSAを削除します。
ルーターA、BはダイナミックDNSクライアント機能により1分間隔で自身のIPv6アドレスをダイナミックDNSサーバーへ通知します。
ルーターのトンネルインターフェースに設定されている宛先FQDNアドレスの名前解決をするため、DHCPv6で取得したDNSサーバー宛に問い合わせを行います。
名前解決後、取得したIPv6アドレス情報でIPsecの接続を開始します。

AT-NFV-APLの事前設定

本設定例は、あらかじめ AT-NFV-APL側で以下のような設定を行っていることを前提としています。
使用するインターフェースの番号や数は適宜変更してかまいません。
事前設定の流れについては「AT-NFV-APL」/「準備」をご覧ください。

Note
10ポート構成（eth1～eth10）のAT-NFV-APL-GTXを想定した例になっていますので、6ポート（eth1～eth6）構成のAT-NFV-APL-GTをご使用の場合は、使用するポートを適宜読み替えてください。

管理IPアドレス

詳細は「AT-NFV-APL」/「ネットワーク基本設定」をご覧ください。

インターフェース	IPアドレス
br0	192.168.1.1/24

ブリッジ

詳細は「AT-NFV-APL」/「ネットワーク基本設定」をご覧ください。

ポート	所属VLAN	ネイティブVLAN
eth1～eth6	1	1
eth7～eth9	10	10
eth10	未所属

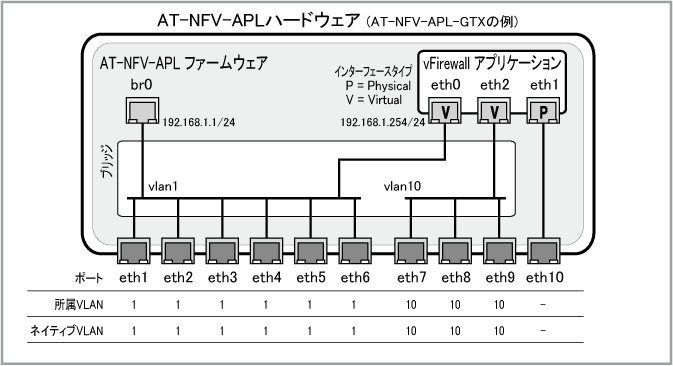

仮想インターフェース割り当て

vFirewallアプリケーションインスタンスの初期設定時には、下記のように仮想インターフェースを割り当てます。
詳細は「AT-NFV-APL」/「AW+ vFirewall」をご覧ください。

vFirewallのインターフェース名	インターフェースタイプ	外部ネットワーク VLAN ID	ホストインターフェース	IPv4アドレス
eth0	Virtual	1	-	192.168.1.254/24
eth1	Physical	-	eth10	未指定
eth2	Virtual	10	-	未指定

ルーターA（本製品）の設定

ダイナミックDNSクライアント機能を有効にします。これには、ddns enableコマンドを使います。
```
ddns enable
```
アップデートサーバーにIPv6アドレスの更新情報を通知するためのダイナミックDNS（DDNS）サービス固有設定を作成します。
これには、ddns-update-methodコマンドでDDNSアップデートメソッドモードに入り、update-url、update-interval、suppress-ipv4-updatesの各コマンドで具体的なパラメーターを設定します。
ダイナミックDNSクライアント機能の詳細は「IP付加機能」/「ダイナミックDNSクライアント」をご覧ください。

※クエリーパラメーターの開始を表す「?」をCLIから入力するには、Ctrl/V キーを入力してから ? を入力してください。単に ? を入力するとCLIヘルプが表示されてしまうためご注意ください。
```
ddns-update-method openddns
 update-url http://ddnsapi-v6.open.ad.jp/api/renew/?ABCDEFGHIJKLMNOPQR
 update-interval 1
 suppress-ipv4-updates
```
WANポートeth1でIPv6のステートレスアドレス自動設定（SLAAC）を有効にします。これにはipv6 enableコマンドを使います。
この設定により、ルーターから受信したRAのプレフィックス情報にもとづいてeth1のIPv6アドレスが自動設定されます。
また、DNSサーバーアドレスもDHCPv6サーバーから自動取得します。
IPv6インターフェースの詳細は「IPv6」/「IPv6インターフェース」をご覧ください。

さらにアップデートサーバーへのアドレス更新通知のためダイナミックDNSクライアント機能を有効にします。これには、ipv6 ddns-update-methodコマンドを使います。
```
interface eth1
 ipv6 enable
 ipv6 ddns-update-method openddns
```
ソフトウェアブリッジ「1」を作成します。これには、bridgeコマンドを使います。
ブリッジングの詳細は「ブリッジング」/「一般設定」をご覧ください。
```
bridge 1
```
ソフトウェアブリッジ「1」にeth2をブリッジポートとして追加します。これにはbridge-groupコマンドを使います。
```
interface eth2
 bridge-group 1
```
LAN側インターフェースbr1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface br1
 ip address 192.168.10.1/24
```
管理用インターフェースeth0のIPアドレスは、AT-NFV-APLの事前設定時に設定済みのため、次のコマンドを手で入力する必要はありません。
```
interface eth0
 ip address 192.168.1.254/24
```
IPv6パケット転送機能を有効化します。これにはipv6 forwardingコマンドを使います。
```
ipv6 forwarding
```
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

内部ネットワークを表すゾーン「private_ipv4」を作成します。
これには、zone、network、ip subnetの各コマンドを使います。
```
zone private_ipv4
 network manage
  ip subnet 192.168.1.0/24
 network lan
  ip subnet 192.168.10.0/24
```
外部ネットワークを表すゾーン「external_ipv6」を作成します。
前記コマンドに加え、ここではipv6 subnet、host、ipv6 addressの各コマンドも使います。
```
zone external_ipv6
 network wan
  ipv6 subnet ::/0 interface eth1
  host eth1
   ipv6 address dynamic interface eth1
```
ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
これには、application、protocol、dportの各コマンドを使います。
アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

DHCPv6パケットを表すカスタムアプリケーション「dhcpv6」を定義します。
```
application dhcpv6
 protocol udp
 dport 546 to 547
```
IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
```
application esp
 protocol 50
```
ICMPv6パケットを表すカスタムアプリケーション「icmpv6」を定義します。
```
application icmpv6
 protocol ipv6-icmp
```
ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
```
application isakmp
 protocol udp
 dport 500
```
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 本製品のWAN側インターフェースからのIPv6通信を許可します
・rule 20 - ISAKMPパケットを許可します
・rule 30 - IPsec（ESP）パケットを許可します
・rule 40 - L2TPパケットを許可します
・rule 50 - DHCPv6パケットを許可します
・rule 60 - ICMPv6パケットを許可します
・rule 100 - 内部から内部へのIPv4通信を許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
```
firewall
 rule 10 permit any from external_ipv6.wan.eth1 to external_ipv6
 rule 20 permit isakmp from external_ipv6 to external_ipv6.wan.eth1
 rule 30 permit esp from external_ipv6 to external_ipv6.wan.eth1
 rule 40 permit l2tp from external_ipv6 to external_ipv6.wan.eth1
 rule 50 permit dhcpv6 from external_ipv6 to external_ipv6.wan.eth1
 rule 60 permit icmpv6 from external_ipv6 to external_ipv6.wan.eth1
 rule 100 permit any from private_ipv4 to private_ipv4
 protect
```
対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
```
crypto isakmp key secret hostname sample2.i.open.ad.jp
```
L2TPv3トンネルインターフェースtunnel0を作成し、ソフトウェアブリッジ「1」にブリッジポートとして追加します。
トンネルインターフェースはinterfaceコマンドで作成し、以下の設定を行います。

・ソフトウェアブリッジへの追加（bridge-group）
・トンネルインターフェースのMTU（mtu）
・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
・トンネルインターフェースにおけるISAKMP 自装置ID（ローカルID）（tunnel local name）
・トンネルインターフェースにおけるISAKMP 対向装置ID（リモートID）（tunnel remote name）
・トンネルインターフェースのL2TPv3 自装置ID（tunnel local id）
・トンネルインターフェースのL2TPv3 対向装置ID（tunnel remote id）
・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
・トンネリング方式（tunnel mode l2tp v3）
・トンネルインターフェースから送信するデリバリーパケットのフラグメント化を許可（tunnel df）

トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、ブリッジングの詳細は「ブリッジング」/「一般設定」を、L2TPv3の詳細は「VPN」/「L2TPv3」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。
```
interface tunnel0
 bridge-group 1
 mtu 1500
 tunnel source eth1
 tunnel destination sample2.i.open.ad.jp
 tunnel local name sample1.i.open.ad.jp
 tunnel remote name sample2.i.open.ad.jp
 tunnel local id 1
 tunnel remote id 2
 tunnel protection ipsec
 tunnel mode l2tp v3 ipv6
 tunnel df clear
```
以上で設定は完了です。
```
end
```

ルーターB（AR4050S）の設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
```
no spanning-tree rstp enable
```
ダイナミックDNSクライアント機能を有効にします。これには、ddns enableコマンドを使います。
```
ddns enable
```
アップデートサーバーにIPv6アドレスの更新情報を通知するためのダイナミックDNS（DDNS）サービス固有設定を作成します。
これには、ddns-update-methodコマンドでDDNSアップデートメソッドモードに入り、update-url、update-interval、suppress-ipv4-updatesの各コマンドで具体的なパラメーターを設定します。
ダイナミックDNSクライアント機能の詳細は「IP付加機能」/「ダイナミックDNSクライアント」をご覧ください。

※クエリーパラメーターの開始を表す「?」をCLIから入力するには、Ctrl/V キーを入力してから ? を入力してください。単に ? を入力するとCLIヘルプが表示されてしまうためご注意ください。
```
ddns-update-method openddns
 update-url http://ddnsapi-v6.open.ad.jp/api/renew/?RQPONMLKJIHGFEDCBA
 update-interval 1
 suppress-ipv4-updates
```
WANポートeth1でIPv6のステートレスアドレス自動設定（SLAAC）を有効にします。これにはipv6 enableコマンドを使います。
この設定により、ルーターから受信したRAのプレフィックス情報にもとづいてeth1のIPv6アドレスが自動設定されます。
また、DNSサーバーアドレスもDHCPv6サーバーから自動取得します。
IPv6インターフェースの詳細は「IPv6」/「IPv6インターフェース」をご覧ください。

さらにアップデートサーバーへのアドレス更新通知のためダイナミックDNSクライアント機能を有効にします。これには、ipv6 ddns-update-methodコマンドを使います。
```
interface eth1
 ipv6 enable
 ipv6 ddns-update-method openddns
```
ソフトウェアブリッジ「1」を作成します。これには、bridgeコマンドを使います。
ブリッジングの詳細は「ブリッジング」/「一般設定」をご覧ください。
```
bridge 1
```
ソフトウェアブリッジ「1」にvlan1をブリッジポートとして追加します。これにはbridge-groupコマンドを使います。
```
interface vlan1
 bridge-group 1
```
LAN側インターフェースbr1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface br1
 ip address 192.168.10.2/24
```
IPv6パケット転送機能を有効化します。これにはipv6 forwardingコマンドを使います。
```
ipv6 forwarding
```
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

内部ネットワークを表すゾーン「private_ipv4」を作成します。
これには、zone、network、ip subnetの各コマンドを使います。
```
zone private_ipv4
 network lan
  ip subnet 192.168.10.0/24
```
外部ネットワークを表すゾーン「external_ipv6」を作成します。
前記コマンドに加え、ここではipv6 subnet、host、ipv6 addressの各コマンドも使います。
```
zone external_ipv6
 network wan
  ipv6 subnet ::/0 interface eth1
  host eth1
   ipv6 address dynamic interface eth1
```
ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
これには、application、protocol、dportの各コマンドを使います。
アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

DHCPv6パケットを表すカスタムアプリケーション「dhcpv6」を定義します。
```
application dhcpv6
 protocol udp
 dport 546 to 547
```
IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
```
application esp
 protocol 50
```
ICMPv6パケットを表すカスタムアプリケーション「icmpv6」を定義します。
```
application icmpv6
 protocol ipv6-icmp
```
ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
```
application isakmp
 protocol udp
 dport 500
```
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 本製品のWAN側インターフェースからのIPv6通信を許可します
・rule 20 - ISAKMPパケットを許可します
・rule 30 - IPsec（ESP）パケットを許可します
・rule 40 - L2TPパケットを許可します
・rule 50 - DHCPv6パケットを許可します
・rule 60 - ICMPv6パケットを許可します
・rule 100 - 内部から内部へのIPv4通信を許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
```
firewall
 rule 10 permit any from external_ipv6.wan.eth1 to external_ipv6
 rule 20 permit isakmp from external_ipv6 to external_ipv6.wan.eth1
 rule 30 permit esp from external_ipv6 to external_ipv6.wan.eth1
 rule 40 permit l2tp from external_ipv6 to external_ipv6.wan.eth1
 rule 50 permit dhcpv6 from external_ipv6 to external_ipv6.wan.eth1
 rule 60 permit icmpv6 from external_ipv6 to external_ipv6.wan.eth1
 rule 100 permit any from private_ipv4 to private_ipv4
 protect
```
対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
```
crypto isakmp key secret hostname sample1.i.open.ad.jp
```
L2TPv3トンネルインターフェースtunnel0を作成し、ソフトウェアブリッジ「1」にブリッジポートとして追加します。
トンネルインターフェースはinterfaceコマンドで作成し、以下の設定を行います。

・ソフトウェアブリッジへの追加（bridge-group）
・トンネルインターフェースのMTU（mtu）
・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
・トンネルインターフェースにおけるISAKMP 自装置ID（ローカルID）（tunnel local name）
・トンネルインターフェースにおけるISAKMP 対向装置ID（リモートID）（tunnel remote name）
・トンネルインターフェースのL2TPv3 自装置ID（tunnel local id）
・トンネルインターフェースのL2TPv3 対向装置ID（tunnel remote id）
・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
・トンネリング方式（tunnel mode l2tp v3）
・トンネルインターフェースから送信するデリバリーパケットのフラグメント化を許可（tunnel df）

トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、ブリッジングの詳細は「ブリッジング」/「一般設定」を、L2TPv3の詳細は「VPN」/「L2TPv3」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。
```
interface tunnel0
 bridge-group 1
 mtu 1500
 tunnel source eth1
 tunnel destination sample1.i.open.ad.jp
 tunnel local name sample2.i.open.ad.jp
 tunnel remote name sample1.i.open.ad.jp
 tunnel local id 2
 tunnel remote id 1
 tunnel protection ipsec
 tunnel mode l2tp v3 ipv6
 tunnel df clear
```
以上で設定は完了です。
```
end
```

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。

awplus(config)# log buffered level informational facility local5 ↓

■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。

awplus# show log | include Firewall ↓

ルーターA（本製品）のコンフィグ

!
ddns enable
!
ddns-update-method openddns
 update-url http://ddnsapi-v6.open.ad.jp/api/renew/?ABCDEFGHIJKLMNOPQR
 update-interval 1
 suppress-ipv4-updates
!
interface eth1
 ipv6 enable
 ipv6 ddns-update-method openddns
!
bridge 1
!
interface eth2
 bridge-group 1
!
interface br1
 ip address 192.168.10.1/24
!
interface eth0
 ip address 192.168.1.254/24
!
ipv6 forwarding
!
zone private_ipv4
 network manage
  ip subnet 192.168.1.0/24
 network lan
  ip subnet 192.168.10.0/24
!
zone external_ipv6
 network wan
  ipv6 subnet ::/0 interface eth1
  host eth1
   ipv6 address dynamic interface eth1
!
application dhcpv6
 protocol udp
 dport 546 to 547
!
application esp
 protocol 50
!
application icmpv6
 protocol ipv6-icmp
!
application isakmp
 protocol udp
 dport 500
!
firewall
 rule 10 permit any from external_ipv6.wan.eth1 to external_ipv6
 rule 20 permit isakmp from external_ipv6 to external_ipv6.wan.eth1
 rule 30 permit esp from external_ipv6 to external_ipv6.wan.eth1
 rule 40 permit l2tp from external_ipv6 to external_ipv6.wan.eth1
 rule 50 permit dhcpv6 from external_ipv6 to external_ipv6.wan.eth1
 rule 60 permit icmpv6 from external_ipv6 to external_ipv6.wan.eth1
 rule 100 permit any from private_ipv4 to private_ipv4
 protect
!
crypto isakmp key secret hostname sample2.i.open.ad.jp
!
interface tunnel0
 bridge-group 1
 mtu 1500
 tunnel source eth1
 tunnel destination sample2.i.open.ad.jp
 tunnel local name sample1.i.open.ad.jp
 tunnel remote name sample2.i.open.ad.jp
 tunnel local id 1
 tunnel remote id 2
 tunnel protection ipsec
 tunnel mode l2tp v3 ipv6
 tunnel df clear
!
end

ルーターB（AR4050S）のコンフィグ

!
no spanning-tree rstp enable
!
ddns enable
!
ddns-update-method openddns
 update-url http://ddnsapi-v6.open.ad.jp/api/renew/?RQPONMLKJIHGFEDCBA
 update-interval 1
 suppress-ipv4-updates
!
interface eth1
 ipv6 enable
 ipv6 ddns-update-method openddns
!
bridge 1
!
interface vlan1
 bridge-group 1
!
interface br1
 ip address 192.168.10.2/24
!
ipv6 forwarding
!
zone private_ipv4
 network lan
  ip subnet 192.168.10.0/24
!
zone external_ipv6
 network wan
  ipv6 subnet ::/0 interface eth1
  host eth1
   ipv6 address dynamic interface eth1
!
application dhcpv6
 protocol udp
 dport 546 to 547
!
application esp
 protocol 50
!
application icmpv6
 protocol ipv6-icmp
!
application isakmp
 protocol udp
 dport 500
!
firewall
 rule 10 permit any from external_ipv6.wan.eth1 to external_ipv6
 rule 20 permit isakmp from external_ipv6 to external_ipv6.wan.eth1
 rule 30 permit esp from external_ipv6 to external_ipv6.wan.eth1
 rule 40 permit l2tp from external_ipv6 to external_ipv6.wan.eth1
 rule 50 permit dhcpv6 from external_ipv6 to external_ipv6.wan.eth1
 rule 60 permit icmpv6 from external_ipv6 to external_ipv6.wan.eth1
 rule 100 permit any from private_ipv4 to private_ipv4
 protect
!
crypto isakmp key secret hostname sample1.i.open.ad.jp
!
interface tunnel0
 bridge-group 1
 mtu 1500
 tunnel source eth1
 tunnel destination sample1.i.open.ad.jp
 tunnel local name sample2.i.open.ad.jp
 tunnel remote name sample1.i.open.ad.jp
 tunnel local id 2
 tunnel remote id 1
 tunnel protection ipsec
 tunnel mode l2tp v3 ipv6
 tunnel df clear
!
end

PN: 613-002993 Rev.D
