3.1 Swim Manager のシステム設定

Swim Manager サーバの各種設定のうち、サーバ停止時にも可能な設定は、コントロールパネルから行います。

3.1.1 設定ダイアログの起動

コントロールパネルの「Swim Manager のシステム設定」アイコンをダブルクリックすると、次ページ以降に示すような設定ダイアログが開きます。Swim Manager の各種システム設定は、このダイアログで行います。

images/cp_sm.png

Note
以下のOSでは、「Swim Manager のシステム設定」がそれぞれ以下に示す場所に表示されます。

Note
設定ダイアログは、タスクバー右端のSwim Manager アイコン images/SwimManager.png を右クリックし、ポップアップメニューの「Swim Manager のシステム設定」を選択しても起動できます。

3.1.2 サーバ状態

「サーバ状態」タブでは、Swim Manager サーバ（および個別機能）の状態確認と、サーバ（および個別機能）の開始と停止が可能です。

Note
この画面ではサーバをサービスとして開始することはできません。（停止のみ可能です。）

images/sv_status_on.png

電球のマークは、サーバおよび各機能の状態（起動/停止）を示します。起動時には上図のような点灯表示、停止時には下図のような消灯表示になります。

images/sv_status_off.png

サーバおよび各機能の開始/停止は、電球の右側にあるボタンで行います。ボタンのラベルには、起動中は「停止」、停止中は「開始」と表示されます。

Note
ここのボタンでは、サーバをサービスとして開始することはできません。Swim Manager サーバ（サービス）を起動している場合は、ここではサーバ（サービス）の停止のみ行うことができます。なお、サーバ（サービス）が開始中の場合は電球が点灯表示されます。

Note
「コマンド受付機能」と「タスク管理機能」は状態確認のみ可能で、機能の開始と停止はできません。

Note
自動探索で発見されたノードの情報は、通常サーバのメモリ上に保存されます。この情報は、自動探索終了時に自動的にディスクに書き込まれますが、ノード情報を保護するためには、こまめに自動探索機能を停止するか、サーバの再起動（停止・開始）を行ってください。

Note
他のネットワーク管理ソフトがトラップポートを使用している場合は、電球のマークが消灯表示になり、トラップ受信ができません。Swim Manager でトラップ受信を行う場合は、トラップポートを使用している他のネットワーク管理ソフトを終了してから、サーバを再起動してください。

3.1.3 探索条件

「探索条件」タブでは、サブネットの自動探索機能に関する各種設定を行います。

Note
「探索条件」を変更するときは、自動探索機能を停止してください。

images/sv_discover.png

項目

内容

デフォルトに戻す

本タブの設定内容をデフォルト値に戻します。

PING 条件
  • ダイレクトブロードキャストアドレスを使用 − 探索開始時にダイレクトブロードキャストアドレス宛てにPINGパケット（ICMP echo request）を送信します。「個別のアドレスをシーケンシャルに使用」した場合よりも通信量が少なく処理も高速です。ただし、ダイレクトブロードキャストアドレス宛てのパケットはルータを通過できないことがあります。その場合は「シーケンシャル」を使ってください。詳しくはダイレクトブロードキャストアドレスをご参照ください。（デフォルト）
  • 個別のアドレスをシーケンシャルに使用 − 探索開始時に、指定されたサブネット内のIPアドレス1つ1つに対してPINGパケットを送信します。「ダイレクトブロードキャストアドレスを使用」する場合よりも通信量が多く、処理も遅くなりますが、ノード検出の確実性が増します。
  • PING間隔 − 「個別のアドレスをシーケンシャルに使用」する際、PINGパケットの送信間隔をミリ秒単位で指定します。PINGパケットの送信間隔が短いと動作が不安定になる機種がある場合にはこの値で調整します。デフォルトは50ミリ秒です。
  • PINGの代わりにシードファイルを使用 − 「シードファイル」に記載されているIPアドレスから探索を実行します。あらかじめ管理するノードが決まっているような場合に便利です。
  • シード生成 − hosts形式のファイルをもとにシードファイルを生成します。詳細はシードファイルをご覧ください。

探索時のリトライ
  • リトライ回数 − PINGまたはSNMPで情報を取得する際の通信失敗時の再試行回数を指定します。デフォルトは2回です。
  • タイムアウト値 − PINGまたはSNMPで情報を取得する際に、通信失敗とみなすまでの待機時間を指定します。デフォルトは1秒です。

TELNET 機能をチェック

IPノードの検出時に、ノード上でTELNET機能が動作しているかどうかを確認します。デフォルトではチェックされていません。

HTTP 機能をチェック

IPノードの検出時に、ノード上でHTTP（Webサーバ）機能が動作しているかどうかを確認します。デフォルトではチェックされていません。

SNMP プロトコルバージョンの決定方法

自動探索時に使用するSNMPのプロトコルバージョンを指定します。（デバイスのプロパティで変更可能）

  • v1 固定 − SNMPv1 で自動探索します。
  • v2c 固定 − SNMPv2c で自動探索します。
  • v3 固定 − SNMPv3 で自動探索します。
  • 自動判別 − プロトコルバージョンを自動判別します。SNMPv3、SNMPv2c、v1の順にアクセスし、応答があったプロトコルバージョンに設定されます。

プロトコルバージョンを固定した場合は、同一プロトコルバージョンではない機器がどの種別になるかは、機器およびその設定により異なります。SNMPで応答しなければ、IPノードになります。

3.1.3.1 ダイレクトブロードキャストアドレス

Swim Manager は、サブネットを自動探索するための方法として、デフォルトではダイレクトブロードキャストアドレス（ディレクティドブロードキャストアドレス）宛てのPINGパケットを使います。

この方法は、サブネット内の個別アドレスにPINGを送るよりもトラフィックが少なく探索にかかる時間も短いのですが、セキュリティ上の理由からルータなどでフィルタリングされることがあります。また、機器によってはダイレクトブロードキャストアドレス宛てのパケットに応答しないものもあります。その場合はサブネットを探索しても機器が検出されません。

このような場合は、「PING 条件」で「個別のアドレスをシーケンシャルに使用」を選択するか、ダイレクトブロードキャストアドレス宛てのパケットを通過させるようルータなどの設定を変更してください。

Note
「個別のアドレスをシーケンシャルに使用」すると、自動探索に時間がかかるようになります。

Note
ダイレクトブロードキャストアドレス宛てパケットを通過させるための設定方法については、各機器のマニュアルをご参照ください。

3.1.3.2 シードファイル

「探索条件」タブの「PING 条件」で「PINGの代わりにシードファイルを使用」を選択した場合は、PINGによるIPノード自動検出を行わずに、「シードファイル」に記載されているIPアドレスから探索を実行します。このオプションは、あらかじめ管理するノードが決まっているような場合に便利です。

シードファイルは、1行に1個のIPアドレスが記述されるテキストファイルです。シードファイルのパスは「（Swim Manager のインストールディレクトリ）\etc\seed.lst」になります。

シードファイルは手で作ることも可能ですが、通常は「探索条件」タブの「シード生成」ボタンを使って作成します。以下、シードファイルの作成手順について説明します。

  1. 次に示すようなhosts形式のファイルを用意します。

    # sample hosts file

    192.168.10.1 saba

    192.168.10.5 tara

    192.168.20.1 tai

    192.168.20.100

    192.168.30.2
  2. 「探索条件」タブの「シード生成」ボタンをクリックします。
  3. 次のようなダイアログが開くので、用意しておいたhostsファイルを指定し、「開く」をクリックしてください。

    images/sv_hosts.png

  4. シードファイルが生成されます。（Swim Manager のインストールディレクトリ\etc\seed.lst）

    images/sv_hostsgen.png

3.1.4 デバイスの表示に関する設定

「デバイスの表示に関する設定」タブでは、自動探索時に「ポート」として認識するインターフェイス種別の指定、および、表示名の選択に関する条件設定を行うことができます。

images/sv_deviceset.png

項目

内容

ポート

ツリーやメインビュー上に「ポート」として表示されるインターフェイスの種類（ifType）を指定します。自動探索で発見されたデバイスのインターフェイスのうち、ここで指定したifTypeを持つものだけがポートとして認識されます。

デフォルトでは、6（ethernet_csmacd）、7（iso88023_csmacd）、23（ppp）、117（gigabitEthernet）の4種類がポートとして認識されます。その他のインターフェイス、例えばフレームリレーやSLIPインターフェイスなども「ポート」として表示させたい場合は、ifTypeから該当するインターフェイス種別を選択し、「追加」をクリックしてください。

ifTypeに「その他」を選んで「追加」をクリックすると、「値の入力」ダイアログが表示され、任意番号を持つタイプを追加できます。

表示名

（変更可能）

自動探索で発見されたデバイスとポートの表示名（画面上に表示される名前）について設定します。

  • 可能であればデバイスの表示名に sysName を使用する：

チェックすると、対象ノードがSNMPに対応していた場合は表示名にsysNameの値を使用します。

  • ポートの表示名に ifName を使用する：

チェックすると、対象ポートの表示名としてifNameの値を使用します。

  • ポートの表示名に ifDescr を使用する：

チェックすると、対象ポートの表示名としてifDescrの値を使用します。

「ポートの表示名に ifName を使用する」と「ポートの表示名に ifDescr を使用する」の両方が選択されている場合は、ifNameが優先されます。ifName値が空、または取得できなかった場合にはifDescrが使用されます。

  • デバイスを完全修飾ドメイン名（FQDN）で表示する：

監視サブネットのプロパティにおいて、「探索条件」タブで「探索時にホスト名を調査」が指定されている場合の、デバイス名の表示を設定します。

このチェックを指定すると、自動探索で検出したデバイスの名前を完全修飾ドメイン名（FQDN）で表示します。チェックを指定しない場合は、ホスト名のみで表示します。

3.1.5 リトライ条件

「リトライ条件」タブでは、探索時以外の通信動作に影響するリトライ回数およびタイムアウト値を指定します。

images/sv_retries.png

項目

内容

タイムアウト値とリトライ回数の設定

周期監視時のPING（IPv4）、周期監視時のSNMP、周期監視時のPING6（IPv6）、SNMPの取得・設定に関して、タイムアウト値とリトライ回数を設定します。

  • タイムアウト値 − PING/SNMPで情報を取得 / 設定する際に、通信失敗とみなすまでの待機時間を指定します。
  • リトライ回数 − PING/SNMPで情報を取得 / 設定する際の通信失敗時の再試行回数を指定します。

しきい値

周期監視時のPING応答時間にしきい値を設定し、監視する場合に指定します。ここで指定した値を超えたときに警告ログが出力されます。0を指定すると、監視は行われません。

デフォルトに戻す

本タブの設定内容をデフォルト値に戻します。

3.1.6 ログ / アクションコマンド条件

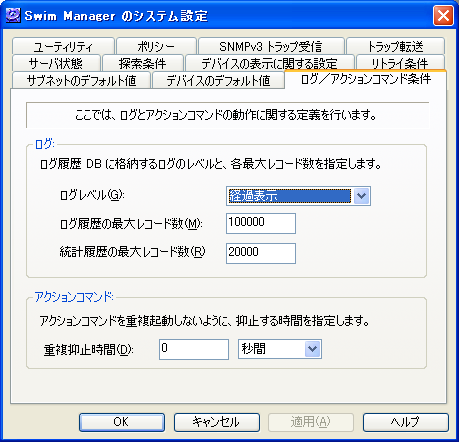

「ログ / アクションコマンド条件」タブでは、ログとアクションコマンドの動作に関する設定を行います。

images/sv_logact.png

項目

内容

ログレベル

ログ履歴DBに記録するログのレベルを指定します。ログレベルには、以下の3種類があります（デフォルトは「経過表示」レベル）。この値はビューワに表示されるログレベルにも影響します。

  • 「デバッグ」レベル − すべてのレベルのログが履歴DBに記録されます。通常、デバッグレベルは使用しません。
  • 「経過表示」レベル − ログ履歴DBには、ユーザレベルと経過表示レベルのログが記録されます（デフォルト）。
  • 「ユーザ」レベル − ユーザレベルのログだけが履歴DBに記録されます。ユーザレベルを選択した場合は、ビューワのステータスバーにはログが表示されなくなります。

ログ履歴の最大レコード数

ログ履歴の最大レコード数を指定します。

統計履歴の最大レコード数

統計履歴の最大レコード数を指定します。

重複抑止時間

短時間に多数のイベントが発生すると、アクションコマンドが立て続けに起動され、システムに大きな負荷をかける可能性があります。例えば、トラップ受信時にメールで通知するような設定をしていると、サブネット内の全デバイスから一度にトラップが送られてきたような場合に、数百個のメールが短い時間（数分）のうちに送信されることになります。このような状態を避けるため、あるイベントの発生後、一定の時間が経過するまでは他のイベントに対するアクションを起動しないよう設定できます。

抑止時間を左のテキストフィールドに入力し、時間の単位を右のリストボックスから選択してください。デフォルトは10分です。0を設定すると、重複抑止は機能しません。

3.1.7 ユーティリティ

「ユーティリティ」タブでは、付属ユーティリティの起動と、Swim Manager サーバが使用するデータディレクトリの整理を行います。

Note
「ユーティリティ」タブのメニューは、Swim Manager サーバの動作中は使用できません。「サーバ状態」タブでサーバを停止させてからご使用ください。ただし「ログ変換情報設定ユーティリティ」、「Pingコマンドメニュー定義ユーティリティ」、「カスタムツールメニューユーティリティ」はSwim Manager サーバ起動中でも使用できます。

images/sv_utilities.png

項目

内容

MIBコンパイラユーティリティの起動

MIBファイルを内部形式に変換する「MIBコンパイラ」ユーティリティを起動します。コンパイルしたMIBは、Swim Manager の内蔵MIBブラウザで参照可能となります。

アイコン管理ユーティリティの起動

「アイコン管理」ユーティリティを起動します。同ユーティリティでは、ビューワやマップ上に表示される機器アイコンの変更を行うことができます。

レポートディレクトリの整理

レポートディレクトリ（Swim Manager インストールディレクトリ下のreportsディレクトリ）内のファイルをすべて削除します。レポートディレクトリには、MIB Walkで収集されたデータファイルが保存されます。

マップディレクトリの整理

マップディレクトリ（Swim Manager インストールディレクトリ下のmapsディレクトリ）内のファイルをすべて削除します（Default.smmを除く）。同ディレクトリには、SwimMapが使用するマップファイル（.smm）が置かれます。

イベントフィルタ整理ユーティリティの起動

「イベントフィルタ整理ユーティリティ」を起動します。無効なイベントフィルターを削除できます。

ログ変換情報設定ユーティリティの起動

「ログ変換情報設定ユーティリティ」を起動します。ログ変換情報を設定できます。

Pingコマンドメニュー定義ユーティリティの起動

「Pingコマンドメニュー定義ユーティリティ」を起動します。ビューワ・マップで表示させる「Pingコマンド」メニューを設定できます。

カスタムツールメニュー定義ユーティリティの起動

「カスタムツール定義ユーティリティ」を起動します。

3.1.8 ポリシー

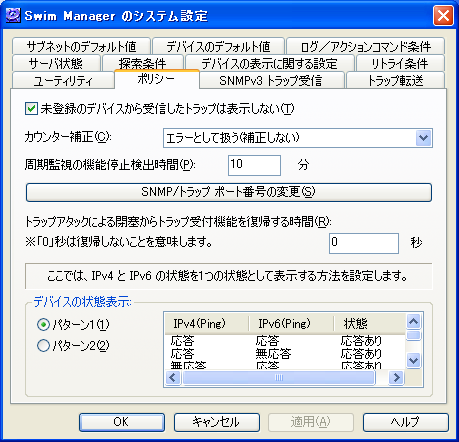

「ポリシー」タブでは、ネットワーク監視に関するポリシーを指定します。

images/sv_policies.png

項目

内容

未登録のデバイスから受信したトラップは表示しない

このチェックを指定すると、サーバが管理するノード(登録されたデバイス)以外のノードからトラップを受信した場合、それを破棄し、ログに記録されないようにします。

カウンター補正

監視しているカウンターの値が前回の値より小さくなった場合の処理方法を指定します。

  • エラーとして扱う(補正しない) − 相対値、秒間値の場合、空文字を表示/出力します。また、しきい値チェックは行われません。
  • 補正する − 相対値、秒間値の場合、カウンターがオーバーフローしたものとして補正します。例えば、32ビットカウンターで、4294967295から2にカウントアップされた場合、相対値を 3 とします。

Note
メインビューでは、ここでの設定にかかわらず補正は行われません。

周期監視の機能停止検出時間

障害により設定した時間以上、周期監視が機能していない場合「致命的エラー」としてログに記録します。（手動で周期監視機能を停止した場合は、エラーにはなりません。）0を指定すると、検出は行われません。

SNMP / トラップポート番号の変更

SNMP、およびSNMP トラップのポート番号を変更する場合にクリックします。

images/sv_snmpport.png
  • SNMP ポート番号 − SNMP Get/Setに使用するポート番号を指定します。(設定範囲 : 0-65535)
  • SNMP トラップポート番号 − トラップ受信するポート番号を指定します。(設定範囲 : 0-65535)

Note
設定値はサーバ再起動後に有効となります。

Note
「SNMP ポート番号」は、ビューワ/マップでの指定が優先されます。

Note
“0”に設定した場合は、システムのデフォルト値が使用されます。 通常は、SNMP ポート番号：161、SNMP トラップポート番号：162となります。

トラップアタックによる閉塞からトラップ受付機能を復帰する時間

トラップアタックを受けたとき、トラップ受付機能を閉塞しますが、そのあと、トラップ受付機能を自動的に復帰するまでの時間を秒単位で指定します。0を指定すると、トラップ受付機能閉塞後、復帰しません。デフォルトは0です。

Note
Swim Manager は、60秒間に200個のトラップを受信すると、トラップアタックであると判断し、トラップ受付機能を閉塞します。（「メッセージ」参照）

デバイスの状態表示

デバイスの応答に対する状態表示の方法を選択します。

  • パターン1 − IPv4、IPv6のどちらかのPINGに応答した場合「応答あり」と表示します。
  • パターン2 − IPv4、IPv6の両方のPINGに応答した場合のみ「応答あり」と表示します。

3.1.9 サブネットのデフォルト値

「サブネットのデフォルト値」タブでは、サブネットを作成する際のデフォルト値を指定します。

images/sv_subnet_def.png

項目

内容

SNMP パラメータ名

読み出し用 / 書き込み用パラメータ名のデフォルト値です。

自動探索周期

デフォルトの自動探索周期を設定します。0を指定すると、自動探索は行われません。

Note
長い周期を指定した場合、設定した周期とのずれ（誤差）が生じる場合があります。

管理対象種別

デフォルトの管理対象種別（監視対象としてツリーに追加するデバイスの種類）を指定します。

探索時にホスト名を調査

自動探索でデバイスを発見したときに、デバイスのホスト名をDNSに問い合わせるかどうかを指定します。

トラップ時に自動探索開始

トラップを受け取ったときに自動探索を開始するかどうかを指定します。

Note
このオプションを指定した場合、トラップを受け取ったあと、最長で10分以内に、該当するサブネットの自動探索を開始します。（自動探索機能が起動されていることが条件です。）

3.1.10 デバイスのデフォルト値

「デバイスのデフォルト値」タブでは、Swim Manager が自動的にデバイスを作成する際に使用するデフォルト値の設定を行います。

images/sv_defaults.png

項目

内容

デフォルトに戻す

本タブの設定内容をデフォルト値に戻します。

監視周期

デバイスの監視周期を指定します。単位は、秒、分、時間、日、週から選択できます。Swim Manager は、ここで指定した間隔でデバイスに対するポーリング（状態確認）を行います。デフォルトは30分です。0を設定すると、ポーリングは行われません。

Note
長い周期を指定した場合、設定した周期とのずれ（誤差）が生じる場合があります。

無応答時の削除時間

ここで指定した時間が経過してもデバイスがポーリングに応答しなかった場合、Swim Manager はデバイスがネットワーク上に存在しないとみなしてツリー上から削除します。デフォルトは1週間です。


Note
「0」を指定した場合は削除されません。

SNMP パラメータ名

SNMP Get/Setのパラメータ名を指定します。

読み出し用

SNMPでデバイスから情報を取得するときに使うGetパラメータ名を指定します。Getパラメータ名を変更するには、「変更」ボタンをクリックし、SNMP パラメータダイアログを表示します。

書き込み用

SNMPでデバイスに情報を書き込むときに使うSetパラメータ名を指定します。Setパラメータ名を変更するには、「変更」ボタンをクリックし、SNMP パラメータダイアログを表示します。

ポートも監視する

対象デバイスが中継ノード（ルータやスイッチ）の場合、ポーリング（周期監視）の際に、そのデバイスのポートに対してもポーリングを行います。このチェックボックスはデフォルトでチェックされています。

3.1.11 SNMPv3トラップ受信

「SNMPv3トラップ受信」タブでは、Swim Manager が受信するSNMPv3トラップのパラメータを定義します。

images/sv_v3traprecv.png

項目

内容

パラメータの一覧

SNMPv3トラップを受信する際のパラメータ一覧が表示されます。

追加・編集

パラメータの追加・編集を行います。SNMP パラメータダイアログが表示されます。

削除

「パラメータの一覧」で選択されたパラメータを削除します。

Note
設定を有効にするためには、「トラップ受付機能」を再起動する必要があります。

3.1.12 トラップ転送

「トラップ転送」タブでは、Swim Manager が転送するトラップのパラメータを定義します。

images/sv_trapfwd.png

項目

内容

パラメータの一覧

トラップ転送用のパラメータ 一覧が表示されます。

追加・編集

パラメータの追加・編集を行います。トラップ転送パラメータの編集ダイアログが表示されます。

削除

「パラメータの一覧」で選択されたパラメータを削除します。

3.1.12.1 トラップ転送パラメータの編集

「トラップ転送パラメータの編集」ダイアログでは、トラップ転送パラメータを編集します。

images/sv_trapfwdp.png

項目

内容

SNMP パラメータ

定義されているSNMP パラメータの名前を指定します。

変更

SNMP パラメータの変更を行います。SNMP パラメータダイアログが表示されます。

IP アドレス

転送先IPアドレス（IPv4）を指定します。

ポート番号

転送先のポート番号を指定します。（0を指定した場合はデフォルトのポート番号に転送します。）

SNMP バージョン

転送する際のSNMP プロトコルのバージョンを指定します。v1、v2c、v3のうちいずれかを選択します。

Note
設定を有効にするためには、「トラップ転送機能」を再起動する必要があります。
