設定例集#19: 広域Ethernet環境における契約帯域でのトラフィックシェーピング

構成
ルーターAの設定
ルーターBの設定
設定の保存
ルーターAのコンフィグ
ルーターBのコンフィグ

設定例集#19： [ 設定例集目次 ] ページ内目次

QoS機能を使用して、広域Ethernetで接続された2つの拠点間でトラフィックの制御を行う設定例です。
この例では、本製品を本社側（ルーターA）と支社側（ルーターB）に設置するネットワーク構成を例に解説します。

構成
設定例集#19： [ 設定例集目次 ] ページ内目次


ルーターA（センター側）
ルーターB（拠点側）
WAN側物理インターフェース eth1 eth1
WAN側（eth1）IPアドレス 172.16.0.1/24 172.16.0.2/24
LAN側（eth2）IPアドレス 192.168.10.1/24 192.168.20.1/24

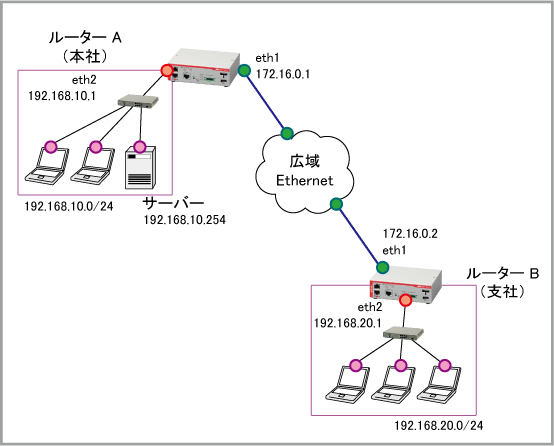

想定する環境は次のとおりです。

この環境において次のトラフィック制御を行います。

ルーターAの設定
設定例集#19： [ 設定例集目次 ] ページ内目次
  1. WANポートeth1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。

    interface eth1
 ip address 172.16.0.1/24

  2. LAN側インターフェースeth2にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。

    interface eth2
 ip address 192.168.10.1/24

  3. 経路制御プロトコルRIPの設定を行います。
    これには、router rip、network、passive-interfaceの各コマンドを使います。
    RIPの詳細は「IPルーティング」/「経路制御（RIP）」をご覧ください。

    router rip
 network 172.16.0.0/24
 network 192.168.10.0/24
 passive-interface eth2

  4. QoSのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    ここでは、本社側ネットワークを表す「lan.center」、本社サーバーを表す「lan.center.server」、支社側ネットワークを表す「lan.base」という3つのエンティティーを定義します。
    これには、zone、network、ip subnet、host、ip addressの各コマンドを使います。

    zone lan
 network base
  ip subnet 192.168.20.0/24 interface eth1
 network center
  ip subnet 172.16.0.0/24 interface eth1
  ip subnet 192.168.10.0/24 interface eth2
  host server
   ip address 192.168.10.254

  5. QoSの設定を行います。
    これにはtraffic-control、policy、class(htb)、rule、interfaceコマンド、traffic-control enableの各コマンドを使います。

    ・policy policy_1 htb - ルール10, 20にマッチするトラフィックに適用するQoSポリシーを設定します。
    ・rule 10 - 本社サーバーから支社側への通信に対し1Mbpsの帯域を確保し、帯域上限を10Mbps、優先度を1（下から2番目）に設定
    ・rule 20 - 本社サーバーを除く本社側から支社側への通信に対し、帯域上限を10Mbpsに設定、優先度を3（下から4番目）に設定
    ・interface eth1 - WANポート（eth1）の帯域を10Mbpsに設定（仮想帯域）

    QoSの詳細は「トラフィック制御」/「Quality of Service」をご覧ください。

    traffic-control
 policy policy_1 htb
  class class_10 cir 1mbit pir 10mbit preference 1
  class class_20 cir 1kbit pir 10mbit preference 3
 rule 10 from lan.center.server to lan.base policy policy_1.class_10
 rule 20 from lan.center to lan.base policy policy_1.class_20
 interface eth1 virtual-bandwidth 10mbit
 traffic-control enable

  6. 以上で設定は完了です。

    end


ルーターBの設定
設定例集#19： [ 設定例集目次 ] ページ内目次
  1. WANポートeth1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。

    interface eth1
 ip address 172.16.0.2/24

  2. LAN側インターフェースeth2にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。

    interface eth2
 ip address 192.168.20.1/24

  3. 経路制御プロトコルRIPの設定を行います。
    これには、router rip、network、passive-interfaceの各コマンドを使います。
    RIPの詳細は「IPルーティング」/「経路制御（RIP）」をご覧ください。

    router rip
 network 172.16.0.0/24
 network 192.168.20.0/24
 passive-interface eth2

  4. QoSのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    ここでは、本社側ネットワークを表す「lan.center」、本社サーバーを表す「lan.center.server」、支社側ネットワークを表す「lan.base」という3つのエンティティーを定義します。
    これには、zone、network、ip subnet、host、ip addressの各コマンドを使います。

    zone lan
 network base
  ip subnet 192.168.20.0/24 interface eth2
 network center
  ip subnet 172.16.0.0/24 interface eth1
  ip subnet 192.168.10.0/24 interface eth1
  host server
   ip address 192.168.10.254

  5. QoSの設定を行います。
    これにはtraffic-control、policy、class(htb)、rule、interfaceコマンド、traffic-control enableの各コマンドを使います。

    ・policy policy_1 htb - ルール10, 20にマッチするトラフィックに適用するQoSポリシーを設定します。
    ・rule 10 - 支社側から本社サーバーへの通信に対し1Mbpsの帯域を確保し、帯域上限を10Mbps、優先度を1（下から2番目）に設定
    ・rule 20 - 支社側から本社サーバーを除く本社側への通信に対し、帯域上限を10Mbps、優先度を3（下から4番目）に設定
    ・interface eth1 - WANポート（eth1）の帯域を10Mbpsに設定（仮想帯域）

    QoSの詳細は「トラフィック制御」/「Quality of Service」をご覧ください。

    traffic-control
 policy policy_1 htb
  class class_10 cir 1mbit pir 10mbit preference 1
  class class_20 cir 1kbit pir 10mbit preference 3
 rule 10 from lan.base to lan.center.server policy policy_1.class_10
 rule 20 from lan.base to lan.center policy policy_1.class_20
 interface eth1 virtual-bandwidth 10mbit
 traffic-control enable

  6. 以上で設定は完了です。

    end


設定の保存
設定例集#19： [ 設定例集目次 ] ページ内目次
■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]


また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]


その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ルーターAのコンフィグ
設定例集#19： [ 設定例集目次 ] ページ内目次

!
interface eth1
 ip address 172.16.0.1/24
!
interface eth2
 ip address 192.168.10.1/24
!
router rip
 network 172.16.0.0/24
 network 192.168.10.0/24
 passive-interface eth2
!
zone lan
 network base
  ip subnet 192.168.20.0/24 interface eth1
 network center
  ip subnet 172.16.0.0/24 interface eth1
  ip subnet 192.168.10.0/24 interface eth2
  host server
   ip address 192.168.10.254
!
traffic-control
 policy policy_1 htb
  class class_10 cir 1mbit pir 10mbit preference 1
  class class_20 cir 1kbit pir 10mbit preference 3
 rule 10 from lan.center.server to lan.base policy policy_1.class_10
 rule 20 from lan.center to lan.base policy policy_1.class_20
 interface eth1 virtual-bandwidth 10mbit
 traffic-control enable
!
end


ルーターBのコンフィグ
設定例集#19： [ 設定例集目次 ] ページ内目次

!
interface eth1
 ip address 172.16.0.2/24
!
interface eth2
 ip address 192.168.20.1/24
!
router rip
 network 172.16.0.0/24
 network 192.168.20.0/24
 passive-interface eth2
!
zone lan
 network base
  ip subnet 192.168.20.0/24 interface eth2
 network center
  ip subnet 172.16.0.0/24 interface eth1
  ip subnet 192.168.10.0/24 interface eth1
  host server
   ip address 192.168.10.254
!
traffic-control
 policy policy_1 htb
  class class_10 cir 1mbit pir 10mbit preference 1
  class class_20 cir 1kbit pir 10mbit preference 3
 rule 10 from lan.base to lan.center.server policy policy_1.class_10
 rule 20 from lan.base to lan.center policy policy_1.class_20
 interface eth1 virtual-bandwidth 10mbit
 traffic-control enable
!
end
