設定例集#43: AW+ルーターを使用したAMF基本構成


構成
ルーターAの設定
ルーターBの設定
ルーターCの設定
設定の保存
ファイアウォールログについて
ルーターAのコンフィグ
ルーターBのコンフィグ
ルーターCのコンフィグ



本製品はAMFに対応しています。
ここでは、本製品をAMFメンバーとして動作させ、インターネット経由で同一のAMFネットワークを構築します。
なお本例では、ルーターの基本機能とAMFのみを使用しています。

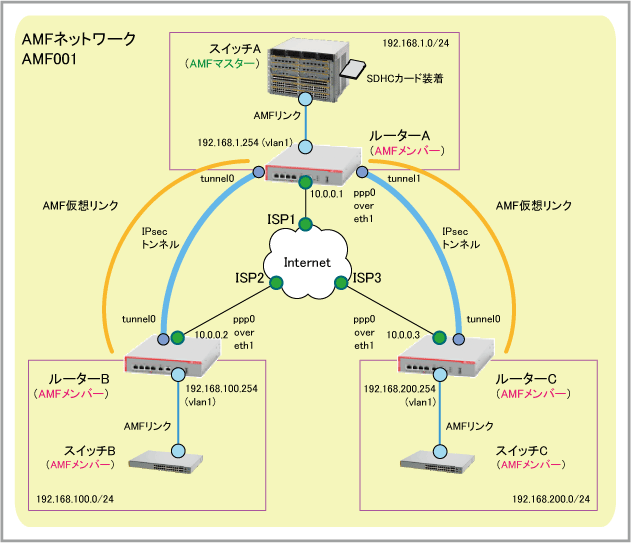

構成

AMF関連設定
AMFネットワーク名 AMF001
AMFマスター スイッチA
AMFバックアップ用外部メディア SDHCカード
AMF仮想リンク1 172.16.0.1(ルーターA:AMFメンバー) - 172.16.0.2(ルーターB:AMFメンバー)
AMF仮想リンク2 172.16.0.5(ルーターA:AMFメンバー) - 172.16.0.6(ルーターC:AMFメンバー)
ISPから提供された情報

ルーターA
ルーターB
ルーターC
ISP接続用ユーザー名 user@isp1 user@isp2 user@isp3
ISP接続用パスワード isppasswd1 isppasswd2 isppasswd3
PPPoEサービス名 指定なし 指定なし 指定なし
WAN側IPアドレス 10.0.0.1/32 10.0.0.2/32 10.0.0.3/32
ルーターの基本設定
WAN側物理インターフェース eth1 eth1 eth1
WAN側(ppp0)IPアドレス 10.0.0.1/32 10.0.0.2/32 10.0.0.3/32
LAN側(vlan1)IPアドレス 192.168.1.254/24 192.168.100.254/24 192.168.200.254/24
トンネル(tunnel0)IPアドレス 172.16.0.1/30 172.16.0.2/30 172.16.0.6/30
トンネル(tunnel1)IPアドレス 172.16.0.5/30

[事前共有鍵]

ルーターAの設定

  1. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  2. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     keepalive
     ppp username user@isp1
     ppp password isppasswd1
     ip address 10.0.0.1/32
     ip tcp adjust-mss pmtu

  3. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
     ip address 192.168.1.254/24

  4. AMFの各種設定を行います。

    ・AMFネットワーク名の設定(atmf network-name
    ・AMF仮想リンクの設定(atmf virtual-link

    AMFの詳細は、「アライドテレシスマネージメントフレームワーク(AMF)」の「概要」「導入」「運用」「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
    atmf virtual-link id 1 ip 172.16.0.1 remote-id 1 remote-ip 172.16.0.2
    atmf virtual-link id 2 ip 172.16.0.5 remote-id 2 remote-ip 172.16.0.6

  5. AMF対応スイッチと接続するLANポートにAMFリンクの設定をします(switchport atmf-link)。
    interface port1.0.1
     switchport atmf-link

  6. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone private
     network lan
      ip subnet 192.168.1.0/24
      ip subnet 192.168.100.0/24
      ip subnet 192.168.200.0/24
     network tunnel
      ip subnet 172.16.0.0/30 interface tunnel0
      ip subnet 172.16.0.4/30 interface tunnel1

  7. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address 10.0.0.1

  8. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocoldportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
     protocol 50

  9. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
     protocol udp
     dport 500

  10. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部ネットワーク間の通信を許可します
    ・rule 20 - 内部ネットワークから外部への通信を許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50, 60 - IPsec(ESP)パケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit isakmp from public.wan.ppp0 to public.wan
     rule 40 permit isakmp from public.wan to public.wan.ppp0
     rule 50 permit esp from public.wan.ppp0 to public.wan
     rule 60 permit esp from public.wan to public.wan.ppp0
     protect

  11. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     enable

  12. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret-1 address 10.0.0.2
    crypto isakmp key secret-2 address 10.0.0.3

  13. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU(mtu
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネルインターフェースに対するIPsec保護の適用(tunnel protection ipsec
    ・トンネリング方式(tunnel mode ipsec
    ・トンネルインターフェースのIPアドレス(ip address
    ・トンネルインターフェースにおけるMSS書き換え設定(ip tcp adjust-mss
    interface tunnel0
     mtu 1300
     tunnel source 10.0.0.1
     tunnel destination 10.0.0.2
     tunnel protection ipsec
     tunnel mode ipsec ipv4
     ip address 172.16.0.1/30
     ip tcp adjust-mss 1260

  14. 同様に、IPsecトンネルインターフェースtunnel1を作成します。
    interface tunnel1
     mtu 1300
     tunnel source 10.0.0.1
     tunnel destination 10.0.0.3
     tunnel protection ipsec
     tunnel mode ipsec ipv4
     ip address 172.16.0.5/30
     ip tcp adjust-mss 1260

  15. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・リモート側の内部ネットワーク(192.168.100.0/24、192.168.200.0/24)へはIPsecトンネル tunnel0、tunnel1 経由。ただし、tunnel0、tunnel1 が有効になるまでは、これらの経路を使用できないように設定
    ・その他(0.0.0.0/0)は ppp0 経由(デフォルト経路)

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
    ip route 192.168.100.0/24 tunnel0
    ip route 192.168.100.0/24 Null 254
    ip route 192.168.200.0/24 tunnel1
    ip route 192.168.200.0/24 Null 254

  16. 以上で設定は完了です。
    end


ルーターBの設定

  1. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  2. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     keepalive
     ppp username user@isp2
     ppp password isppasswd2
     ip address 10.0.0.2/32
     ip tcp adjust-mss pmtu

  3. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
     ip address 192.168.100.254/24

  4. AMFの各種設定を行います。

    ・AMFネットワーク名の設定(atmf network-name
    ・AMF仮想リンクの設定(atmf virtual-link

    AMFの詳細は、「アライドテレシスマネージメントフレームワーク(AMF)」の「概要」「導入」「運用」「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
    atmf virtual-link id 1 ip 172.16.0.2 remote-id 1 remote-ip 172.16.0.1

  5. AMF対応スイッチと接続するLANポートにAMFリンクの設定をします(switchport atmf-link)。
    interface port1.0.1
     switchport atmf-link

  6. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone private
     network lan
      ip subnet 192.168.1.0/24
      ip subnet 192.168.100.0/24
     network tunnel
      ip subnet 172.16.0.0/30 interface tunnel0

  7. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address 10.0.0.2

  8. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocoldportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
     protocol 50

  9. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
     protocol udp
     dport 500

  10. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部ネットワーク間の通信を許可します
    ・rule 20 - 内部ネットワークから外部への通信を許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50, 60 - IPsec(ESP)パケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit isakmp from public.wan.ppp0 to public.wan
     rule 40 permit isakmp from public.wan to public.wan.ppp0
     rule 50 permit esp from public.wan.ppp0 to public.wan
     rule 60 permit esp from public.wan to public.wan.ppp0
     protect

  11. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     enable

  12. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret-1 address 10.0.0.1

  13. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU(mtu
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネルインターフェースに対するIPsec保護の適用(tunnel protection ipsec
    ・トンネリング方式(tunnel mode ipsec
    ・トンネルインターフェースのIPアドレス(ip address
    ・トンネルインターフェースにおけるMSS書き換え設定(ip tcp adjust-mss
    interface tunnel0
     mtu 1300
     tunnel source 10.0.0.2
     tunnel destination 10.0.0.1
     tunnel protection ipsec
     tunnel mode ipsec ipv4
     ip address 172.16.0.2/30
     ip tcp adjust-mss 1260

  14. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・リモート側の内部ネットワーク(192.168.1.0/24)へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、これらの経路を使用できないように設定
    ・その他(0.0.0.0/0)は ppp0 経由(デフォルト経路)

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
    ip route 192.168.1.0/24 tunnel0
    ip route 192.168.1.0/24 Null 254

  15. 以上で設定は完了です。
    end


ルーターCの設定

  1. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
     encapsulation ppp 0

  2. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
     keepalive
     ppp username user@isp3
     ppp password isppasswd3
     ip address 10.0.0.3/32
     ip tcp adjust-mss pmtu

  3. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
     ip address 192.168.200.254/24

  4. AMFの各種設定を行います。

    ・AMFネットワーク名の設定(atmf network-name
    ・AMF仮想リンクの設定(atmf virtual-link

    AMFの詳細は、「アライドテレシスマネージメントフレームワーク(AMF)」の「概要」「導入」「運用」「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
    atmf virtual-link id 2 ip 172.16.0.6 remote-id 2 remote-ip 172.16.0.5

  5. AMF対応スイッチと接続するLANポートにAMFリンクの設定をします(switchport atmf-link)。
    interface port1.0.1
     switchport atmf-link

  6. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。
    zone private
     network lan
      ip subnet 192.168.1.0/24
      ip subnet 192.168.200.0/24
     network tunnel
      ip subnet 172.16.0.4/30 interface tunnel0

  7. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。
    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address 10.0.0.3

  8. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocoldportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
     protocol 50

  9. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
     protocol udp
     dport 500

  10. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部ネットワーク間の通信を許可します
    ・rule 20 - 内部ネットワークから外部への通信を許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50, 60 - IPsec(ESP)パケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit isakmp from public.wan.ppp0 to public.wan
     rule 40 permit isakmp from public.wan to public.wan.ppp0
     rule 50 permit esp from public.wan.ppp0 to public.wan
     rule 60 permit esp from public.wan to public.wan.ppp0
     protect

  11. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
     rule 10 masq any from private to public
     enable

  12. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret-2 address 10.0.0.1

  13. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU(mtu
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネルインターフェースに対するIPsec保護の適用(tunnel protection ipsec
    ・トンネリング方式(tunnel mode ipsec
    ・トンネルインターフェースのIPアドレス(ip address
    ・トンネルインターフェースにおけるMSS書き換え設定(ip tcp adjust-mss
    interface tunnel0
     mtu 1300
     tunnel source 10.0.0.3
     tunnel destination 10.0.0.1
     tunnel protection ipsec
     tunnel mode ipsec ipv4
     ip address 172.16.0.6/30
     ip tcp adjust-mss 1260

  14. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・リモート側の内部ネットワーク(192.168.1.0/24)へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、これらの経路を使用できないように設定
    ・その他(0.0.0.0/0)は ppp0 経由(デフォルト経路)

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
    ip route 192.168.1.0/24 tunnel0
    ip route 192.168.1.0/24 Null 254

  15. 以上で設定は完了です。
    end


設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド(log(filter))を実行します。
awplus(config)# log buffered level informational facility kern msgtext Firewall

■ 記録されたログを見るには、次のコマンド(show log)を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターAのコンフィグ

!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ppp username user@isp1
 ppp password isppasswd1
 ip address 10.0.0.1/32
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.1.254/24
!
atmf network-name AMF001
atmf virtual-link id 1 ip 172.16.0.1 remote-id 1 remote-ip 172.16.0.2
atmf virtual-link id 2 ip 172.16.0.5 remote-id 2 remote-ip 172.16.0.6
!
interface port1.0.1
 switchport atmf-link
!
zone private
 network lan
  ip subnet 192.168.1.0/24
  ip subnet 192.168.100.0/24
  ip subnet 192.168.200.0/24
 network tunnel
  ip subnet 172.16.0.0/30 interface tunnel0
  ip subnet 172.16.0.4/30 interface tunnel1
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.1
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret-1 address 10.0.0.2
crypto isakmp key secret-2 address 10.0.0.3
!
interface tunnel0
 mtu 1300
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.1/30
 ip tcp adjust-mss 1260
!
interface tunnel1
 mtu 1300
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.3
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.5/30
 ip tcp adjust-mss 1260
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.100.0/24 tunnel0
ip route 192.168.100.0/24 Null 254
ip route 192.168.200.0/24 tunnel1
ip route 192.168.200.0/24 Null 254
!
end

ルーターBのコンフィグ

!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ppp username user@isp2
 ppp password isppasswd2
 ip address 10.0.0.2/32
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.100.254/24
!
atmf network-name AMF001
atmf virtual-link id 1 ip 172.16.0.2 remote-id 1 remote-ip 172.16.0.1
!
interface port1.0.1
 switchport atmf-link
!
zone private
 network lan
  ip subnet 192.168.1.0/24
  ip subnet 192.168.100.0/24
 network tunnel
  ip subnet 172.16.0.0/30 interface tunnel0
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.2
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret-1 address 10.0.0.1
!
interface tunnel0
 mtu 1300
 tunnel source 10.0.0.2
 tunnel destination 10.0.0.1
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.2/30
 ip tcp adjust-mss 1260
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.1.0/24 tunnel0
ip route 192.168.1.0/24 Null 254
!
end

ルーターCのコンフィグ

!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ppp username user@isp3
 ppp password isppasswd3
 ip address 10.0.0.3/32
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.200.254/24
!
atmf network-name AMF001
atmf virtual-link id 2 ip 172.16.0.6 remote-id 2 remote-ip 172.16.0.5
!
interface port1.0.1
 switchport atmf-link
!
zone private
 network lan
  ip subnet 192.168.1.0/24
  ip subnet 192.168.200.0/24
 network tunnel
  ip subnet 172.16.0.4/30 interface tunnel0
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.3
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret-2 address 10.0.0.1
!
interface tunnel0
 mtu 1300
 tunnel source 10.0.0.3
 tunnel destination 10.0.0.1
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.6/30
 ip tcp adjust-mss 1260
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.1.0/24 tunnel0
ip route 192.168.1.0/24 Null 254
!
end



(C) 2019 アライドテレシスホールディングス株式会社

PN: 613-002735 Rev.B
