設定例集#8: バイパスポートによる対称型WAN回線冗長構成

設定例集#8： [ 設定例集目次 ] ページ内目次

本製品にはバイパスポートというポートがそれぞれ2ポートずつあり、それらを使用することによってWAN回線の冗長化を実現できます。
この例は、2台の機器それぞれでバイパスポートを使用する対称型WAN回線冗長構成の基本設定です。

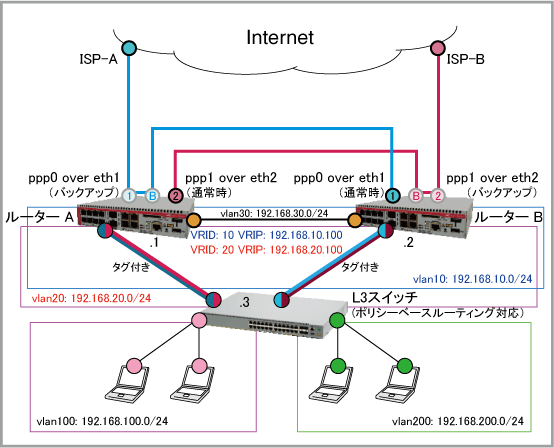

構成

設定例集#8： [ 設定例集目次 ] ページ内目次

ISPから提供された情報

ルーターA
ルーターB
ISP接続用ユーザー名 user@ispA user@ispB
ISP接続用パスワード isppasswdA isppasswdB
PPPoEサービス名 指定なし 指定なし
WAN側IPアドレス 動的割り当て（IPCP） 動的割り当て（IPCP）
DNSサーバーIPアドレス 自動取得（IPCP） 自動取得（IPCP）

ルーターには、次のような方針で設定を行います。

この例では、以下の点に注意してください。

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターAの設定

設定例集#8： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispA
 ppp password isppasswdA
 ip tcp adjust-mss pmtu
  4. WANポートeth2上にPPPoEインターフェースppp1を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth2
 encapsulation ppp 1
  5. PPPインターフェースppp1に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp1
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispB
 ppp password isppasswdB
 ip tcp adjust-mss pmtu
  6. VLANを作成します。
    これには、vlan databaseコマンドとvlanコマンドを使います。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
 vlan 10,20,30 state enable
  7. LANポート1.0.1と1.0.2をvlan10とvlan20のタグ付きポートに設定し、これらのポートでスタティックチャンネルグループ「1」を構成します。
    これには、switchport modeコマンド、switchport trunk allowed vlanコマンドとstatic-channel-groupコマンドを使います。
    スタティックチャンネルグループについては「インターフェース」/「リンクアグリゲーション（IEEE 802.3ad）」をご覧ください。
    また、VLANについては「L2スイッチング」/「バーチャルLAN」をご覧ください。
    interface port1.0.1-1.0.2
 switchport
 switchport mode trunk
 switchport trunk allowed vlan add 10,20
 static-channel-group 1
  8. LANポート1.0.3をvlan30のタグなしポートに設定します。
    これには、switchport modeコマンド、switchport access vlanコマンドを使います。
    VLANについては「L2スイッチング」/「バーチャルLAN」をご覧ください。
    interface port1.0.3
 switchport
 switchport mode access
 switchport access vlan 30
  9. LAN側インターフェースvlan10にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan10
 ip address 192.168.10.1/24
  10. LAN側インターフェースvlan20にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan20
 ip address 192.168.20.1/24
  11. LAN側インターフェースvlan30にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan30
 ip address 192.168.30.1/24
  12. 経路制御プロトコルRIPの設定を行います。
    これには、service rip、router rip、network、passive-interface、redistributeの各コマンドを使います。
    RIPの詳細は「IP」/「経路制御（RIP）」をご覧ください。
    service rip
router rip
 network 192.168.10.0/24
 network 192.168.20.0/24
 network 192.168.30.0/24
 passive-interface vlan10
 passive-interface vlan20
 redistribute static
  13. バイパスポートを利用した冗長構成を組むため、HA（High Availability）モードのVRRPを設定します。
    これには、service vrrp、router vrrp、virtual-ip、ha associate、enableの各コマンドを使います。

    VRRPの詳細は「IP」/「VRRP」をご覧ください。

    VRID=10（vlan10）において、ルーターAは初期状態でバックアップルーターとなるため、ha associateコマンドのwan-bypassパラメーターでWANポート（eth1）に対応するバイパスポート「1」のリレー制御を有効にします。
    service vrrp
router vrrp 10 vlan10
 virtual-ip 192.168.10.100 backup
 ha associate wan-bypass 1
 enable
  14. VRID=20（vlan20）において、ルーターAは初期状態でマスタールーターとなるため、バイパスポートのリレー制御（ha associateコマンドのwan-bypassパラメーター）は不要です。
    router vrrp 20 vlan20
 virtual-ip 192.168.20.100 backup
 priority 101
 ha associate
 enable
  15. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network internal
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
  ip subnet 192.168.100.0/24
  ip subnet 192.168.200.0/24
 network rip
  ip subnet 224.0.0.9/32
 network vrrp
  ip subnet 224.0.0.18/32
  16. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0
  ip subnet 0.0.0.0/0 interface ppp0
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp0
   ip address dynamic interface ppp0
  host ppp1
   ip address dynamic interface ppp1
  17. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30, 40 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit dns from public.wan.ppp0 to public.wan
 rule 40 permit dns from public.wan.ppp1 to public.wan
 protect
  18. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  19. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 0.0.0.0/0 ppp1 100
ip route 192.168.100.0/24 192.168.10.3
ip route 192.168.200.0/24 192.168.20.3
  20. インターフェーストリガーを作成します。
    これには、trigger、type interface、scriptの各コマンドを使います。

    ・trigger 1 - ppp0インターフェースがアップした場合に、RIP経路表にppp0側の経路を追加するppp0_up.scpスクリプトを実行する
    ・trigger 2 - ppp1インターフェースがアップした場合に、RIP経路表にppp1側の経路を追加するppp1_up.scpスクリプトを実行する
    ・trigger 3 - ppp0インターフェースがダウンした場合に、RIP経路表からppp0側の経路を削除するppp0_down.scpスクリプトを実行する
    ・trigger 4 - ppp1インターフェースがダウンした場合に、RIP経路表からppp1側の経路を削除するppp1_down.scpスクリプトを実行する

    トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
    trigger 1
 type interface ppp0 up
 script 1 flash:/ppp0_up.scp
trigger 2
 type interface ppp1 up
 script 1 flash:/ppp1_up.scp
trigger 3
 type interface ppp0 down
 script 1 flash:/ppp0_down.scp
trigger 4
 type interface ppp1 down
 script 1 flash:/ppp1_down.scp
  21. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  22. 以上で設定は完了です。
    end

ルーターBの設定

設定例集#8： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispA
 ppp password isppasswdA
 ip tcp adjust-mss pmtu
  4. WANポートeth2上にPPPoEインターフェースppp1を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth2
 encapsulation ppp 1
  5. PPPインターフェースppp1に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp1
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispB
 ppp password isppasswdB
 ip tcp adjust-mss pmtu
  6. VLANを作成します。
    これには、vlan databaseコマンドとvlanコマンドを使います。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
 vlan 10,20,30 state enable
  7. LANポート1.0.1と1.0.2をvlan10とvlan20のタグ付きポートに設定し、これらのポートでスタティックチャンネルグループ「1」を構成します。
    これには、switchport modeコマンド、switchport trunk allowed vlanコマンドとstatic-channel-groupコマンドを使います。
    スタティックチャンネルグループについては「インターフェース」/「リンクアグリゲーション（IEEE 802.3ad）」をご覧ください。
    また、VLANについては「L2スイッチング」/「バーチャルLAN」をご覧ください。
    interface port1.0.1-1.0.2
 switchport
 switchport mode trunk
 switchport trunk allowed vlan add 10,20
 static-channel-group 1
  8. LANポート1.0.3をvlan30のタグなしポートに設定します。
    これには、switchport modeコマンド、switchport access vlanコマンドを使います。
    VLANについては「L2スイッチング」/「バーチャルLAN」をご覧ください。
    interface port1.0.3
 switchport
 switchport mode access
 switchport access vlan 30
  9. LAN側インターフェースvlan10にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan10
 ip address 192.168.10.2/24
  10. LAN側インターフェースvlan20にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan20
 ip address 192.168.20.2/24
  11. LAN側インターフェースvlan30にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan30
 ip address 192.168.30.2/24
  12. 経路制御プロトコルRIPの設定を行います。
    これには、service rip、router rip、network、passive-interface、redistributeの各コマンドを使います。
    RIPの詳細は「IP」/「経路制御（RIP）」をご覧ください。
    service rip
router rip
 network 192.168.10.0/24
 network 192.168.20.0/24
 network 192.168.30.0/24
 passive-interface vlan10
 passive-interface vlan20
 redistribute static
  13. バイパスポートを利用した冗長構成を組むため、HA（High Availability）モードのVRRPを設定します。
    これには、service vrrp、router vrrp、virtual-ip、ha associate、enableの各コマンドを使います。

    VRRPの詳細は「IP」/「VRRP」をご覧ください。

    VRID=10（vlan10）において、ルーターBは初期状態でマスタールーターとなるため、バイパスポートのリレー制御（ha associateコマンドのwan-bypassパラメーター）は不要です。
    service vrrp
router vrrp 10 vlan10
 virtual-ip 192.168.10.100 backup
 priority 101
 ha associate
 enable
  14. VRID=20（vlan20）において、ルーターBは初期状態でバックアップルーターとなるため、ha associateコマンドのwan-bypassパラメーターでWANポート（eth2）に対応するバイパスポート「2」のリレー制御を有効にします。
    router vrrp 20 vlan20
 virtual-ip 192.168.20.100 backup
 ha associate wan-bypass 2
 enable
  15. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network internal
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
  ip subnet 192.168.100.0/24
  ip subnet 192.168.200.0/24
 network rip
  ip subnet 224.0.0.9/32
 network vrrp
  ip subnet 224.0.0.18/32
  16. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0
  ip subnet 0.0.0.0/0 interface ppp0
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp0
   ip address dynamic interface ppp0
  host ppp1
   ip address dynamic interface ppp1
  17. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30, 40 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit dns from public.wan.ppp0 to public.wan
 rule 40 permit dns from public.wan.ppp1 to public.wan
 protect
  18. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  19. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0 100
ip route 0.0.0.0/0 ppp1
ip route 192.168.100.0/24 192.168.10.3
ip route 192.168.200.0/24 192.168.20.3
  20. インターフェーストリガーを作成します。
    これには、trigger、type interface、scriptの各コマンドを使います。

    ・trigger 1 - ppp0インターフェースがアップした場合に、RIP経路表にppp0側の経路を追加するppp0_up.scpスクリプトを実行する
    ・trigger 2 - ppp1インターフェースがアップした場合に、RIP経路表にppp1側の経路を追加するppp1_up.scpスクリプトを実行する
    ・trigger 3 - ppp0インターフェースがダウンした場合に、RIP経路表からppp0側の経路を削除するppp0_down.scpスクリプトを実行する
    ・trigger 4 - ppp1インターフェースがダウンした場合に、RIP経路表からppp1側の経路を削除するppp1_down.scpスクリプトを実行する

    トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
    trigger 1
 type interface ppp0 up
 script 1 flash:/ppp0_up.scp
trigger 2
 type interface ppp1 up
 script 1 flash:/ppp1_up.scp
trigger 3
 type interface ppp0 down
 script 1 flash:/ppp0_down.scp
trigger 4
 type interface ppp1 down
 script 1 flash:/ppp1_down.scp
  21. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  22. 以上で設定は完了です。
    end

設定の保存

設定例集#8： [ 設定例集目次 ] ページ内目次
設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。
awplus(config)# log buffered level informational facility local5

記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターAのコンフィグ

設定例集#8： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispA
 ppp password isppasswdA
 ip tcp adjust-mss pmtu
!
interface eth2
 encapsulation ppp 1
!
interface ppp1
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispB
 ppp password isppasswdB
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 10,20,30 state enable
!
interface port1.0.1-1.0.2
 switchport
 switchport mode trunk
 switchport trunk allowed vlan add 10,20
 static-channel-group 1
!
interface port1.0.3
 switchport
 switchport mode access
 switchport access vlan 30
!
interface vlan10
 ip address 192.168.10.1/24
!
interface vlan20
 ip address 192.168.20.1/24
!
interface vlan30
 ip address 192.168.30.1/24
!
service rip
router rip
 network 192.168.10.0/24
 network 192.168.20.0/24
 network 192.168.30.0/24
 passive-interface vlan10
 passive-interface vlan20
 redistribute static
!
service vrrp
router vrrp 10 vlan10
 virtual-ip 192.168.10.100 backup
 ha associate wan-bypass 1
 enable
!
router vrrp 20 vlan20
 virtual-ip 192.168.20.100 backup
 priority 101
 ha associate
 enable
!
zone private
 network internal
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
  ip subnet 192.168.100.0/24
  ip subnet 192.168.200.0/24
 network rip
  ip subnet 224.0.0.9/32
 network vrrp
  ip subnet 224.0.0.18/32
!
zone public
 network wan
  ip subnet 0.0.0.0/0
  ip subnet 0.0.0.0/0 interface ppp0
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp0
   ip address dynamic interface ppp0
  host ppp1
   ip address dynamic interface ppp1
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit dns from public.wan.ppp0 to public.wan
 rule 40 permit dns from public.wan.ppp1 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip route 0.0.0.0/0 ppp0
ip route 0.0.0.0/0 ppp1 100
ip route 192.168.100.0/24 192.168.10.3
ip route 192.168.200.0/24 192.168.20.3
!
trigger 1
 type interface ppp0 up
 script 1 flash:/ppp0_up.scp
trigger 2
 type interface ppp1 up
 script 1 flash:/ppp1_up.scp
trigger 3
 type interface ppp0 down
 script 1 flash:/ppp0_down.scp
trigger 4
 type interface ppp1 down
 script 1 flash:/ppp1_down.scp
!
ip dns forwarding
!
end

ルーターBのコンフィグ

設定例集#8： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispA
 ppp password isppasswdA
 ip tcp adjust-mss pmtu
!
interface eth2
 encapsulation ppp 1
!
interface ppp1
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispB
 ppp password isppasswdB
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 10,20,30 state enable
!
interface port1.0.1-1.0.2
 switchport
 switchport mode trunk
 switchport trunk allowed vlan add 10,20
 static-channel-group 1
!
interface port1.0.3
 switchport
 switchport mode access
 switchport access vlan 30
!
interface vlan10
 ip address 192.168.10.2/24
!
interface vlan20
 ip address 192.168.20.2/24
!
interface vlan30
 ip address 192.168.30.2/24
!
service rip
router rip
 network 192.168.10.0/24
 network 192.168.20.0/24
 network 192.168.30.0/24
 passive-interface vlan10
 passive-interface vlan20
 redistribute static
!
service vrrp
router vrrp 10 vlan10
 virtual-ip 192.168.10.100 backup
 priority 101
 ha associate
 enable
!
router vrrp 20 vlan20
 virtual-ip 192.168.20.100 backup
 ha associate wan-bypass 2
 enable
!
zone private
 network internal
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
  ip subnet 192.168.100.0/24
  ip subnet 192.168.200.0/24
 network rip
  ip subnet 224.0.0.9/32
 network vrrp
  ip subnet 224.0.0.18/32
!
zone public
 network wan
  ip subnet 0.0.0.0/0
  ip subnet 0.0.0.0/0 interface ppp0
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp0
   ip address dynamic interface ppp0
  host ppp1
   ip address dynamic interface ppp1
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit dns from public.wan.ppp0 to public.wan
 rule 40 permit dns from public.wan.ppp1 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
ip route 0.0.0.0/0 ppp0 100
ip route 0.0.0.0/0 ppp1
ip route 192.168.100.0/24 192.168.10.3
ip route 192.168.200.0/24 192.168.20.3
!
trigger 1
 type interface ppp0 up
 script 1 flash:/ppp0_up.scp
trigger 2
 type interface ppp1 up
 script 1 flash:/ppp1_up.scp
trigger 3
 type interface ppp0 down
 script 1 flash:/ppp0_down.scp
trigger 4
 type interface ppp1 down
 script 1 flash:/ppp1_down.scp
!
ip dns forwarding
!
end

トリガースクリプト（ルーターA/B共通）

設定例集#8： [ 設定例集目次 ] ページ内目次
ppp0_up.scp
ena
conf t
router rip
network ppp0
passive-interface ppp0
end

ppp1_up.scp
ena
conf t
router rip
network ppp1
passive-interface ppp1
end

ppp0_down.scp
ena
conf t
router rip
no network ppp0
no passive-interface ppp0
end

ppp1_down.scp
ena
conf t
router rip
no network ppp1
no passive-interface ppp1
end


設定例集#8： [ 設定例集目次 ] ページ内目次
