本製品はAutonomous Management Framework（AMF）に対応しています。
ここでは、AT-AR4050SをAMFマスターとして動作させ、インターネット経由で同一のAMFネットワークを構築するための基本設定を示します。

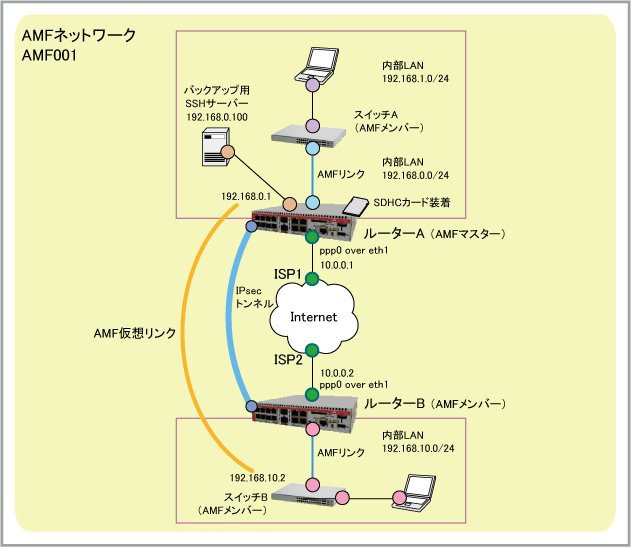

構成

設定例集#21： [ 設定例集目次 ] ページ内目次

AMF関連設定
AMFネットワーク名 AMF001
AMFマスター ルーターA
AMF冗長バックアップ機能 有効
AMFバックアップ用SSHサーバー 192.168.0.100
AMFバックアップ用外部メディア SDHCカード
AMF仮想リンク 192.168.0.1（ルーターA：AMFマスター） - 192.168.10.2（スイッチB：AMFメンバー）
ISPから提供された情報

ルーターA
（AT-AR4050S）
ルーターB
ISP接続用ユーザー名 user@isp1 user@isp2
ISP接続用パスワード isppasswd1 isppasswd2
PPPoEサービス名 指定なし 指定なし
WAN側IPアドレス 10.0.0.1/32 10.0.0.2/32
DNSサーバーIPアドレス 自動取得（IPCP） 自動取得（IPCP）
ルーターの基本設定
WAN側物理インターフェース eth1 eth1
WAN側（ppp0）IPアドレス 10.0.0.1/32 10.0.0.2/32
LAN側（vlan1）IPアドレス 192.168.0.1/24 192.168.10.1/24

[事前共有鍵]

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターAの設定

設定例集#21： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp1
 ppp password isppasswd1
 ip tcp adjust-mss pmtu
  4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
 ip address 192.168.0.1/24
  5. AMFノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
    hostname RouterA
  6. AMFの各種設定を行います。

    ・AMFネットワーク名の設定（atmf network-name）
    ・AMFマスター機能の有効化（atmf master）
    ・AMF冗長バックアップの有効化（atmf backup redundancy enable）
    ・AMFバックアップ先SSHサーバーの指定（atmf backup server）
    ・AMF仮想リンクの設定（atmf virtual-link）

    AMFの詳細は、「AMF」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
atmf master
atmf backup redundancy enable
atmf backup server id 1 192.168.0.100 username test
atmf virtual-link id 1 ip 192.168.0.1 remote-id 1 remote-ip 192.168.10.2
  7. AMF対応スイッチと接続するLANポートにAMFリンクの設定をします（switchport atmf-link）。
    interface port1.0.1
 switchport atmf-link
  8. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    ここでは、ゾーン「private」内にローカル側の内部ネットワークを表す「lan」、OSPFパケットの送信先となるマルチキャストグループアドレスを表す「ospf」、IPsecトンネル経由でアクセス可能なネットワーク全体を表す「tunnel」の3つのネットワークを定義しています。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network lan
  ip subnet 192.168.0.0/24
  ip subnet 0.0.0.0/0 interface vlan1
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
 network tunnel
  ip subnet 0.0.0.0/0 interface tunnel0
  9. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
  10. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  11. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 sport 500
 dport 500
  12. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部ネットワーク間の通信を許可します
    ・rule 20 - 内部ネットワークから外部への通信を許可します
    ・rule 30,40 - ISAKMPパケットを許可します
    ・rule 50,60 - IPsec（ESP）パケットを許可します
    ・rule 70 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit dns from public.wan.ppp0 to public.wan
 protect
  13. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  14. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret address 10.0.0.2
  15. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    ・トンネルインターフェースのMTU（mtu）
    interface tunnel0
 ip address 172.16.0.1/30
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
  16. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  17. 経路制御プロトコルOSPFの設定を行います。
    これには、service ospf、router ospf、ospf router-id、networkの各コマンドを使います。
    OSPFの詳細は「IP」/「経路制御（OSPF）」をご覧ください。
    service ospf
router ospf
 ospf router-id 0.0.0.1
 network 172.16.0.0/30 area 0
 network 192.168.0.0/24 area 0
  18. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・リモート側の内部ネットワーク（192.168.10.0/24）への経路をOSPFで学習するまでは、192.168.10.0/24宛てのパケットを破棄するよう設定
    ・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 192.168.10.0/24 Null 254
  19. 以上で設定は完了です。
    end

ルーターBの設定

設定例集#21： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp2
 ppp password isppasswd2
 ip tcp adjust-mss pmtu
  4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
 ip address 192.168.10.1/24
  5. AMFノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
    hostname RouterB
  6. AMFで使用するネットワーク名を設定します（atmf network-name）。
    AMFの詳細は、「AMF」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
  7. AMF対応スイッチと接続するLANポートにAMFリンクの設定をします（switchport atmf-link）。
    interface port1.0.1
 switchport atmf-link
  8. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    ここでは、ゾーン「private」内にローカル側の内部ネットワークを表す「lan」、OSPFパケットの送信先となるマルチキャストグループアドレスを表す「ospf」、IPsecトンネル経由でアクセス可能なネットワーク全体を表す「tunnel」の3つのネットワークを定義しています。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network lan
  ip subnet 192.168.10.0/24
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
 network tunnel
  ip subnet 0.0.0.0/0 interface tunnel0
  9. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
  10. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  11. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 sport 500
 dport 500
  12. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部ネットワーク間の通信を許可します
    ・rule 20 - 内部ネットワークから外部への通信を許可します
    ・rule 30,40 - ISAKMPパケットを許可します
    ・rule 50,60 - IPsec（ESP）パケットを許可します
    ・rule 70 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit dns from public.wan.ppp0 to public.wan
 protect
  13. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  14. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret address 10.0.0.1
  15. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    ・トンネルインターフェースのMTU（mtu）
    interface tunnel0
 ip address 172.16.0.2/30
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
  16. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  17. 経路制御プロトコルOSPFの設定を行います。
    これには、service ospf、router ospf、ospf router-id、passive-interface、networkの各コマンドを使います。
    OSPFの詳細は「IP」/「経路制御（OSPF）」をご覧ください。
    service ospf
router ospf
 ospf router-id 0.0.0.2
 passive-interface vlan1
 network 172.16.0.0/30 area 0
 network 192.168.10.0/24 area 0
  18. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・リモート側の内部ネットワーク（192.168.0.0/24）への経路をOSPFで学習するまでは、192.168.0.0/24宛てのパケットを破棄するよう設定
    ・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 192.168.0.0/24 Null 254
  19. 以上で設定は完了です。
    end

設定の保存

設定例集#21： [ 設定例集目次 ] ページ内目次
設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。
awplus(config)# log buffered level informational facility local5

記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

備考

設定例集#21： [ 設定例集目次 ] ページ内目次
ルーターBは、AMFネットワークへの接続性を配下のスイッチB（AMFメンバー）がAMFマスター（ルーターA）との間に確立するAMF仮想リンクに依存していますが、配下のスイッチBも、仮想リンクを張るためにはルーターBのインターネット接続とIPsecトンネル接続が必要という相互依存の関係になっているため、ルーターBはいかなる場合においてもオートリカバリーができません。


ルーターBの手動リカバリー

ルーターBを交換するときは、以下の手順にしたがって手動でリカバリーを実施してください。

  1. 代替機を用意し、インターネットへの接続、および、ルーターAとIPsecトンネルを確立するために必要な最小限の設定を行います。
    !
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp2
 ppp password isppasswd2
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
atmf network-name AMF001
!
interface port1.0.1
 switchport atmf-link
!
zone private
 network lan
  ip subnet 192.168.10.0/24
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
 network tunnel
  ip subnet 0.0.0.0/0 interface tunnel0
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address 10.0.0.1
!
interface tunnel0
 ip address 172.16.0.2/30
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.0.0/24 tunnel0
ip route 192.168.0.0/24 Null 254
!

  2. AMF設定を有効にするため、設定をスタートアップコンフィグに保存し再起動します。

  3. ケーブルを交換前と同じポートに接続します。

  4. 再起動後、AMFネットワークへの参加を確認したら、atmf recoverコマンドを実行して手動リカバリーを行います。
    awplus# atmf recover RouterB

  5. リカバリーが完了したら再起動します。

  6. 再起動後、リカバリー前と同じ設定で立ち上がります。

ルーターAのコンフィグ

設定例集#21： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp1
 ppp password isppasswd1
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.0.1/24
!
hostname RouterA
!
atmf network-name AMF001
atmf master
atmf backup redundancy enable
atmf backup server id 1 192.168.0.100 username test
atmf virtual-link id 1 ip 192.168.0.1 remote-id 1 remote-ip 192.168.10.2
!
interface port1.0.1
 switchport atmf-link
!
zone private
 network lan
  ip subnet 192.168.0.0/24
  ip subnet 0.0.0.0/0 interface vlan1
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
 network tunnel
  ip subnet 0.0.0.0/0 interface tunnel0
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address 10.0.0.2
!
interface tunnel0
 ip address 172.16.0.1/30
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
ip dns forwarding
!
service ospf
router ospf
 ospf router-id 0.0.0.1
 network 172.16.0.0/30 area 0
 network 192.168.0.0/24 area 0
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.10.0/24 Null 254
!
end

ルーターBのコンフィグ

設定例集#21： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp2
 ppp password isppasswd2
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
hostname RouterB
!
atmf network-name AMF001
!
interface port1.0.1
 switchport atmf-link
!
zone private
 network lan
  ip subnet 192.168.10.0/24
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
 network tunnel
  ip subnet 0.0.0.0/0 interface tunnel0
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit dns from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address 10.0.0.1
!
interface tunnel0
 ip address 172.16.0.2/30
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
ip dns forwarding
!
service ospf
router ospf
 ospf router-id 0.0.0.2
 passive-interface vlan1
 network 172.16.0.0/30 area 0
 network 192.168.10.0/24 area 0
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.0.0/24 Null 254
!
end

設定例集#21： [ 設定例集目次 ] ページ内目次
