設定例集#40: L2TPv3＋IPsec VPNを利用した2点間接続＋回線冗長（OSPF）

設定例集#40： [ 設定例集目次 ] ページ内目次

CUG（Closed Users Group）サービスと移動体データ通信サービスを利用し、CUGサービスをメイン回線、移動体データ通信サービスをバックアップ回線として使用します。
CUGサービス側で通信経路断となった場合、OSPFで経路情報を更新し、移動体データ通信サービス側のネットワークへ経路を切り替えます。
この例ではL2TPv3トンネルをIPsec（ESP）で保護し、データの安全性も確保しています。

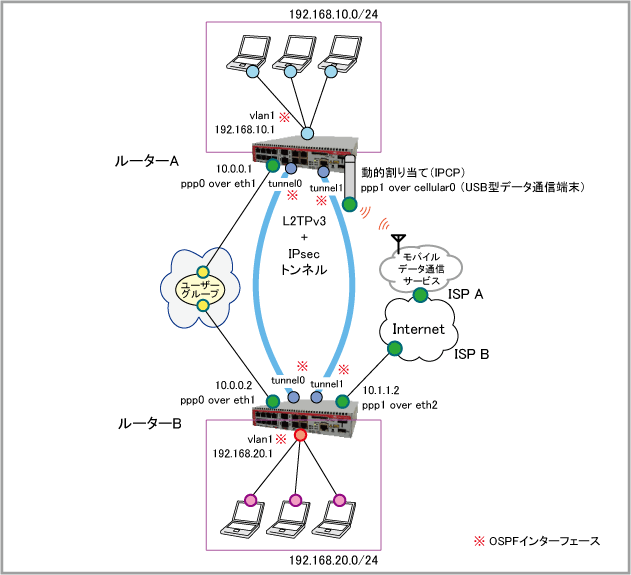

構成

設定例集#40： [ 設定例集目次 ] ページ内目次


ルーターA
ルーターB
ISPから提供された情報
ISP接続用ユーザー名 user@ispA user@ispB
ISP接続用パスワード isppasswdA isppasswdB
アクセスポイント名（APN） testname.alliedtelesis
WAN側IPアドレス 動的割り当て（IPCP） 10.1.1.2/32
グループ管理者から提供された情報
CUG接続用ユーザー名 userA@cug userB@cug
CUG接続用パスワード cugpasswdA cugpasswdB
WAN側IPアドレス 10.0.0.1/32 10.0.0.2/32
ルーターの基本設定
WAN側物理インターフェース(1) eth1 eth1
WAN側物理インターフェース(2) cellular0 eth2
WAN側（ppp0）IPアドレス(1) 10.0.0.1/32 10.0.0.2/32
WAN側（ppp1）IPアドレス(2) 接続時にISPから取得 10.1.1.2/32
LAN側（vlan1）IPアドレス 192.168.10.1/24 192.168.20.1/24
IPsecトンネル（tunnel0）IPアドレス(1) 192.168.100.1/30 192.168.100.2/30
IPsecトンネル（tunnel1）IPアドレス(2) 192.168.200.1/30 192.168.200.2/30

[IKEフェーズ1（ISAKMP）設定]

[IKEフェーズ2（IPsec）設定]

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターAの設定

設定例集#40： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 keepalive
 ip address negotiated
 ppp username userA@cug
 ppp password cugpasswdA
 ip tcp adjust-mss pmtu
  4. USB型データ通信端末cellular0上にPPPインターフェースppp1を作成し、アクセスポイント名（APN）と呼ばれる接続先情報を設定します。これには、encapsulation pppコマンドとapnコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface cellular0
 encapsulation ppp 1
 apn testname.alliedtelesis
  5. PPPインターフェースppp1に対し、PPP接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp1
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispA
 ppp password isppasswdA
 ip tcp adjust-mss pmtu
  6. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
 ip address 192.168.10.1/24
  7. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network lan
  ip subnet 192.168.10.0/24
 network peer
  ip subnet 192.168.20.0/24
 network tunnel
  ip subnet 192.168.100.0/30
  ip subnet 192.168.200.0/30
  8. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp0
   ip address 10.0.0.1
  host ppp1
   ip address dynamic interface ppp1
  9. OSPFパケットの送信先となるマルチキャストグループアドレスを表すゾーン「ospf」を定義します。
    zone ospf
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
  10. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  11. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 sport 500
 dport 500
  12. OSPFパケットを表すカスタムアプリケーション「ospf」を定義します。
    application ospf
 protocol 89
  13. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30, 40, 50, 60 - ISAKMPパケットを許可します
    ・rule 70, 80, 90, 100 - IPsec（ESP）パケットを許可します
    ・rule 110, 120, 130, 140 - L2TPパケットを許可します
    ・rule 150 - 内部のOSPFパケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit isakmp from public.wan.ppp1 to public.wan
 rule 60 permit isakmp from public.wan to public.wan.ppp1
 rule 70 permit esp from public.wan.ppp0 to public.wan
 rule 80 permit esp from public.wan to public.wan.ppp0
 rule 90 permit esp from public.wan.ppp1 to public.wan
 rule 100 permit esp from public.wan to public.wan.ppp1
 rule 110 permit l2tp from public.wan.ppp0 to public.wan
 rule 120 permit l2tp from public.wan to public.wan.ppp0
 rule 130 permit l2tp from public.wan.ppp1 to public.wan
 rule 140 permit l2tp from public.wan to public.wan.ppp1
 rule 150 permit ospf from private to ospf
 protect
  14. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  15. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret1 address 10.0.0.2
crypto isakmp key secret2 address 10.1.1.2
  16. IPsecの通信方式を規定するIPsecプロファイルを作成します。
    IPsecプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

    ここでは、crypto ipsec profileコマンドでIPsecプロファイルを作成し、以下の情報を設定します。

    ・SA有効期間（lifetime）
    ・アルゴリズム（transform）
    crypto ipsec profile ipsec1
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA1 encryption AES128
  17. ISAKMPの通信方式を規定するISAKMPプロファイルを作成します。
    ISAKMPプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

    ここでは、crypto isakmp profileコマンドでISAKMPプロファイルを作成し、以下の情報を設定します。

    ・IKEバージョン（version）
    ・SA有効期間（lifetime）
    ・アルゴリズム（transform）

    プロファイル「isakmp1」はMainモード用です。
    crypto isakmp profile isakmp1
 version 1 mode main
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
  18. プロファイル「isakmp2」はAggressiveモード用です。
    crypto isakmp profile isakmp2
 version 1 mode aggressive
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
  19. 対向ルーターとの間で使用するISAKMPプロファイルを指定します。これにはcrypto isakmp peerコマンドを使います。
    crypto isakmp peer address 10.0.0.2 profile isakmp1
crypto isakmp peer address 10.1.1.2 profile isakmp2
  20. IPsecで保護されたL2TPv3トンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU（mtu）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースにおける自装置ID（tunnel local id）
    ・トンネルインターフェースにおける対向装置ID（tunnel remote id）
    ・トンネルインターフェースに対するIPsec保護の適用とIPsecプロファイルの指定（tunnel protection ipsec）
    ・トンネリング方式（tunnel mode l2tp v3）
    ・トンネルインターフェースから送信するデリバリーパケットのフラグメント化を許可（tunnel df）
    ・トンネルインターフェースのIPアドレス（ip address）
    interface tunnel0
 mtu 1500
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel local id 1
 tunnel remote id 2
 tunnel protection ipsec profile ipsec1
 tunnel mode l2tp v3
 tunnel df clear
 ip address 192.168.100.1/30
  21. 同様にしてIPsecで保護されたL2TPv3トンネルインターフェースtunnel1を作成します。
    interface tunnel1
 mtu 1500
 tunnel source ppp1
 tunnel destination 10.1.1.2
 tunnel local name RouterA
 tunnel local id 3
 tunnel remote id 4
 tunnel protection ipsec profile ipsec1
 tunnel mode l2tp v3
 tunnel df clear
 ip address 192.168.200.1/30
 ip ospf cost 10
  22. 経路制御プロトコルOSPFの設定を行います。
    これには、service ospf、router ospf、ospf router-id、networkの各コマンドを使います。
    OSPFの詳細は「IP」/「経路制御（OSPF）」をご覧ください。
    service ospf
router ospf
 ospf router-id 0.0.0.1
 network 192.168.10.0/24 area 0.0.0.0
 network 192.168.100.0/30 area 0.0.0.0
 network 192.168.200.0/30 area 0.0.0.0
  23. デフォルト経路をPPPインターフェースppp1に向けます。また、tunnel0の対向ルーターにはppp0経由で接続するよう設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp1
ip route 10.0.0.2/32 ppp0
  24. 以上で設定は完了です。
    end

ルーターBの設定

設定例集#40： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・IPアドレスの固定設定（ip address）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 keepalive
 ip address negotiated
 ppp username userB@cug
 ppp password cugpasswdB
 ip tcp adjust-mss pmtu
  4. WANポートeth2上にPPPoEインターフェースppp1を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth2
 encapsulation ppp 1
  5. PPPインターフェースppp1に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・IPアドレスの固定設定（ip address）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp1
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispB
 ppp password isppasswdB
 ip tcp adjust-mss pmtu
  6. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
 ip address 192.168.20.1/24
  7. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network lan
  ip subnet 192.168.20.0/24
 network peer
  ip subnet 192.168.10.0/24
 network tunnel
  ip subnet 192.168.100.0/30
  ip subnet 192.168.200.0/30
  8. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp0
   ip address 10.0.0.2
  host ppp1
   ip address 10.1.1.2
  9. OSPFパケットの送信先となるマルチキャストグループアドレスを表すゾーン「ospf」を定義します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone ospf
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
  10. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  11. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 sport 500
 dport 500
  12. OSPFパケットを表すカスタムアプリケーション「ospf」を定義します。
    application ospf
 protocol 89
  13. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30, 40, 50, 60 - ISAKMPパケットを許可します
    ・rule 70, 80, 90, 100 - IPsec（ESP）パケットを許可します
    ・rule 110, 120, 130, 140 - L2TPパケットを許可します
    ・rule 150 - 内部のOSPFパケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit isakmp from public.wan.ppp1 to public.wan
 rule 60 permit isakmp from public.wan to public.wan.ppp1
 rule 70 permit esp from public.wan.ppp0 to public.wan
 rule 80 permit esp from public.wan to public.wan.ppp0
 rule 90 permit esp from public.wan.ppp1 to public.wan
 rule 100 permit esp from public.wan to public.wan.ppp1
 rule 110 permit l2tp from public.wan.ppp0 to public.wan
 rule 120 permit l2tp from public.wan to public.wan.ppp0
 rule 130 permit l2tp from public.wan.ppp1 to public.wan
 rule 140 permit l2tp from public.wan to public.wan.ppp1
 rule 150 permit ospf from private to ospf
 protect
  14. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  15. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret1 address 10.0.0.1
crypto isakmp key secret2 hostname RouterA
  16. IPsecの通信方式を規定するIPsecプロファイルを作成します。
    IPsecプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

    ここでは、crypto ipsec profileコマンドでIPsecプロファイルを作成し、以下の情報を設定します。

    ・SA有効期間（lifetime）
    ・アルゴリズム（transform）
    crypto ipsec profile ipsec1
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA1 encryption AES128
  17. ISAKMPの通信方式を規定するISAKMPプロファイルを作成します。
    ISAKMPプロファイルの詳細は「VPN」/「IPsec」をご覧ください。

    ここでは、crypto isakmp profileコマンドでISAKMPプロファイルを作成し、以下の情報を設定します。

    ・IKEバージョン（version）
    ・SA有効期間（lifetime）
    ・アルゴリズム（transform）

    プロファイル「isakmp1」はMainモード用です。
    crypto isakmp profile isakmp1
 version 1 mode main
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
  18. プロファイル「isakmp2」はAggressiveモード用です。
    crypto isakmp profile isakmp2
 version 1 mode aggressive
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
  19. 対向ルーターとの間で使用するISAKMPプロファイルを指定します。これにはcrypto isakmp peerコマンドを使います。
    crypto isakmp peer address 10.0.0.1 profile isakmp1
crypto isakmp peer dynamic profile isakmp2
  20. IPsecで保護されたL2TPv3トンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU（mtu）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースにおける自装置ID（tunnel local id）
    ・トンネルインターフェースにおける対向装置ID（tunnel remote id）
    ・トンネルインターフェースに対するIPsec保護の適用とIPsecプロファイルの指定（tunnel protection ipsec）
    ・トンネリング方式（tunnel mode l2tp v3）
    ・トンネルインターフェースから送信するデリバリーパケットのフラグメント化を許可（tunnel df）
    ・トンネルインターフェースのIPアドレス（ip address）
    interface tunnel0
 mtu 1500
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel local id 2
 tunnel remote id 1
 tunnel protection ipsec profile ipsec1
 tunnel mode l2tp v3
 tunnel df clear
 ip address 192.168.100.2/30
  21. 同様にしてIPsecで保護されたL2TPv3トンネルインターフェースtunnel1を作成します。
    interface tunnel1
 mtu 1500
 tunnel source ppp1
 tunnel destination dynamic
 tunnel remote name RouterA
 tunnel local id 4
 tunnel remote id 3
 tunnel protection ipsec profile ipsec1
 tunnel mode l2tp v3
 tunnel df clear
 ip address 192.168.200.2/30
 ip ospf cost 10
  22. 経路制御プロトコルOSPFの設定を行います。
    これには、service ospf、router ospf、ospf router-id、networkの各コマンドを使います。
    OSPFの詳細は「IP」/「経路制御（OSPF）」をご覧ください。
    service ospf
router ospf
 ospf router-id 0.0.0.2
 network 192.168.20.0/24 area 0.0.0.0
 network 192.168.100.0/30 area 0.0.0.0
 network 192.168.200.0/30 area 0.0.0.0
  23. デフォルト経路をPPPインターフェースppp1に向けます。また、tunnel0の対向ルーターにはppp0経由で接続するよう設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp1
ip route 10.0.0.1/32 ppp0
  24. 以上で設定は完了です。
    end

設定の保存

設定例集#40： [ 設定例集目次 ] ページ内目次
設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。
awplus(config)# log buffered level informational facility local5

記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターAのコンフィグ

設定例集#40： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ip address negotiated
 ppp username userA@cug
 ppp password cugpasswdA
 ip tcp adjust-mss pmtu
!
interface cellular0
 encapsulation ppp 1
 apn testname.alliedtelesis
!
interface ppp1
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispA
 ppp password isppasswdA
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
zone private
 network lan
  ip subnet 192.168.10.0/24
 network peer
  ip subnet 192.168.20.0/24
 network tunnel
  ip subnet 192.168.100.0/30
  ip subnet 192.168.200.0/30
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp0
   ip address 10.0.0.1
  host ppp1
   ip address dynamic interface ppp1
!
zone ospf
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
application ospf
 protocol 89
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit isakmp from public.wan.ppp1 to public.wan
 rule 60 permit isakmp from public.wan to public.wan.ppp1
 rule 70 permit esp from public.wan.ppp0 to public.wan
 rule 80 permit esp from public.wan to public.wan.ppp0
 rule 90 permit esp from public.wan.ppp1 to public.wan
 rule 100 permit esp from public.wan to public.wan.ppp1
 rule 110 permit l2tp from public.wan.ppp0 to public.wan
 rule 120 permit l2tp from public.wan to public.wan.ppp0
 rule 130 permit l2tp from public.wan.ppp1 to public.wan
 rule 140 permit l2tp from public.wan to public.wan.ppp1
 rule 150 permit ospf from private to ospf
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret1 address 10.0.0.2
crypto isakmp key secret2 address 10.1.1.2
!
crypto ipsec profile ipsec1
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA1 encryption AES128
!
crypto isakmp profile isakmp1
 version 1 mode main
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
!
crypto isakmp profile isakmp2
 version 1 mode aggressive
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
!
crypto isakmp peer address 10.0.0.2 profile isakmp1
crypto isakmp peer address 10.1.1.2 profile isakmp2
!
interface tunnel0
 mtu 1500
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel local id 1
 tunnel remote id 2
 tunnel protection ipsec profile ipsec1
 tunnel mode l2tp v3
 tunnel df clear
 ip address 192.168.100.1/30
!
interface tunnel1
 mtu 1500
 tunnel source ppp1
 tunnel destination 10.1.1.2
 tunnel local name RouterA
 tunnel local id 3
 tunnel remote id 4
 tunnel protection ipsec profile ipsec1
 tunnel mode l2tp v3
 tunnel df clear
 ip address 192.168.200.1/30
 ip ospf cost 10
!
service ospf
router ospf
 ospf router-id 0.0.0.1
 network 192.168.10.0/24 area 0.0.0.0
 network 192.168.100.0/30 area 0.0.0.0
 network 192.168.200.0/30 area 0.0.0.0
!
ip route 0.0.0.0/0 ppp1
ip route 10.0.0.2/32 ppp0
!
end

ルーターBのコンフィグ

設定例集#40： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ip address negotiated
 ppp username userB@cug
 ppp password cugpasswdB
 ip tcp adjust-mss pmtu
!
interface eth2
 encapsulation ppp 1
!
interface ppp1
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@ispB
 ppp password isppasswdB
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.20.1/24
!
zone private
 network lan
  ip subnet 192.168.20.0/24
 network peer
  ip subnet 192.168.10.0/24
 network tunnel
  ip subnet 192.168.100.0/30
  ip subnet 192.168.200.0/30
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp0
   ip address 10.0.0.2
  host ppp1
   ip address 10.1.1.2
!
zone ospf
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
application ospf
 protocol 89
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit isakmp from public.wan.ppp1 to public.wan
 rule 60 permit isakmp from public.wan to public.wan.ppp1
 rule 70 permit esp from public.wan.ppp0 to public.wan
 rule 80 permit esp from public.wan to public.wan.ppp0
 rule 90 permit esp from public.wan.ppp1 to public.wan
 rule 100 permit esp from public.wan to public.wan.ppp1
 rule 110 permit l2tp from public.wan.ppp0 to public.wan
 rule 120 permit l2tp from public.wan to public.wan.ppp0
 rule 130 permit l2tp from public.wan.ppp1 to public.wan
 rule 140 permit l2tp from public.wan to public.wan.ppp1
 rule 150 permit ospf from private to ospf
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret1 address 10.0.0.1
crypto isakmp key secret2 hostname RouterA
!
crypto ipsec profile ipsec1
 lifetime seconds 3600
 transform 1 protocol esp integrity SHA1 encryption AES128
!
crypto isakmp profile isakmp1
 version 1 mode main
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
!
crypto isakmp profile isakmp2
 version 1 mode aggressive
 lifetime 3600
 transform 1 integrity SHA1 encryption AES128 group 2
!
crypto isakmp peer address 10.0.0.1 profile isakmp1
crypto isakmp peer dynamic profile isakmp2
!
interface tunnel0
 mtu 1500
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel local id 2
 tunnel remote id 1
 tunnel protection ipsec profile ipsec1
 tunnel mode l2tp v3
 tunnel df clear
 ip address 192.168.100.2/30
!
interface tunnel1
 mtu 1500
 tunnel source ppp1
 tunnel destination dynamic
 tunnel remote name RouterA
 tunnel local id 4
 tunnel remote id 3
 tunnel protection ipsec profile ipsec1
 tunnel mode l2tp v3
 tunnel df clear
 ip address 192.168.200.2/30
 ip ospf cost 10
!
service ospf
router ospf
 ospf router-id 0.0.0.2
 network 192.168.20.0/24 area 0.0.0.0
 network 192.168.100.0/30 area 0.0.0.0
 network 192.168.200.0/30 area 0.0.0.0
!
ip route 0.0.0.0/0 ppp1
ip route 10.0.0.1/32 ppp0
!
end


設定例集#40： [ 設定例集目次 ] ページ内目次
