設定例集#43: AW+ルーターを使用したAMF基本構成

設定例集#43： [ 設定例集目次 ] ページ内目次

本製品はAMFに対応しています。
ここでは、本製品をAMFメンバーとして動作させ、インターネット経由で同一のAMFネットワークを構築します。
なお本例では、ルーターの基本機能とAMFのみを使用しています。

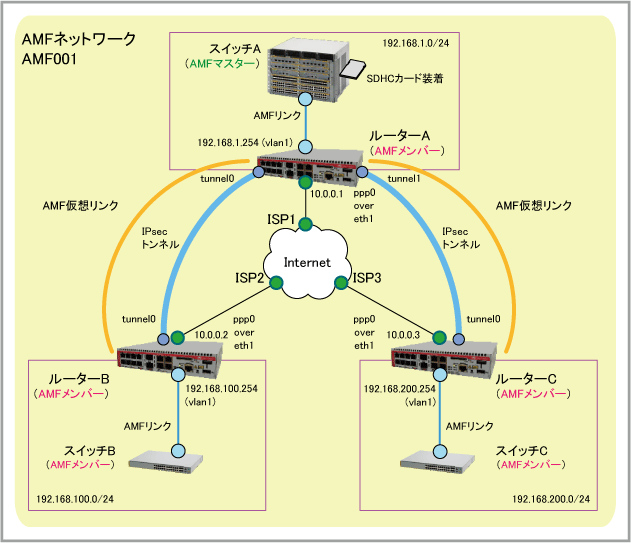

構成

設定例集#43： [ 設定例集目次 ] ページ内目次

AMF関連設定
AMFネットワーク名 AMF001
AMFマスター スイッチA
AMFバックアップ用外部メディア SDHCカード
AMF仮想リンク1 172.16.0.1（ルーターA：AMFメンバー） - 172.16.0.2（ルーターB：AMFメンバー）
AMF仮想リンク2 172.16.0.5（ルーターA：AMFメンバー） - 172.16.0.6（ルーターC：AMFメンバー）
ISPから提供された情報

ルーターA
ルーターB
ルーターC
ISP接続用ユーザー名 user@isp1 user@isp2 user@isp3
ISP接続用パスワード isppasswd1 isppasswd2 isppasswd3
PPPoEサービス名 指定なし 指定なし 指定なし
WAN側IPアドレス 10.0.0.1/32 10.0.0.2/32 10.0.0.3/32
ルーターの基本設定
WAN側物理インターフェース eth1 eth1 eth1
WAN側（ppp0）IPアドレス 10.0.0.1/32 10.0.0.2/32 10.0.0.3/32
LAN側（vlan1）IPアドレス 192.168.1.254/24 192.168.100.254/24 192.168.200.254/24
トンネル（tunnel0）IPアドレス 172.16.0.1/30 172.16.0.2/30 172.16.0.6/30
トンネル（tunnel1）IPアドレス 172.16.0.5/30

[事前共有鍵]

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターAの設定

設定例集#43： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 keepalive
 ppp username user@isp1
 ppp password isppasswd1
 ip address 10.0.0.1/32
 ip tcp adjust-mss pmtu
  4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
 ip address 192.168.1.254/24
  5. AMFの各種設定を行います。

    ・AMFネットワーク名の設定（atmf network-name）
    ・AMF仮想リンクの設定（atmf virtual-link）

    AMFの詳細は、「AMF」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
atmf virtual-link id 1 ip 172.16.0.1 remote-id 1 remote-ip 172.16.0.2
atmf virtual-link id 2 ip 172.16.0.5 remote-id 2 remote-ip 172.16.0.6
  6. AMF対応スイッチと接続するLANポートにAMFリンクの設定をします（switchport atmf-link）。
    interface port1.0.1
 switchport atmf-link
  7. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network lan
  ip subnet 192.168.1.0/24
  ip subnet 192.168.100.0/24
  ip subnet 192.168.200.0/24
 network tunnel
  ip subnet 172.16.0.0/30 interface tunnel0
  ip subnet 172.16.0.4/30 interface tunnel1
  8. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.1
  9. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、dportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  10. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 dport 500
  11. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部ネットワーク間の通信を許可します
    ・rule 20 - 内部ネットワークから外部への通信を許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50, 60 - IPsec（ESP）パケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 protect
  12. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  13. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret-1 address 10.0.0.2
crypto isakmp key secret-2 address 10.0.0.3
  14. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU（mtu）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    interface tunnel0
 mtu 1300
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.1/30
 ip tcp adjust-mss 1260
  15. 同様に、IPsecトンネルインターフェースtunnel1を作成します。
    interface tunnel1
 mtu 1300
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.3
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.5/30
 ip tcp adjust-mss 1260
  16. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・リモート側の内部ネットワーク（192.168.100.0/24、192.168.200.0/24）へはIPsecトンネル tunnel0、tunnel1 経由。ただし、tunnel0、tunnel1 が有効になるまでは、これらの経路を使用できないように設定
    ・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 192.168.100.0/24 tunnel0
ip route 192.168.100.0/24 Null 254
ip route 192.168.200.0/24 tunnel1
ip route 192.168.200.0/24 Null 254
  17. 以上で設定は完了です。
    end

ルーターBの設定

設定例集#43： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 keepalive
 ppp username user@isp2
 ppp password isppasswd2
 ip address 10.0.0.2/32
 ip tcp adjust-mss pmtu
  4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
 ip address 192.168.100.254/24
  5. AMFの各種設定を行います。

    ・AMFネットワーク名の設定（atmf network-name）
    ・AMF仮想リンクの設定（atmf virtual-link）

    AMFの詳細は、「AMF」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
atmf virtual-link id 1 ip 172.16.0.2 remote-id 1 remote-ip 172.16.0.1
  6. AMF対応スイッチと接続するLANポートにAMFリンクの設定をします（switchport atmf-link）。
    interface port1.0.1
 switchport atmf-link
  7. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network lan
  ip subnet 192.168.1.0/24
  ip subnet 192.168.100.0/24
 network tunnel
  ip subnet 172.16.0.0/30 interface tunnel0
  8. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.2
  9. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、dportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  10. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 dport 500
  11. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部ネットワーク間の通信を許可します
    ・rule 20 - 内部ネットワークから外部への通信を許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50, 60 - IPsec（ESP）パケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 protect
  12. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  13. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret-1 address 10.0.0.1
  14. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU（mtu）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    interface tunnel0
 mtu 1300
 tunnel source 10.0.0.2
 tunnel destination 10.0.0.1
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.2/30
 ip tcp adjust-mss 1260
  15. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・リモート側の内部ネットワーク（192.168.1.0/24）へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、これらの経路を使用できないように設定
    ・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 192.168.1.0/24 tunnel0
ip route 192.168.1.0/24 Null 254
  16. 以上で設定は完了です。
    end

ルーターCの設定

設定例集#43： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 keepalive
 ppp username user@isp3
 ppp password isppasswd3
 ip address 10.0.0.3/32
 ip tcp adjust-mss pmtu
  4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan1
 ip address 192.168.200.254/24
  5. AMFの各種設定を行います。

    ・AMFネットワーク名の設定（atmf network-name）
    ・AMF仮想リンクの設定（atmf virtual-link）

    AMFの詳細は、「AMF」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
atmf virtual-link id 2 ip 172.16.0.6 remote-id 2 remote-ip 172.16.0.5
  6. AMF対応スイッチと接続するLANポートにAMFリンクの設定をします（switchport atmf-link）。
    interface port1.0.1
 switchport atmf-link
  7. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network lan
  ip subnet 192.168.1.0/24
  ip subnet 192.168.200.0/24
 network tunnel
  ip subnet 172.16.0.4/30 interface tunnel0
  8. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.3
  9. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、dportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  10. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 dport 500
  11. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部ネットワーク間の通信を許可します
    ・rule 20 - 内部ネットワークから外部への通信を許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50, 60 - IPsec（ESP）パケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 protect
  12. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  13. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret-2 address 10.0.0.1
  14. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU（mtu）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    interface tunnel0
 mtu 1300
 tunnel source 10.0.0.3
 tunnel destination 10.0.0.1
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.6/30
 ip tcp adjust-mss 1260
  15. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・リモート側の内部ネットワーク（192.168.1.0/24）へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、これらの経路を使用できないように設定
    ・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 192.168.1.0/24 tunnel0
ip route 192.168.1.0/24 Null 254
  16. 以上で設定は完了です。
    end

設定の保存

設定例集#43： [ 設定例集目次 ] ページ内目次
設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。
awplus(config)# log buffered level informational facility local5

記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターAのコンフィグ

設定例集#43： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ppp username user@isp1
 ppp password isppasswd1
 ip address 10.0.0.1/32
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.1.254/24
!
atmf network-name AMF001
atmf virtual-link id 1 ip 172.16.0.1 remote-id 1 remote-ip 172.16.0.2
atmf virtual-link id 2 ip 172.16.0.5 remote-id 2 remote-ip 172.16.0.6
!
interface port1.0.1
 switchport atmf-link
!
zone private
 network lan
  ip subnet 192.168.1.0/24
  ip subnet 192.168.100.0/24
  ip subnet 192.168.200.0/24
 network tunnel
  ip subnet 172.16.0.0/30 interface tunnel0
  ip subnet 172.16.0.4/30 interface tunnel1
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.1
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret-1 address 10.0.0.2
crypto isakmp key secret-2 address 10.0.0.3
!
interface tunnel0
 mtu 1300
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.1/30
 ip tcp adjust-mss 1260
!
interface tunnel1
 mtu 1300
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.3
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.5/30
 ip tcp adjust-mss 1260
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.100.0/24 tunnel0
ip route 192.168.100.0/24 Null 254
ip route 192.168.200.0/24 tunnel1
ip route 192.168.200.0/24 Null 254
!
end

ルーターBのコンフィグ

設定例集#43： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ppp username user@isp2
 ppp password isppasswd2
 ip address 10.0.0.2/32
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.100.254/24
!
atmf network-name AMF001
atmf virtual-link id 1 ip 172.16.0.2 remote-id 1 remote-ip 172.16.0.1
!
interface port1.0.1
 switchport atmf-link
!
zone private
 network lan
  ip subnet 192.168.1.0/24
  ip subnet 192.168.100.0/24
 network tunnel
  ip subnet 172.16.0.0/30 interface tunnel0
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.2
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret-1 address 10.0.0.1
!
interface tunnel0
 mtu 1300
 tunnel source 10.0.0.2
 tunnel destination 10.0.0.1
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.2/30
 ip tcp adjust-mss 1260
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.1.0/24 tunnel0
ip route 192.168.1.0/24 Null 254
!
end

ルーターCのコンフィグ

設定例集#43： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 keepalive
 ppp username user@isp3
 ppp password isppasswd3
 ip address 10.0.0.3/32
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.200.254/24
!
atmf network-name AMF001
atmf virtual-link id 2 ip 172.16.0.6 remote-id 2 remote-ip 172.16.0.5
!
interface port1.0.1
 switchport atmf-link
!
zone private
 network lan
  ip subnet 192.168.1.0/24
  ip subnet 192.168.200.0/24
 network tunnel
  ip subnet 172.16.0.4/30 interface tunnel0
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.3
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret-2 address 10.0.0.1
!
interface tunnel0
 mtu 1300
 tunnel source 10.0.0.3
 tunnel destination 10.0.0.1
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.6/30
 ip tcp adjust-mss 1260
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.1.0/24 tunnel0
ip route 192.168.1.0/24 Null 254
!
end


設定例集#43： [ 設定例集目次 ] ページ内目次
