設定例集#133: NIFCLOUDとのL2VPN接続（L2TPv3 / IPsec方式）
接続方式「L2TPv3 / IPsec」によるNIFCLOUDとのVPN接続例です。
本例では本製品のLAN側サブネットとNIFCLOUDの仮想サブネットをL2VPN（ブリッジ）接続して1つのサブネットとして扱います。
本製品のLAN側からインターネットへの通信も可能です。

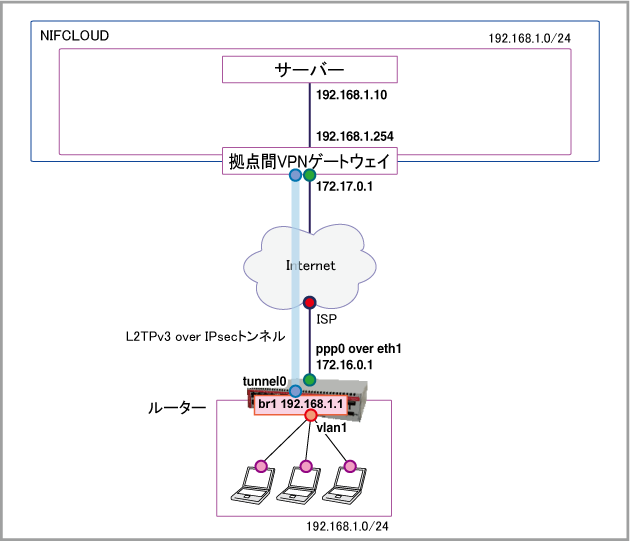

構成
| ISP接続用ユーザー名 | user@ispA |
| ISP接続用パスワード | isppasswdA |
| PPPoEサービス名 | 指定なし |
| WAN側IPアドレス | 172.16.0.1/32 |
| br1 | vlan1 tunnel0 |
| WAN側物理インターフェース | eth1 |
| WAN側（ppp0）IPアドレス | 172.16.0.1/32 |
| LAN側（br1）IPアドレス | 192.168.1.1/24 |
| 拠点間VPNゲートウェイ（NIFCLOUD） | 172.17.0.1（実際のIPアドレス確認方法） |
| L2TPv3自装置ID | 1 |
| L2TPv3対向装置ID | 2 |
| L2TPv3ポート | 1702 |
| IKEバージョン | IKEv2 |
| アルゴリズム | AES128 / SHA1 / Group2 |
| SA有効期間 | 8時間 |
| アルゴリズム | AES128 / SHA1 |
| SA有効期間 | 1時間 |
[事前共有鍵]
- ルーター・拠点間VPNゲートウェイ（NIFCLOUD）間: secret
設定開始前に
自動設定の確認と削除
本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。
ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。
これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
- ネットワークケーブルを接続せずに起動する。
起動時に自動設定が実行されるための条件の一つに、特定インターフェースのリンクアップがあります。
ネットワークケーブルを接続しない状態で起動することにより、自動設定の適用を回避できます。
- 自動設定を手動で削除してから設定を行う。
前記の方法を採用できず自動設定が適用されてしまった場合は、「自動的な設定内容の削除」にしたがって、これらを手動で削除してから設定を開始してください。
システム時刻の設定
ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。
- 手動で設定する方法 - 「運用・管理」/「システム」
- NTPで自動設定する方法 - 「運用・管理」/「NTP」
ルーターの設定
- LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
no spanning-tree rstp enable
- WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
interface eth1 encapsulation ppp 0
- PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。
・LCP EchoによるPPP接続状態の確認（keepalive）
・ユーザー名（ppp username）
・パスワード（ppp password）
・IPアドレスの固定設定（ip address）
・MSS書き換え（ip tcp adjust-mss）
PPPの詳細は「PPP」/「一般設定」をご覧ください。
interface ppp0 keepalive ppp username user@ispA ppp password isppasswdA ip address 172.16.0.1/32 ip tcp adjust-mss 1414
- ソフトウェアブリッジ「1」を作成します。これには、bridgeコマンドを使います。
ブリッジングの詳細は「ブリッジング」/「一般設定」をご覧ください。
bridge 1
- LAN側インターフェースvlan1をソフトウェアブリッジ「1」のブリッジポートとして追加します。これにはbridge-groupコマンドを使います。
interface vlan1 bridge-group 1
- ブリッジインターフェースbr1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
interface br1 ip address 192.168.1.1/24
- 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
crypto isakmp key secret address 172.17.0.1
- IPsecの通信方式を規定するIPsecプロファイルを作成します。
IPsecプロファイルの詳細は「VPN」/「IPsec」をご覧ください。
ここでは、crypto ipsec profileコマンドでIPsecプロファイルを作成し、以下の情報を設定します。
・SA有効期間（lifetime）
・アルゴリズム（transform）
crypto ipsec profile nifcloud-ipsec lifetime seconds 3600 transform 1 protocol esp integrity SHA1 encryption AES128
- ISAKMPの通信方式を規定するISAKMPプロファイルを作成します。
ISAKMPプロファイルの詳細は「VPN」/「IPsec」をご覧ください。
ここでは、crypto isakmp profileコマンドでISAKMPプロファイルを作成し、以下の情報を設定します。
・IKEバージョン（version）
・SA有効期間（lifetime）
・DPDキープアライブパケット送信間隔（dpd-interval）
・DPDタイムアウト（dpd-timeout）
・アルゴリズム（transform）
crypto isakmp profile nifcloud-isakmp version 2 lifetime 28800 dpd-interval 15 dpd-timeout 90 transform 1 integrity SHA1 encryption AES128 group 2
- 対向ルーターとの間で使用するISAKMPプロファイルを指定します。これにはcrypto isakmp peerコマンドを使います。
crypto isakmp peer address 172.17.0.1 profile nifcloud-isakmp
- NIFCLOUD側の設定にあわせるため、L2TPv3で使用するUDPポートを初期値の1701から1702に変更します。これには、l2tp unmanaged portコマンドを使います。
l2tp unmanaged port 1702
- L2TPv3 over IPsecトンネルインターフェースtunnel0を作成し、ソフトウェアブリッジ「1」に所属させます。
これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。
・ソフトウェアブリッジへの割り当て（bridge-group）
・トンネルインターフェースのMTU（mtu）
・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
・トンネルインターフェースのL2TPv3 自装置ID（tunnel local id）
・トンネルインターフェースのL2TPv3 対向装置ID（tunnel remote id）
・トンネルインターフェースに対するIPsec保護の適用とIPsecプロファイルの指定（tunnel protection ipsec）
・トンネリング方式（tunnel mode l2tp v3）
トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、L2TPv3の詳細は「VPN」/「L2TPv3」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。
interface tunnel0 bridge-group 1 mtu 1500 tunnel source ppp0 tunnel destination 172.17.0.1 tunnel local id 1 tunnel remote id 2 tunnel protection ipsec profile nifcloud-ipsec tunnel mode l2tp v3
- ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。
内部ネットワークを表すゾーン「private」を作成します。
これには、zone、network、ip subnetの各コマンドを使います。
zone private network lan ip subnet 192.168.1.0/24
- 外部ネットワークを表すゾーン「public」を作成します。
前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
zone public network wan ip subnet 0.0.0.0/0 interface ppp0 host ppp0 ip address 172.16.0.1
- ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
これには、application、protocol、sport、dportの各コマンドを使います。
アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。
IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
application esp protocol 50
- ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
application isakmp protocol udp sport 500 dport 500
- UDPポート1702番を使うL2TPv3パケットを表すカスタムアプリケーション「l2tpv3」を定義します。
application l2tpv3 protocol udp dport 1702
- NAT-Traversalパケットを表すカスタムアプリケーション「nat-t」を定義します。
application nat-t protocol udp dport 4500
- 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。
・rule 10 - 本製品のWAN側インターフェースから外部への通信を許可します
・rule 20 - ISAKMPパケットを許可します
・rule 30 - IPsec（ESP）パケットを許可します
・rule 40 - NAT-Traversalパケットを許可します
・rule 50 - L2TPv3パケットを許可します
・rule 60 - 内部から内部への通信を許可します
・rule 70 - 内部から外部への通信を許可します
ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
firewall rule 10 permit any from public.wan.ppp0 to public.wan rule 20 permit isakmp from public.wan to public.wan.ppp0 rule 30 permit esp from public.wan to public.wan.ppp0 rule 40 permit nat-t from public.wan to public.wan.ppp0 rule 50 permit l2tpv3 from public.wan to public.wan.ppp0 rule 60 permit any from private to private rule 70 permit any from private to public protect
- LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
これには、nat、rule、enableの各コマンドを使います。
NATの詳細は「UTM」/「NAT」をご覧ください。
nat rule 10 masq any from private to public enable
- デフォルト経路（0.0.0.0/0）を設定します。これにはip routeコマンドを使います。
IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
ip route 0.0.0.0/0 ppp0
- 以上で設定は完了です。
end
設定の保存
設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。awplus# copy running-config startup-config
Building configuration...
[OK]
また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]
その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。
ファイアウォールログについて
ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。awplus(config)# log buffered level informational facility local5
記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall
NIFCLOUDの設定
- NIFCLOUDのコントロールパネルにログインします。
- 画面左上の「v」メニューから「ネットワーク」をクリックしてネットワーク図を開きます。
- 適切なリージョンとゾーンを選択します。
- NIFCLOUD側の仮想サブネット（プライベートLAN）を作成します。
「ネットワーク上での操作」ドロップダウンから「プライベートLAN作成」を選択します。

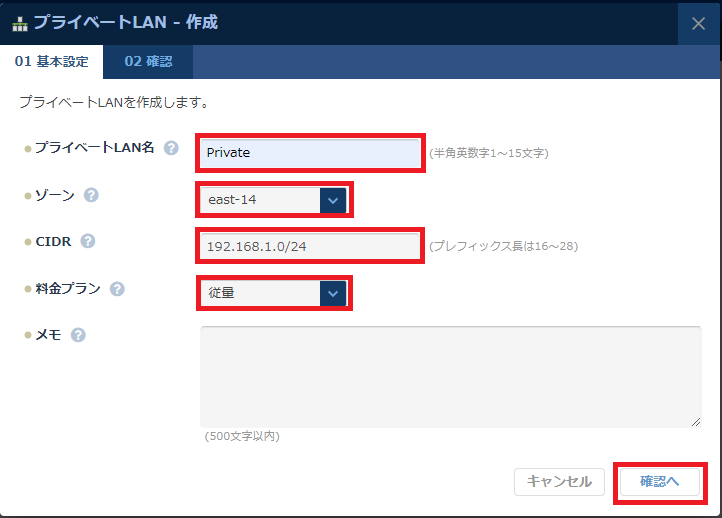

- 下記のとおり各項目を選択・入力します。
- プライベートLAN名：Private（一例）
- ゾーン：適切なものを選択
- CIDR：192.168.1.0/24（NIFCLOUD仮想サブネット。L2VPN接続する本製品のLAN側サブネットと共通）
- 料金プラン：適切なものを選択
- プライベートLAN名：Private（一例）
- NIFCLOUD側の拠点間VPNゲートウェイ（拠点間VPNGW）を作成します。
画面左の「ネットワーク」をクリックしてネットワーク図を開き、「ネットワーク上での操作」ドロップダウンから「拠点間VPNGW作成」を選択します。
- 下記のとおり各項目を選択・入力します。
- 拠点間VPNGW名：VPNgw（一例）
- ゾーン：適切なものを選択
- タイプ：適切なものを選択
- 料金プラン：適切なものを選択
- 拠点間VPNGW名：VPNgw（一例）

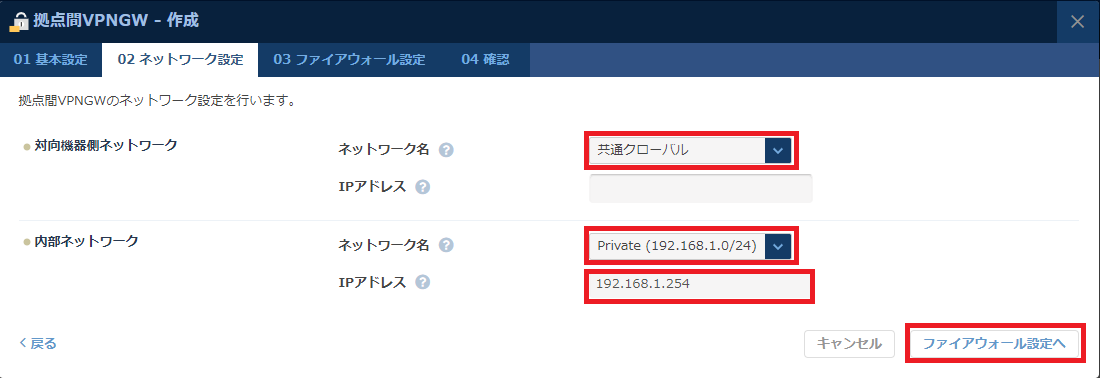

- 下記のとおり各項目を選択・入力します。
- 対向機器側ネットワーク
- ネットワーク名：共通グローバル
- ネットワーク名：共通グローバル
- 内部ネットワーク
- ネットワーク名：Private (192.168.1.0/24) （さきほど作成したもの）
- IPアドレス：192.168.1.254（拠点間VPNGWのプライベートLAN側IPアドレス）
- ネットワーク名：Private (192.168.1.0/24) （さきほど作成したもの）
- 対向機器側ネットワーク
- 今回はファイアウォールの設定を行わないので、そのまま「確認へ」をクリックし、表示された内容に問題がなければ「作成する」をクリックします。
- NIFCLOUDから見た対向ルーター（カスタマーゲートウェイ）、すなわち本製品の情報を指定します。
画面左の「カスタマーGW」をクリックし、「カスタマーゲートウェイ作成」をクリックします。

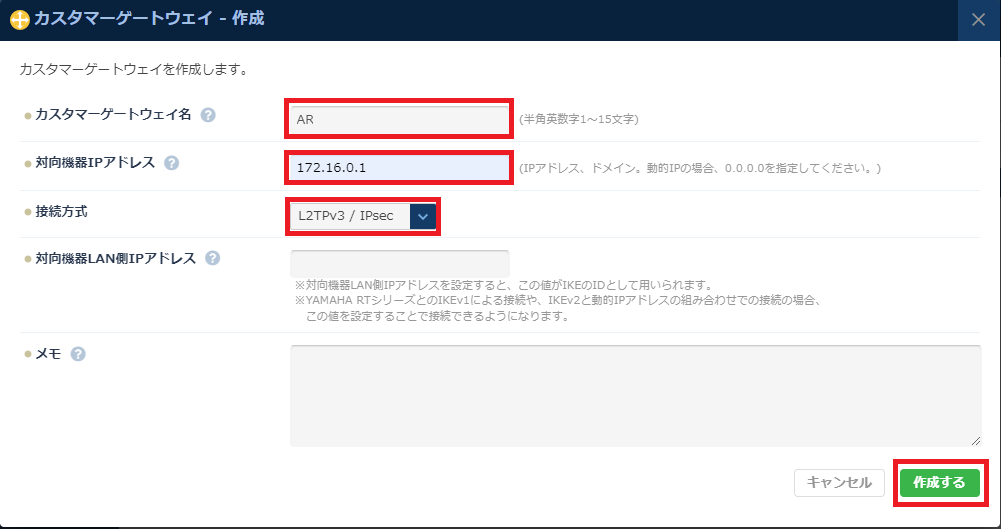

- 下記のとおり各項目を選択・入力します。
- カスタマーゲートウェイ名：AR（一例）
- 対向機器IPアドレス：172.16.0.1（本製品のWAN側IPアドレス）
- 接続方式：L2TPv3 / IPsec
- カスタマーゲートウェイ名：AR（一例）
- NIFCLOUD側の拠点間VPNゲートウェイから本製品（カスタマーゲートウェイ）に対するVPN接続設定を行います。
画面左の「ネットワーク」をクリックしてネットワーク図を開き、作成した「拠点間VPNGW」をクリックし、VPNの基本情報を開きます。
- 「拠点間VPNGWの操作」ドロップダウンから「VPNコネクション作成」を選択します。

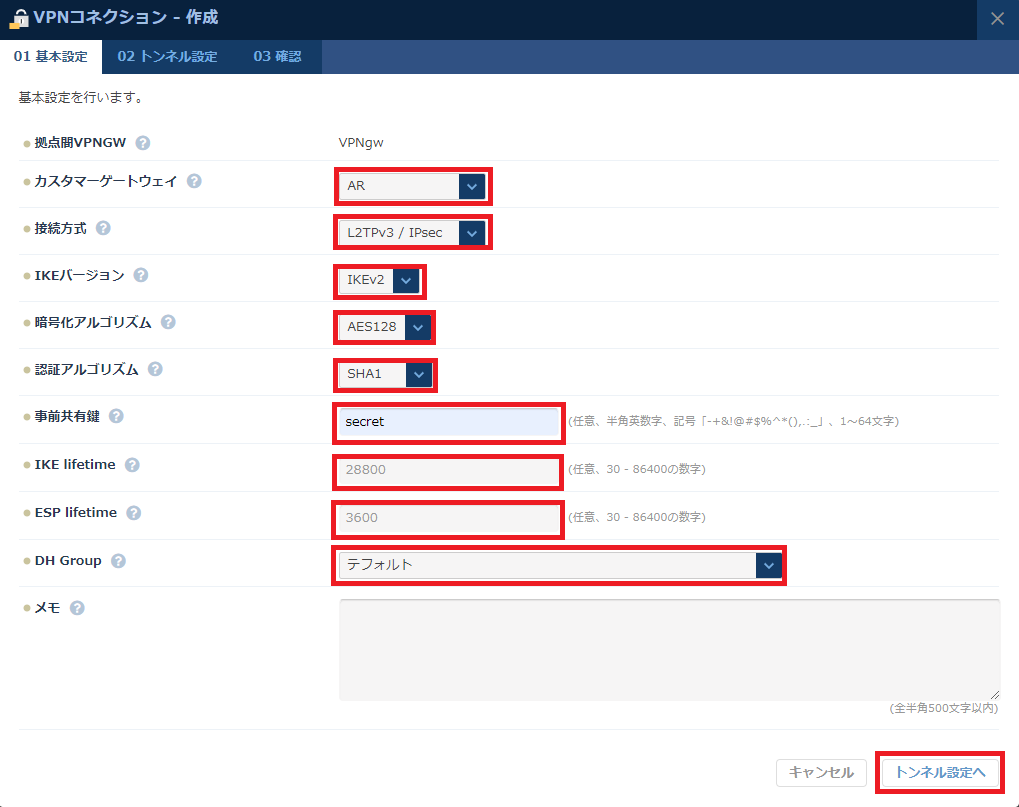

- 下記のとおり各項目を選択・入力します。
- カスタマーゲートウェイ：AR（さきほど作成したもの）
- 接続方式：L2TPv3 / IPsec
- IKEバージョン：IKEv2
- 暗号化アルゴリズム：AES128
- 認証アルゴリズム：SHA1
- 事前共有鍵：secret
- IKE lifetime：28800（デフォルト）
- ESP lifetime：3600（デフォルト）
- DH Group：デフォルト
- カスタマーゲートウェイ：AR（さきほど作成したもの）

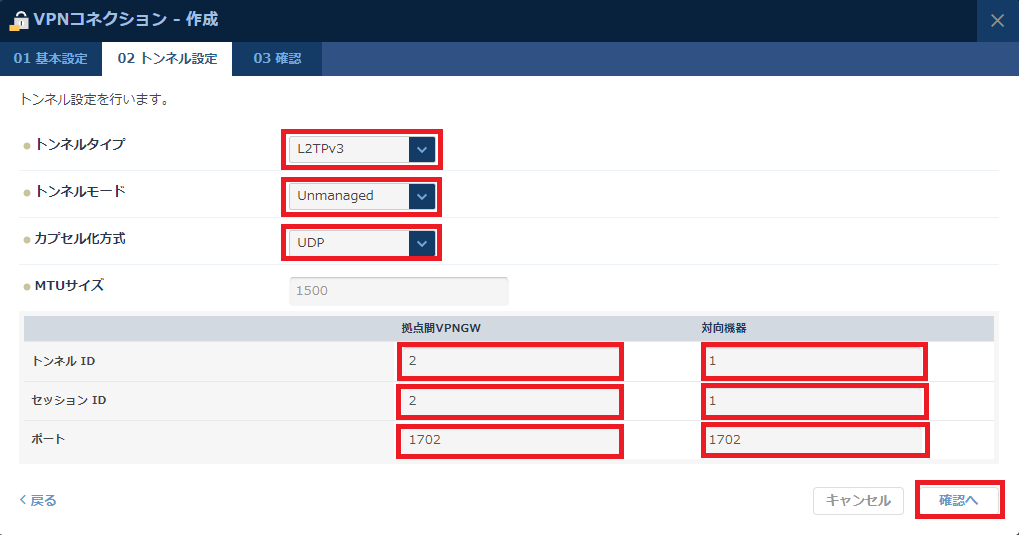

- 下記のとおり各項目を選択・入力します。
- トンネルタイプ：L2TPv3
- トンネルモード：Unmanaged
- カプセル化方式：UDP
- トンネルID
- 拠点間VPNGW：2
- 対向機器：1
- 拠点間VPNGW：2
- セッションID
- 拠点間VPNGW：2
- 対向機器：1
- 拠点間VPNGW：2
- ポート
- 拠点間VPNGW：1702
- 対向機器：1702
- 拠点間VPNGW：1702
- トンネルタイプ：L2TPv3

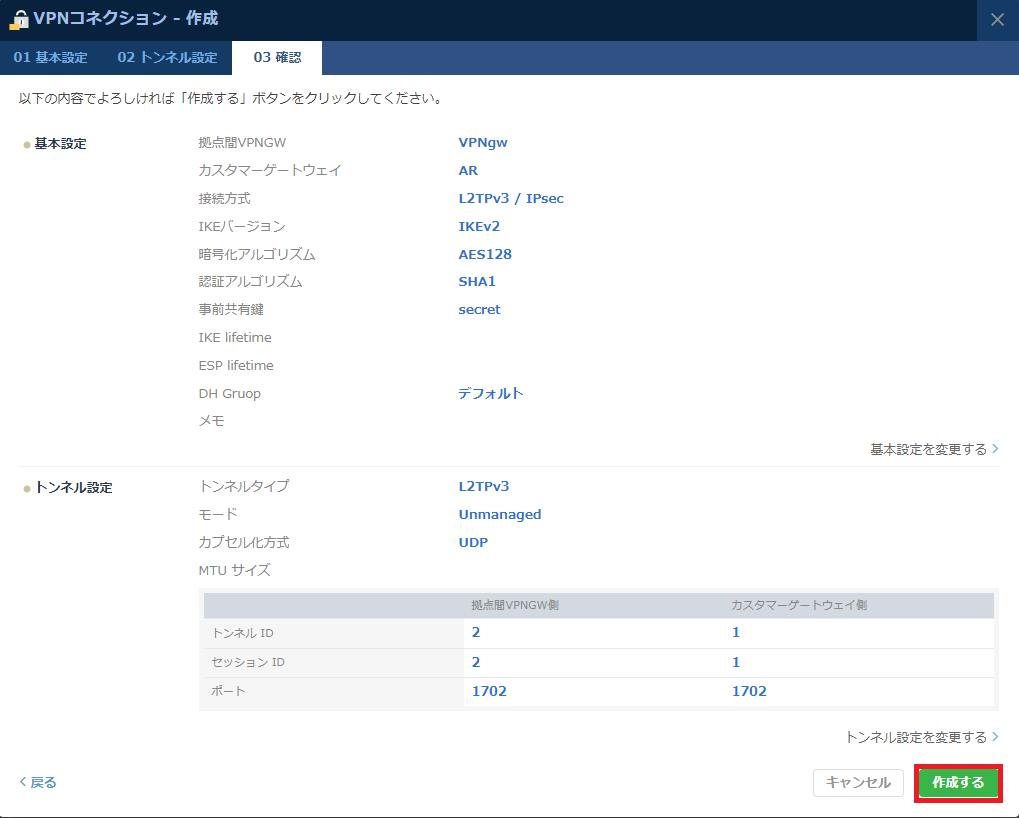

- 内容に問題がなければ「作成する」をクリックします。
- 画面左の「ネットワーク」をクリックしてネットワーク図を開き、作成した「拠点間VPNGW」をクリックしてVPNの基本情報を開きます。
さらに「ネットワーク」タブをクリックし、ネットワーク情報を開きます。
ネットワーク名「共通グローバル」の「IPアドレス」がNIFCLOUD側にある拠点間VPNゲートウェイ（拠点間VPNGW）のパブリックIPアドレスです。
このアドレスは本製品側のVPN設定時に対向ルーターのアドレスとして使用するため、メモしておいてください。
ルーターのコンフィグ
! no spanning-tree rstp enable ! interface eth1 encapsulation ppp 0 ! interface ppp0 keepalive ppp username user@ispA ppp password isppasswdA ip address 172.16.0.1/32 ip tcp adjust-mss 1414 ! bridge 1 ! interface vlan1 bridge-group 1 ! interface br1 ip address 192.168.1.1/24 ! crypto isakmp key secret address 172.17.0.1 ! crypto ipsec profile nifcloud-ipsec lifetime seconds 3600 transform 1 protocol esp integrity SHA1 encryption AES128 ! crypto isakmp profile nifcloud-isakmp version 2 lifetime 28800 dpd-interval 15 dpd-timeout 90 transform 1 integrity SHA1 encryption AES128 group 2 ! crypto isakmp peer address 172.17.0.1 profile nifcloud-isakmp ! l2tp unmanaged port 1702 ! interface tunnel0 bridge-group 1 mtu 1500 tunnel source ppp0 tunnel destination 172.17.0.1 tunnel local id 1 tunnel remote id 2 tunnel protection ipsec profile nifcloud-ipsec tunnel mode l2tp v3 ! zone private network lan ip subnet 192.168.1.0/24 ! zone public network wan ip subnet 0.0.0.0/0 interface ppp0 host ppp0 ip address 172.16.0.1 ! application esp protocol 50 ! application isakmp protocol udp sport 500 dport 500 ! application l2tpv3 protocol udp dport 1702 ! application nat-t protocol udp dport 4500 ! firewall rule 10 permit any from public.wan.ppp0 to public.wan rule 20 permit isakmp from public.wan to public.wan.ppp0 rule 30 permit esp from public.wan to public.wan.ppp0 rule 40 permit nat-t from public.wan to public.wan.ppp0 rule 50 permit l2tpv3 from public.wan to public.wan.ppp0 rule 60 permit any from private to private rule 70 permit any from private to public protect ! nat rule 10 masq any from private to public enable ! ip route 0.0.0.0/0 ppp0 ! end
