AppleTalk/概要・基本設定

  - AppleTalkルーターとしての基本設定
   - ローカルルーター
   - リモートルーター
    - 交換回線によるPPPダイヤルオンデマンド接続（BRI→ISDN→PPP）
    - 専用回線によるPPP常時接続（BRI→TDM→PPP）
    - フレームリレーによる接続（BRI→TDM→FR）

AppleTalkルーティングモジュールについて説明します。



AppleTalkルーターとしての基本設定

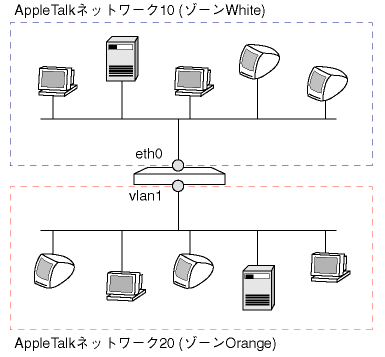

ローカルルーター

Note - Ethernetは物理層からデータリンク層までをカバーする規格です。

1. AppleTalkモジュールを有効にします。

   ENABLE APPLETALK ↓


2. 各インターフェースにAppleTalkのネットワークレンジを設定します。レンジは「10-12」（10、11、12の意味）のように指定しますが、ネットワーク番号を1つしか使わない場合は単に「10」のように指定できます。

   ADD APPLETALK PORT INT=eth0 SEED=10 ↓
ADD APPLETALK PORT INT=vlan1 SEED=20 ↓



3. デフォルトゾーン名を設定します。AppleTalkのポート番号は作成順に1番、2番...と付けられます。番号はSHOW APPLETALK PORTコマンドで確認できます。

   ADD APPLETALK ZONE=white PORT=1 DEFAULT ↓
ADD APPLETALK ZONE=orange PORT=2 DEFAULT ↓


リモートルーター

• 交換回線によるPPPダイヤルオンデマンド接続（BRI→ISDN→PPP）

• 専用回線によるPPP常時接続（BRI→TDM→PPP）

• フレームリレーによる接続（BRI→TDM→FR）

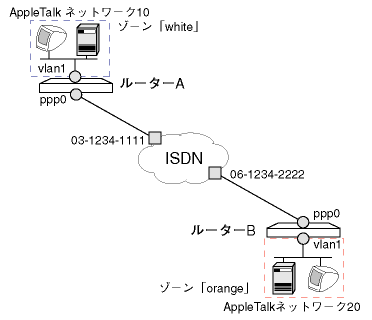

交換回線によるPPPダイヤルオンデマンド接続（BRI→ISDN→PPP）

• CREATE PPPコマンドでPPPインターフェースを作成するとき、IDLEパラメーターにON（または自動切断までの秒数）を指定してダイヤルオンデマンドを有効にする

• ADD APPLETALK PORTコマンドでPPP上にAppleTalkインターフェースを作成するとき、DEMAND=ONを指定してRTMPパケット（ルーティング情報）の交換を行わないように設定する。これにより不要な発呼を防止することができる。


1. 物理層（BRI、ISDN）をセットアップします。

   ADD ISDN CALL=remote NUMBER=0612342222 PRECEDENCE=OUT INTREQ=bri0 ↓
SET ISDN CALL=remote OUTSUB=LOCAL SEARCHSUB=LOCAL ↓



2. データリンク層（PPP）の設定を行います。「IDLE=ON」でダイヤルオンデマンドを有効にするのを忘れないよう注意してください。また、相手ルーターのPPPユーザーアカウントも登録します。

   CREATE PPP=0 OVER=ISDN-remote IDLE=ON AUTHENTICATION=CHAP ↓
SET PPP=0 USER=RouterA PASSWORD=PasswordA ↓
ADD USER=RouterB PASSWORD=PasswordB LOGIN=NO ↓



3. AppleTalkモジュールを有効にします。

   ENABLE APPLETALK ↓


4. LAN側（vlan1）インターフェース上にAppleTalkインターフェースを作成します。SEEDパラメーターでAppleTalkのネットワークレンジを設定します。レンジは「10-12」（10、11、12の意味）のように指定しますが、ネットワーク番号を1つしか使わない場合は単に「10」のように指定できます。

   ADD APPLETALK PORT INT=vlan1 SEED=10 ↓


5. デフォルトゾーン名を設定します。AppleTalkのポート番号は作成順に1番、2番...と付けられます。番号はSHOW APPLETALK PORTコマンドで確認できます。

   ADD APPLETALK ZONE=white PORT=1 DEFAULT ↓


6. WAN側（ppp0）インターフェース上にAppleTalkインターフェースを作成します。通常、AppleTalkのWANインターフェースにはネットワーク番号を割り当てません。また、「DEMAND=ON」を指定して、RTMPパケットの定期交換が行われないように設定してください。

   ADD APPLETALK PORT INT=ppp0 DEMAND=ON ↓


7. 対向ネットワークへの経路をスタティックに登録します。RTMPの定期交換を行わないよう設定しているため、この設定は必須です。

   ADD APPLETALK ROUTE=20 PORT=2 HOPS=2 ↓

1. 物理層（BRI、ISDN）をセットアップします。

   ADD ISDN CALL=remote NUMBER=0312341111 PRECEDENCE=IN INTREQ=bri0 ↓
SET ISDN CALL=remote OUTSUB=LOCAL SEARCHSUB=LOCAL ↓



2. データリンク層（PPP）の設定を行います。「IDLE=ON」でダイヤルオンデマンドを有効にするのを忘れないよう注意してください。また、相手ルーターのPPPユーザーアカウントも登録します。

   CREATE PPP=0 OVER=ISDN-remote IDLE=ON AUTHENTICATION=CHAP ↓
SET PPP=0 USER=RouterB PASSWORD=PasswordB ↓
ADD USER=RouterA PASSWORD=PasswordA LOGIN=NO ↓



3. AppleTalkモジュールを有効にします。

   ENABLE APPLETALK ↓


4. LAN側（vlan1）インターフェース上にAppleTalkインターフェースを作成します。SEEDパラメーターでAppleTalkのネットワークレンジを設定します。レンジは「10-12」（10、11、12の意味）のように指定しますが、ネットワーク番号を1つしか使わない場合は単に「10」のように指定できます。

   ADD APPLETALK PORT INT=vlan1 SEED=20 ↓


5. デフォルトゾーン名を設定します。AppleTalkのポート番号は作成順に1番、2番...と付けられます。番号はSHOW APPLETALK PORTコマンドで確認できます。

   ADD APPLETALK ZONE=orange PORT=1 DEFAULT ↓


6. WAN側（ppp0）インターフェース上にAppleTalkインターフェースを作成します。通常、AppleTalkのWANインターフェースにはネットワーク番号を割り当てません。また、「DEMAND=ON」を指定して、RTMPパケットの定期交換が行われないように設定してください。

   ADD APPLETALK PORT INT=ppp0 DEMAND=ON ↓


7. 対向ネットワークへの経路をスタティックに登録します。RTMPの定期交換を行わないよう設定しているため、この設定は必須です。

   ADD APPLETALK ROUTE=10 PORT=2 HOPS=2 ↓

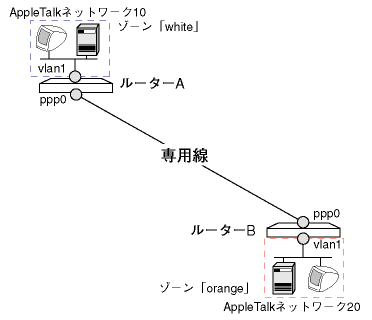

専用回線によるPPP常時接続（BRI→TDM→PPP）

1. 物理層（BRI、TDM）をセットアップします。

   SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
CREATE TDM GROUP=remote INT=bri0 SLOTS=1-2 ↓



2. データリンク層（PPP）の設定を行います。専用回線なのでPPPのユーザー認証は省略しています。

   CREATE PPP=0 OVER=TDM-remote ↓


3. AppleTalkモジュールを有効にします。

   ENABLE APPLETALK ↓


4. LAN側（vlan1）インターフェース上にAppleTalkインターフェースを作成します。SEEDパラメーターでAppleTalkのネットワークレンジを設定します。レンジは「10-12」（10、11、12の意味）のように指定しますが、ネットワーク番号を1つしか使わない場合は単に「10」のように指定できます。

   ADD APPLETALK PORT INT=vlan1 SEED=10 ↓


5. デフォルトゾーン名を設定します。AppleTalkのポート番号は作成順に1番、2番...と付けられます。番号はSHOW APPLETALK PORTコマンドで確認できます。

   ADD APPLETALK ZONE=white PORT=1 DEFAULT ↓


6. WAN側（ppp0）インターフェース上にAppleTalkインターフェースを作成します。通常、AppleTalkのWANインターフェースにはネットワーク番号を割り当てません。

   ADD APPLETALK PORT INT=ppp0 ↓

1. 物理層（BRI、TDM）をセットアップします。

   SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
CREATE TDM GROUP=remote INT=bri0 SLOTS=1-2 ↓



2. データリンク層（PPP）の設定を行います。専用回線なのでPPPのユーザー認証は省略しています。

   CREATE PPP=0 OVER=TDM-remote ↓


3. AppleTalkモジュールを有効にします。

   ENABLE APPLETALK ↓


4. LAN側（vlan1）インターフェース上にAppleTalkインターフェースを作成します。SEEDパラメーターでAppleTalkのネットワークレンジを設定します。レンジは「10-12」（10、11、12の意味）のように指定しますが、ネットワーク番号を1つしか使わない場合は単に「10」のように指定できます。

   ADD APPLETALK PORT INT=vlan1 SEED=20 ↓


5. デフォルトゾーン名を設定します。AppleTalkのポート番号は作成順に1番、2番...と付けられます。番号はSHOW APPLETALK PORTコマンドで確認できます。

   ADD APPLETALK ZONE=orange PORT=1 DEFAULT ↓


6. WAN側（ppp0）インターフェース上にAppleTalkインターフェースを作成します。通常、AppleTalkのWANインターフェースにはネットワーク番号を割り当てません。

   ADD APPLETALK PORT INT=ppp0 ↓

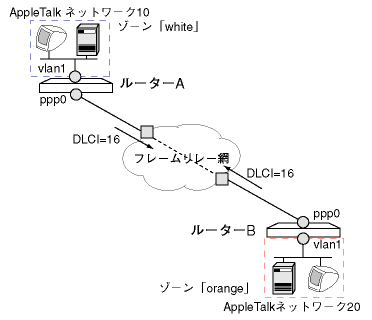

フレームリレーによる接続（BRI→TDM→FR）

1. 物理層（BRI、TDM）をセットアップします。フレームリレー接続時の物理層設定は専用線接続と同じです。

   SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
CREATE TDM GROUP=remote INT=bri0 SLOTS=1-2 ↓



2. データリンク層（FR）の設定を行います。「RESET FR=0」はLMIの設定を有効にするためのものです。

   CREATE FR=0 OVER=TDM-remote LMISCHEME=ANNEXD ↓
RESET FR=0 ↓



3. AppleTalkモジュールを有効にします。

   ENABLE APPLETALK ↓


4. LAN側（vlan1）インターフェース上にAppleTalkインターフェースを作成します。SEEDパラメーターでAppleTalkのネットワークレンジを設定します。レンジは「10-12」（10、11、12の意味）のように指定しますが、ネットワーク番号を1つしか使わない場合は単に「10」のように指定できます。

   ADD APPLETALK PORT INT=vlan1 SEED=10 ↓


5. デフォルトゾーン名を設定します。AppleTalkのポート番号は作成順に1番、2番...と付けられます。番号はSHOW APPLETALK PORTコマンドで確認できます。

   ADD APPLETALK ZONE=white PORT=1 DEFAULT ↓


6. WAN側（fr0）インターフェース上にAppleTalkインターフェースを作成します。通常、AppleTalkのWANインターフェースにはネットワーク番号を割り当てません。

   ADD APPLETALK PORT INT=fr0 ↓



   Note - 従量制フレームリレーサービスをご契約の場合は、「DEMAND=ON」を指定してRTMPの定期交換をオフにしてください。また、ADD APPLETALK ROUTEコマンドを使って、経路情報をスタティック登録してください。具体例は「交換回線によるPPPダイヤルオンデマンド接続」をご覧ください。



7. WAN側AppleTalkインターフェース（AppleTalkポート「2」）にDLCを追加します。

   ADD APPLETALK PORT=2 DLCI=16 ↓

1. 物理層（BRI、TDM）をセットアップします。フレームリレー接続時の物理層設定は専用線接続と同じです。

   SET BRI=0 MODE=TDM ACTIVATION=ALWAYS TDMSLOTS=1-2 ↓
CREATE TDM GROUP=remote INT=bri0 SLOTS=1-2 ↓



2. データリンク層（FR）の設定を行います。「RESET FR=0」はLMIの設定を有効にするためのものです。

   CREATE FR=0 OVER=TDM-remote LMISCHEME=ANNEXD ↓
RESET FR=0 ↓



3. AppleTalkモジュールを有効にします。

   ENABLE APPLETALK ↓


4. LAN側（vlan1）インターフェース上にAppleTalkインターフェースを作成します。SEEDパラメーターでAppleTalkのネットワークレンジを設定します。レンジは「10-12」（10、11、12の意味）のように指定しますが、ネットワーク番号を1つしか使わない場合は単に「10」のように指定できます。

   ADD APPLETALK PORT INT=vlan1 SEED=20 ↓


5. デフォルトゾーン名を設定します。AppleTalkのポート番号は作成順に1番、2番...と付けられます。番号はSHOW APPLETALK PORTコマンドで確認できます。

   ADD APPLETALK ZONE=orange PORT=1 DEFAULT ↓


6. WAN側（fr0）インターフェース上にAppleTalkインターフェースを作成します。通常、AppleTalkのWANインターフェースにはネットワーク番号を割り当てません。

   ADD APPLETALK PORT INT=fr0 ↓



   Note - 従量制フレームリレーサービスをご契約の場合は、「DEMAND=ON」を指定してRTMPの定期交換をオフにしてください。また、ADD APPLETALK ROUTEコマンドを使って、経路情報をスタティック登録してください。具体例は「交換回線によるPPPダイヤルオンデマンド接続」をご覧ください。



7. WAN側AppleTalkインターフェース（AppleTalkポート「2」）にDLCを追加します。

   ADD APPLETALK PORT=2 DLCI=16 ↓

SHOW APPLETALK ↓

SHOW APPLETALK PORT ↓
SHOW APPLETALK PORT=2 ↓


SHOW APPLETALK ZONE ↓

SHOW APPLETALK ROUTE ↓

SHOW APPLETALK AARP ↓

SHOW APPLETALK COUNT=ALL ↓

Manager > ping 28:33 Echo reply 1 from 28.33 time delay 1 ms Echo reply 2 from 28.33 time delay 0 ms Echo reply 3 from 28.33 time delay 0 ms Echo reply 4 from 28.33 time delay 0 ms Echo reply 5 from 28.33 time delay 0 ms
