エンハンスド・カテゴリー5ケーブルとカテゴリー6ケーブル

エンハンスド・カテゴリー5ケーブルとカテゴリー6ケーブルの大きな違いは伝送に使用する周波数の帯域幅にあります。周波数^※とは、伝送信号の1秒あたりのサイクル（周期）数を表します。サイクル数が多い程、多くの情報を伝送することができます。

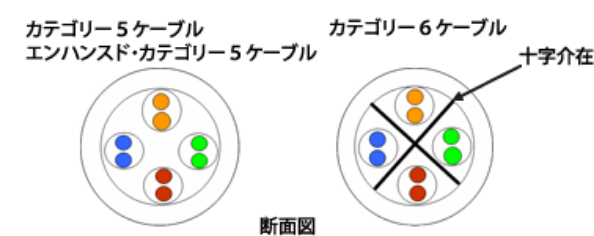

カテゴリー6ケーブルでは、エンハンスド・カテゴリー5ケーブルより優れた伝送性能を保証するため、伝送特性の基準値がより厳しく規定されています。その厳しい基準値を満たすために、アライドテレシスのケーブルでは各ペアの間に十字介在を挿入しています。

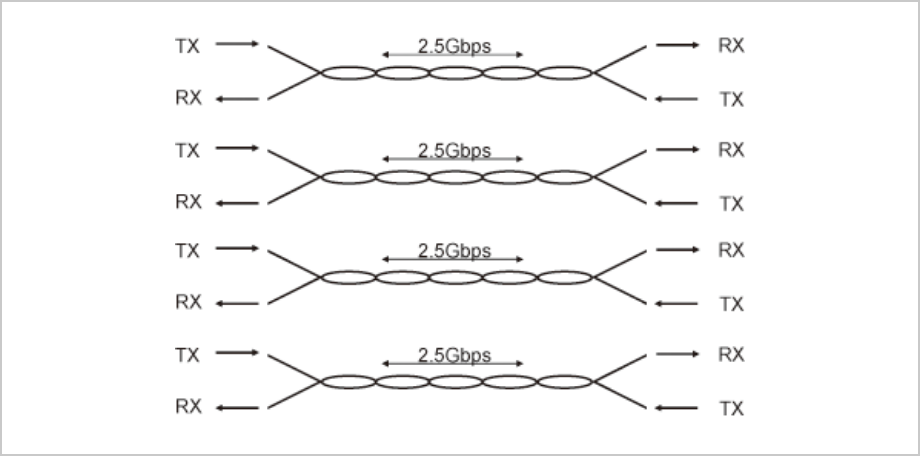

また、カテゴリー6ケーブルは、10GBASE-Tにも対応しているのも大きな特徴です。ネットワークインフラの高速化が進む現在、将来の配線システムを踏まえたシステム配線が求められています。10/100/1000BASE-T、10GBASE-Tに対応したカテゴリー6ケーブルを今敷設しておくことで、将来のケーブルのリプレース等にかかるコストが少なくてすみます。

周波数の帯域幅は通信ケーブルの情報伝送容量として定義されています。

カテゴリー別におけるケーブル規格値（TIA/EIA）

[TIA/EIAによる規格値]（数値は20±3℃での測定値を示す）

カテゴリー	エンハンスド・カテゴリー5					カテゴリー6
帯域幅	1～100MHz					1～250MHz
100BASE-TX	対応					対応

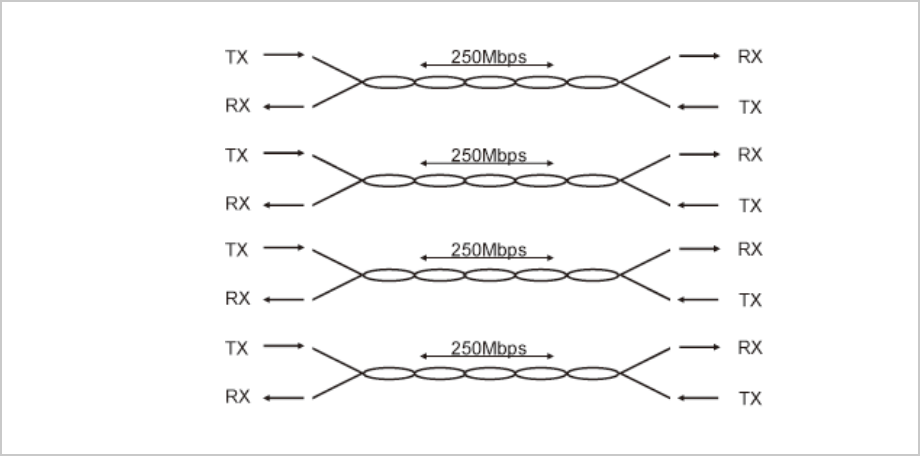

1000BASE-T	対応					対応
10GBASE-T	未対応					対応（最大55m)

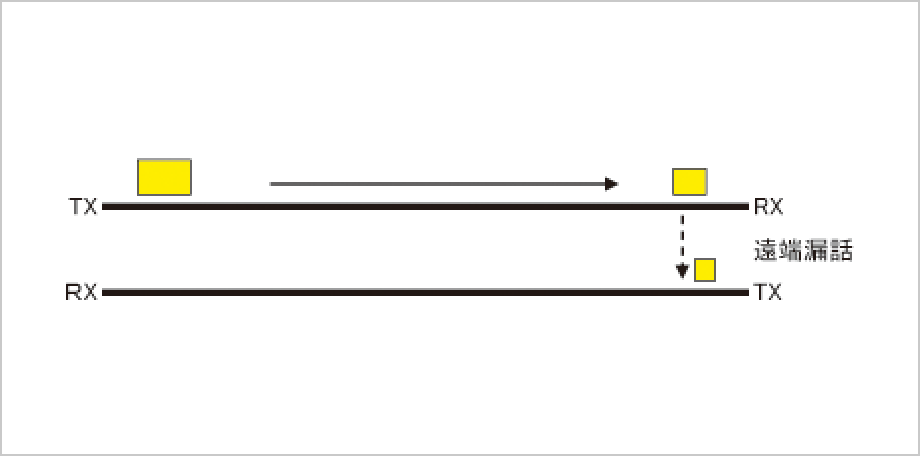

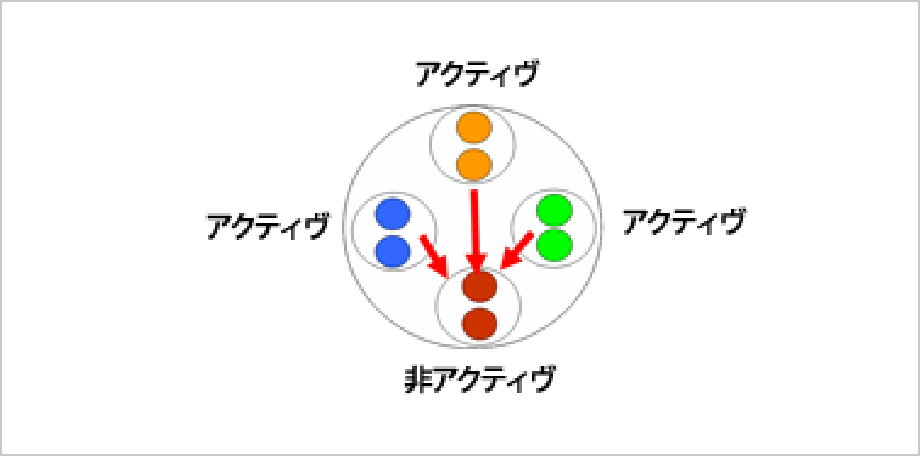

パラメーター	挿入損失	NEXT	PSNEXT	ELEFEXT	PSELFEXT	挿入損失	NEXT	PSNEXT	ELEFEXT	PSELFEXT
0.772MHz	1.8以下	67.0以上	64.3以上	66.0以上	63.0以上	1.8以下	76.0以上	70.0以上	70.0以上	67.0以上
1MHz	2.0以下	65.3以上	62.3以上	63.8以上	60.8以上	2.0以下	74.3以上	72.3以上	67.8以上	64.8以上
4MHz	4.1以下	56.3以上	53.3以上	51.7以上	48.7以上	3.8以下	65.3以上	63.3以上	55.7以上	52.7以上
8MHz	5.8以下	51.8以上	48.8以上	45.7以上	42.7以上	5.3以下	60.8以上	58.8以上	49.7以上	46.7以上
10MHz	6.5以下	50.3以上	47.3以上	43.8以上	40.8以上	6.0以下	59.3以上	57.3以上	43.7以上	44.8以上
16MHz	8.2以下	47.3以上	44.3以上	39.7以上	36.7以上	7.6以下	56.3以上	54.3以上	39.8以上	40.7以上
20MHz	9.3以下	45.8以上	42.8以上	37.7以上	34.7以上	8.5以下	54.8以上	52.8以上	41.7以上	38.7以上
25MHz	10.4以下	44.3以上	41.3以上	35.8以上	32.8以上	9.5以下	53.3以上	51.3以上	39.8以上	36.8以上
31.25MHz	11.7以下	42.9以上	39.9以上	33.9以上	30.9以上	10.7以下	51.9以上	49.9以上	37.9以上	34.9以上
62.5MHz	17.0以下	38.4以上	35.4以上	27.8以上	24.8以上	15.4以下	47.4以上	45.4以上	31.8以上	28.7以上
100MHz	22.0以下	35.3以上	32.3以上	23.8以上	20.8以上	19.8以下	44.3以上	42.3以上	27.8以上	24.8以上
200MHz	–	–	–	–	–	29.0以下	39.8以上	37.8以上	21.7以上	18.7以上
250MHz	–	–	–	–	–	32.8以下	38.3以上	36.3以上	19.8以上	16.8以上

用語解説

挿入損失

挿入損失とは、減衰とも呼ばれ、送信機/受信機間に、配線またはコンポーネントを挿入した結果、発生する信号の損失を測定したもので、入力パワーと受信機における信号パワーの比です。

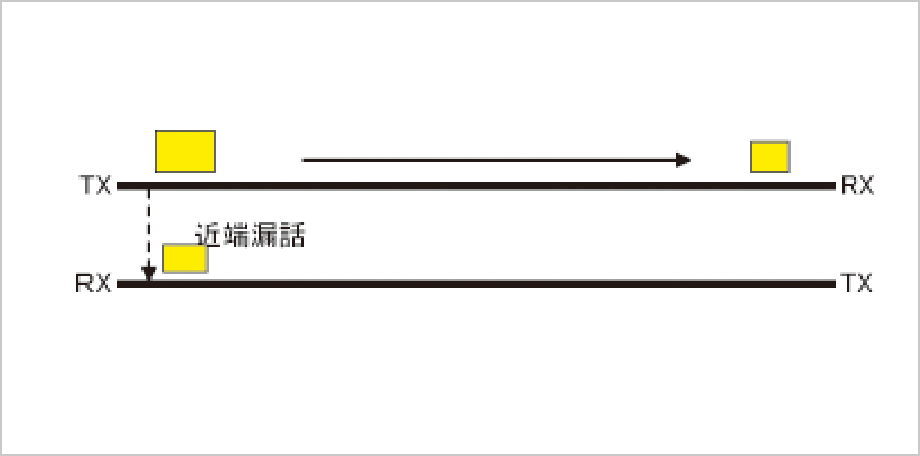

NEXT(近端漏話)

NEXT(近端漏話)は、通信ケーブル内のあるペアに信号が伝送されたときに、その他のペアに通り抜ける信号(漏話)パワーの計測値であり、あるペアの送信機から発した信号の入力パワーと他ペアの受信機が受ける近端漏話のパワーの比です。
このエネルギーは、同じ端の受信機ではノイズとなるため、通信ケーブル特性の中でも重要なパラメーターです。NEXTが大きい程、近端漏話の影響が小さい、つまり伝送性能がよいといえます。
