QoS

目次

QoS（DiffServ方式）とは

アプリケーションデータを分類・グループ化し、IPヘッダ内の「ToS（Type of Service）」や「DSCP（DiffServ Code Point）」、IEEE 802.1Qタグ内の「CoS（Class of Service）」を参照してグループごとの優先度に従い、データを転送する「アプリケーションやユーザー単位で、必要とされる通信品質を提供する技術」です。

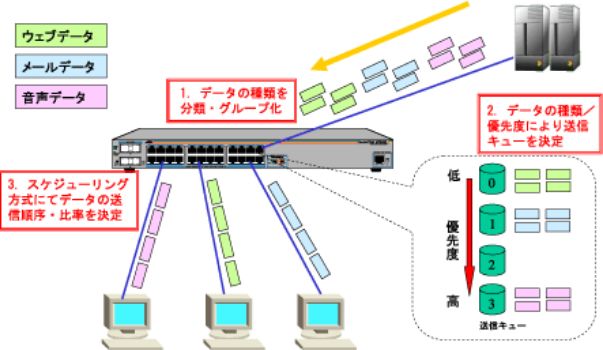

QoS処理の流れ

データの分類・グループ化（ポリシーベース）※

優先度による送信キューの決定

スケジューリング方式によるデータ送信

  • ポリシーベースQoSをサポートしている製品に限る

データの分類・グループ化（ポリシーベース）

受信データをL2～L4ヘッダフィールドの任意の内容に基づいて分類し、それぞれに任意のサービスレベルを割り当てることができる。
帯域制限、帯域保証、802.1p、ToS、DSCPの書き換え、送信キューの割り当てといったことが可能。

[指定可能なL2～L4フィールドの例]※

フィールド値概要
ETHFORMATイーサネットのフレームフォーマット
PROTOCOLレイヤー3プロトコルタイプ
MACTYPEレイヤー2アドレス種別
MACSADDR送信元MACアドレス
MACDADDR宛先MACアドレス
VLAN入力VLAN
TPID802.1Q VLANタグヘッダーのTPID
VLANPRIORITY802.1p ユーザプライオリティ
INNERTPIDダブルタグVLAN時の内側のタグのTPID
INNERVLANPRIORITYダブルタグVLAN時の内側の802.1pプライオリティ
INNERVLANIDダブルタグVLAN時の内側のVLAN ID
IPSADDR始点IPv4/IPv6アドレス
IPDADDR終点IPv4/IPv6アドレス
IPDSCPIPv4/IPv6ヘッダーのDSCP
IPTOSIPv4のToSプライオリティ
IPPROTOCOLIPv4のプロトコルタイプ、IPv6の次ヘッダーフィールド
TCPSPORTTCP始点ポート
TCPDPORTTCP終点ポート
UDPSPORTUDP始点ポート
UDPDPORTUDP終点ポート
L4SMASKTCP/UDP始点ポートに対するANDマスク
L4SMASKTCP/UDP終点ポートに対するANDマスク
  • 対象機器によりサポートするフィールドが異なる記事の内容は公開日時点の情報です。

優先度による送信キューの決定

優先度を指定する方式

各データ（フレーム/パケット）の特定のビットの値を参照し、優先度の高低を判断する。判断するための方法は以下に示す3種類がある。

CoS※(Class of Service)
  • CoSにはIEEE標準の「802.1p方式」と、VLANトランク用カプセルプロトコルを用いたCisco Systems社独自の「ISL (Inter-Switch- Link)方式」がある。 アライドテレシスのスイッチ製品は802.1p方式のみサポート。

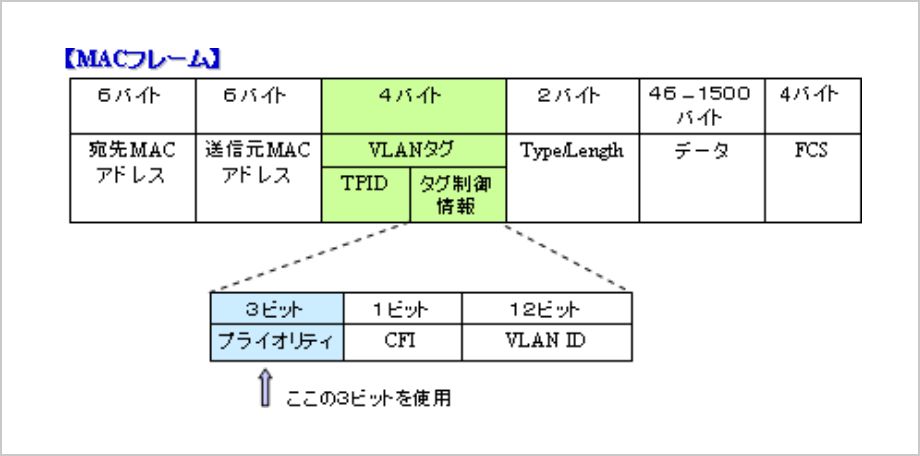

CoS (802.1p方式)
MACフレームのVLANタグ内「ユーザプライオリティ」フィールドの3ビットの情報を 使用し、8段階のプライオリティ付けが可能。IEEE802.1pにて標準化されており、この優先度によって送信時のキューの割り当てが決定する。

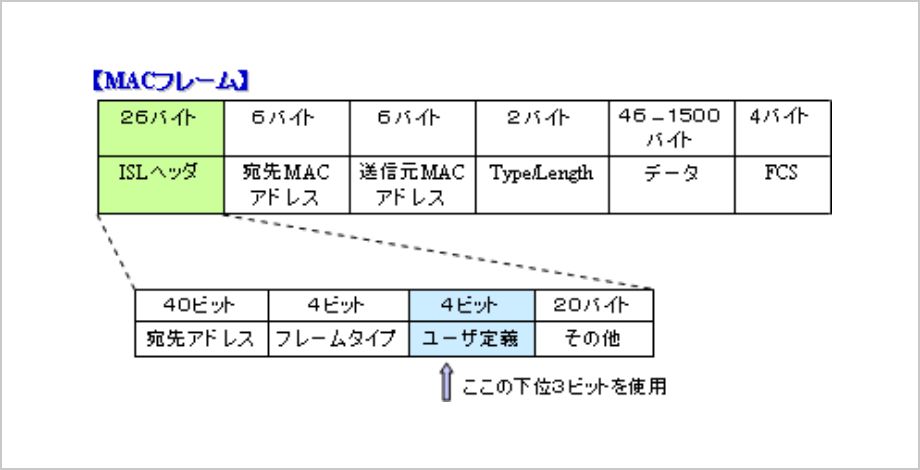

CoS (Cisco Systems社 ISL方式)
ISLヘッダ内「ユーザ定義」フィールドの下位3ビットの情報を使用し、8段階の プライオリティ付けが可能。ISLヘッダはCisco社独自のVLANトランク方式にて使用されるため、アライドテレシス製品では未サポート。

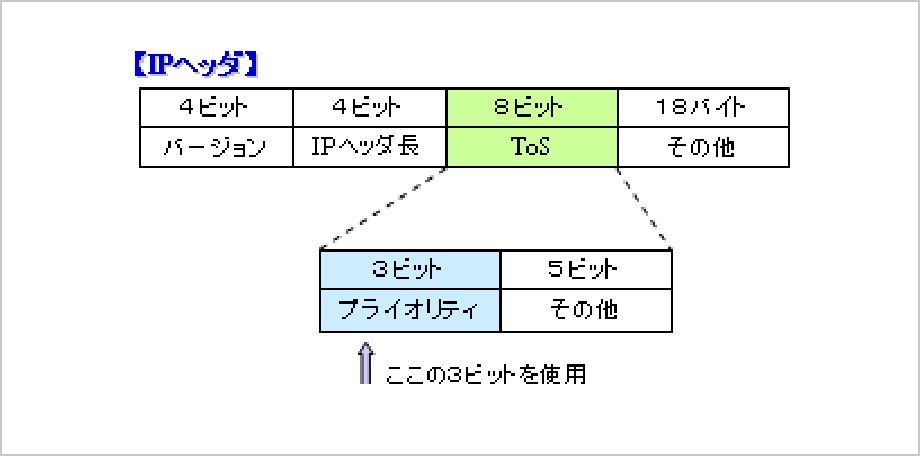

ToS (Type of Service)： IP Precedence

IPヘッダ内「ToS」フィールドの3ビットの情報（IP Precedence）を使用し、8段階の プライオリティ付けが可能。ただし、現在ではToSはほとんど使用されず、同じToSフィールドを使用するDSCPが一般的となっている。

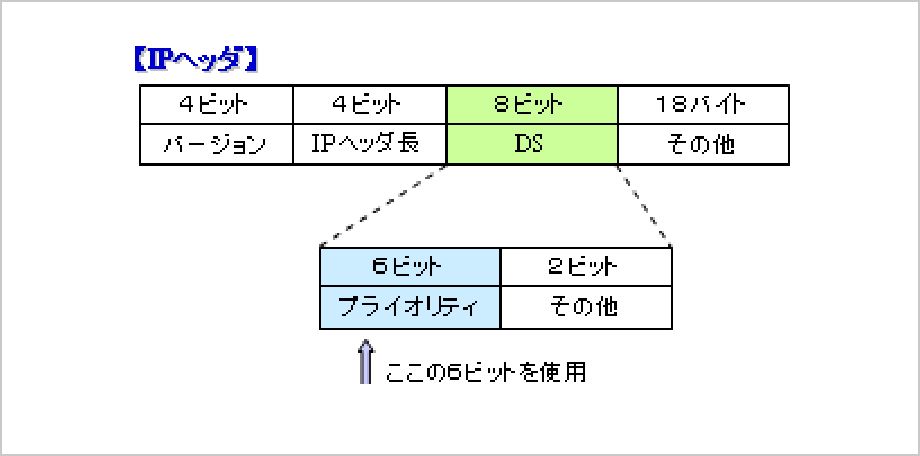

DSCP (DiffServ Code Point)

IPヘッダ内「ToS」フィールドが「DS（DiffServ）」フィールドとして、再定義されている。この6ビットの情報を使用し、64段階のプライオリティ付けが可能。DiffServドメイン内にて、共通のルールの適用が可能となる。

スケジューリング方式によるデータ送信

QoSをサポートしている製品は、スイッチの各物理ポートに1個から8個の送信用のキューがあり、データに指定されているプライオリティ値（DSCP、ToS，CoS）、またはポリシーベースのルールに従い、それぞれのデータが各送信キューに格納される。スケジューリング方式により、送信キューごとの送信データの量、順番が決定される。

アライドテレシス製品がサポートするスケジューリング方式

  • 製品によりサポートする方式は異なる

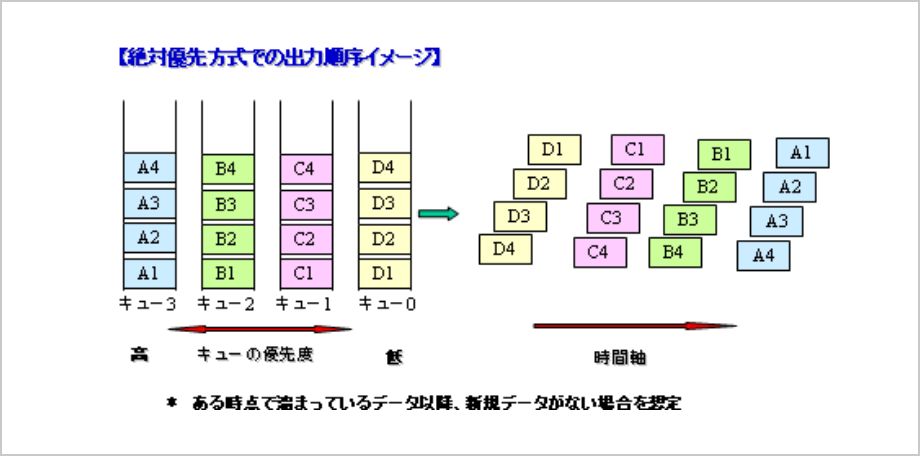

絶対優先（Strict Priority)

キューの優先度の高いものから優先的に送信する。優先度の高いキューにデータが残っている場合には、それより優先度の低いキューからのデータは全く送信することができなくなる。

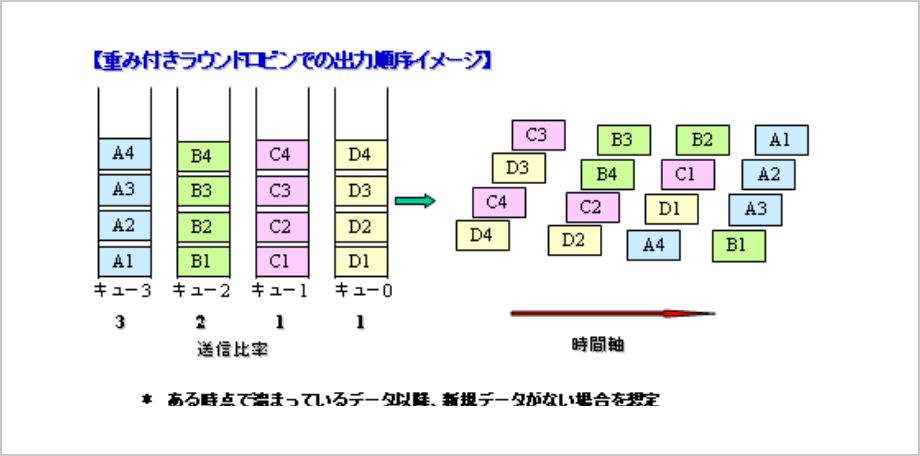

重み付きラウンドロビン（Weighted Round Robin)

それぞれのキューに指定されている出力データ数の比率、または最大送信データ数に従って送信する。優先度の低いキューでも、ある一定の割合にて送信をすることができる。

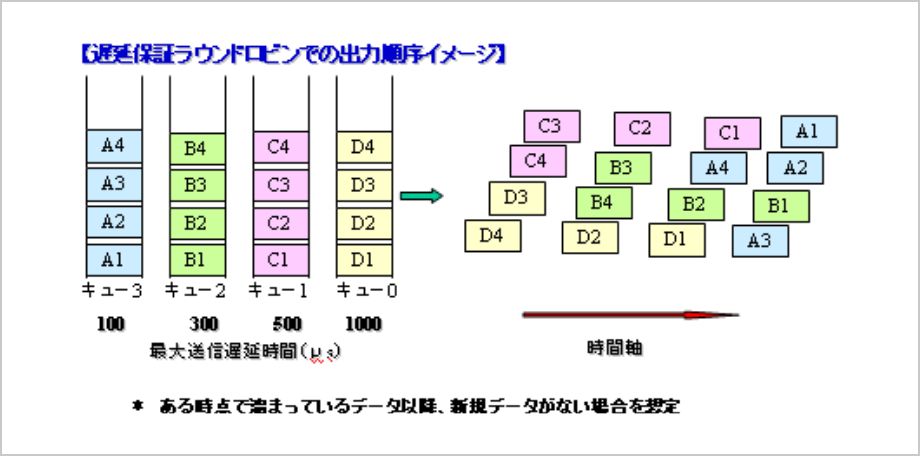

遅延保証ラウンドロビン（WRR with Bounded Delay)

それぞれのキューに指定されている最大送信遅延時間に従って送信する。パケットがキューにキューイングされてから、出力されるまでの時間を保証する。優先度の高いキューからのパケットの送信中でも、最大送信遅延時間を経過したキューがある場合には、そのキューからの送信が始まる。
