設定例集#128: SD-WANロードバランス（有線×1とモバイルデータ通信×1の構成）

設定例集#128： [ 設定例集目次 ] ページ内目次

センター・拠点間を2本のインターネットVPN回線で接続している構成において、センター側 vlan10、拠点側 vlan11 からの通信はつねに ISP-A 側のVPN回線を用いますが、センター側 vlan20、拠点側 vlan21 からの通信は、SD-WANロードバランス機能を利用して2本のVPN回線の状態を監視し、状態のよいほうを選択して通信します。どちらかの回線で障害が発生した場合は、もう一方の回線を使用して通信を行います。

また、ISP-A 側のVPN回線が正常な時はFNC LEDを点灯し、異常が発生した場合にはFNC LEDを消灯することによりVPN回線の状況を視覚でも把握するようにします。

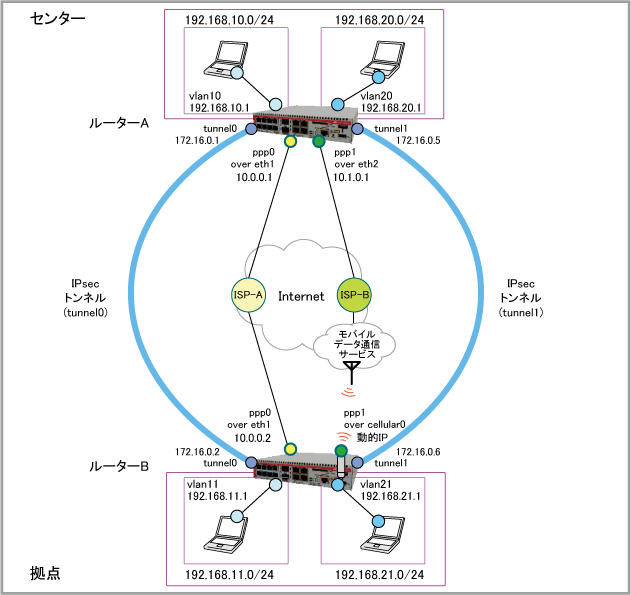

構成

設定例集#128： [ 設定例集目次 ] ページ内目次


ルーターA
ルーターB
ISP-Aから提供された情報
接続用ユーザー名 user01@ispA user02@ispA
接続用パスワード isppasswdA-01 isppasswdA-02
PPPoEサービス名 指定なし 指定なし
WAN側IPアドレス 10.0.0.1 10.0.0.2
ISP-Bから提供された情報
接続用ユーザー名 user01@ispB user02@ispB
接続用パスワード isppasswdB-01 isppasswdB-02
PPPoEサービス名 指定なし 指定なし
WAN側IPアドレス 10.1.0.1 動的割り当て（IPCP）
APN - testname.alliedtelesis
ルーターの基本設定
WAN側物理インターフェース(1) eth1 eth1
WAN側物理インターフェース(2) eth2 cellular0（USB型データ通信端末）
WAN側IPアドレス(1) 10.0.0.1/32 (ppp0) 10.0.0.2/32 (ppp0)
WAN側IPアドレス(2) 10.1.0.1/32 (ppp1) 接続時にISPから取得 (ppp1)
LAN側IPアドレス(1) 192.168.10.1/24 (vlan10) 192.168.11.1/24 (vlan11)
LAN側IPアドレス(2) 192.168.20.1/24 (vlan20) 192.168.21.1/24 (vlan21)
IPsecトンネルIPアドレス(1) 172.16.0.1/30 （tunnel0） 172.16.0.2/30 （tunnel0）
IPsecトンネルIPアドレス(2) 172.17.0.5/30 （tunnel1） 172.17.0.6/30 （tunnel1）

[事前共有鍵]

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターAの設定

設定例集#128： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. 同様にしてWANポートeth2上にPPPoEインターフェースppp1を作成します。
    interface eth2
 encapsulation ppp 1
  4. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・IPアドレスの固定設定（ip address）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 keepalive
 ppp username user01@ispA
 ppp password isppasswdA-01
 ip address 10.0.0.1/32
 ip tcp adjust-mss pmtu
  5. 同様にしてPPPインターフェースppp1に対し、PPPoE接続のための設定を行います。
    interface ppp1
 keepalive
 ppp username user01@ispB
 ppp password isppasswdB-01
 ip address 10.1.0.1/32
 ip tcp adjust-mss pmtu
  6. vlan10 と vlan20 を作成します。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
 vlan 10,20 state enable
  7. スイッチポート port1.0.1 を vlan10 に割り当てます。
    interface port1.0.1
 switchport access vlan 10
  8. スイッチポート port1.0.2 を vlan20 に割り当てます。
    interface port1.0.2
 switchport access vlan 20
  9. vlan10にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan10
 ip address 192.168.10.1/24
  10. 同様にしてvlan20にIPアドレスを設定します。
    interface vlan20
 ip address 192.168.20.1/24
  11. ファイアウォール、NAT、ポリシーベースルーティング（PBR）のルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network peer
  ip subnet 192.168.11.0/24
  ip subnet 192.168.21.0/24
 network tunnel
  ip subnet 172.16.0.0/30
  ip subnet 172.16.0.4/30
 network v10
  ip subnet 192.168.10.0/24
 network v20
  ip subnet 192.168.20.0/24
  12. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan1
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.1
 network wan2
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp1
   ip address 10.1.0.1
  13. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、dportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    ESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  14. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 dport 500
  15. NAT-Traversalパケットを表すカスタムアプリケーション「nat-t」を定義します。
    application nat-t
 protocol udp
 dport 4500
  16. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20, 30 - 内部から外部への通信を許可します
    ・rule 40, 50 - 本製品のWAN側インターフェースから外部への通信を許可します
    ・rule 60, 70 - 本製品のWAN側インターフェースで受信したISAKMPパケットを許可します
    ・rule 80, 90 - 本製品のWAN側インターフェースで受信したESPパケットを許可します
    ・rule 100, 110 - 本製品のWAN側インターフェースで受信したNAT-Traversalパケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private no-state-enforcement
 rule 20 permit any from private to public.wan1
 rule 30 permit any from private to public.wan2
 rule 40 permit any from public.wan1.ppp0 to public.wan1
 rule 50 permit any from public.wan2.ppp1 to public.wan2
 rule 60 permit isakmp from public.wan1 to public.wan1.ppp0
 rule 70 permit isakmp from public.wan2 to public.wan2.ppp1
 rule 80 permit esp from public.wan1 to public.wan1.ppp0
 rule 90 permit esp from public.wan2 to public.wan2.ppp1
 rule 100 permit nat-t from public.wan1 to public.wan1.ppp0
 rule 110 permit nat-t from public.wan2 to public.wan2.ppp1
 protect
  17. NAT機能の設定を行います。
    これには、nat、rule、enableの各コマンドを使います。

    ・rule 10, 20 - 内部のコンピューターがダイナミックENAT機能を使用できるようにします

    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public.wan1 with src public.wan1.ppp0
 rule 20 masq any from private to public.wan2 with src public.wan2.ppp1
 enable
  18. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret1 address 10.0.0.2
crypto isakmp key secret2 hostname RouterB
  19. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU（mtu）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    interface tunnel0
 mtu 1390
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.1/30
 ip tcp adjust-mss pmtu
  20. 同様にしてIPsecトンネルインターフェースtunnel1を作成します。
    ・トンネルインターフェースにおける対向装置ID（リモートID）（tunnel remote name）
    interface tunnel1
 mtu 1390
 tunnel source ppp1
 tunnel destination dynamic
 tunnel remote name RouterB
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.5/30
 ip tcp adjust-mss pmtu
  21. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・デフォルト経路をppp1に向けます
    ・ISP-A側の対向ルーターB（10.0.0.2）には ppp0 経由で接続します
    ・VPNトンネル（tunnel0、tunnel1）がダウンしているときはトンネル上のアドレスへの通信は破棄します
    ・拠点側のvlan11（192.168.11.0/24）には通常 ISP-A側VPN回線（tunnel0）経由で通信し、ISP-A側がダウンしているときはISP-B側VPN回線（tunnel1）経由で通信します（VPN回線が両方ともダウンしているときは破棄）
    ・拠点側のvlan21（192.168.21.0/24）には通常 ISP-A側VPN回線（tunnel0）経由で通信し、ISP-A側がダウンしているときはISP-B側VPN回線（tunnel1）経由で通信します（VPN回線が両方ともダウンしているときは破棄）

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp1
ip route 10.0.0.2/32 ppp0
ip route 172.16.0.0/30 null 254
ip route 172.16.0.4/30 null 254
ip route 192.168.11.0/24 tunnel0
ip route 192.168.11.0/24 tunnel1 10
ip route 192.168.11.0/24 null 254
ip route 192.168.21.0/24 tunnel0
ip route 192.168.21.0/24 tunnel1 10
ip route 192.168.21.0/24 null 254
  22. ここから、SD-WANロードバランス機能において、VPN回線の状況を調べるために使うリンク監視機能の設定を行います。
    最初にISP-A側（tunnel0側）のVPN回線用にリンク監視プローブ「PROBE1」を作成します。linkmon probeでプローブを作成し、以下の各パラメーターを設定します。

    ・調査パケットの送信先（destination）
    ・調査パケットの始点アドレス（source）
    ・調査パケットの送信間隔（interval）
    ・リンク監視プローブの有効化（enable）

    リンク監視機能の詳細は「トラフィック制御」/「SD-WANロードバランス」をご覧ください。
    linkmon probe name PROBE1 type icmp-ping
 destination 172.16.0.2
 source 172.16.0.1
 interval 1000
 enable
  23. 同様にして、ISP-B側（tunnel1側）のVPN回線用にリンク監視プローブ「PROBE2」を作成します。
    linkmon probe name PROBE2 type icmp-ping
 destination 172.16.0.6
 source 172.16.0.5
 interval 1000
 enable
  24. ロードバランス対象のVPN回線（ネクストホップ）をリンク監視グループ「probegroup」に束ねます。これには、linkmon group、memberの各コマンドを使います。
    linkmon group probegroup
 member 10 destination 172.16.0.2 probe PROBE1
 member 20 destination 172.16.0.6 probe PROBE2
  25. 各VPN回線の状況を判断するための基準をリンク性能プロファイル「probequality」として作成します。これには、linkmon profile、consecutive-probe-loss bad-when、consecutive-probe-loss good-when、consecutive-probe-loss unreachable-whenの各コマンドを使います。
    linkmon profile probequality
 consecutive-probe-loss bad-when 5
 consecutive-probe-loss good-when 2
 consecutive-probe-loss unreachable-when 15
  26. ポリシーベースルーティングを有効化し、センター側 vlan20 から拠点へのトラフィックをリンク監視グループ「probegroup」に所属するVPN回線間でロードバランスするよう設定します。これには、policy-based-routing、policy-based-routing enable、ip policy-routeの各コマンドを使います。
    対象トラフィックの送信には、リンク性能プロファイル「probequality」にもとづく判定でより状況のよいほうが使われます。

    ポリシーベースルーティングの詳細は「トラフィック制御」/「ポリシーベースルーティング」をご覧ください。
    policy-based-routing
 ip policy-route 10 from private.v20 to private.peer linkmon-group probegroup linkmon-profile probequality
 policy-based-routing enable
  27. リンク監視プローブトリガーを作成します。
    これには、trigger、type linkmon-probe、scriptの各コマンドを使います。

    ・trigger 1 - ISP-A側VPN回線（tunnel0）経由での対向ルーターへの接続性が失われた場合に、ISP-B側VPN回線（tunnel1）経由のルートに切り替えるtunnel0_down.scpスクリプトを実行する
    ・trigger 2 - ISP-A側VPN回線（tunnel0）経由での対向ルーターへの接続性が回復した場合に、ISP-A側VPN回線（tunnel0）経由のルートに切り替えるtunnel0_up.scpスクリプトを実行する

    トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
    trigger 1
 type linkmon-probe PROBE1 probequality unreachable
 script 1 tunnel0_down.scp
trigger 2
 type linkmon-probe PROBE1 probequality good
 script 1 tunnel0_up.scp
  28. 以上で設定は完了です。
    end

ルーターBの設定

設定例集#128： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. USB型データ通信端末を表すcellular0上にPPPインターフェースppp1を作成します。
    APNの指定はapnコマンドで行います。
    interface cellular0
 encapsulation ppp 1
 apn testname.alliedtelesis
  4. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・IPアドレスの固定設定（ip address）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 keepalive
 ppp username user02@ispA
 ppp password isppasswdA-02
 ip address 10.0.0.2/32
 ip tcp adjust-mss pmtu
  5. 同様にしてPPPインターフェースppp1に対し、PPP接続のための設定を行います。
    こちらはIPアドレスが動的に割り当てられるため下記のコマンドを使います。

    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    interface ppp1
 keepalive
 ppp username user02@ispB
 ppp password isppasswdB-02
 ip address negotiated
 ip tcp adjust-mss pmtu
  6. vlan11 と vlan21 を作成します。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
 vlan 11,21 state enable
  7. スイッチポート port1.0.1 を vlan11 に割り当てます。
    interface port1.0.1
 switchport access vlan 11
  8. スイッチポート port1.0.2 を vlan21 に割り当てます。
    interface port1.0.2
 switchport access vlan 21
  9. vlan11にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan11
 ip address 192.168.11.1/24
  10. 同様にしてvlan21にIPアドレスを設定します。
    interface vlan21
 ip address 192.168.21.1/24
  11. ファイアウォール、NAT、ポリシーベースルーティング（PBR）のルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。
    zone private
 network peer
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
 network tunnel
  ip subnet 172.16.0.0/30
  ip subnet 172.16.0.4/30
 network v11
  ip subnet 192.168.11.0/24
 network v21
  ip subnet 192.168.21.0/24
  12. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhost、ip addressの各コマンドも使います。
    zone public
 network wan1
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.2
 network wan2
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp1
   ip address dynamic interface ppp1
  13. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、dportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    ESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  14. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 dport 500
  15. NAT-Traversalパケットを表すカスタムアプリケーション「nat-t」を定義します。
    application nat-t
 protocol udp
 dport 4500
  16. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20, 30 - 内部から外部への通信を許可します
    ・rule 40, 50 - 本製品のWAN側インターフェースから外部への通信を許可します
    ・rule 60, 70 - 本製品のWAN側インターフェースで受信したISAKMPパケットを許可します
    ・rule 80, 90 - 本製品のWAN側インターフェースで受信したESPパケットを許可します
    ・rule 100, 110 - 本製品のWAN側インターフェースで受信したNAT-Traversalパケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit any from private to private no-state-enforcement
 rule 20 permit any from private to public.wan1
 rule 30 permit any from private to public.wan2
 rule 40 permit any from public.wan1.ppp0 to public.wan1
 rule 50 permit any from public.wan2.ppp1 to public.wan2
 rule 60 permit isakmp from public.wan1 to public.wan1.ppp0
 rule 70 permit isakmp from public.wan2 to public.wan2.ppp1
 rule 80 permit esp from public.wan1 to public.wan1.ppp0
 rule 90 permit esp from public.wan2 to public.wan2.ppp1
 rule 100 permit nat-t from public.wan1 to public.wan1.ppp0
 rule 110 permit nat-t from public.wan2 to public.wan2.ppp1
 protect
  17. NAT機能の設定を行います。
    これには、nat、rule、enableの各コマンドを使います。

    ・rule 10, 20 - 内部のコンピューターがダイナミックENAT機能を使用できるようにします

    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public.wan1 with src public.wan1.ppp0
 rule 20 masq any from private to public.wan2 with src public.wan2.ppp1
 enable
  18. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret1 address 10.0.0.1
crypto isakmp key secret2 address 10.1.0.1
  19. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのMTU（mtu）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    interface tunnel0
 mtu 1390
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.2/30
 ip tcp adjust-mss pmtu
  20. 同様にしてIPsecトンネルインターフェースtunnel1を作成します。
    ・トンネルインターフェースにおける自装置ID（ローカルID）（tunnel local name）
    interface tunnel1
 mtu 1422
 tunnel source ppp1
 tunnel destination 10.1.0.1
 tunnel local name RouterB
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.6/30
 ip tcp adjust-mss pmtu
  21. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・ISP-A側の対向ルーターB（10.0.0.1）には ppp0 経由で接続します
    ・ISP-B側の対向ルーターB（10.1.0.1）には ppp1 経由で接続します
    ・VPNトンネル（tunnel0、tunnel1）がダウンしているときはトンネル上のアドレスへの通信は破棄します
    ・センター側のvlan10（192.168.10.0/24）には通常 ISP-A側VPN回線（tunnel0）経由で通信し、ISP-A側がダウンしているときはISP-B側VPN回線（tunnel1）経由で通信します（VPN回線が両方ともダウンしているときは破棄）
    ・センター側のvlan20（192.168.20.0/24）には通常 ISP-A側VPN回線（tunnel0）経由で通信し、ISP-A側がダウンしているときはISP-B側VPN回線（tunnel1）経由で通信します（VPN回線が両方ともダウンしているときは破棄）

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 10.0.0.1/32 ppp0
ip route 10.1.0.1/32 ppp0
ip route 172.16.0.0/30 null 254
ip route 172.16.0.4/30 null 254
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 tunnel1 10
ip route 192.168.10.0/24 null 254
ip route 192.168.20.0/24 tunnel0
ip route 192.168.20.0/24 tunnel1 10
ip route 192.168.20.0/24 null 254
  22. ここから、SD-WANロードバランス機能において、VPN回線の状況を調べるために使うリンク監視機能の設定を行います。
    最初にISP-A側（tunnel0側）のVPN回線用にリンク監視プローブ「PROBE1」を作成します。linkmon probeでプローブを作成し、以下の各パラメーターを設定します。

    ・調査パケットの送信先（destination）
    ・調査パケットの始点アドレス（source）
    ・調査パケットの送信間隔（interval）
    ・リンク監視プローブの有効化（enable）

    リンク監視機能の詳細は「トラフィック制御」/「SD-WANロードバランス」をご覧ください。
    linkmon probe name PROBE1 type icmp-ping
 destination 172.16.0.1
 source 172.16.0.2
 interval 1000
 enable
  23. 同様にして、ISP-B側（tunnel1側）のVPN回線用にリンク監視プローブ「PROBE2」を作成します。
    linkmon probe name PROBE2 type icmp-ping
 destination 172.16.0.5
 source 172.16.0.6
 interval 1000
 enable
  24. ロードバランス対象のVPN回線（ネクストホップ）をリンク監視グループ「probegroup」に束ねます。これには、linkmon group、memberの各コマンドを使います。
    linkmon group probegroup
 member 10 destination 172.16.0.1 probe PROBE1
 member 20 destination 172.16.0.5 probe PROBE2
  25. 各VPN回線の状況を判断するための基準をリンク性能プロファイル「probequality」として作成します。これには、linkmon profile、consecutive-probe-loss bad-when、consecutive-probe-loss good-when、consecutive-probe-loss unreachable-whenの各コマンドを使います。
    linkmon profile probequality
 consecutive-probe-loss bad-when 5
 consecutive-probe-loss good-when 2
 consecutive-probe-loss unreachable-when 15
  26. ポリシーベースルーティングを有効化し、拠点側 vlan21 からセンターへのトラフィックをリンク監視グループ「probegroup」に所属するVPN回線間でロードバランスするよう設定します。これには、policy-based-routing、policy-based-routing enable、ip policy-routeの各コマンドを使います。
    対象トラフィックの送信には、リンク性能プロファイル「probequality」にもとづく判定でより状況のよいほうが使われます。

    ポリシーベースルーティングの詳細は「トラフィック制御」/「ポリシーベースルーティング」をご覧ください。
    policy-based-routing
 ip policy-route 10 from private.v21 to private.peer linkmon-group probegroup linkmon-profile probequality
 policy-based-routing enable
  27. リンク監視プローブトリガーを作成します。
    これには、trigger、type linkmon-probe、scriptの各コマンドを使います。

    ・trigger 1 - ISP-A側VPN回線（tunnel0）経由での対向ルーターへの接続性が失われた場合に、ISP-B側VPN回線（tunnel1）経由のルートに切り替えるtunnel0_down.scpスクリプトを実行する
    ・trigger 2 - ISP-A側VPN回線（tunnel0）経由での対向ルーターへの接続性が回復した場合に、ISP-A側VPN回線（tunnel0）経由のルートに切り替えるtunnel0_up.scpスクリプトを実行する

    トリガースクリプトの具体的内容は「トリガースクリプト」を、トリガーの詳細は「運用・管理」/「トリガー」をご覧ください。
    trigger 1
 type linkmon-probe PROBE1 probequality unreachable
 script 1 tunnel0_down.scp
trigger 2
 type linkmon-probe PROBE1 probequality good
 script 1 tunnel0_up.scp
  28. 以上で設定は完了です。
    end

設定の保存

設定例集#128： [ 設定例集目次 ] ページ内目次
設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。
awplus(config)# log buffered level informational facility local5

記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

ルーターAのコンフィグ

設定例集#128： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface eth2
 encapsulation ppp 1
!
interface ppp0
 keepalive
 ppp username user01@ispA
 ppp password isppasswdA-01
 ip address 10.0.0.1/32
 ip tcp adjust-mss pmtu
!
interface ppp1
 keepalive
 ppp username user01@ispB
 ppp password isppasswdB-01
 ip address 10.1.0.1/32
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 10,20 state enable
!
interface port1.0.1
 switchport access vlan 10
!
interface port1.0.2
 switchport access vlan 20
!
interface vlan10
 ip address 192.168.10.1/24
!
interface vlan20
 ip address 192.168.20.1/24
!
zone private
 network peer
  ip subnet 192.168.11.0/24
  ip subnet 192.168.21.0/24
 network tunnel
  ip subnet 172.16.0.0/30
  ip subnet 172.16.0.4/30
 network v10
  ip subnet 192.168.10.0/24
 network v20
  ip subnet 192.168.20.0/24
!
zone public
 network wan1
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.1
 network wan2
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp1
   ip address 10.1.0.1
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 dport 500
!
application nat-t
 protocol udp
 dport 4500
!
firewall
 rule 10 permit any from private to private no-state-enforcement
 rule 20 permit any from private to public.wan1
 rule 30 permit any from private to public.wan2
 rule 40 permit any from public.wan1.ppp0 to public.wan1
 rule 50 permit any from public.wan2.ppp1 to public.wan2
 rule 60 permit isakmp from public.wan1 to public.wan1.ppp0
 rule 70 permit isakmp from public.wan2 to public.wan2.ppp1
 rule 80 permit esp from public.wan1 to public.wan1.ppp0
 rule 90 permit esp from public.wan2 to public.wan2.ppp1
 rule 100 permit nat-t from public.wan1 to public.wan1.ppp0
 rule 110 permit nat-t from public.wan2 to public.wan2.ppp1
 protect
!
nat
 rule 10 masq any from private to public.wan1 with src public.wan1.ppp0
 rule 20 masq any from private to public.wan2 with src public.wan2.ppp1
 enable
!
crypto isakmp key secret1 address 10.0.0.2
crypto isakmp key secret2 hostname RouterB
!
interface tunnel0
 mtu 1390
 tunnel source ppp0
 tunnel destination 10.0.0.2
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.1/30
 ip tcp adjust-mss pmtu
!
interface tunnel1
 mtu 1390
 tunnel source ppp1
 tunnel destination dynamic
 tunnel remote name RouterB
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.5/30
 ip tcp adjust-mss pmtu
!
ip route 0.0.0.0/0 ppp1
ip route 10.0.0.2/32 ppp0
ip route 172.16.0.0/30 null 254
ip route 172.16.0.4/30 null 254
ip route 192.168.11.0/24 tunnel0
ip route 192.168.11.0/24 tunnel1 10
ip route 192.168.11.0/24 null 254
ip route 192.168.21.0/24 tunnel0
ip route 192.168.21.0/24 tunnel1 10
ip route 192.168.21.0/24 null 254
!
linkmon probe name PROBE1 type icmp-ping
 destination 172.16.0.2
 source 172.16.0.1
 interval 1000
 enable
!
linkmon probe name PROBE2 type icmp-ping
 destination 172.16.0.6
 source 172.16.0.5
 interval 1000
 enable
!
linkmon group probegroup
 member 10 destination 172.16.0.2 probe PROBE1
 member 20 destination 172.16.0.6 probe PROBE2
!
linkmon profile probequality
 consecutive-probe-loss bad-when 5
 consecutive-probe-loss good-when 2
 consecutive-probe-loss unreachable-when 15
!
policy-based-routing
 ip policy-route 10 from private.v20 to private.peer linkmon-group probegroup linkmon-profile probequality
 policy-based-routing enable
!
trigger 1
 type linkmon-probe PROBE1 probequality unreachable
 script 1 tunnel0_down.scp
trigger 2
 type linkmon-probe PROBE1 probequality good
 script 1 tunnel0_up.scp
!
end

ルーターBのコンフィグ

設定例集#128： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface cellular0
 encapsulation ppp 1
 apn testname.alliedtelesis
!
interface ppp0
 keepalive
 ppp username user02@ispA
 ppp password isppasswdA-02
 ip address 10.0.0.2/32
 ip tcp adjust-mss pmtu
!
interface ppp1
 keepalive
 ppp username user02@ispB
 ppp password isppasswdB-02
 ip address negotiated
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 11,21 state enable
!
interface port1.0.1
 switchport access vlan 11
!
interface port1.0.2
 switchport access vlan 21
!
interface vlan11
 ip address 192.168.11.1/24
!
interface vlan21
 ip address 192.168.21.1/24
!
zone private
 network peer
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
 network tunnel
  ip subnet 172.16.0.0/30
  ip subnet 172.16.0.4/30
 network v11
  ip subnet 192.168.11.0/24
 network v21
  ip subnet 192.168.21.0/24
!
zone public
 network wan1
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address 10.0.0.2
 network wan2
  ip subnet 0.0.0.0/0 interface ppp1
  host ppp1
   ip address dynamic interface ppp1
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 dport 500
!
application nat-t
 protocol udp
 dport 4500
!
firewall
 rule 10 permit any from private to private no-state-enforcement
 rule 20 permit any from private to public.wan1
 rule 30 permit any from private to public.wan2
 rule 40 permit any from public.wan1.ppp0 to public.wan1
 rule 50 permit any from public.wan2.ppp1 to public.wan2
 rule 60 permit isakmp from public.wan1 to public.wan1.ppp0
 rule 70 permit isakmp from public.wan2 to public.wan2.ppp1
 rule 80 permit esp from public.wan1 to public.wan1.ppp0
 rule 90 permit esp from public.wan2 to public.wan2.ppp1
 rule 100 permit nat-t from public.wan1 to public.wan1.ppp0
 rule 110 permit nat-t from public.wan2 to public.wan2.ppp1
 protect
!
nat
 rule 10 masq any from private to public.wan1 with src public.wan1.ppp0
 rule 20 masq any from private to public.wan2 with src public.wan2.ppp1
 enable
!
crypto isakmp key secret1 address 10.0.0.1
crypto isakmp key secret2 address 10.1.0.1
!
interface tunnel0
 mtu 1390
 tunnel source ppp0
 tunnel destination 10.0.0.1
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.2/30
 ip tcp adjust-mss pmtu
!
interface tunnel1
 mtu 1422
 tunnel source ppp1
 tunnel destination 10.1.0.1
 tunnel local name RouterB
 tunnel protection ipsec
 tunnel mode ipsec ipv4
 ip address 172.16.0.6/30
 ip tcp adjust-mss pmtu
!
ip route 10.0.0.1/32 ppp0
ip route 10.1.0.1/32 ppp0
ip route 172.16.0.0/30 null 254
ip route 172.16.0.4/30 null 254
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 tunnel1 10
ip route 192.168.10.0/24 null 254
ip route 192.168.20.0/24 tunnel0
ip route 192.168.20.0/24 tunnel1 10
ip route 192.168.20.0/24 null 254
!
linkmon probe name PROBE1 type icmp-ping
 destination 172.16.0.1
 source 172.16.0.2
 interval 1000
 enable
!
linkmon probe name PROBE2 type icmp-ping
 destination 172.16.0.5
 source 172.16.0.6
 interval 1000
 enable
!
linkmon group probegroup
 member 10 destination 172.16.0.1 probe PROBE1
 member 20 destination 172.16.0.5 probe PROBE2
!
linkmon profile probequality
 consecutive-probe-loss bad-when 5
 consecutive-probe-loss good-when 2
 consecutive-probe-loss unreachable-when 15
!
policy-based-routing
 ip policy-route 10 from private.v21 to private.peer linkmon-group probegroup linkmon-profile probequality
 policy-based-routing enable
!
trigger 1
 type linkmon-probe PROBE1 probequality unreachable
 script 1 tunnel0_down.scp
trigger 2
 type linkmon-probe PROBE1 probequality good
 script 1 tunnel0_up.scp
!
end

ルーターAのトリガースクリプト

設定例集#128： [ 設定例集目次 ] ページ内目次
tunnel0_down.scp
enable
indicator 1 off
configure terminal
no ip route 192.168.11.0/24 tunnel0
no ip route 192.168.21.0/24 tunnel0

tunnel0_up.scp
enable
indicator 1 on
configure terminal
ip route 192.168.11.0/24 tunnel0
ip route 192.168.21.0/24 tunnel0

ルーターBのトリガースクリプト

設定例集#128： [ 設定例集目次 ] ページ内目次
pingdown.scp
enable
indicator 1 off
configure terminal
no ip route 192.168.10.0/24 tunnel0
no ip route 192.168.20.0/24 tunnel0

tunnel0_up.scp
enable
indicator 1 on
configure terminal
ip route 192.168.10.0/24 tunnel0
ip route 192.168.20.0/24 tunnel0


設定例集#128： [ 設定例集目次 ] ページ内目次
