設定例集#6: バイパスポートによる非対称型WAN回線冗長構成（AMF併用）

設定例集#6： [ 設定例集目次 ] ページ内目次

バイパスポートを使用した非対称型WAN回線冗長構成の設定例です。
ここでは、本製品をAMFメンバーとして動作させ、インターネット経由で同一のAMFネットワークを構築します。
なお本例では、配下のAMF対応スイッチがAMF仮想リンクを張っています。本製品が仮想リンクを張る例としては「22. バイパスポートによる非対称型WAN回線冗長構成（AMF併用。AT-AR4050SがAMFマスター）」をご覧ください。

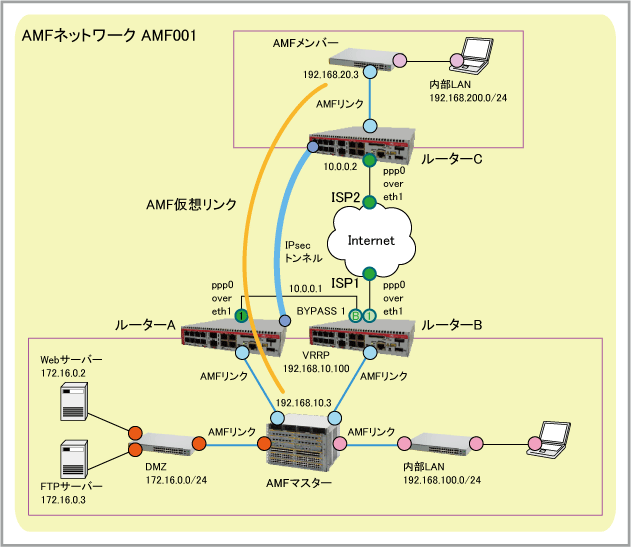

構成

設定例集#6： [ 設定例集目次 ] ページ内目次

AMF関連設定
AMFネットワーク名 AMF001
AMF仮想リンク 192.168.10.3（AMFマスター） - 192.168.20.3（AMFメンバー）
ISPから提供された情報

ルーターA
ルーターB
ルーターC
バイパスポートを利用して同一回線に接続
（実際に接続するのはVRRPマスターのみ）
ISP接続用ユーザー名 user@isp1（共通） user@isp2
ISP接続用パスワード isppasswd1（共通） isppasswd2
PPPoEサービス名 指定なし（共通） 指定なし
WAN側IPアドレス 10.0.0.1/32（共通） 10.0.0.2/32
DNSサーバーIPアドレス 自動取得（IPCP）（共通） 自動取得（IPCP）
ルーターの基本設定
WAN側物理インターフェース eth1 eth1 eth1
WAN側（ppp0）IPアドレス 10.0.0.1/32（VRRPマスター側でのみ有効） 10.0.0.2/32
LAN側（vlan1）IPアドレス 192.168.10.1/24 192.168.10.2/24 192.168.20.1/24

[事前共有鍵]

ルーターには、次のような方針で設定を行います。

この例では、以下の点に注意してください。

設定開始前に

自動設定の確認と削除

本設定例に掲載されているコマンドは、設定がまったく行われていない本製品の初期状態（スタートアップコンフィグなしで起動した状態）から入力することを前提としています。

そのため、通常は erase startup-config を実行し、スタートアップコンフィグが存在しない状態で起動してから、設定を始めてください。

ただし、本製品はスタートアップコンフィグなしで起動した場合でも、特定の条件を満たすと自動的な設定を行うことがあるため、その場合は設定例にしたがってコマンドを入力しても、コマンドがエラーになったり、全体として意図した動作にならない可能性があります。

これを避けるため、設定開始にあたっては次のいずれかの方法をとることをおすすめします。
自動設定が行われる条件などの詳細については、AMF応用編のAMFネットワーク未検出時の拡張動作をご参照ください。

システム時刻の設定

ログなどの記録日時を正確に保ち、各種機能を適切に動作させるため、システム時刻は正確にあわせて運用することをおすすめします。
ご使用の環境にあわせ、次のいずれかの方法でシステム時刻を設定してください。

ルーターAの設定

設定例集#6： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    ※ルーターA・Bはバイパスポートを通じて同じ回線に接続されているため、PPPoE接続設定は同一です。実際にPPPoE接続を行うのは、VRRPのマスタールーターとして動作している側だけです。
    interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp1
 ppp password isppasswd1
 ip tcp adjust-mss pmtu
  4. VLANを作成します。
    これには、vlan databaseコマンドとvlanコマンドを使います。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
 vlan 10 state enable
  5. AMFノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
    hostname RouterA
  6. AMFで使用するネットワーク名を設定します（atmf network-name）。
    AMFの詳細は、「AMF」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
  7. AMF対応スイッチと接続するLANポートにAMFリンクの設定をします（switchport atmf-link）。
    interface port1.0.1
 switchport
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 10
  8. LAN側インターフェースvlan10にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan10
 ip address 192.168.10.1/24
  9. バイパスポートを利用した冗長構成を組むため、HA（High Availability）モードのVRRPを設定します。
    これには、service vrrp、router vrrp、virtual-ip、priority、ha associate、enableの各コマンドを使います。
    ルーターAは初期状態でマスタールーターとなるため、バイパスポートのリレー制御（ha associateコマンドのwan-bypassパラメーター）は不要です。

    VRRPの詳細は「IP」/「VRRP」をご覧ください。
    service vrrp
router vrrp 10 vlan10
 virtual-ip 192.168.10.100 backup
 priority 101
 ha associate
 enable
  10. 侵入防御（IPS）機能の設定を行います。
    これには、ips、category action、protectの各コマンドを使います。
    ここでは、チェックサム異常を検出したときに該当パケットを破棄するよう設定しています。
    侵入防御（IPS）の詳細は「UTM」/「侵入防御（IPS）」をご覧ください。
    ips
 category checksum action deny
 protect
  11. IPレピュテーション（IPアドレスブラックリスト）機能の設定を行います。
    これには、ip-reputation、provider、protectの各コマンドを使います。
    IPレピュテーション（IPアドレスブラックリスト）の詳細は「UTM」/「IPレピュテーション」をご覧ください。
    ip-reputation
 provider proofpoint
 protect
  12. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    DMZ（De-Militarized Zone）を表すゾーン「dmz」を作成します。
    これには、zone、network、ip subnet、host、ip addressの各コマンドを使います。
    zone dmz
 network servers
  ip subnet 172.16.0.0/16
  host web
   ip address 172.16.0.2
  host ftp
   ip address 172.16.0.3
  13. 内部ネットワークを表すゾーン「private」を作成します。
    ここでは、ゾーン「private」内にローカル側のDMZと内部ネットワークを表す「lan」、リモート側の内部ネットワークを表す「peer」、IPsecトンネル上のサブネットを表す「tunnel」、VRRPパケットを表す「vrrp」の4つのネットワークを定義しています。
    zone private
 network lan
  ip subnet 192.168.10.0/24
  ip subnet 192.168.100.0/24
 network peer
  ip subnet 192.168.20.0/24
  ip subnet 192.168.200.0/24
 network tunnel
  ip subnet 192.168.30.0/30
 network vrrp
  ip subnet 224.0.0.18/32
  14. 外部ネットワークを表すゾーン「public」を作成します。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
  15. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  16. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 sport 500
 dport 500
  17. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10, 20 - ISAKMPパケットを許可します
    ・rule 30, 40 - IPsec（ESP）パケットを許可します
    ・rule 50 - 内部ネットワーク間の通信を許可します
    ・rule 60 - 内部ネットワークからDMZへの通信を許可します
    ・rule 70 - 外部からDMZのWebサーバーへの通信を許可します（NATルール30とペアで設定します）
    ・rule 80 - 外部からDMZのFTPサーバーへの通信を許可します（NATルール40とペアで設定します）
    ・rule 90 - DMZ内の通信を許可します
    ・rule 100 - 内部ネットワークから外部への通信を許可します
    ・rule 110 - DMZから外部への通信を許可します
    ・rule 120 - IPレピュテーションデータベースのダウンロードとDNSリレー用に、本製品のWAN側インターフェースから外部へのDNS通信を許可します
    ・rule 130 - IPレピュテーションデータベースのダウンロード用に、本製品のWAN側インターフェースから外部へのHTTPS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit isakmp from public.wan.ppp0 to public.wan
 rule 20 permit isakmp from public.wan to public.wan.ppp0
 rule 30 permit esp from public.wan.ppp0 to public.wan
 rule 40 permit esp from public.wan to public.wan.ppp0
 rule 50 permit any from private to private
 rule 60 permit any from private to dmz
 rule 70 permit http from public to dmz.servers.web
 rule 80 permit ftp from public to dmz.servers.ftp
 rule 90 permit any from dmz to dmz
 rule 100 permit any from private to public
 rule 110 permit any from dmz to public
 rule 120 permit dns from public.wan.ppp0 to public.wan
 rule 130 permit https from public.wan.ppp0 to public.wan
 protect
  18. NAT機能の設定を行います。
    これには、nat、rule、enableの各コマンドを使います。

    ・rule 10 - ゾーン「private」のコンピューターがダイナミックENAT機能を使用できるようにします
    ・rule 20 - ゾーン「dmz」のコンピューターがダイナミックENAT機能を使用できるようにします
    ・rule 30 - ppp0インターフェースで受信したHTTPパケットをDMZのWebサーバーに転送します
    ・rule 40 - ppp0インターフェースで受信したFTPパケットをDMZのFTPサーバーに転送します

    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 rule 20 masq any from dmz to public
 rule 30 portfwd http from public with dst dmz.servers.web
 rule 40 portfwd ftp from public with dst dmz.servers.ftp
 enable
  19. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret address 10.0.0.2
  20. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    ・トンネルインターフェースのMTU（mtu）

    ※バイパスポートを使って共有しているppp0上にIPsecトンネルを張るため、トンネル設定は同一です。実際にトンネル接続を行うのは、ppp0の接続を確立しているVRRPのマスタールーター側だけです。
    interface tunnel0
 ip address 192.168.30.1/30
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
  21. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・ローカル側のDMZ（172.16.0.0/16）と内部ネットワーク（192.168.100.0/24）へはAMFマスタースイッチ 192.168.10.3 経由
    ・リモート側の内部ネットワーク（192.168.20.0/24、192.168.200.0/24）へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、この経路を使用できないように設定
    ・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 172.16.0.0/16 192.168.10.3
ip route 192.168.20.0/24 tunnel0
ip route 192.168.20.0/24 Null 254
ip route 192.168.100.0/24 192.168.10.3
ip route 192.168.200.0/24 tunnel0
ip route 192.168.200.0/24 Null 254
  22. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  23. 以上で設定は完了です。
    end

ルーターBの設定

設定例集#6： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    ※ルーターA・Bはバイパスポートを通じて同じ回線に接続されているため、PPPoE接続設定は同一です。実際にPPPoE接続を行うのは、VRRPのマスタールーターとして動作している側だけです。
    interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp1
 ppp password isppasswd1
 ip tcp adjust-mss pmtu
  4. VLANを作成します。
    これには、vlan databaseコマンドとvlanコマンドを使います。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
 vlan 10 state enable
  5. AMFノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
    hostname RouterB
  6. AMFで使用するネットワーク名を設定します（atmf network-name）。
    AMFの詳細は、「AMF」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
  7. AMF対応スイッチと接続するLANポートにAMFリンクの設定をします（switchport atmf-link）。
    interface port1.0.1
 switchport
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 10
  8. LAN側インターフェースvlan10にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan10
 ip address 192.168.10.2/24
  9. バイパスポートを利用した冗長構成を組むため、HA（High Availability）モードのVRRPを設定します。
    これには、service vrrp、router vrrp、virtual-ip、ha associate、enableの各コマンドを使います。
    ルーターBは初期状態でバックアップルーターとなるため、ha associateコマンドのwan-bypassパラメーターでWANポート（eth1）に対応するバイパスポート「1」のリレー制御を有効にします。

    VRRPの詳細は「IP」/「VRRP」をご覧ください。
    service vrrp
router vrrp 10 vlan10
 virtual-ip 192.168.10.100 backup
 ha associate wan-bypass 1
 enable
  10. 侵入防御（IPS）機能の設定を行います。
    これには、ips、category action、protectの各コマンドを使います。
    ここでは、チェックサム異常を検出したときに該当パケットを破棄するよう設定しています。
    侵入防御（IPS）の詳細は「UTM」/「侵入防御（IPS）」をご覧ください。
    ips
 category checksum action deny
 protect
  11. IPレピュテーション（IPアドレスブラックリスト）機能の設定を行います。
    これには、ip-reputation、provider、protectの各コマンドを使います。
    IPレピュテーション（IPアドレスブラックリスト）の詳細は「UTM」/「IPレピュテーション」をご覧ください。
    ip-reputation
 provider proofpoint
 protect
  12. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    DMZ（De-Militarized Zone）を表すゾーン「dmz」を作成します。
    これには、zone、network、ip subnet、host、ip addressの各コマンドを使います。
    zone dmz
 network servers
  ip subnet 172.16.0.0/16
  host web
   ip address 172.16.0.2
  host ftp
   ip address 172.16.0.3
  13. 内部ネットワークを表すゾーン「private」を作成します。
    ここでは、ゾーン「private」内にローカル側のDMZと内部ネットワークを表す「lan」、リモート側の内部ネットワークを表す「peer」、IPsecトンネル上のサブネットを表す「tunnel」、VRRPパケットを表す「vrrp」の4つのネットワークを定義しています。
    zone private
 network lan
  ip subnet 192.168.10.0/24
  ip subnet 192.168.100.0/24
 network peer
  ip subnet 192.168.20.0/24
  ip subnet 192.168.200.0/24
 network tunnel
  ip subnet 192.168.30.0/30
 network vrrp
  ip subnet 224.0.0.18/32
  14. 外部ネットワークを表すゾーン「public」を作成します。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
  15. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  16. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 sport 500
 dport 500
  17. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10, 20 - ISAKMPパケットを許可します
    ・rule 30, 40 - IPsec（ESP）パケットを許可します
    ・rule 50 - 内部ネットワーク間の通信を許可します
    ・rule 60 - 内部ネットワークからDMZへの通信を許可します
    ・rule 70 - 外部からDMZのWebサーバーへの通信を許可します（NATルール30とペアで設定します）
    ・rule 80 - 外部からDMZのFTPサーバーへの通信を許可します（NATルール40とペアで設定します）
    ・rule 90 - DMZ内の通信を許可します
    ・rule 100 - 内部ネットワークから外部への通信を許可します
    ・rule 110 - DMZから外部への通信を許可します
    ・rule 120 - IPレピュテーションデータベースのダウンロードとDNSリレー用に、本製品のWAN側インターフェースから外部へのDNS通信を許可します
    ・rule 130 - IPレピュテーションデータベースのダウンロード用に、本製品のWAN側インターフェースから外部へのHTTPS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit isakmp from public.wan.ppp0 to public.wan
 rule 20 permit isakmp from public.wan to public.wan.ppp0
 rule 30 permit esp from public.wan.ppp0 to public.wan
 rule 40 permit esp from public.wan to public.wan.ppp0
 rule 50 permit any from private to private
 rule 60 permit any from private to dmz
 rule 70 permit http from public to dmz.servers.web
 rule 80 permit ftp from public to dmz.servers.ftp
 rule 90 permit any from dmz to dmz
 rule 100 permit any from private to public
 rule 110 permit any from dmz to public
 rule 120 permit dns from public.wan.ppp0 to public.wan
 rule 130 permit https from public.wan.ppp0 to public.wan
 protect
  18. NAT機能の設定を行います。
    これには、nat、rule、enableの各コマンドを使います。

    ・rule 10 - ゾーン「private」のコンピューターがダイナミックENAT機能を使用できるようにします
    ・rule 20 - ゾーン「dmz」のコンピューターがダイナミックENAT機能を使用できるようにします
    ・rule 30 - ppp0インターフェースで受信したHTTPパケットをDMZのWebサーバーに転送します
    ・rule 40 - ppp0インターフェースで受信したFTPパケットをDMZのFTPサーバーに転送します

    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 rule 20 masq any from dmz to public
 rule 30 portfwd http from public with dst dmz.servers.web
 rule 40 portfwd ftp from public with dst dmz.servers.ftp
 enable
  19. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret address 10.0.0.2
  20. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    ・トンネルインターフェースのMTU（mtu）

    ※バイパスポートを使って共有しているppp0上にIPsecトンネルを張るため、トンネル設定は同一です。実際にトンネル接続を行うのは、ppp0の接続を確立しているVRRPのマスタールーター側だけです。
    interface tunnel0
 ip address 192.168.30.1/30
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
  21. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・ローカル側のDMZ（172.16.0.0/16）と内部ネットワーク（192.168.100.0/24）へはAMFマスタースイッチ 192.168.10.3 経由
    ・リモート側の内部ネットワーク（192.168.20.0/24、192.168.200.0/24）へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、この経路を使用できないように設定
    ・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 172.16.0.0/16 192.168.10.3
ip route 192.168.20.0/24 tunnel0
ip route 192.168.20.0/24 Null 254
ip route 192.168.100.0/24 192.168.10.3
ip route 192.168.200.0/24 tunnel0
ip route 192.168.200.0/24 Null 254
  22. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  23. 以上で設定は完了です。
    end

ルーターCの設定

設定例集#6： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
    no spanning-tree rstp enable
  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface eth1
 encapsulation ppp 0
  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
    ・LCP EchoによるPPP接続状態の確認（keepalive）
    ・IPCPによるIPアドレスの取得要求（ip address negotiated）
    ・ユーザー名（ppp username）
    ・パスワード（ppp password）
    ・MSS書き換え（ip tcp adjust-mss）

    PPPの詳細は「PPP」/「一般設定」をご覧ください。
    interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp2
 ppp password isppasswd2
 ip tcp adjust-mss pmtu
  4. VLANを作成します。
    これには、vlan databaseコマンドとvlanコマンドを使います。
    VLANの詳細は「L2スイッチング」/「バーチャルLAN」をご覧ください。
    vlan database
 vlan 20 state enable
  5. AMFノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
    hostname RouterC
  6. AMFで使用するネットワーク名を設定します（atmf network-name）。
    AMFの詳細は、「AMF」の「概要」、「導入」、「運用」、「応用」各解説編やコマンド編をご覧ください。
    atmf network-name AMF001
  7. AMF対応スイッチと接続するLANポートにAMFリンクの設定をします（switchport atmf-link）。
    interface port1.0.1
 switchport
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 20
  8. LAN側インターフェースvlan20にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
    interface vlan20
 ip address 192.168.20.1/24
  9. 侵入防御（IPS）機能の設定を行います。
    これには、ips、category action、protectの各コマンドを使います。
    ここでは、チェックサム異常を検出したときに該当パケットを破棄するよう設定しています。
    侵入防御（IPS）の詳細は「UTM」/「侵入防御（IPS）」をご覧ください。
    ips
 category checksum action deny
 protect
  10. IPレピュテーション（IPアドレスブラックリスト）機能の設定を行います。
    これには、ip-reputation、provider、protectの各コマンドを使います。
    IPレピュテーション（IPアドレスブラックリスト）の詳細は「UTM」/「IPレピュテーション」をご覧ください。
    ip-reputation
 provider proofpoint
 protect
  11. ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。


    内部ネットワークを表すゾーン「private」を作成します。
    これには、zone、network、ip subnetの各コマンドを使います。

    ここでは、ゾーン「private」内にローカル側の内部ネットワークを表す「lan」、リモート側のDMZと内部ネットワークを表す「peer」、IPsecトンネル上のサブネットを表す「tunnel」の3つのネットワークを定義しています。
    zone private
 network lan
  ip subnet 192.168.20.0/24
  ip subnet 192.168.200.0/24
 network peer
  ip subnet 172.16.0.0/24
  ip subnet 192.168.10.0/24
  ip subnet 192.168.100.0/24
 network tunnel
  ip subnet 192.168.30.0/30
  12. 外部ネットワークを表すゾーン「public」を作成します。
    zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
  13. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、sport、dport、icmp-type、icmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。
    application esp
 protocol 50
  14. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。
    application isakmp
 protocol udp
 sport 500
 dport 500
  15. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10, 20 - ISAKMPパケットを許可します
    ・rule 30, 40 - IPsec（ESP）パケットを許可します
    ・rule 50 - 内部ネットワーク間の通信を許可します
    ・rule 60 - 内部ネットワークから外部への通信を許可します
    ・rule 70 - IPレピュテーションデータベースのダウンロードとDNSリレー用に、本製品のWAN側インターフェースから外部へのDNS通信を許可します
    ・rule 80 - IPレピュテーションデータベースのダウンロード用に、本製品のWAN側インターフェースから外部へのHTTPS通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
    firewall
 rule 10 permit isakmp from public.wan.ppp0 to public.wan
 rule 20 permit isakmp from public.wan to public.wan.ppp0
 rule 30 permit esp from public.wan.ppp0 to public.wan
 rule 40 permit esp from public.wan to public.wan.ppp0
 rule 50 permit any from private to private
 rule 60 permit any from private to public
 rule 70 permit dns from public.wan.ppp0 to public.wan
 rule 80 permit https from public.wan.ppp0 to public.wan
 protect
  16. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、nat、rule、enableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。
    nat
 rule 10 masq any from private to public
 enable
  17. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。
    crypto isakmp key secret address 10.0.0.1
  18. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス（ip address）
    ・トンネルインターフェースから送信するデリバリーパケットの始点（自装置）アドレス（tunnel source）
    ・トンネルインターフェースから送信するデリバリーパケットの終点（対向装置）アドレス（tunnel destination）
    ・トンネリング方式（tunnel mode ipsec）
    ・トンネルインターフェースに対するIPsec保護の適用（tunnel protection ipsec）
    ・トンネルインターフェースにおけるMSS書き換え設定（ip tcp adjust-mss）
    ・トンネルインターフェースのMTU（mtu）
    interface tunnel0
 ip address 192.168.30.2/30
 tunnel source 10.0.0.2
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
  19. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。

    ・ローカル側の内部ネットワーク（192.168.200.0/24）へはAMFメンバースイッチ 192.168.20.3 経由
    ・リモート側のDMZ（172.16.0.0/16）と内部ネットワーク（192.168.10.0/24、192.168.100.0/24）へはIPsecトンネル tunnel0 経由。ただし、tunnel0 が有効になるまでは、この経路を使用できないように設定
    ・その他（0.0.0.0/0）は ppp0 経由（デフォルト経路）

    IP経路設定の詳細は「IP」/「経路制御」をご覧ください。
    ip route 0.0.0.0/0 ppp0
ip route 172.16.0.0/24 tunnel0
ip route 172.16.0.0/24 Null 254
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 Null 254
ip route 192.168.100.0/24 tunnel0
ip route 192.168.100.0/24 Null 254
ip route 192.168.200.0/24 192.168.20.3
  20. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
    ip dns forwarding
  21. 以上で設定は完了です。
    end

設定の保存

設定例集#6： [ 設定例集目次 ] ページ内目次
設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。
awplus# copy running-config startup-config
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。
awplus# write memory
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。
awplus(config)# log buffered level informational facility local5

記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。
awplus# show log | include Firewall

備考

設定例集#6： [ 設定例集目次 ] ページ内目次
ルーターCは、AMFネットワークへの接続性を配下のスイッチ（AMFメンバー）がAMFマスターとの間に確立するAMF仮想リンクに依存していますが、配下のスイッチも、仮想リンクを張るためにはルーターCのインターネット接続とIPsecトンネル接続が必要という相互依存の関係になっているため、ルーターCはいかなる場合においてもオートリカバリーができません。


ルーターCの手動リカバリー

ルーターCを交換するときは、以下の手順にしたがって手動でリカバリーを実施してください。

  1. 代替機を用意し、インターネットへの接続、および、ルーターA/BとIPsecトンネルを確立するために必要な最小限の設定を行います。
    !
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp2
 ppp password isppasswd2
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 20 state enable
!
atmf network-name AMF001
!
interface port1.0.1
 switchport
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 20
!
interface vlan20
 ip address 192.168.20.1/24
!
zone private
 network lan
  ip subnet 192.168.20.0/24
 network peer
  ip subnet 192.168.10.0/24
 network tunnel
  ip subnet 192.168.30.0/30
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit isakmp from public.wan.ppp0 to public.wan
 rule 20 permit isakmp from public.wan to public.wan.ppp0
 rule 30 permit esp from public.wan.ppp0 to public.wan
 rule 40 permit esp from public.wan to public.wan.ppp0
 rule 50 permit any from private to private
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address 10.0.0.1
!
interface tunnel0
 ip address 192.168.30.2/30
 tunnel source 10.0.0.2
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
ip route 0.0.0.0/0 ppp0
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 Null 254
!

  2. AMF設定を有効にするため、設定をスタートアップコンフィグに保存し再起動します。

  3. ケーブルを交換前と同じポートに接続します。

  4. 再起動後、AMFネットワークへの参加を確認したら、atmf recoverコマンドを実行して手動リカバリーを行います。
    awplus# atmf recover RouterC

  5. リカバリーが完了したら再起動します。

  6. 再起動後、リカバリー前と同じ設定で立ち上がります。

ルーターAのコンフィグ

設定例集#6： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp1
 ppp password isppasswd1
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 10 state enable
!
hostname RouterA
!
atmf network-name AMF001
!
interface port1.0.1
 switchport
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 10
!
interface vlan10
 ip address 192.168.10.1/24
!
service vrrp
router vrrp 10 vlan10
 virtual-ip 192.168.10.100 backup
 priority 101
 ha associate
 enable
!
ips
 category checksum action deny
 protect
!
ip-reputation
 provider proofpoint
 protect
!
zone dmz
 network servers
  ip subnet 172.16.0.0/16
  host web
   ip address 172.16.0.2
  host ftp
   ip address 172.16.0.3
!
zone private
 network lan
  ip subnet 192.168.10.0/24
  ip subnet 192.168.100.0/24
 network peer
  ip subnet 192.168.20.0/24
  ip subnet 192.168.200.0/24
 network tunnel
  ip subnet 192.168.30.0/30
 network vrrp
  ip subnet 224.0.0.18/32
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit isakmp from public.wan.ppp0 to public.wan
 rule 20 permit isakmp from public.wan to public.wan.ppp0
 rule 30 permit esp from public.wan.ppp0 to public.wan
 rule 40 permit esp from public.wan to public.wan.ppp0
 rule 50 permit any from private to private
 rule 60 permit any from private to dmz
 rule 70 permit http from public to dmz.servers.web
 rule 80 permit ftp from public to dmz.servers.ftp
 rule 90 permit any from dmz to dmz
 rule 100 permit any from private to public
 rule 110 permit any from dmz to public
 rule 120 permit dns from public.wan.ppp0 to public.wan
 rule 130 permit https from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 rule 20 masq any from dmz to public
 rule 30 portfwd http from public with dst dmz.servers.web
 rule 40 portfwd ftp from public with dst dmz.servers.ftp
 enable
!
crypto isakmp key secret address 10.0.0.2
!
interface tunnel0
 ip address 192.168.30.1/30
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
ip route 0.0.0.0/0 ppp0
ip route 172.16.0.0/16 192.168.10.3
ip route 192.168.20.0/24 tunnel0
ip route 192.168.20.0/24 Null 254
ip route 192.168.100.0/24 192.168.10.3
ip route 192.168.200.0/24 tunnel0
ip route 192.168.200.0/24 Null 254
!
ip dns forwarding
!
end

ルーターBのコンフィグ

設定例集#6： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp1
 ppp password isppasswd1
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 10 state enable
!
hostname RouterB
!
atmf network-name AMF001
!
interface port1.0.1
 switchport
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 10
!
interface vlan10
 ip address 192.168.10.2/24
!
service vrrp
router vrrp 10 vlan10
 virtual-ip 192.168.10.100 backup
 ha associate wan-bypass 1
 enable
!
ips
 category checksum action deny
 protect
!
ip-reputation
 provider proofpoint
 protect
!
zone dmz
 network servers
  ip subnet 172.16.0.0/16
  host web
   ip address 172.16.0.2
  host ftp
   ip address 172.16.0.3
!
zone private
 network lan
  ip subnet 192.168.10.0/24
  ip subnet 192.168.100.0/24
 network peer
  ip subnet 192.168.20.0/24
  ip subnet 192.168.200.0/24
 network tunnel
  ip subnet 192.168.30.0/30
 network vrrp
  ip subnet 224.0.0.18/32
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit isakmp from public.wan.ppp0 to public.wan
 rule 20 permit isakmp from public.wan to public.wan.ppp0
 rule 30 permit esp from public.wan.ppp0 to public.wan
 rule 40 permit esp from public.wan to public.wan.ppp0
 rule 50 permit any from private to private
 rule 60 permit any from private to dmz
 rule 70 permit http from public to dmz.servers.web
 rule 80 permit ftp from public to dmz.servers.ftp
 rule 90 permit any from dmz to dmz
 rule 100 permit any from private to public
 rule 110 permit any from dmz to public
 rule 120 permit dns from public.wan.ppp0 to public.wan
 rule 130 permit https from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 rule 20 masq any from dmz to public
 rule 30 portfwd http from public with dst dmz.servers.web
 rule 40 portfwd ftp from public with dst dmz.servers.ftp
 enable
!
crypto isakmp key secret address 10.0.0.2
!
interface tunnel0
 ip address 192.168.30.1/30
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
ip route 0.0.0.0/0 ppp0
ip route 172.16.0.0/16 192.168.10.3
ip route 192.168.20.0/24 tunnel0
ip route 192.168.20.0/24 Null 254
ip route 192.168.100.0/24 192.168.10.3
ip route 192.168.200.0/24 tunnel0
ip route 192.168.200.0/24 Null 254
!
ip dns forwarding
!
end

ルーターCのコンフィグ

設定例集#6： [ 設定例集目次 ] ページ内目次
!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp2
 ppp password isppasswd2
 ip tcp adjust-mss pmtu
!
vlan database
 vlan 20 state enable
!
hostname RouterC
!
atmf network-name AMF001
!
interface port1.0.1
 switchport
 switchport atmf-link
 switchport mode trunk
 switchport trunk allowed vlan add 20
!
interface vlan20
 ip address 192.168.20.1/24
!
ips
 category checksum action deny
 protect
!
ip-reputation
 provider proofpoint
 protect
!
zone private
 network lan
  ip subnet 192.168.20.0/24
  ip subnet 192.168.200.0/24
 network peer
  ip subnet 172.16.0.0/24
  ip subnet 192.168.10.0/24
  ip subnet 192.168.100.0/24
 network tunnel
  ip subnet 192.168.30.0/30
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit isakmp from public.wan.ppp0 to public.wan
 rule 20 permit isakmp from public.wan to public.wan.ppp0
 rule 30 permit esp from public.wan.ppp0 to public.wan
 rule 40 permit esp from public.wan to public.wan.ppp0
 rule 50 permit any from private to private
 rule 60 permit any from private to public
 rule 70 permit dns from public.wan.ppp0 to public.wan
 rule 80 permit https from public.wan.ppp0 to public.wan
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address 10.0.0.1
!
interface tunnel0
 ip address 192.168.30.2/30
 tunnel source 10.0.0.2
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
 mtu 1300
!
ip route 0.0.0.0/0 ppp0
ip route 172.16.0.0/24 tunnel0
ip route 172.16.0.0/24 Null 254
ip route 192.168.10.0/24 tunnel0
ip route 192.168.10.0/24 Null 254
ip route 192.168.100.0/24 tunnel0
ip route 192.168.100.0/24 Null 254
ip route 192.168.200.0/24 192.168.20.3
!
ip dns forwarding
!
end


設定例集#6： [ 設定例集目次 ] ページ内目次
