設定例集#12: CUGサービス(端末型)を利用した3拠点間IPsec接続(インターネット接続はセンタールーター経由)


構成
ルーターAの設定
ルーターBの設定
ルーターCの設定
設定の保存
ファイアウォールログについて
ルーターAのコンフィグ
ルーターBのコンフィグ
ルーターCのコンフィグ



CUG(Closed Users Group)サービス(フレッツ・VPNワイド、フレッツ・グループアクセス(NTT東日本)、フレッツ・グループ(NTT西日本)など)において3つの拠点間(ハブ&スポーク型)でIPsec VPNを張り、センター側ではPPPoEセッションを2本使い片方はCUG、もう片方はインターネット(ISP)へ接続します。
この例では本社と各支社のみを接続する構成とし、支社間の通信は本社経由で行うものとします。

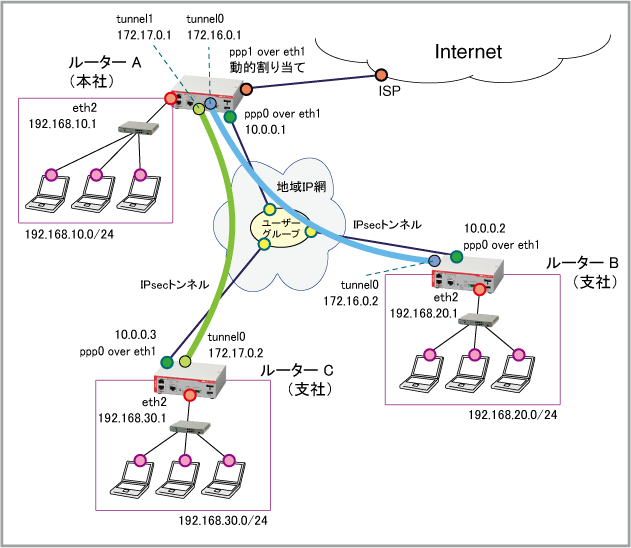

構成


ルーターA
ルーターB
ルーターC
ISPから提供された情報
ISP接続用ユーザー名 user@isp
ISP接続用パスワード isppasswd
PPPoEサービス名 指定なし
WAN側IPアドレス 動的割り当て(IPCP)
接続形態 端末型
グループ管理者から提供された情報
CUG接続用ユーザー名 userA userB userC
CUG接続用パスワード passwdA passwdB passwdC
WAN側IPアドレス 10.1.1.1/32 10.1.1.2/32 10.1.1.3/32
ルーターの基本設定
WAN側物理インターフェース eth1 eth1 eth1
WAN側(ppp0)IPアドレス 10.0.0.1/32 10.0.0.2/32 10.0.0.3/32
WAN側(ppp1)IPアドレス 接続時にISPから取得
LAN側(eth2)IPアドレス 192.168.10.1/24 192.168.20.1/24 192.168.30.1/24


[事前共有鍵]

ルーターAの設定

  1. WANポートeth1上にPPPoEインターフェースppp0とppp1を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    interface eth1
     encapsulation ppp 0
     encapsulation ppp 1


  2. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・IPアドレスの固定設定(ip address
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    interface ppp0
     ppp ipcp dns request
     keepalive
     ppp username userA
     ppp password passwdA
     ip address 10.1.1.1/32
     ip tcp adjust-mss pmtu


  3. PPPインターフェースppp1に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・IPCPによるIPアドレスの取得要求(ip address negotiated
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    interface ppp1
     ppp ipcp dns request
     keepalive
     ip address negotiated
     ppp username user@isp
     ppp password isppasswd
     ip tcp adjust-mss pmtu


  4. LAN側インターフェースeth2にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。

    interface eth2
     ip address 192.168.10.1/24


  5. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。

    zone private
     network lan
      ip subnet 172.16.0.0/30
      ip subnet 172.17.0.0/30
      ip subnet 192.168.10.0/24
      ip subnet 192.168.20.0/24
      ip subnet 192.168.30.0/24


  6. 外部ネットワークを表すゾーン「public」を作成します。

    zone public
     network ppp0
      ip subnet 0.0.0.0/0 interface ppp0
     network ppp1
      ip subnet 0.0.0.0/0 interface ppp1


  7. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocolsportdporticmp-typeicmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。

    application esp
     protocol 50


  8. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。

    application isakmp
     protocol udp
     sport 500
     dport 500


  9. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30 - ISAKMPパケットを許可します
    ・rule 40 - IPsec(ESP)パケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。

    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit isakmp from public.ppp0 to public.ppp0
     rule 40 permit esp from public.ppp0 to public.ppp0
     protect


  10. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。

    nat
     rule 10 masq any from private to public
     enable


  11. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。

    crypto isakmp key secret-ab address 10.1.1.2
    crypto isakmp key secret-ac address 10.1.1.3


  12. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス(ip address
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネリング方式(tunnel mode ipsec
    ・トンネルインターフェースに対するIPsec保護の適用(tunnel protection ipsec
    ・トンネルインターフェースにおけるMSS書き換え設定(ip tcp adjust-mss

    interface tunnel0
     ip address 172.16.0.1/30
     tunnel source 10.1.1.1
     tunnel destination 10.1.1.2
     tunnel mode ipsec ipv4
     tunnel protection ipsec
     ip tcp adjust-mss 1260


  13. 同様にしてIPsecトンネルインターフェースtunnel1を作成します。

    interface tunnel1
     ip address 172.17.0.1/30
     tunnel source 10.1.1.1
     tunnel destination 10.1.1.3
     tunnel mode ipsec ipv4
     tunnel protection ipsec
     ip tcp adjust-mss 1260


  14. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IPルーティング」/「経路制御」をご覧ください。

    ip route 0.0.0.0/0 ppp1
    ip route 10.1.1.2/32 ppp0
    ip route 10.1.1.3/32 ppp0
    ip route 192.168.20.0/24 tunnel0
    ip route 192.168.20.0/24 null 254
    ip route 192.168.30.0/24 tunnel1
    ip route 192.168.30.0/24 null 254


  15. 以上で設定は完了です。

    end



ルーターBの設定

  1. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    interface eth1
     encapsulation ppp 0


  2. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・IPアドレスの固定設定(ip address
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    interface ppp0
     ppp ipcp dns request
     keepalive
     ppp username userB
     ppp password passwdB
     ip address 10.1.1.2/32
     ip tcp adjust-mss pmtu


  3. LAN側インターフェースeth2にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。

    interface eth2
     ip address 192.168.20.1/24


  4. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。

    zone private
     network lan
      ip subnet 172.16.0.0/30
      ip subnet 192.168.10.0/24
      ip subnet 192.168.20.0/24
      ip subnet 192.168.30.0/24


  5. 外部ネットワークを表すゾーン「public」を作成します。

    zone public
     network internet
      ip subnet 0.0.0.0/0 interface tunnel0
     network ppp0
      ip subnet 0.0.0.0/0 interface ppp0


  6. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocolsportdporticmp-typeicmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。

    application esp
     protocol 50


  7. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。

    application isakmp
     protocol udp
     sport 500
     dport 500


  8. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30 - ISAKMPパケットを許可します
    ・rule 40 - IPsec(ESP)パケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。

    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit isakmp from public.ppp0 to public.ppp0
     rule 40 permit esp from public.ppp0 to public.ppp0
     protect


  9. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。

    crypto isakmp key secret-ab address 10.1.1.1


  10. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス(ip address
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネリング方式(tunnel mode ipsec
    ・トンネルインターフェースに対するIPsec保護の適用(tunnel protection ipsec
    ・トンネルインターフェースにおけるMSS書き換え設定(ip tcp adjust-mss

    interface tunnel0
     ip address 172.16.0.2/30
     tunnel source 10.1.1.2
     tunnel destination 10.1.1.1
     tunnel mode ipsec ipv4
     tunnel protection ipsec
     ip tcp adjust-mss 1260


  11. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IPルーティング」/「経路制御」をご覧ください。

    ip route 0.0.0.0/0 tunnel0
    ip route 10.1.1.1/32 ppp0


  12. 以上で設定は完了です。

    end



ルーターCの設定

  1. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    interface eth1
     encapsulation ppp 0


  2. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・IPアドレスの固定設定(ip address
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    interface ppp0
     ppp ipcp dns request
     keepalive
     ppp username userC
     ppp password passwdC
     ip address 10.1.1.3/32
     ip tcp adjust-mss pmtu


  3. LAN側インターフェースeth2にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。

    interface eth2
     ip address 192.168.30.1/24


  4. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    内部ネットワークを表すゾーン「private」を作成します。
    これには、zonenetworkip subnetの各コマンドを使います。

    zone private
     network lan
      ip subnet 172.17.0.0/30
      ip subnet 192.168.10.0/24
      ip subnet 192.168.20.0/24
      ip subnet 192.168.30.0/24


  5. 外部ネットワークを表すゾーン「public」を作成します。

    zone public
     network internet
      ip subnet 0.0.0.0/0 interface tunnel0
     network ppp0
      ip subnet 0.0.0.0/0 interface ppp0


  6. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocolsportdporticmp-typeicmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。

    application esp
     protocol 50


  7. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。

    application isakmp
     protocol udp
     sport 500
     dport 500


  8. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30 - ISAKMPパケットを許可します
    ・rule 40 - IPsec(ESP)パケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。

    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit isakmp from public.ppp0 to public.ppp0
     rule 40 permit esp from public.ppp0 to public.ppp0
     protect


  9. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。

    crypto isakmp key secret-ac address 10.1.1.1


  10. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス(ip address
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネリング方式(tunnel mode ipsec
    ・トンネルインターフェースに対するIPsec保護の適用(tunnel protection ipsec
    ・トンネルインターフェースにおけるMSS書き換え設定(ip tcp adjust-mss

    interface tunnel0
     ip address 172.17.0.2/30
     tunnel source 10.1.1.3
     tunnel destination 10.1.1.1
     tunnel mode ipsec ipv4
     tunnel protection ipsec
     ip tcp adjust-mss 1260


  11. IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IPルーティング」/「経路制御」をご覧ください。

    ip route 0.0.0.0/0 tunnel0
    ip route 10.1.1.1/32 ppp0


  12. 以上で設定は完了です。

    end



設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config
Building configuration...
[OK]


また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory
Building configuration...
[OK]


その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド(log(filter))を実行します。

awplus(config)# log buffered level informational program kernel msgtext Firewall


■ 記録されたログを見るには、次のコマンド(show log)を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。

awplus# show log | include firewall


ルーターAのコンフィグ

!
interface eth1
 encapsulation ppp 0
 encapsulation ppp 1
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username userA
 ppp password passwdA
 ip address 10.1.1.1/32
 ip tcp adjust-mss pmtu
!
interface ppp1
 ppp ipcp dns request
 keepalive
 ip address negotiated
 ppp username user@isp
 ppp password isppasswd
 ip tcp adjust-mss pmtu
!
interface eth2
 ip address 192.168.10.1/24
!
zone private
 network lan
  ip subnet 172.16.0.0/30
  ip subnet 172.17.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
!
zone public
 network ppp0
  ip subnet 0.0.0.0/0 interface ppp0
 network ppp1
  ip subnet 0.0.0.0/0 interface ppp1
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.ppp0 to public.ppp0
 rule 40 permit esp from public.ppp0 to public.ppp0
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret-ab address 10.1.1.2
crypto isakmp key secret-ac address 10.1.1.3
!
interface tunnel0
 ip address 172.16.0.1/30
 tunnel source 10.1.1.1
 tunnel destination 10.1.1.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
!
interface tunnel1
 ip address 172.17.0.1/30
 tunnel source 10.1.1.1
 tunnel destination 10.1.1.3
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
!
ip route 0.0.0.0/0 ppp1
ip route 10.1.1.2/32 ppp0
ip route 10.1.1.3/32 ppp0
ip route 192.168.20.0/24 tunnel0
ip route 192.168.20.0/24 null 254
ip route 192.168.30.0/24 tunnel1
ip route 192.168.30.0/24 null 254
!
end


ルーターBのコンフィグ

!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username userB
 ppp password passwdB
 ip address 10.1.1.2/32
 ip tcp adjust-mss pmtu
!
interface eth2
 ip address 192.168.20.1/24
!
zone private
 network lan
  ip subnet 172.16.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
!
zone public
 network internet
  ip subnet 0.0.0.0/0 interface tunnel0
 network ppp0
  ip subnet 0.0.0.0/0 interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.ppp0 to public.ppp0
 rule 40 permit esp from public.ppp0 to public.ppp0
 protect
!
crypto isakmp key secret-ab address 10.1.1.1
!
interface tunnel0
 ip address 172.16.0.2/30
 tunnel source 10.1.1.2
 tunnel destination 10.1.1.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
!
ip route 0.0.0.0/0 tunnel0
ip route 10.1.1.1/32 ppp0
!
end


ルーターCのコンフィグ

!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username userC
 ppp password passwdC
 ip address 10.1.1.3/32
 ip tcp adjust-mss pmtu
!
interface eth2
 ip address 192.168.30.1/24
!
zone private
 network lan
  ip subnet 172.17.0.0/30
  ip subnet 192.168.10.0/24
  ip subnet 192.168.20.0/24
  ip subnet 192.168.30.0/24
!
zone public
 network internet
  ip subnet 0.0.0.0/0 interface tunnel0
 network ppp0
  ip subnet 0.0.0.0/0 interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.ppp0 to public.ppp0
 rule 40 permit esp from public.ppp0 to public.ppp0
 protect
!
crypto isakmp key secret-ac address 10.1.1.1
!
interface tunnel0
 ip address 172.17.0.2/30
 tunnel source 10.1.1.3
 tunnel destination 10.1.1.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
!
ip route 0.0.0.0/0 tunnel0
ip route 10.1.1.1/32 ppp0
!
end




(C) 2016 アライドテレシスホールディングス株式会社

PN: 613-002311 Rev.A
