IPルーティング / 経路制御（OSPF）

• RIP（Routing Information Protocol）

• OSPF（Open Shortest Path First）

• BGP（Border Gateway Protocol）


• トンネルインターフェースなどでOSPFを動作させる場合、インターフェースMTUの不一致によって隣接関係を確立できない場合があります（OSPFの状態がExchangeやExStartのままとなります）。

  これを回避するには、すべての隣接ルーターにおいて、OSPFで使用するインターフェースのMTUをshow interfaceコマンドで確認し、ルーター間で値が異なる場合は、ip ospf mtuコマンドを使ってすべての隣接ルーターに同じMTU値（ルーター間でもっとも小さい値）を手動設定してください。

  また、本製品の初期設定では、インターフェースの種類に関係なくMTU=1500を使用するため、各ルーターのMTU値が同じでも値が1500でない場合は、値が異なる場合と同様にip ospf mtuコマンドですべての隣接ルーターに実際のMTU値（1500でない値）を手動設定してください。



  Note - MTU値を確認する場合、OSPFで使用するインターフェースがリンクアップしている状態でshow interfaceコマンドを実行してください（リンクダウン時は正確なMTUが表示されない場合があります）。

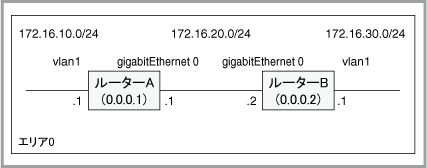

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   *RouterA(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   *RouterA(config-router)# ospf router-id 0.0.0.1 ↓



3. OSPFメッセージの送受信を行うIPインターフェースと所属エリアを指定します。


   *RouterA(config-router)# network 172.16.10.0/24 area 0 ↓ *RouterA(config-router)# network 172.16.20.0/24 area 0 ↓

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   *RouterB(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   *RouterB(config-router)# ospf router-id 0.0.0.2 ↓



3. OSPFメッセージの送受信を行うIPインターフェースと所属エリアを指定します。


   *RouterB(config-router)# network 172.16.20.0/24 area 0 ↓ *RouterB(config-router)# network 172.16.30.0/24 area 0 ↓

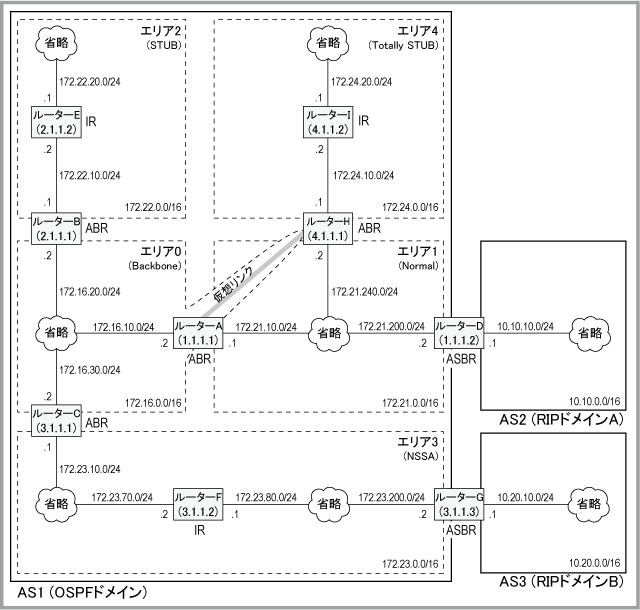

Note - 以下の構成例は、エリア種別（バックボーン、通常、スタブ、NSSAなど）やルーター種別（IR、ABR、ASBRなど）による設定の違いを示すために設計したもので、運用ネットワークで使用することを目的としたものではありませんのでご注意ください。また、スペースの都合上、構成図中で詳細を省略している箇所があります。図中「省略」の部分には、OSPFルーターやIPサブネットが複数存在しているとお考えください。

表 1

エリア	IPアドレス範囲	所属ルーター	備考
0（バックボーン）	172.16.0.0/16	A(ABR), B(ABR), C(ABR)	A・H間の仮想リンクでエリア4と接続
1（通常エリア）	172.21.0.0/16	A(ABR), D(ASBR), H(ABR)	ASBRのD経由でRIPドメインAと接続。エリア0・4間の仮想リンクの通過エリア
2（スタブエリア）	172.22.0.0/16	B(ABR), E(IR)	-
3（準スタブエリア）	172.23.0.0/16	C(ABR), F(IR), G(ASBR)	ASBRのG経由でRIPドメインBと接続
4（完全スタブエリア）	172.24.0.0/16	H(ABR), I(IR)	H・A間の仮想リンクでエリア0と接続
RIPドメインA	10.10.0.0/16	D
RIPドメインB	10.20.0.0/16	G

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   *RouterA(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   *RouterA(config-router)# ospf router-id 1.1.1.1 ↓



3. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。ルーターAはABRなので、複数のエリアに所属しています。


   *RouterA(config-router)# network 172.16.10.0/24 area 0 ↓ *RouterA(config-router)# network 172.21.10.0/24 area 1 ↓



4. エリア4のABRであるルーターH（4.1.1.1）との間に仮想リンクを張り、エリア4をエリア0と接続します。通過エリアはエリア1となります。仮想リンクの設定は、リンクの両端のルーターで必要です。


   *RouterA(config-router)# area 1 virtual-link 4.1.1.1 ↓



5. エリア1内の経路を集約した上で他のエリアに通知する設定を行います。

   エリア1には、図の中で明示している以外にもサブネットワークが存在しています（図中「省略」の部分を、複数のOSPFルーターで構成されたサブネットワークと考えてください）。

   ここでは、エリア1のABRであるルーターAにおいて、これらの経路を「172.21.0.0/16」に集約するよう設定します。


   *RouterA(config-router)# area 1 range 172.21.0.0/16 ↓

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   *RouterB(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   *RouterB(config-router)# ospf router-id 2.1.1.1 ↓



3. エリア2をスタブエリアに設定します。この設定は、スタブエリアに所属するすべてのルーターで行う必要があります。


   *RouterB(config-router)# area 2 stub ↓



4. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。ルーターBはABRなので、複数のエリアに所属しています。


   *RouterB(config-router)# network 172.16.20.0/24 area 0 ↓ *RouterB(config-router)# network 172.22.10.0/24 area 2 ↓



5. エリア2内の経路を集約した上で他のエリアに通知する設定を行います。

   エリア2には、図の中で明示している以外にもサブネットワークが存在しています（図中「省略」の部分を、複数のOSPFルーターで構成されたサブネットワークと考えてください）。

   ここでは、エリア2のABRであるルーターBにおいて、これらの経路を「172.22.0.0/16」に集約するよう設定します。


   *RouterB(config-router)# area 2 range 172.22.0.0/16 ↓

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   *RouterC(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   *RouterC(config-router)# ospf router-id 3.1.1.1 ↓



3. エリア3を準スタブエリア（NSSA）に設定します。また、エリア3のABRであるルーターCにおいて、デフォルト経路のタイプ7LSAを生成し、NSSA内に通知するよう設定します。


   *RouterC(config-router)# area 3 nssa default-information-originate ↓




   Note - ここで「default-information-originate」を指定しないと、エリア3内からは、ルーターD（エリア1のASBR）に接続されているRIPドメインA（10.10.0.0/16）に到達できません。



4. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。ルーターCはABRなので、複数のエリアに所属しています。


   *RouterC(config-router)# network 172.16.30.0/24 area 0 ↓ *RouterC(config-router)# network 172.23.10.0/24 area 3 ↓



5. エリア3内の経路を集約した上で他のエリアに通知する設定を行います。

   エリア3には、図の中で明示している以外にもサブネットワークが存在しています（図中「省略」の部分を、複数のOSPFルーターで構成されたサブネットワークと考えてください）。

   ここでは、エリア3のABRであるルーターCにおいて、これらの経路を「172.23.0.0/16」に集約するよう設定します。


   *RouterC(config-router)# area 3 range 172.23.0.0/16 ↓

1. RIPルーティングプロセスを起動し、RIPモードに移行します。


   *RouterD(config)# router rip ↓



2. RIPで通知するネットワークの範囲とRIPパケットの送受信を行うインターフェースを指定します。ここでは、IPアドレス10.10.10.1のインターフェースでのみRIPパケットの送受信を有効にし、同インターフェースに接続されている10.10.10.0/24を通知対象とします。


   *RouterD(config-router)# network 10.10.10.0/24 ↓



3. RIPネットワークに対しては、OSPFネットワークへの経路をデフォルトルートとして通知します。以上でRIPの設定は完了なので、exitコマンドでグローバルコンフィグモードに戻ります。


   *RouterD(config-router)# default-information originate ↓ *RouterD(config-router)# exit ↓



4. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   *RouterD(config)# router ospf ↓



5. OSPFのルーターIDを設定します。


   *RouterD(config-router)# ospf router-id 1.1.1.2 ↓



6. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。


   *RouterD(config-router)# network 172.21.200.0/24 area 1 ↓



7. 非OSPF経路を集約した上でOSPFネットワークに通知するための設定をします。

   ここでは、エリア1のASBRであるルーターDにおいて、10.10.0.0〜10.10.255.255の範囲に含まれる個々の非OSPF経路を「10.10.0.0/16」に集約するよう設定します。


   *RouterD(config-router)# summary-address 10.10.0.0/16 ↓



8. 非OSPF経路をAS外部経路としてOSPFドメインに取り込むための設定をします。
   ここでは、非OSPFインターフェースの直結経路とRIP経路をOSPFネットワーク内に再通知するよう設定します。


   *RouterD(config-router)# redistribute rip ↓ *RouterD(config-router)# redistribute connected ↓

   Note - 「redistribute rip」だけでは、RIPインターフェース（ここでは10.10.10.1）の直結経路（ここでは10.10.10.0/24）がOSPFで再通知されません。これは、redistributeコマンドでは、RIPインターフェースの直結経路も非OSPFインターフェースの直結経路として扱われるためです。したがって、RIP経路をOSPFで再通知するときは、「redistribute rip」と「redistribute connected」を併用してください。

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   *RouterE(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   *RouterE(config-router)# ospf router-id 2.1.1.2 ↓



3. エリア2をスタブエリアに設定します。この設定は、スタブエリアに所属するすべてのルーターで行う必要があります。


   *RouterE(config-router)# area 2 stub ↓



4. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。


   *RouterE(config-router)# network 172.22.10.0/24 area 2 ↓ *RouterE(config-router)# network 172.22.20.0/24 area 2 ↓

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   *RouterF(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   *RouterF(config-router)# ospf router-id 3.1.1.2 ↓



3. エリア3を準スタブエリア（NSSA）に設定します。この設定は、NSSAに所属するすべてのルーターで行う必要があります。


   *RouterF(config-router)# area 3 nssa ↓



4. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。


   *RouterF(config-router)# network 172.23.70.0/24 area 3 ↓ *RouterF(config-router)# network 172.23.80.0/24 area 3 ↓

1. RIPルーティングプロセスを起動し、RIPモードに移行します。


   *RouterG(config)# router rip ↓



2. RIPで通知するネットワークの範囲とRIPパケットの送受信を行うインターフェースを指定します。ここでは、IPアドレス10.20.10.1のインターフェースでのみRIPパケットの送受信を有効にし、同インターフェースに接続されている10.20.10.0/24を通知対象とします。


   *RouterG(config-router)# network 10.20.10.0/24 ↓



3. RIPネットワークに対しては、OSPFネットワークへの経路をデフォルトルートとして通知します。以上でRIPの設定は完了なので、exitコマンドでグローバルコンフィグモードに戻ります。


   *RouterG(config-router)# default-information originate ↓ *RouterG(config-router)# exit ↓



4. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   *RouterG(config)# router ospf ↓



5. OSPFのルーターIDを設定します。


   *RouterG(config-router)# ospf router-id 3.1.1.3 ↓



6. エリア3を準スタブエリア（NSSA）に設定します。この設定は、NSSAに所属するすべてのルーターで行う必要があります。


   *RouterG(config-router)# area 3 nssa ↓



7. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。


   *RouterG(config-router)# network 172.23.200.0/24 area 3 ↓



8. 非OSPF経路を集約した上でOSPFネットワークに通知するための設定をします。

   ここでは、エリア3のASBRであるルーターGにおいて、10.20.0.0〜10.20.255.255の範囲に含まれる個々の非OSPF経路を「10.20.0.0/16」に集約するよう設定します。


   *RouterG(config-router)# summary-address 10.20.0.0/16 ↓



9. 非OSPF経路をAS外部経路としてOSPFドメインに取り込むための設定をします。
   ここでは、非OSPFインターフェースの直結経路とRIP経路をOSPFネットワーク内に再通知するよう設定します。


   *RouterG(config-router)# redistribute rip ↓ *RouterG(config-router)# redistribute connected ↓

   Note - 「redistribute rip」だけでは、RIPインターフェース（ここでは10.20.10.1）の直結経路（ここでは10.20.10.0/24）がOSPFで再通知されません。これは、redistributeコマンドでは、RIPインターフェースの直結経路も非OSPFインターフェースの直結経路として扱われるためです。したがって、RIP経路をOSPFで再通知するときは、「redistribute rip」と「redistribute connected」を併用してください。

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   *RouterH(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   *RouterH(config-router)# ospf router-id 4.1.1.1 ↓



3. エリア4を完全スタブエリアに設定します。no-summaryオプションが完全スタブエリアの設定です。stubの設定は、完全スタブエリアに所属するすべてのルーターで行う必要がありますが、no-summaryの設定は完全スタブエリアのABRにだけ行います。


   *RouterH(config-router)# area 4 stub no-summary ↓



4. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。ルーターHはABRなので、複数のエリアに所属しています。


   *RouterH(config-router)# network 172.21.240.0/24 area 1 ↓ *RouterH(config-router)# network 172.24.10.0/24 area 4 ↓



5. エリア0のABRであるルーターA（1.1.1.1）との間に仮想リンクを張り、エリア4をエリア0と接続します。通過エリアはエリア1となります。仮想リンクの設定は、リンクの両端のルーターで必要です。


   *RouterH(config-router)# area 1 virtual-link 1.1.1.1 ↓



6. エリア4内の経路を集約した上で他のエリアに通知する設定を行います。

   エリア4には、図の中で明示している以外にもサブネットワークが存在しています（図中「省略」の部分を、複数のOSPFルーターで構成されたサブネットワークと考えてください）。

   ここでは、エリア4のABRであるルーターHにおいて、これらの経路を「172.24.0.0/16」に集約するよう設定します。


   *RouterH(config-router)# area 4 range 172.24.0.0/16 ↓

1. OSPFルーティングプロセスを起動し、OSPFモードに移行します。


   *RouterI(config)# router ospf ↓



2. OSPFのルーターIDを設定します。


   *RouterI(config-router)# ospf router-id 4.1.1.2 ↓



3. エリア4をスタブエリアに設定します。この設定は、スタブエリアに所属するすべてのルーターで行う必要があります。エリア4は完全スタブエリアですが、IRでは普通のスタブエリアと同じ設定になります。


   *RouterI(config-router)# area 4 stub ↓



4. OSPFメッセージの送受信を行うIPインターフェースのネットワーク範囲と所属エリアを指定します。


   *RouterI(config-router)# network 172.24.10.0/24 area 4 ↓ *RouterI(config-router)# network 172.24.20.0/24 area 4 ↓

*Router(config-router)# redistribute static metric 1000 ↓

*Router(config-router)# redistribute rip ↓ *Router(config-router)# redistribute connected ↓

*Router(config)# access-list ip standard ripif ↓ *Router(config-acl-ip)# permit 172.21.10.0/24 ↓ *Router(config-acl-ip)# exit ↓ *Router(config)# route-map rip2ospf permit 10 ↓ *Router(config-route-map)# match ip address ripif ↓ *Router(config-route-map)# exit ↓ *Router(config)# router ospf ↓ *Router(config-router)# redistribute rip ↓ *Router(config-router)# redistribute connected route-map rip2ospf ↓

Note - 経路フィルタリングの詳細については、「IPルーティング」の「経路制御（フィルタリング）」をご覧ください。

*Router(config-router)# area 2 range 172.16.0.0/18 ↓

*Router(config-router)# summary-address 10.0.0.0/8 ↓

1. 認証を行うエリアに対し、area authenticationコマンドを実行して認証方式を指定します。

   簡易パスワード認証を使用する場合は次のようにします。


   *Router(config-router)# area 0 authentication ↓


   MD5ダイジェスト認証を使用する場合は次のようにします。


   *Router(config-router)# area 0 authentication message-digest ↓



2. 該当エリア所属の各OSPFインターフェースにおいて、使用する認証鍵（パスワード）を設定します。同一サブネット上のルーター間で

   簡易パスワード認証用の鍵は、ip ospf authentication-keyコマンドで指定します。


   *Router(config)# interface vlan 1 ↓ *Router(config-if)# ip ospf authentication-key 8aM1te9u ↓


   MD5ダイジェスト認証用の鍵は、ip ospf message-digest-keyコマンドで指定します。


   *Router(config)# interface vlan 1 ↓ *Router(config-if)# ip ospf message-digest-key 1 md5 8aDaYaDa!8aM1te! ↓

1. vlan 1に対し、認証方式（簡易パスワード認証）と認証鍵を設定します。


   *Router(config)# interface vlan 1 ↓ *Router(config-if)# ip ospf authentication ↓ *Router(config-if)# ip ospf authentication-key 1i4o8a8A ↓ *Router(config-if)# exit ↓



2. gigabitEthernet 0に対し、認証方式（MD5ダイジェスト認証）と認証鍵を設定します。


   *Router(config)# interface gigabitEthernet 0 ↓ *Router(config-if)# ip ospf authentication message-digest ↓ *Router(config-if)# ip ospf message-digest-key 1 md5 6u9u8aP8a ↓ *Router(config-if)# exit ↓

*Router# show running-config router ospf ↓

*Router# show running-config interface vlan 1 ↓

*Router> show ip ospf ↓

*Router> show ip ospf interface ↓

*Router> show ip ospf neighbor ↓

• show ip ospf database routerコマンド

• show ip ospf database networkコマンド

• show ip ospf database summaryコマンド

• show ip ospf database asbr-summaryコマンド

• show ip ospf database externalコマンド

• show ip ospf database nssa-externalコマンド


*Router> show ip ospf database ↓

*Router> show ip ospf route ↓

*Router> show ip route database ↓

*Router> show ip route ↓
